جدول قیمت انواع نردبان کابل
| سایز | ضخامت-1/25mm-گالوانیزه سرد | ضخامت-1/5mm-گالوانیزه سرد | ضخامت-2mm-گالوانیزه سرد | ضخامتHot dip- 1/25mm-Galvanized | ضخامتHot dip-1/5mm-Galvanized | ضخامتHot dip-2mm-Galvanized | سفارشی به تابان پارس |
|---|---|---|---|---|---|---|---|
| عرض 10 سانت | 2,510,000 | 3,265,000 | تماس | تماس | تماس | تماس | تماس |
| عرض 15 سانت | 2,710,000 | 3,525,000 | تماس | تماس | تماس | تماس | تماس |
| عرض 20 سانت | 2,810,000 | 3,655,000 | تماس | تماس | تماس | تماس | تماس |
| عرض 30 سانت | 3,210,000 | 4,175,000 | تماس | تماس | تماس | تماس | تماس |
| عرض 40 سانت | 3,510,000 | 4,565,000 | تماس | تماس | تماس | تماس | تماس |
| عرض 50 سانت | 3,910,000 | 5,085,000 | تماس | تماس | تماس | تماس | تماس |
| عرض 60 سانت | 4,310,000 | 5,605,000 | تماس | تماس | تماس | تماس | تماس |
| عرض 80 سانت | 5,010,000 | 6,515,000 | تماس | تماس | تماس | تماس | تماس |
| عرض 100 سانت | 5,510,000 | 7,165,000 | تماس | تماس | تماس | تماس | تماس |
| عرض 120 سانت | 7,510,000 | 9,765,000 | تماس | تماس | تماس | تماس | تماس |

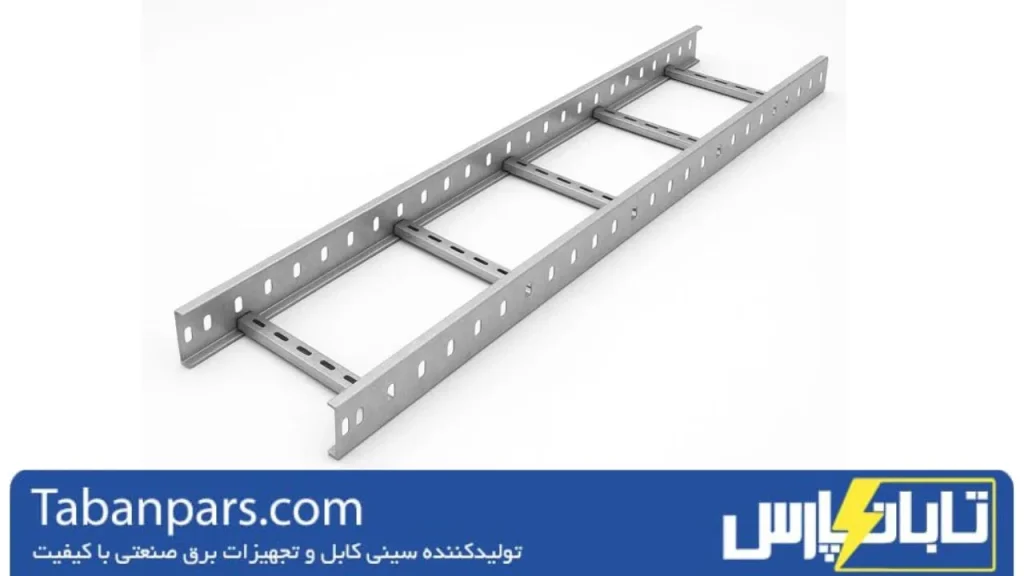

نردبان کابل (لدر کابل)؛قیمت و خرید از تولیدکننده
در پروژههای عظیم صنعتی و ساختمانی، مدیریت اصولی کابلهای سنگین برق فراتر از یک نظمدهی ساده است؛ بحث بر سر ایمنی زیرساخت و جلوگیری از حوادث جبرانناپذیر در میان است. نردبان کابل یا Cable Ladder به دلیل ساختار باز و طراحی پلهمانند خود، بهترین راهکار برای هدایت کابلهای قطور در مسیرهای عمودی و افقی است. برخلاف سیستمهای بستهای مانند سینی کابل، نردبان کابل با ایجاد تهویه طبیعی، مانع از داغ شدن بیش از حد روکش کابلها شده و طول عمر سیستم برقرسانی را به طرز چشمگیری افزایش میدهد.
ما در تابان پارس با درک نیاز مهندسان پروژه، انواع لدر کابل را با استفاده از ورقهای فولادی استاندارد و روکشهای گالوانیزه گرم و سرد تولید میکنیم. اگر به دنبال راهکاری مهندسیشده برای عبور کابلهای سنگین در پروژههای زیرساختی هستید که علاوه بر طول عمر بالا، تمامی استانداردهای نظارتی را پاس کند، تابان پارس به عنوان تولیدکننده مستقیم، بهترین توازن را میان کیفیت صنعتی و قیمت رقابتی برای شما فراهم کرده است.
استعلام لحظهای بهترین قیمت همکاری و کف بازار و لاله زار
تابان پارس به عنوان تولیدکننده مستقیم، تضمینکننده کمترین قیمت تمامشده برای پروژههای شماست. جهت دریافت پیشفاکتور با تعرفه همکاری و هماهنگی ارسال فوری به سراسر کشور، همین حالا تماس بگیرید.
🏗️ ویژه پروژههای ساختمانی و صنعتی
چرا نردبان کابل حیاتیترین عضو سیستم مدیریت کابل است؟
یکی از بزرگترین چالشها در انتقال کابلهای فشار قوی، حرارت شدیدی است که در اثر عبور جریان برق تولید میشود. اگر کابلها در فضای بسته یا بدون تهویه قرار بگیرند، این حرارت به مرور زمان باعث تحلیل رفتن روکش (عایق) شده و ریسک اتصالات کوتاه را به شدت افزایش میدهد.
نردبان کابل برق Cable Ladder دقیقاً برای حل این بحران طراحی شده است. این سازه با طراحی باز و پلکانی خود، امکان تبادل دمایی ۱۰۰ درصدی با محیط را فراهم میکند. در واقع، لدر کابل نه تنها وزن کابلهای سنگین را به دوش میکشد، بلکه به عنوان یک سیستم تهویه طبیعی، از داغ شدن سیمها جلوگیری کرده و طول عمر کل شبکه برق را تضمین میکند.
فرآیند مهندسی تولید نردبان کابل؛ از ورق سیاه تا گالوانیزه گرم
خرید نردبان کابل برای پروژههای ساختمانی و صنعتی یک انتخاب اختیاری نیست، بلکه یک الزام ایمنی است. هرگونه نقص در تولید یا استفاده از ورقهای بیکیفیت میتواند ستون فقرات برقکشی ساختمان شما را با خطر فروپاشی روبرو کند. ما در تابان پارس، امنیت ساکنان و پایداری سازه را اولویت اول خود قرار دادهایم.
مراحل دقیق ساخت و برش ورقها
برای تولید لدرهای مقاوم، از ورقهای فولادی روغنی (ST37) یا گالوانیزه فابریک استفاده میشود. فرآیند برش در کارخانه ما به وسیله دستگاههای مدرن با مدار NC انجام میگیرد تا لبهها فاقد هرگونه تندی یا پلیسه باشند (چرا که لبههای تیز دشمن شماره یک روکش کابل هستند). شاخهها معمولاً در طولهای ۲ و ۳ متری تولید میشوند، اما تابان پارس این امکان را فراهم کرده تا بر اساس نیاز اختصاصی پروژه شما، ابعاد سفارشی را نیز طراحی و تولید کند.
«نردبان کابل فقط یک سازه فلزی ساده نیست؛ بلکه ستون فقرات نظم و ایمنی در سیستمهای برقکشی مدرن است. وقتی کابلها به درستی مهار شوند، دسترسی برای تعمیرات و توسعههای آینده تا ۷۰٪ سریعتر و ایمنتر انجام میشود.»
انواع نردبان کابل؛ کدام پوشش برای محیط پروژه شما مناسب است؟
اصلیترین فاکتور در طبقهبندی لدرها، متریال و نوع پوشش آنهاست. انتخاب اشتباه پوشش در محیطهای مرطوب، میتواند در کمتر از یک سال سازه را دچار خوردگی و زنگزدگی شدید کند.
۱. نردبان گالوانیزه گرم (Deep Galvanized)
بهترین و مقاومترین انتخاب برای محیطهای باز، شرجی و صنعتی. در این روش، نردبان پس از تولید در وان روی مذاب غوطه ور میشود تا تمام منافذ آن پوشش داده شود. این محصول در برابر نوسانات شدید دمایی و رطوبت بالا، طول عمری استثنایی دارد.
۲. نردبان گالوانیزه سرد (Pre-Galvanized)
گزینهای اقتصادی برای فضاهای داخلی، سولههای خشک و پارکینگها. این سازه از ورق گالوانیزه فابریک تولید شده و برای محیطهایی که در معرض رطوبت مستقیم نیستند، کارایی بسیار مناسبی دارد.
۳. نردبان کابل رنگی (پودری الکترواستاتیک)
علاوه بر جنبه زیبایی در پروژههای تجاری، این پوشش یک لایه محافظتی اضافی در برابر خش و مواد شیمیایی ایجاد میکند.
| نوع محصول | بهترین کاربرد |
|---|---|
| گالوانیزه گرم | صنایع نفت، گاز و مناطق ساحلی |
| گالوانیزه سرد | ساختمانهای اداری و تجاری |
| استیل (316) | بیمارستانها و صنایع غذایی |
| آلومینیومی | محیطهای با محدودیت وزن سقف |
جدول مشخصات فنی نردبان کابل
| مشخصه فنی | مقدار استاندارد | توضیحات |
|---|---|---|
| جنس نردبان کابل | فولاد گالوانیزه / استیل / آلومینیوم | انتخاب متریال بر اساس محیط پروژه و میزان رطوبت |
| نوع پوشش | گالوانیزه گرم، گالوانیزه سرد، رنگ پودری | افزایش مقاومت در برابر خوردگی و زنگزدگی |
| عرض نردبان کابل | 10 تا 100 سانتیمتر | بر اساس تعداد و قطر کابلهای عبوری انتخاب میشود |
| ارتفاع لبه | 4 تا 15 سانتیمتر | افزایش استحکام و جلوگیری از لغزش کابلها |
| ضخامت ورق | 0.7 تا 3 میلیمتر | برای پروژههای صنعتی ضخامت بالاتر توصیه میشود |
| طول شاخه | 2 متر و 3 متر | ابعاد استاندارد تولید در کارخانه |
| فاصله پلهها | 25 تا 30 سانتیمتر | جهت مهار کابل و ایجاد استحکام سازه |
| ظرفیت بار | 200 تا 700 کیلوگرم در متر | بسته به ضخامت ورق و فاصله ساپورتها |
| فاصله ساپورتها | 1.5 تا 3 متر | برای جلوگیری از خم شدن نردبان کابل |
| استاندارد تولید | IEC 61537 / NEMA VE-1 | استانداردهای بینالمللی سیستم مدیریت کابل |
قیمت نردبان کابل چگونه محاسبه میشود؟
قیمت نردبان کابل یک عدد ثابت نیست و بر اساس متریال مصرفی و نوسانات بازار آهن تعیین میشود. به طور کلی، قیمت نردبان کابل گالوانیزه (Cable Ladder) تحت تاثیر چهار عامل اصلی قرار دارد که در هنگام خرید باید به آنها توجه کنید:
- ضخامت ورق: هرچه ضخامت ورق (از ۰.۷ تا ۳ میلیمتر) بیشتر باشد، وزن نردبان کابل و در نتیجه قیمت نهایی افزایش مییابد.
- نوع آبکاری: نردبان کابل گالوانیزه گرم قیمت بالاتری نسبت به گالوانیزه سرد دارد، اما مقاومت آن در برابر خوردگی در محیطهای صنعتی بسیار بیشتر است.
- عرض و ارتفاع لبه: با افزایش عرض (از ۱۰ تا ۱۰۰ سانتیمتر) و ارتفاع لبه، میزان ورق مصرفی بیشتر شده و روی قیمت لدر کابل تاثیر مستقیم میگذارد.
- فاصله پلهها: هرچه فاصله پلهها (Rungs) از هم کمتر باشد، تعداد پله در هر شاخه بیشتر شده و وزن و قیمت محصول بالا میرود.
نکته: برای استعلام دقیق قیمت روز نردبان کابل صنعتی، حتماً لیست سایزهای مورد نیاز خود را به واحد فروش ارائه دهید.
متعلقات نردبان کابل؛ مکملهای ضروری برای مسیرهای پیچیده
اجرای یک سیستم کابلکشی استاندارد بدون استفاده از متعلقات دقیق امکانپذیر نیست. متعلقات نردبان کابل به شما این امکان را میدهند که از موانع عبور کرده، تغییر مسیر دهید یا انشعابات جدید ایجاد کنید. در تابان پارس، تمامی این قطعات با دقت میلیمتری و متناسب با شاخههای اصلی تولید میشوند.
| نوع اتصال | کاربرد اصلی در پروژه |
|---|---|
| زانوی نردبان کابل ۹۰ درجه | تغییر زاویه افقی مسیر کابلکشی با زاویه تند |
| سه راهی نردبان کابل | ایجاد انشعاب جدید در دو جهت مختلف |
| زانویی ۴۵ درجه | تغییر مسیر نرمتر برای کابلهای با شعاع خم زیاد |
| چهار راهی | تقاطع و توزیع کابلها در چهار جهت اصلی |
| تبدیل نردبان کابل | تغییر عرض سینی در نقاطی که تعداد کابلها کم یا زیاد میشود |
| درپوش نردبان | حفاظت حداکثری کابلها در برابر تابش آفتاب و ضربات فیزیکی |
دیتای فنی و استانداردهای ابعادی محصولات تابان پارس
شناخت دقیق مشخصات فنی به شما کمک میکند تا بهینهترین ضخامت ورق را نسبت به وزن کابلهای خود انتخاب کنید. نادیده گرفتن این جزییات میتواند منجر به شکم دادن نردبان در طول زمان شود.
| پارامتر فنی | توضیحات و مقادیر استاندارد |
|---|---|
| طول شاخهها | عرضه در شاخههای ۲ و ۳ متری استاندارد |
| تعداد پله | ۷ پله در شاخه ۲ متری | ۱۰ پله در شاخه ۳ متری |
| ساختار پلهها | ریلهای بست چنگالی جهت مهار ایمن کابل |
| عرض نردبان | تنوع گسترده از ۵ سانتیمتر تا ۱۰۰ سانتیمتر |
| ضخامت ورق مصرفی | از ۰.۷ میلیمتر تا ۳ میلیمتر (بسته به بار کابل) |
| پوشش محافظتی | گالوانیزه گرم، گالوانیزه فابریک و رنگ پودری کورهای |
جدول ابعاد استاندارد و کاربرد نردبان کابل
| عرض نردبان | ارتفاع لبه | ضخامت ورق (mm) | کاربرد پیشنهادی |
|---|---|---|---|
| 10 cm | 4 cm | 1.25 | کابلهای سبک و مخابراتی |
| 20 cm | 4 cm | 1.5 | ساختمانهای مسکونی و اداری |
| 30 cm | 5 cm | 1.5 | سولههای صنعتی و تولیدی |
| 40 cm | 6 cm | 2 | خطوط تولید و کارخانجات صنعتی |
| 50 cm | 7 cm | 2 | انتقال کابلهای قدرت سنگین |
| 60 cm | 7 cm | 2.5 | پروژههای نفت، گاز و پتروشیمی |
تفاوت نردبان کابل و سینی کابل در یک نگاه
بسیاری از پیمانکاران در انتخاب بین این دو سازه تردید دارند. کلیدیترین تفاوت در گردش هوا و ظرفیت باربری است. سینی کابل برای حجم زیاد کابلهای ظریف و شبکه (با پوشش کامل) مناسب است، اما نردبان کابل برای انتقال قدرت و کابلهای فشار قوی که نیاز به دفع حرارت دارند، بیرقیب است.
| ویژگی | نردبان کابل (Ladder) | سینی کابل (Tray) |
|---|---|---|
| تهویه و دفع حرارت | عالی (۱۰۰٪ باز) | متوسط (محدود به پانچها) |
| تحمل وزن کابل | بسیار بالا (کابلهای صنعتی) | متوسط (کابلهای سبک و فرمان) |
| دسترسی برای تعمیرات | بسیار آسان | نسبتاً دشوار |
راهنمای خرید نردبان کابل؛ چطور انتخابی اقتصادی و ایمن داشته باشیم؟
خرید نردبان کابل نباید صرفاً بر اساس قیمت باشد. در پروژههایی که با برق فشار قوی سر و کار دارند، نادیده گرفتن استانداردهای فنی میتواند به قیمت حوادث جبرانناپذیر تمام شود. برای یک خرید هوشمندانه به این سه فاکتور طلایی دقت کنید:
- محیط نصب: اگر نردبان در فضای باز یا محیطهای اسیدی نصب میشود، استفاده از گالوانیزه گرم با حداقل ۸۰ میکرون ضخامت روی، الزامی است.
- ضخامت ورق نسبت به عرض: برای نردبانهای با عرض بالای ۵۰ سانتیمتر، استفاده از ورق کمتر از ۲ میلیمتر ریسک دفرمه شدن سازه را به همراه دارد.
- تجهیزات مکمل: همواره زانوییها و اتصالات را از همان تولیدکننده نردبان تهیه کنید تا همخوانی کامل در مونتاژ داشته باشند.
بررسی لیست قیمت نردبان کابل صنعتی (بهروزرسانی 1405)
قیمت نردبان کابل به دلیل وابستگی مستقیم به نرخ ورق سیاه و هزینههای گالوانیزاسیون، به صورت روزانه تغییر میکند. عواملی مثل ارتفاع لبه (۴ تا ۱۵ سانت) و فاصله پلهها تاثیر مستقیم بر وزن نهایی و قیمت شاخه دارند.
| نوع نردبان (نمونه) | عرض (cm) | ضخامت ورق (mm) | قیمت تقریبی (تومان) |
|---|---|---|---|
| نردبان گالوانیزه فابریک | ۳۰ | ۱.۲۵ | تماس بگیرید |
| نردبان گالوانیزه گرم (صنعتی) | ۵۰ | ۲ | تماس بگیرید |
| نردبان کابل استیل ۳۱۶ | ۴۰ | ۱.۵ | استعلام سفارشی |
سوالات متداول
نردبان کابل ساختاری فلزی است و از دو ریل جانبی تشکیل شده است که توسط رینگهای مختلفی به هم وصل شدهاند. این نوع نردبان با اتصالات مختلف و بخشهای طولانی و مستقیم طراحی شده که باعث میشود سطوح یا جهتهای سیم کشی از هر گونه تغییر بی نیاز باشند
نردبان کابل از قوی ترین محصولات موجود جهت حمایت از کابلها به حساب میآید. از آنجا که این نردبان، توانایی بیشتری را در مسافتهای بسیار طولانی ارائه میدهد، توصیه میشود برای سرعت بخشیدن به پیشرفت پروژه و برای توزیع حجم زیاد کابلها از آنها استفاده شود
- تعیین مسیرهای کابل کشی
- تشخیص و رفع تمامی مخاطرات ایمنی
- بررسی محیط
- نردبان کابل با ساختار باز، بهترین گزینه برای کابلهای فشار قوی است که گرمای زیادی تولید میکنند. برخلاف سینی کابل، لدر کابل اجازه گردش ۱۰۰ درصدی هوا را داده و از داغ شدن و آسیب به روکش سیمها جلوگیری میکند.
- ضخامت ورق معمولاً بین ۱ تا ۲.۵ میلیمتر انتخاب میشود و فاصله استاندارد بین پلهها ۲۵ سانتیمتر است. البته در تابان پارس امکان تغییر این فواصل و ضخامتها به صورت سفارشی بر اساس نیاز باربری پروژه شما وجود دارد.
