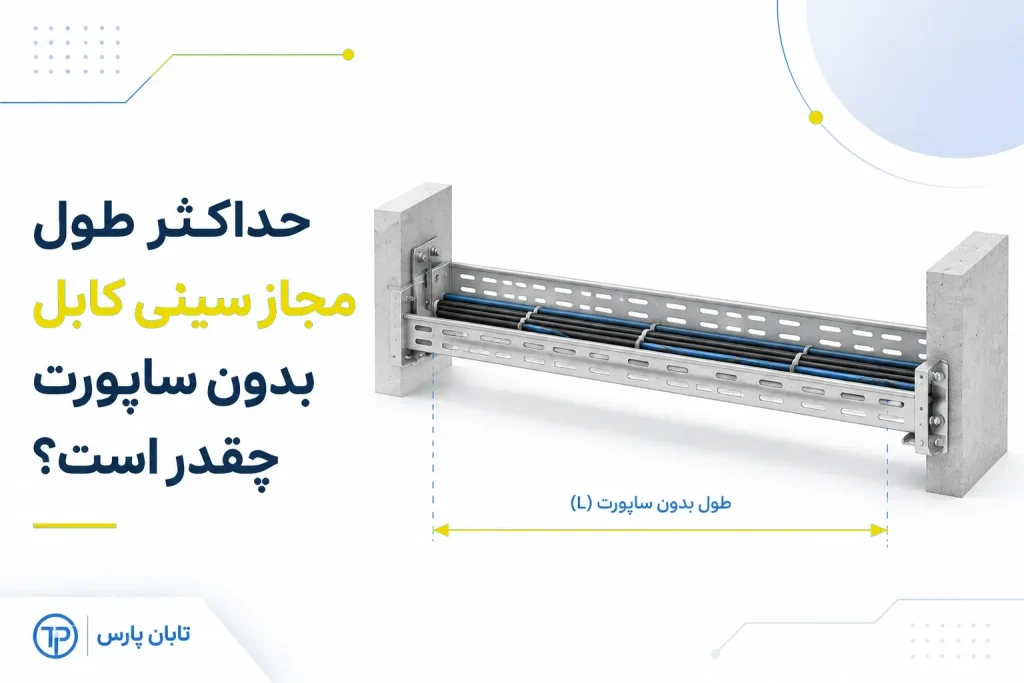

در طراحی و اجرای سیستمهای مدیریت کابل در پروژههای صنعتی، ساختمانی و تاسیساتی، یکی از مهمترین سوالاتی که مهندسان برق و مجریان پروژه با آن مواجه میشوند این است که حداکثر طول مجاز سینی کابل بدون ساپورت چقدر است؟
این موضوع فقط یک نکته اجرایی ساده نیست؛ بلکه مستقیماً با ایمنی کابلها، طول عمر سیستم، جلوگیری از افتادگی سینی و حتی کاهش هزینههای نگهداری در آینده ارتباط دارد.
اگر فاصله ساپورتها در سینی کابل بهدرستی محاسبه نشود، وزن کابلها میتواند باعث خم شدن سینی، آسیب به کابلها، افزایش تنش مکانیکی و حتی خطرات ایمنی جدی شود. از طرف دیگر اگر ساپورتها بیش از حد نزدیک به هم نصب شوند، هزینه اجرای پروژه بهطور غیرضروری افزایش پیدا میکند.
به همین دلیل استانداردهای بینالمللی مانند NEMA VE-2 ، IEC 61537 و NEC فاصله مجاز ساپورتها را مشخص کردهاند تا هم ایمنی کابلها حفظ شود و هم طراحی سیستم اقتصادی باشد.
در این مقاله از تابان پارس تولید کننده و تامین کننده انواع سینی کابل و نردبان کابل بهصورت کاملاً تخصصی، کاربردی و بر اساس استانداردهای مهندسی بررسی میکنیم:
- حداکثر طول مجاز سینی کابل بدون ساپورت
- فاصله استاندارد ساپورتها
- عوامل موثر بر فاصله ساپورت
- تفاوت فاصله ساپورت در انواع سینی کابل
- اشتباهات رایج در نصب سینی کابل
و در نهایت یک جمعبندی دقیق برای انتخاب فاصله مناسب ارائه میدهیم.
مهم
حداکثر طول مجاز سینی کابل بدون ساپورت معمولاً بین 1.5 تا 3 متر است. این مقدار بسته به نوع سینی کابل، ضخامت ورق، عرض سینی، وزن کابلها و استاندارد طراحی میتواند تغییر کند. در بیشتر پروژههای صنعتی فاصله استاندارد ساپورتها حدود 1.5 تا 2 متر در نظر گرفته میشود.
استانداردهای تعیین فاصله ساپورت سینی کابل
برای تعیین فاصله ساپورت سینی کابل از چند استاندارد معتبر استفاده میشود که مهمترین آنها عبارتند از:
- استاندارد NEMA VE-2
- استاندارد IEC 61537
- استاندارد NEC (National Electrical Code)
- استاندارد BS EN 61537
این استانداردها روشهای طراحی، نصب، فاصله ساپورتها و ظرفیت تحمل بار سینی کابل را مشخص میکنند.
طبق این استانداردها، فاصله ساپورتها باید بهگونهای انتخاب شود که خمش سینی کابل از حد مجاز بیشتر نشود و وزن کابلها به سازه آسیب وارد نکند.
حداکثر فاصله ساپورت سینی کابل در شرایط استاندارد
در شرایط معمول و برای اغلب پروژهها فاصله ساپورتها به شکل زیر در نظر گرفته میشود:
| نوع سینی کابل | فاصله استاندارد ساپورت |
|---|---|
| سینی کابل سبک | 1.2 تا 1.5 متر |
| سینی کابل متوسط | 1.5 تا 2 متر |
| سینی کابل سنگین | 2 تا 3 متر |
| سینی کابل نردبانی (لدر) | 2.5 تا 3 متر |
اما توجه داشته باشید این اعداد حداکثر مقادیر پیشنهادی هستند و در بسیاری از پروژهها فاصله کمتر در نظر گرفته میشود.
عوامل موثر بر حداکثر طول سینی کابل بدون ساپورت
برای تعیین فاصله مناسب ساپورتها باید چند عامل مهم بررسی شود. در واقع نمیتوان یک عدد ثابت برای همه پروژهها در نظر گرفت.
1. وزن کابلها
یکی از مهمترین عوامل، وزن کابلهایی است که داخل سینی قرار میگیرند.
کابلهای قدرت ضخیم وزن زیادی دارند و باعث افزایش بار روی سینی کابل میشوند. در این حالت فاصله ساپورت باید کاهش پیدا کند.
بهعنوان مثال:
| نوع کابل | فاصله مناسب ساپورت |
|---|---|
| کابل دیتا سبک | 2 تا 3 متر |
| کابل قدرت متوسط | 1.5 تا 2 متر |
| کابل قدرت سنگین | 1 تا 1.5 متر |
2. عرض سینی کابل
هرچه عرض سینی کابل بیشتر باشد، احتمال خم شدن آن نیز بیشتر میشود.
به همین دلیل سینیهای عریض نیاز به ساپورت نزدیکتر دارند.
| عرض سینی کابل | فاصله مناسب ساپورت |
|---|---|
| تا 20 سانتیمتر | 2 تا 2.5 متر |
| 20 تا 40 سانتیمتر | 1.5 تا 2 متر |
| بیشتر از 40 سانتیمتر | 1 تا 1.5 متر |
3. ضخامت ورق سینی کابل
ضخامت ورق تاثیر مستقیم بر استحکام سینی کابل دارد.
| ضخامت سینی کابل | فاصله ساپورت |
|---|---|
| 0.7 تا 1 میلیمتر | 1 تا 1.5 متر |
| 1 تا 1.5 میلیمتر | 1.5 تا 2 متر |
| بیشتر از 1.5 میلیمتر | 2 تا 3 متر |
4. نوع سینی کابل
نوع طراحی سینی کابل نیز اهمیت زیادی دارد.
سینی کابل پانچ دار
رایجترین نوع سینی کابل است و معمولاً فاصله ساپورت آن 1.5 تا 2 متر در نظر گرفته میشود.
سینی کابل نردبانی (Ladder Cable Tray)
این نوع سینی استحکام بیشتری دارد و فاصله ساپورت آن میتواند تا 3 متر باشد.
سینی کابل مش (Wire Mesh)
در این نوع فاصله ساپورت معمولاً 1 تا 1.5 متر است.
5. شرایط محیطی نصب
شرایط محیطی نیز در تعیین فاصله ساپورت اهمیت دارد.
در محیطهای زیر باید فاصله ساپورت کمتر در نظر گرفته شود:
- مناطق لرزهخیز
- محیطهای صنعتی با ارتعاش
- محل عبور ماشینآلات
- مناطق با دمای بالا
چرا رعایت فاصله ساپورت سینی کابل مهم است؟
رعایت فاصله مناسب ساپورتها چند مزیت مهم دارد:
جلوگیری از خم شدن سینی کابل
اگر فاصله ساپورتها زیاد باشد، سینی کابل تحت وزن کابلها خم میشود.
جلوگیری از آسیب کابلها
خم شدن سینی میتواند باعث فشار روی کابلها و کاهش عمر آنها شود.
افزایش ایمنی سیستم برق
در پروژههای صنعتی، آسیب کابلها میتواند باعث قطعی برق یا حتی آتشسوزی شود.
افزایش طول عمر سیستم
ساپورت مناسب باعث میشود سیستم مدیریت کابل سالها بدون مشکل کار کند.
فاصله ساپورت در مسیرهای خاص سینی کابل
در برخی نقاط باید ساپورت نزدیکتر نصب شود.
در محل اتصال سینی کابل
در محل اتصال دو سینی کابل باید ساپورت در فاصله حدود 30 سانتیمتر از اتصال نصب شود.
در محل تغییر جهت
در زانوها و تغییر مسیر نیز باید ساپورت نزدیکتر قرار گیرد.
در محل بارگذاری سنگین
در مسیرهایی که کابلهای زیادی قرار دارند فاصله ساپورت باید کاهش پیدا کند.
اشتباهات رایج در نصب ساپورت سینی کابل
در بسیاری از پروژهها اشتباهاتی دیده میشود که میتواند باعث آسیب به سیستم شود.
فاصله بیش از حد ساپورتها
برخی مجریان برای کاهش هزینه تعداد ساپورتها را کم میکنند که این کار کاملاً اشتباه است.
عدم توجه به وزن کابلها
گاهی فاصله ساپورتها قبل از نصب کابل تعیین میشود و بعد از اضافه شدن کابلها بار بیش از حد به سینی وارد میشود.
استفاده از سینی کابل با ضخامت کم
در پروژههای صنعتی استفاده از سینی نازک باعث افتادگی سینی میشود.
نصب ساپورت فقط در ابتدا و انتهای مسیر
ساپورت باید در کل مسیر بهصورت یکنواخت نصب شود.
نمونه محاسبه فاصله ساپورت سینی کابل
فرض کنید در یک پروژه صنعتی شرایط زیر وجود دارد:
- عرض سینی کابل: 40 سانتیمتر
- ضخامت سینی: 1.25 میلیمتر
- کابلها: کابل قدرت متوسط
در این شرایط فاصله مناسب ساپورتها معمولاً 1.5 تا 2 متر در نظر گرفته میشود.
اگر کابلهای سنگینتر نصب شوند فاصله باید به 1.2 تا 1.5 متر کاهش یابد.
بهترین فاصله ساپورت سینی کابل در پروژههای واقعی
در اکثر پروژههای ساختمانی و صنعتی در ایران فاصله ساپورتها به شکل زیر اجرا میشود:
| نوع پروژه | فاصله رایج ساپورت |
|---|---|
| ساختمان اداری | 1.5 متر |
| کارخانه صنعتی | 1.2 تا 1.5 متر |
| دیتاسنتر | 1 تا 1.2 متر |
| پالایشگاه و پتروشیمی | 1 تا 1.5 متر |
این مقادیر به دلیل ایمنی بیشتر و جلوگیری از افتادگی سینی کابل استفاده میشوند.
سوالات متداول
حداکثر فاصله ساپورت سینی کابل چند متر است؟
در بیشتر استانداردها حداکثر فاصله ساپورت سینی کابل بین 1.5 تا 3 متر است، اما مقدار دقیق به نوع سینی، وزن کابلها و شرایط نصب بستگی دارد.
فاصله استاندارد ساپورت سینی کابل در پروژههای ساختمانی چقدر است؟
در پروژههای ساختمانی معمولاً فاصله ساپورتها حدود 1.5 متر در نظر گرفته میشود تا از افتادگی سینی جلوگیری شود.
آیا میتوان سینی کابل را بدون ساپورت نصب کرد؟
خیر. سینی کابل باید در فواصل مشخص توسط ساپورت مهار شود تا وزن کابلها باعث خم شدن یا شکست سینی نشود.
فاصله ساپورت سینی کابل در سینی نردبانی چقدر است؟
در سینی کابل نردبانی به دلیل استحکام بیشتر، فاصله ساپورت میتواند تا حدود 3 متر باشد.
آیا وزن کابلها روی فاصله ساپورت تاثیر دارد؟
بله. هرچه وزن کابلها بیشتر باشد فاصله ساپورت باید کمتر در نظر گرفته شود.
جمعبندی
حداکثر طول مجاز سینی کابل بدون ساپورت معمولاً بین 1.5 تا 3 متر است، اما این مقدار به عوامل مختلفی مانند نوع سینی کابل، ضخامت ورق، عرض سینی، وزن کابلها و شرایط محیطی بستگی دارد. در بیشتر پروژههای صنعتی فاصله ایمن و استاندارد ساپورتها حدود 1.5 متر در نظر گرفته میشود تا از خم شدن سینی و آسیب به کابلها جلوگیری شود.
رعایت این فاصله نهتنها باعث افزایش ایمنی سیستم برق میشود، بلکه طول عمر کابلها و تجهیزات را نیز افزایش میدهد و از هزینههای تعمیر و نگهداری در آینده جلوگیری میکند.
