در بسیاری از پروژههای صنعتی، دیتاسنترها، بیمارستانها و حتی ساختمانهای هوشمند، مدیریت صحیح کابلها تنها به نظم و زیبایی محدود نمیشود. یکی از چالشهای مهم در سیستمهای برق و شبکه، تداخل الکترومغناطیسی یا EMI (Electromagnetic Interference) است. این پدیده میتواند عملکرد تجهیزات حساس الکترونیکی را مختل کرده و باعث کاهش کیفیت سیگنال، ایجاد نویز در سیستمهای ارتباطی و حتی خرابی تجهیزات شود.
یکی از بخشهای کلیدی در کنترل و کاهش این نوع تداخلها، طراحی اصولی مسیر کابلها و استفاده صحیح از سینی کابل با طول عمر بالا است. اگر کابلهای قدرت، کنترل و دیتا بدون برنامهریزی مناسب در یک مسیر مشترک قرار بگیرند، میدانهای الکترومغناطیسی ایجاد شده توسط جریان الکتریکی میتوانند روی سایر کابلها اثر بگذارند.
در پروژههای مدرن برق و شبکه، مهندسان تأسیسات باید علاوه بر انتخاب صحیح نوع کابل، به چیدمان کابلها در سینی کابل، فاصله استاندارد بین کابلها، نوع متریال سینی کابل و روش ارتینگ نیز توجه ویژهای داشته باشند. رعایت این اصول میتواند تا حد زیادی از ایجاد تداخل الکترومغناطیسی جلوگیری کند و پایداری سیستم را افزایش دهد.
در این مقاله تخصصی از تابان پارس تولید کننده و تامین کننده سینی کابل ، بهصورت کامل بررسی میکنیم که تداخل الکترومغناطیسی چیست، چگونه در مسیرهای کابلکشی ایجاد میشود و چه روشهایی برای مدیریت و کاهش EMI در سینی کابل وجود دارد.
تداخل الکترومغناطیسی (EMI) چیست؟
تداخل الکترومغناطیسی یا Electromagnetic Interference به اختلالی گفته میشود که در اثر میدانهای الکترومغناطیسی ایجاد شده توسط تجهیزات الکتریکی در عملکرد سایر دستگاهها به وجود میآید.
به بیان سادهتر، زمانی که یک کابل یا دستگاه الکتریکی جریان الکتریکی را عبور میدهد، یک میدان مغناطیسی در اطراف آن ایجاد میشود. اگر در نزدیکی آن کابلهای دیگر (خصوصاً کابلهای دیتا یا کنترل) قرار داشته باشند، این میدان میتواند در آنها القای ولتاژ ایجاد کند.
نتیجه این پدیده میتواند شامل موارد زیر باشد:
- ایجاد نویز در سیستمهای مخابراتی
- اختلال در شبکههای کامپیوتری
- خطا در سنسورها و سیستمهای کنترل
- کاهش کیفیت سیگنال در کابلهای دیتا
- اختلال در تجهیزات پزشکی یا آزمایشگاهی
در محیطهایی مانند کارخانهها، مراکز داده، بیمارستانها و مراکز مخابراتی مدیریت این تداخلها اهمیت بسیار بالایی دارد.
منابع ایجاد EMI در سیستمهای کابلکشی
در پروژههای برق صنعتی و ساختمانی، منابع مختلفی میتوانند باعث ایجاد تداخل الکترومغناطیسی شوند. شناخت این منابع اولین قدم برای کنترل EMI است.
مهمترین منابع تولید EMI عبارتاند از:
1. کابلهای قدرت
کابلهایی که جریان بالا عبور میدهند (مانند کابلهای سه فاز)، میدان مغناطیسی قوی تولید میکنند. اگر این کابلها در کنار کابلهای دیتا یا ابزار دقیق قرار بگیرند، احتمال ایجاد نویز بسیار بالا میرود.
2. موتورهای الکتریکی
موتورهای صنعتی، خصوصاً موتورهای بزرگ، یکی از مهمترین منابع تولید میدان الکترومغناطیسی هستند.
3. درایوهای فرکانس متغیر (VFD)
درایوها در صنایع بسیار استفاده میشوند و به دلیل سوئیچینگ سریع الکترونیکی میتوانند نویز الکترومغناطیسی قابل توجهی تولید کنند.
4. تجهیزات مخابراتی
سیستمهای ارتباطی و مخابراتی نیز میتوانند امواج الکترومغناطیسی تولید کنند که روی کابلهای مجاور تاثیر بگذارند.
5. سیستمهای UPS و منابع تغذیه
تجهیزات الکترونیک قدرت نیز در بسیاری از مواقع باعث ایجاد نویز الکترومغناطیسی میشوند.
تاثیر EMI بر سیستمهای برق و شبکه
تداخل الکترومغناطیسی میتواند اثرات مختلفی بر عملکرد سیستمهای الکتریکی و ارتباطی داشته باشد. این اثرات در پروژههای حساس میتواند باعث خسارتهای قابل توجهی شود.
مهمترین تاثیرات EMI عبارتاند از:
1. کاهش کیفیت سیگنال
در شبکههای دیتا، نویز میتواند باعث افزایش خطا در انتقال اطلاعات شود.
2. اختلال در سیستمهای کنترل
در سیستمهای اتوماسیون صنعتی، سیگنالهای کنترل معمولاً بسیار ضعیف هستند. EMI میتواند باعث ارسال سیگنالهای اشتباه شود.
3. ایجاد خطا در سنسورها
سنسورهای صنعتی در برابر نویز بسیار حساس هستند و ممکن است دادههای نادرست ارسال کنند.
4. آسیب به تجهیزات حساس
در برخی موارد، نویز شدید میتواند به تجهیزات الکترونیکی آسیب برساند.

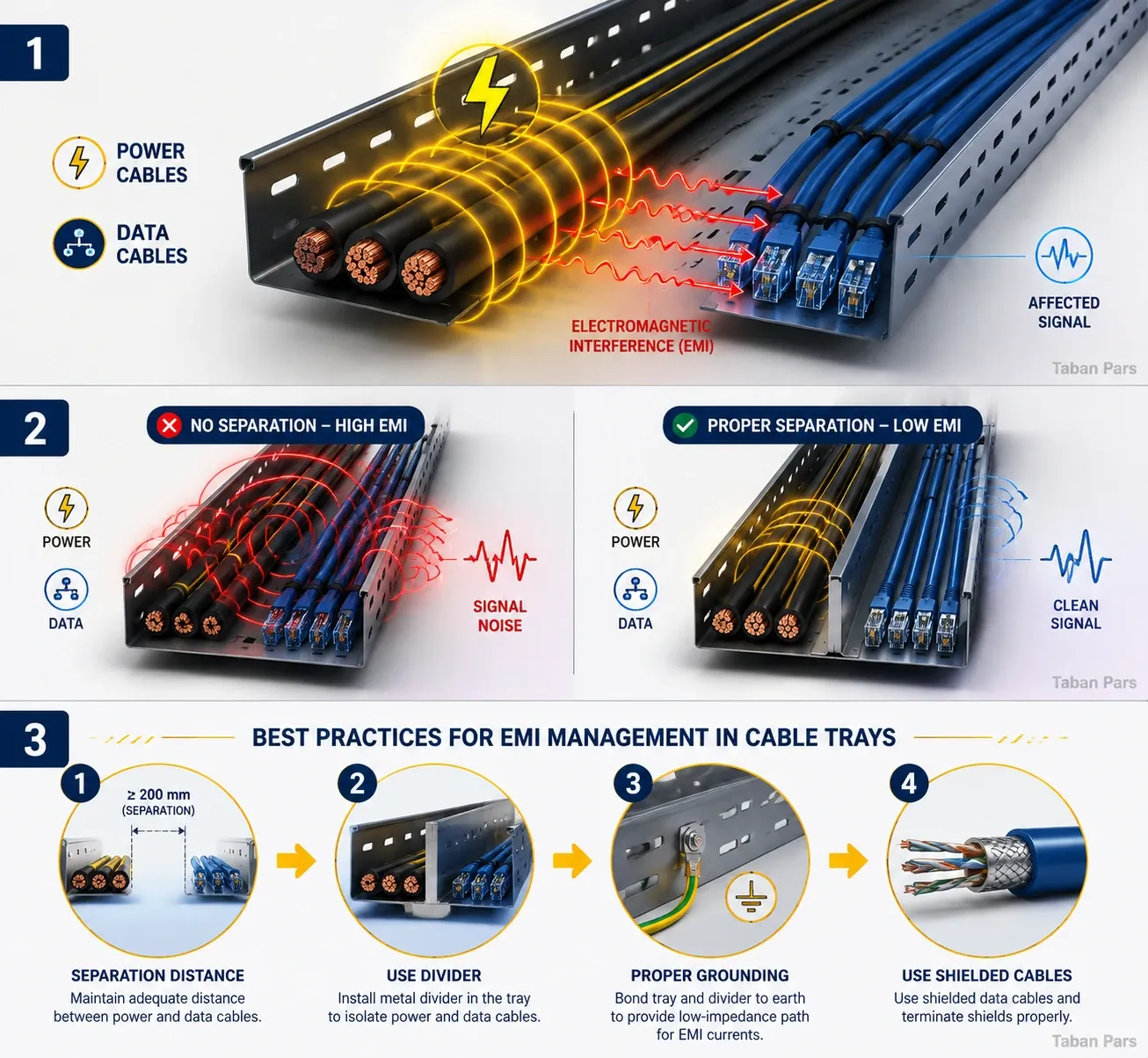

نقش سینی کابل در کنترل تداخل الکترومغناطیسی
سینی کابل علاوه بر مدیریت مسیر کابلها، نقش مهمی در کاهش اثرات EMI دارد. طراحی صحیح مسیرهای کابلکشی با استفاده از سینی کابل میتواند تا حد زیادی از ایجاد تداخل جلوگیری کند.
چند ویژگی مهم سینی کابل که به کاهش EMI کمک میکند عبارتاند از:
1. ایجاد نظم در مسیر کابلها
سینی کابل باعث میشود کابلها به صورت مرتب و دستهبندی شده نصب شوند و از قرارگیری کابلهای ناسازگار در کنار هم جلوگیری شود.
2. امکان جداسازی کابلها
با استفاده از دیوایدر سینی کابل میتوان کابلهای قدرت و دیتا را از یکدیگر جدا کرد.
3. قابلیت ارتینگ
سینی کابل فلزی در صورت اتصال صحیح به سیستم ارت میتواند به کاهش میدانهای الکترومغناطیسی کمک کند.
4. محافظت مکانیکی کابلها
سینی کابل علاوه بر کنترل EMI، از کابلها در برابر آسیبهای مکانیکی نیز محافظت میکند.
روشهای استاندارد مدیریت EMI در سینی کابل
برای جلوگیری از تداخل الکترومغناطیسی در سیستمهای کابلکشی، چند اصل مهندسی باید رعایت شود.
1. جداسازی کابلهای قدرت و دیتا
یکی از مهمترین اصول طراحی مسیر کابلکشی، تفکیک کابلهای قدرت از کابلهای دیتا است.
کابلهای زیر نباید در یک مسیر مشترک قرار بگیرند:
- کابل برق فشار ضعیف
- کابل ابزار دقیق
- کابل شبکه
- کابل مخابراتی
در صورت اجبار، باید از دیوایدر یا فاصله استاندارد استفاده شود.
2. استفاده از دیوایدر در سینی کابل
دیوایدرها صفحات جداکنندهای هستند که داخل سینی کابل نصب میشوند و کابلها را از یکدیگر جدا میکنند.
مزایای استفاده از دیوایدر:
- کاهش تداخل سیگنال
- افزایش ایمنی سیستم
- سازماندهی بهتر کابلها
3. رعایت فاصله استاندارد کابلها
یکی از اصول مهم در طراحی سینی کابل، رعایت فاصله مناسب بین کابلها است.
جدول زیر فاصله پیشنهادی بین انواع کابلها را نشان میدهد.
| نوع کابل اول | نوع کابل دوم | فاصله پیشنهادی |
|---|---|---|
| کابل قدرت | کابل دیتا | حداقل 30 سانتیمتر |
| کابل قدرت | کابل ابزار دقیق | 50 سانتیمتر |
| کابل موتور | کابل شبکه | 60 سانتیمتر |
| کابل VFD | کابل کنترلی | بیش از 1 متر |
4. استفاده از کابل شیلددار
در محیطهایی که نویز الکترومغناطیسی زیاد است، استفاده از کابلهای شیلددار (Shielded Cable) توصیه میشود.
این کابلها دارای یک لایه محافظ فلزی هستند که میدانهای الکترومغناطیسی را کاهش میدهد.
5. ارتینگ صحیح سینی کابل
یکی از مهمترین روشهای کنترل EMI، اتصال سینی کابل به سیستم ارت است.
ارتینگ صحیح باعث میشود میدانهای الکترومغناطیسی به زمین منتقل شوند و اثر آنها کاهش پیدا کند.
6. استفاده از مسیرهای جداگانه کابل
در پروژههای بزرگ مانند دیتاسنترها، معمولاً برای هر نوع کابل مسیر جداگانه طراحی میشود:
- سینی کابل برق
- سینی کابل شبکه
- سینی کابل ابزار دقیق
این روش یکی از موثرترین راهها برای کاهش EMI است.
مقایسه انواع سینی کابل از نظر کاهش نویز
نوع سینی کابل میتواند تاثیر قابل توجهی در مدیریت نویز الکترومغناطیسی داشته باشد.
| نوع سینی کابل | مقاومت در برابر EMI | کاربرد |
|---|---|---|
| سینی کابل فلزی گالوانیزه | بالا | پروژههای صنعتی |
| سینی کابل آلومینیومی | متوسط | پروژههای سبک |
| سینی کابل PVC | کم | ساختمانهای معمولی |
| سینی کابل مشبک فلزی | متوسط تا بالا | دیتاسنترها |
در محیطهای صنعتی معمولاً سینی کابل گالوانیزه گرم بهترین گزینه است زیرا علاوه بر مقاومت مکانیکی بالا، در صورت اتصال به ارت میتواند تا حد زیادی میدانهای الکترومغناطیسی را کاهش دهد.
استانداردهای مهم در طراحی سینی کابل برای کنترل EMI
در طراحی سیستمهای کابلکشی، استانداردهای مختلفی برای کنترل تداخل الکترومغناطیسی وجود دارد.
مهمترین استانداردهای بینالمللی عبارتاند از:
- IEC 61000 – استاندارد سازگاری الکترومغناطیسی
- NEMA VE 2 – استاندارد نصب سینی کابل
- IEEE 518 – استاندارد جداسازی کابلهای قدرت و دیتا
- NFPA 70 (NEC) – استاندارد ایمنی برق
رعایت این استانداردها در پروژههای صنعتی باعث میشود سیستم کابلکشی از نظر عملکرد و ایمنی در سطح بالایی قرار بگیرد.
سوالات متداول
تداخل الکترومغناطیسی در سینی کابل چگونه ایجاد میشود؟
این تداخل زمانی ایجاد میشود که کابلهای حامل جریان بالا در کنار کابلهای دیتا یا کنترل قرار بگیرند و میدان مغناطیسی ایجاد شده باعث القای ولتاژ در کابلهای مجاور شود.
آیا سینی کابل فلزی باعث کاهش EMI میشود؟
بله. سینی کابل فلزی در صورت اتصال صحیح به سیستم ارت میتواند به عنوان یک مسیر هدایت برای میدانهای الکترومغناطیسی عمل کند و میزان نویز را کاهش دهد.
آیا قرار دادن کابل برق و شبکه در یک سینی کابل مجاز است؟
در حالت استاندارد توصیه نمیشود. اگر مجبور به استفاده از یک سینی مشترک باشید، باید از دیوایدر سینی کابل و فاصله مناسب استفاده کنید.
بهترین روش جلوگیری از نویز در کابلکشی چیست؟
بهترین روش ترکیبی از چند راهکار است:
- جداسازی مسیر کابلها
- استفاده از کابل شیلددار
- رعایت فاصله استاندارد
- ارتینگ صحیح سینی کابل
آیا در پروژههای دیتاسنتر مدیریت EMI اهمیت بیشتری دارد؟
بله. در دیتاسنترها حجم زیادی از کابلهای دیتا و شبکه وجود دارد و کوچکترین نویز میتواند باعث اختلال در انتقال داده شود، بنابراین طراحی صحیح مسیر سینی کابل بسیار مهم است.
جمعبندی
تداخل الکترومغناطیسی یکی از چالشهای مهم در سیستمهای کابلکشی مدرن است که در صورت عدم مدیریت صحیح میتواند باعث کاهش عملکرد تجهیزات، ایجاد نویز در سیستمهای ارتباطی و حتی خرابی دستگاهها شود. استفاده اصولی از سینی کابل، رعایت فاصله استاندارد کابلها، جداسازی مسیر کابلهای قدرت و دیتا، استفاده از کابلهای شیلددار و ارتینگ صحیح سینی کابل از مهمترین راهکارهای کاهش EMI در پروژههای صنعتی و ساختمانی محسوب میشوند.
در پروژههای بزرگ مانند کارخانهها، بیمارستانها و دیتاسنترها، طراحی حرفهای مسیر کابلها بر اساس استانداردهای بینالمللی مانند IEC و IEEE میتواند نقش مهمی در افزایش پایداری سیستمهای برق و شبکه داشته باشد.
اگر در مرحله طراحی یا اجرای سیستم کابلکشی هستید، انتخاب سینی کابل باکیفیت و استاندارد یکی از مهمترین عوامل در مدیریت صحیح کابلها و کاهش تداخل الکترومغناطیسی خواهد بود.
