انتخاب بین سینی کابل مشبک و سینی کابل غیرمشبک (ساده) یک تصمیم فنی است که مستقیماً بر طول عمر کابلها، ایمنی سیستم و هزینههای عملیاتی تأثیر میگذارد. در این مقاله تمام جوانب فنی، استانداردها و پارامترهای انتخاب را بررسی میکنیم.
این راهنما حاصل بررسی دهها پروژه صنعتی و تجاری است و به شما کمک میکند با دید باز تصمیم بگیرید پس با تابان پارس تولید کننده و تامین کننده انواع سینی کابل و نردبان کابل بادوام بالا و باکیفیت همراه بشاید.

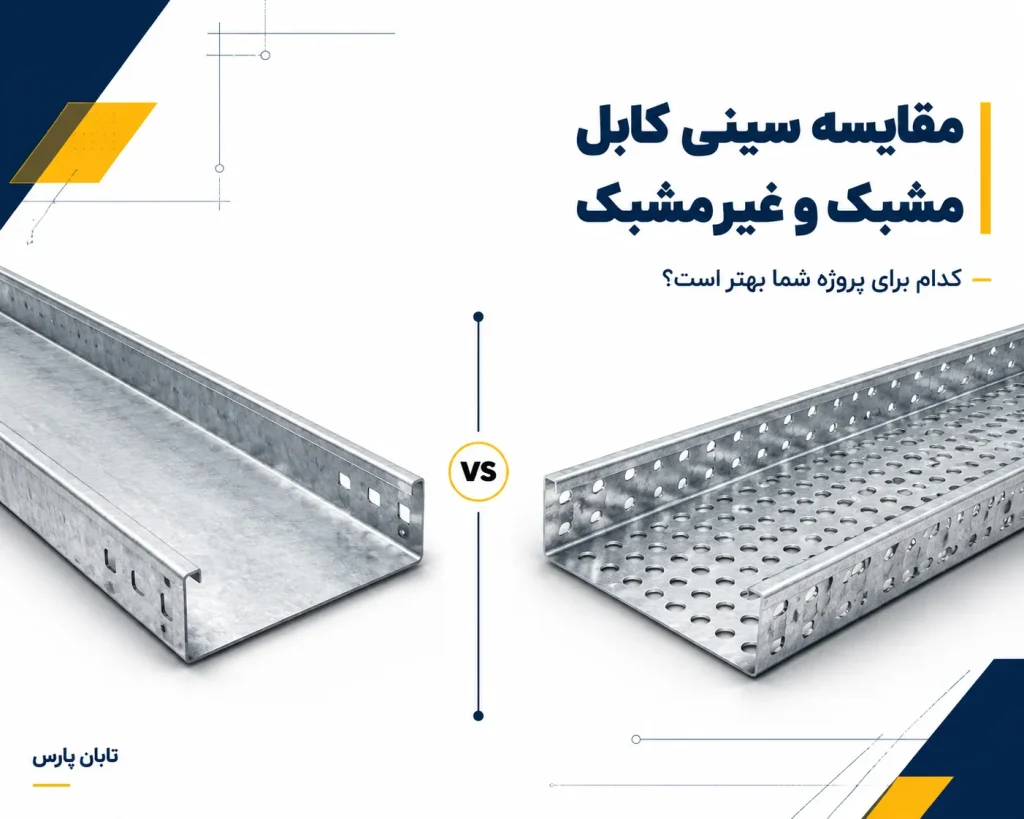

ساختار و طراحی: تفاوت در چیست؟
سینی کابل مشبک از یک ورق فولادی یا آلومینیومی ساخته میشود که سطح آن با دستگاههای پانچ، سوراخکاری شده است. این سوراخها معمولاً ۳۰ تا ۵۰ درصد سطح مقطع سینی را باز میکنند. سینی غیرمشبک اما یک ورق کاملاً صاف و بدون هیچ منفذی است. همین تفاوت ساده، پیامدهای مهندسی بزرگی دارد.
در سینی کابل غیرمشبک، مقطع بسته باعث افزایش صلبیت سازه میشود. به همین دلیل، ظرفیت باربری آن ۱۰ تا ۲۰ درصد بیشتر از مدل مشبک با همان ضخامت و عرض است. این اختلاف زمانی اهمیت پیدا میکند که با کابلهای سنگین و دهانههای بزرگ سروکار دارید.
سینی مشبک اما سبکتر است. حذف فلز در بخشهای سوراخشده، وزن نهایی را کاهش میدهد و نصب را سریعتر و کمهزینهتر میکند. در پروژههای بزرگ که هزاران متر سینی کابل نصب میشود، این کاهش وزن میتواند هزینههای اجرا را به شکل محسوسی کم کند.
تهویه و دفع حرارت: جایی که مشبک میدرخشد

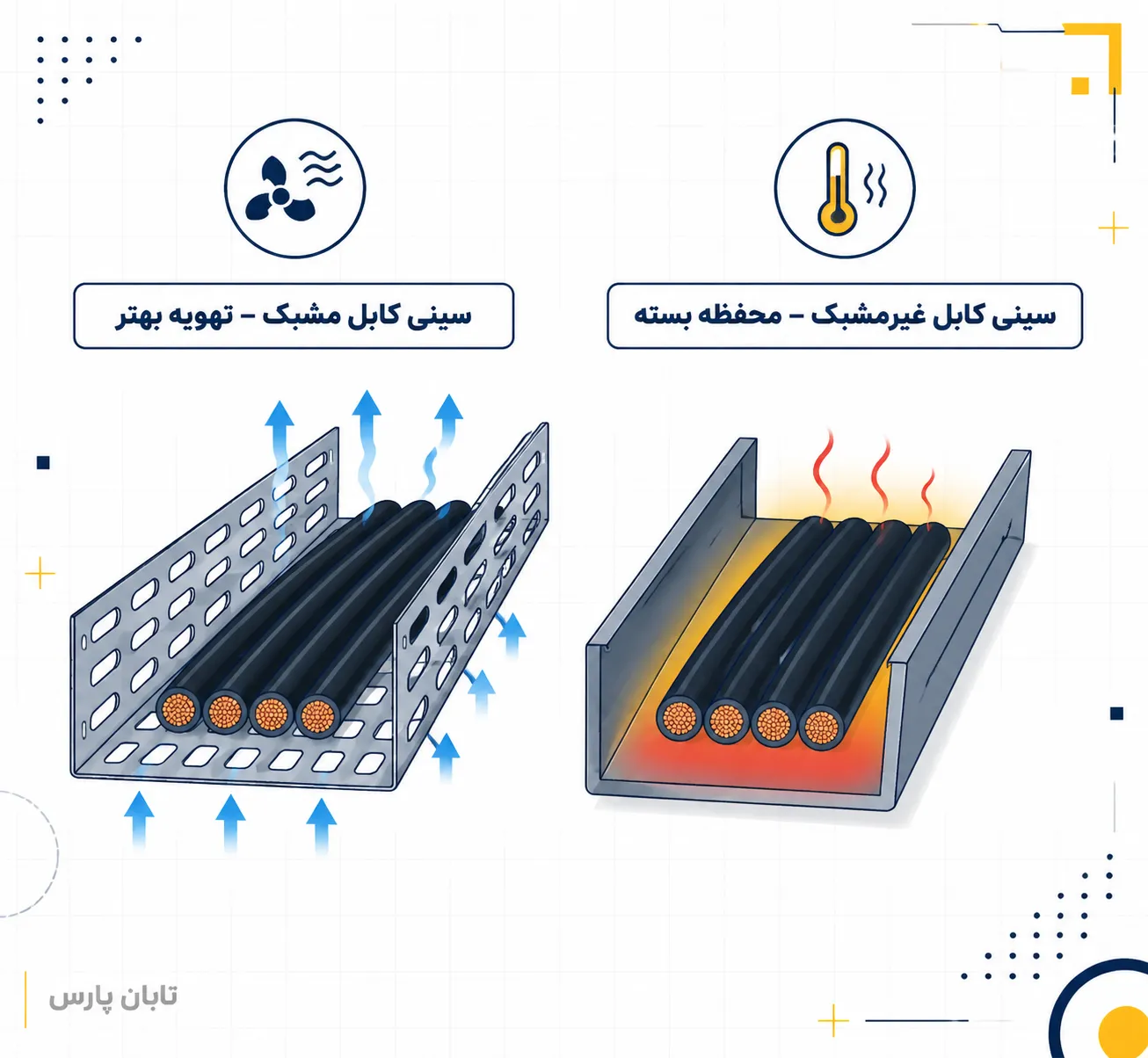

کابلهای برق تحت بار، گرما تولید میکنند. این گرما اگر محبوس بماند، مقاومت هادی را افزایش میدهد، ظرفیت جریان را کاهش میدهد و عایق کابل را زودتر فرسوده میکند. سینی مشبک با سوراخهای خود مسیر خروج گرما را باز میگذارد. در مقابل، سینی غیرمشبک مثل یک سد حرارتی عمل میکند و گرما را زیر کابلها حبس میکند.
در یک پروژه صنعتی واقعی در گوانگدونگ چین، با تعویض سینی غیرمشبک با مشبک در مسیرهای اصلی، ضریب کاهش جریان (دریتینگ) از ۰.۶۵ به ۰.۷۹ بهبود یافت. نتیجه این تغییر، کاهش ۱۴ درصدی در هزینه کابلها به دلیل امکان استفاده از سطح مقطع کوچکتر بود.
وقتی کابلها ۴۰ درصد فضای سینی را پر میکنند، اختلاف دمای داخل سینی مشبک و غیرمشبک در بار کامل میتواند به ۸ تا ۱۲ درجه سانتیگراد برسد. این عدد یعنی در سینی غیرمشبک، کابلها عملاً در یک محفظه گرمتر کار میکنند. برای کابلهای قدرت با جریان بالا، این شرایط میتواند عمر مفید کابل را تا ۳۰ درصد کاهش دهد.
بر اساس استاندارد IEC 60364-5-52، سینی غیرمشبک با درب بسته میتواند نیاز به کاهش جریان ۲۰ تا ۳۰ درصدی داشته باشد. این در حالی است که سینی مشبک معمولاً فقط ۵ تا ۱۵ درصد کاهش جریان نیاز دارد. این تفاوت در طراحی سیستمهای توزیع برق کاملاً تعیینکننده است.
خلاصه فنی: سینی کابل مشبک با سطح باز (۳۰ تا ۵۰ درصد) تهویه عالی و کاهش دما تا ۱۲ درجه سانتیگراد را فراهم میکند، اما سینی غیرمشبک (ساده) با محفظه کاملاً بسته، حفاظت فیزیکی ۱۰۰٪ در برابر گردوغبار و رطوبت ارائه میدهد. برای کابلهای قدرت با بار حرارتی بالا، مشبک انتخاب برتر است. برای محیطهای آلوده و مرطوب، غیرمشبک را انتخاب کنید.
محافظت فیزیکی و محیطی: برتری غیرمشبک
سینی غیرمشبک وقتی پای محافظت از کابلها در میان باشد، حرف اول را میزند. سطح کاملاً بسته آن از ورود گردوغبار، ذرات معلق، روغن، مواد شیمیایی و رطوبت جلوگیری میکند. این ویژگی در صنایع غذایی، دارویی، شیمیایی و پتروشیمی یک الزام ایمنی است.
در محیطهای با خطر انفجار یا جرقه، سینی غیرمشبک با درب میتواند از تماس ذرات داغ با گازها و بخارات قابل اشتعال جلوگیری کند. همچنین در برابر تداخل الکترومغناطیسی (EMI) عملکرد بهتری دارد و برای کابلهای سیگنال حساس، محافظت بیشتری فراهم میکند.
در مقابل، سینی مشبک با وجود سوراخها، سطح حفاظت کمتری دارد. اگرچه میتوان با نصب درب، این ضعف را تا حدی جبران کرد، اما همچنان مسیرهای ورود ذرات ریز باز میمانند. در فضاهای باز و محیطهای تمیز اما این مسأله چندان بحرانی نیست و مزایای تهویه بر آن میچربد.
خرید مستقیم و بدون واسطه انواع سینی و نردبان کابل از تولید کننده
ظرفیت باربری و کلاسهای استاندارد
استاندارد IEC 61537 سینیهای کابل را بر اساس بار به کلاسهای A تا D تقسیم میکند. کلاس A برای بار ۵۰ کیلوگرم بر متر، کلاس B برای ۱۰۰ کیلوگرم بر متر، کلاس C برای ۱۵۰ کیلوگرم بر متر و کلاس D برای ۲۰۰ کیلوگرم بر متر تعریف شده است.
سینی غیرمشبک به دلیل سطح مقطع پیوسته، به راحتی به کلاسهای C و D میرسد. برای مثال، یک سینی غیرمشبک با عرض ۶۰۰ میلیمتر و ضخامت ۱.۵ میلیمتر میتواند بار ۲۰۰ کیلوگرم بر متر را در دهانه ۱.۵ متر تحمل کند. همین شرایط برای سینی مشبک معمولاً به کلاس A یا B ختم میشود.
در عمل، برای کابلهای قدرت سنگین (بالای ۴۰ کیلوگرم بر متر) و دهانههای بلند (۳ تا ۶ متر)، سینی مشبک انتخاب مناسبی نیست. در این شرایط یا باید سراغ سینی غیرمشبک رفت یا از سینی نردبانی استفاده کرد. سینی مشبک برای بارهای متوسط (۱۵ تا ۲۵ کیلوگرم بر متر) و دهانههای ۲ تا ۳ متر بهینه است.
مقایسه ابعاد و مشخصات فنی
ابعاد استاندارد سینیهای کابل در بازار ایران و بر اساس استانداردهای بینالمللی به شرح زیر است:
| پارامتر | سینی مشبک | سینی غیرمشبک |
|---|---|---|
| عرض استاندارد (mm) | ۱۰۰، ۱۵۰، ۲۰۰، ۳۰۰، ۴۵۰، ۶۰۰ | ۲۵، ۳۰، ۴۵، ۶۰، ۷۵، ۹۰ |
| ارتفاع لبه (mm) | ۲۵، ۵۰، ۷۵، ۱۰۰ | ۷.۵، ۱۰، ۱۲.۵، ۱۵ |
| طول استاندارد (mm) | ۲۰۰۰، ۲۵۰۰، ۳۰۰۰ | ۲۰۰۰، ۲۵۰۰، ۳۰۰۰ |
| ضخامت ورق (mm) | ۱.۲، ۱.۵، ۲.۰ | ۱.۲، ۱.۵، ۲.۰ |
| سطح مقطع باز | ۳۰-۵۰٪ | ۰٪ |
منبع: مشخصات تولیدکنندگان داخلی و استاندارد IEC 61537
وزن، حمل و نصب
سینی مشبک به دلیل حذف فلز در بخشهای سوراخشده، ۲۰ تا ۳۰ درصد سبکتر از مدل غیرمشبک همعرض است. این کاهش وزن سه مزیت عملی دارد: اول، نیروی کار کمتری برای حمل و نصب نیاز است. دوم، سازههای نگهدارنده میتوانند سبکتر انتخاب شوند. سوم، در پروژههای مرتفع یا سقفی، فشار کمتری به سازه ساختمان وارد میشود.
در مقابل، سینی غیرمشبک سنگینتر است و نصب آن به دقت بیشتری نیاز دارد. اما همین وزن بیشتر، پایداری بهتری در برابر لرزش و ضربه ایجاد میکند. در محیطهای صنعتی با ارتعاشات مداوم، این پایداری یک مزیت محسوب میشود.
جدول انتخاب: کدام سینی برای چه شرایطی مناسب است؟
جدول زیر راهنمای سریع تصمیمگیری بر اساس نیاز پروژه است:
| شرایط پروژه | توصیه | دلیل فنی |
|---|---|---|
| کابلهای قدرت با جریان بالا (بالای ۲۰۰ آمپر) | مشبک | نیاز به دفع حرارت بالا |
| کابلهای کنترل و ابزار دقیق (بار حرارتی کم) | غیرمشبک یا مشبک | حفاظت در برابر نویز و آسیب فیزیکی |
| محیطهای مرطوب و شیمیایی (پتروشیمی، صنایع غذایی) | غیرمشبک | محافظت کامل در برابر مواد خورنده و ذرات |
| مراکز داده و اتاقهای سرور (حساس به دما) | مشبک | تهویه مداوم و کاهش هزینه خنکسازی |
| بارهای سنگین (بیش از ۱۰۰ kg/m) | غیرمشبک | ظرفیت باربری ۱۰-۲۰٪ بیشتر |
| مسیرهای پرگردوغبار (کارخانه سیمان، معادن) | غیرمشبک + درب | جلوگیری از نفوذ ذرات ساینده |
| نیاز به دسترسی مکرر برای بازرسی و تعمیر | مشبک | بازرسی بصری آسان بدون بازکردن درب |
| نصب در ارتفاع یا فضای محدود | مشبک | وزن سبکتر، نصب سریعتر |
| حفاظت EMI/RFI برای کابلهای سیگنال حساس | غیرمشبک | محفظه بسته محافظت الکترومغناطیسی بهتری دارد |
هزینهها: فقط قیمت اولیه نیست
قیمت اولیه سینی غیرمشبک معمولاً پایینتر است، چون فرآیند تولید سادهتری دارد. اما این تمام ماجرا نیست. هزینههای واقعی باید در کل چرخه عمر سیستم محاسبه شود:
سینی مشبک: قیمت اولیه کمی بالاتر، اما کاهش ۵ تا ۱۵ درصدی در مقطع کابلها (به دلیل تهویه بهتر)، هزینههای خنکسازی کمتر، و عمر طولانیتر کابلها (به دلیل دمای پایینتر) در مجموع میتواند ۱۰ تا ۲۰ درصد صرفهجویی در هزینه کل مالکیت (TCO) ایجاد کند.
سینی غیرمشبک: قیمت اولیه پایینتر، اما نیاز به مقاطع بزرگتر کابل (دریتینگ بالاتر) و در برخی موارد نیاز به سیستمهای خنککننده مکانیکی. این هزینههای پنهان میتواند در بلندمدت گرانتر تمام شود.
برای پروژههای کوچک یا مسیرهای کوتاه (زیر ۵۰ متر)، اختلاف هزینه ناچیز است و میتوان بر اساس اولویتهای دیگر تصمیم گرفت. اما در پروژههای بزرگ با هزاران متر سینی کابل، تحلیل TCO ضروری است.
موارد خاص و استثناها
- سینی مشبک با درب: وقتی هم تهویه میخواهید و هم محافظت فیزیکی. درب از سقوط اشیاء جلوگیری میکند، اما تهویه همچنان از طریق سوراخهای کف انجام میشود.
- سینی غیرمشبک منقطع: در مسیرهای طولانی میتوان هر چند متر یک قطعه مشبک قرار داد تا تهویه موضعی انجام شود و در عین حال حفاظت کلی حفظ گردد.
- محیطهای خاص: در صنایع غذایی، سینی مشبک مزیت دیگری هم دارد: موشها و جوندگان محیطهای بسته و تاریک را دوست دارند. سینی مشبک به دلیل باز بودن، این فضا را از آنها میگیرد و خطر جویدن کابل کاهش مییابد.
سوالات متداول
۱. آیا میتوان از سینی مشبک در فضای باز استفاده کرد؟
بله، اما باید جنس آن گالوانیزه گرم یا استیل ضدزنگ باشد تا در برابر باران و رطوبت مقاومت کند. در مناطق با گردوغبار زیاد، بهتر است از درب استفاده شود. برای شرایط خورنده شدید (نزدیک دریا)، استیل ۳۱۶ یا آلومینیوم توصیه میشود.
۲. تفاوت قیمت سینی مشبک و غیرمشبک چقدر است؟
در بازار ایران (سال ۱۴۰۴)، سینی مشبک معمولاً ۱۰ تا ۱۵ درصد گرانتر از مدل غیرمشبک همعرض است. این اختلاف به دلیل هزینه اضافی فرآیند پانچ است. اما همانطور که گفتیم، هزینه کل پروژه باید با در نظر گرفتن کابلها و مصرف انرژی محاسبه شود.
۳. برای کابلهای فیبر نوری کدام نوع مناسبتر است؟
فیبر نوری جریان الکتریکی ندارد و گرما تولید نمیکند، بنابراین تهویه اولویت نیست. اما حفاظت فیزیکی از فیبرها بسیار مهم است. سینی غیرمشبک با درب انتخاب بهتری است، چون فیبر را از خمشدگی، ضربه و گردوغبار محافظت میکند.
۴. استاندارد مرجع برای انتخاب سینی کابل چیست؟
استاندارد اصلی بینالمللی IEC 61537 است که الزامات مکانیکی، الکتریکی و حرارتی را تعیین میکند. در آمریکای شمالی از NEMA VE 1 و در ایران از مبحث ۱۳ مقررات ملی ساختمان استفاده میشود.
۵. آیا میتوان سینی مشبک را به جای سینی غیرمشبک در پارکینگها استفاده کرد؟
بله، سینی مشبک در پارکینگها رایج است. تهویه مناسب از تجمع گرما جلوگیری میکند. اما اگر نگران چکه آب از طبقات بالایی هستید، سینی غیرمشبک با درب مناسبتر است.
۶. طول عمر کابل در سینی مشبک چقدر بیشتر است؟
به دلیل دمای عملیاتی پایینتر، عمر مفید کابلها در سینی مشبک میتواند تا ۳۰ درصد افزایش یابد. این عدد بسته به شرایط بار و محیط متغیر است، اما بهطور کلی تهویه بهتر مساوی است با عمر طولانیتر عایق کابل.
۷. کدام نوع برای نصب در ارتفاع و سقفهای کاذب بهتر است؟
سینی مشبک به دلیل وزن کمتر و نصب آسانتر، برای فضاهای مرتفع و سقفی مناسبتر است. کارگران راحتتر آن را حمل میکنند و فشار کمتری به سازه سقف وارد میشود. اما اگر مسیر از روی تجهیزات حساس عبور میکند، سینی غیرمشبک ایمنی بیشتری دارد.
جمعبندی
انتخاب بین سینی کابل مشبک و غیرمشبک یک تصمیم سیاه و سفید نیست. باید شرایط پروژه را دقیق بررسی کنید:
- اگر دفع حرارت اولویت است: سینی مشبک. (مراکز داده، کابلهای قدرت، مسیرهای طولانی)
- اگر محافظت از آلودگی اولویت است: سینی غیرمشبک. (صنایع غذایی، شیمیایی، محیطهای مرطوب)
- اگر بار کابلها سنگین است: سینی غیرمشبک یا نردبانی.
- اگر نصب سریع و هزینه اجرا مهم است: سینی مشبک.
در نهایت، همیشه به استاندارد IEC 61537 استناد کنید و تحلیل هزینه کل چرخه عمر را جایگزین نگاه صرف به قیمت اولیه کنید. انتخاب درست، ایمنی، کارایی و عمر مفید تأسیسات شما را تضمین میکند.
