وقتی پای نصب سینی کابل در فضای بالای سقف کاذب وسط باشد، خیلیها کار را دست کم میگیرند. فکر میکنند همین که سینی را بیندازند زیر سقف اصلی و چندتا راد ببندند، کار تمام است.
اما در عمل، این فضای محدود و بسته پر است از چالشهای واقعی: تداخل با کانالهای هوا، لولههای آتشنشانی، نبود دسترسی کافی برای سرویس و مهمتر از همه، الزامات سختگیرانه استانداردها که اگر نادیده گرفته شوند، پروژه را به خاک سیاه مینشانند.
در این مطلب تخصصی از تابان پارس تولید کننده و تامین کننده انواع سینی کابل و نردبان کابل باکیفیت ، بدون کلیگویی و با تکیه بر اعداد و الزامات اجرایی، دقیق و شفاف توضیح میدهیم که نصب سینی کابل روی سقف کاذب چطور باید انجام شود، چه فواصلی مجاز است و چه استانداردهایی حکمفرما هستند.
چرا نصب روی سقف کاذب حساسیت بیشتری دارد؟
سقف کاذب یک فضای مخفی و محصور بین دال بتنی بالا و پنلهای گچی یا فلزی پایین است. دسترسی به این فضا محدود است؛ معمولاً فقط از طریق دریچههای بازدید میتوان وارد آن شد. اگر سینی کابل را طوری نصب کنید که بعداً برای اضافه کردن کابل یا تعمیرات مجبور شوید بخشی از سقف کاذب را خراب کنید، هم هزینه تعمیرات سر به فلک میکشد، هم بهرهبردار را کلافه میکند.
از طرفی، تراکم تجهیزات در این فضا بالاست: کانالهای تهویه، لولههای آب و گاز، سیستم اطفای حریق و کابلهای برق و شبکه همگی در یک فضای محدود کنار هم قرار میگیرند. بدون فاصلهگذاری درست، هم تداخل الکترومغناطیسی پیش میآید، هم خطر گسترش آتش در طول سینی جدی میشود.
استانداردهای اصلی که باید بشناسید
برخلاف تصور رایج، مبحث ۱۳ مقررات ملی ساختمان ایران مستقیماً دستورالعملی برای فاصله سینی کابل از سقف کاذب ارائه نمیدهد. در این مبحث صرفاً به کلیات کابلکشی و فواصل مجاز از لولههای گاز و آب اشاره شده است. بنابراین برای تعیین تکلیف باید سراغ استانداردهای بینالمللی رفت که صنعت برق ایران هم آنها را به رسمیت میشناسد. سه استاندارد اصلی که در پروژههای داخلی مبنای کار قرار میگیرند عبارتند از:
- IEC 61537: استاندارد بینالمللی برای سیستمهای سینی کابل و نردبان کابل. این استاندارد همه چیز را از جنس و بارگذاری تا فواصل نصب و الزامات دسترسی پوشش میدهد. طبق این استاندارد، حداقل فاصله عمودی بالای سینی برای دسترسی و کشش کابل ۳۰۰ میلیمتر است.
- NEC Article 392 (NFPA 70): کد ملی برق آمریکا که در نبود دستورالعمل داخلی، در بسیاری از پروژههای صنعتی و ساختمانی ایران مرجع قرار میگیرد. ماده 392.18(F) در نسخه ۲۰۲۶ صراحتاً میگوید: «حداقل ۱۲ اینچ (۳۰۵ میلیمتر) فضای دسترسی بالای سینی کابل باید تأمین و حفظ شود.»
- NEMA VE 2: راهنمای عملی نصب سینی کابل که توسط انجمن تولیدکنندگان تجهیزات الکتریکی آمریکا تدوین شده و جزئیات اجرایی نصب، نگهداری و بازرسی را مشخص میکند.
در غیاب یک دستورالعمل بومی جامع، مهندسان مشاور و پیمانکاران ایرانی معمولاً الزامات NEC و IEC را ملاک طراحی قرار میدهند. این رویه در پروژههای نفت، گاز، پتروشیمی و ساختمانهای بلندمرتبه کاملاً جا افتاده است.
نکته حیاتی: حداقل فاصله عمودی بالای سینی کابل تا سقف کاذب طبق IEC 61537 و NEC 392.18(F) برابر با ۳۰۰ میلیمتر (۱۲ اینچ) است. این فاصله برای دسترسی تعمیراتی، خنکسازی کابلها و جلوگیری از تداخل با سایر تأسیسات اجباری محسوب میشود. رعایت نکردن آن یعنی ریسک آتشسوزی، خرابی کابل و عدم تأیید بازرس.
خرید مستقیم سینی و نردبان کابل با بهترین قیمت بازار لاله زار — استاندارد IEC

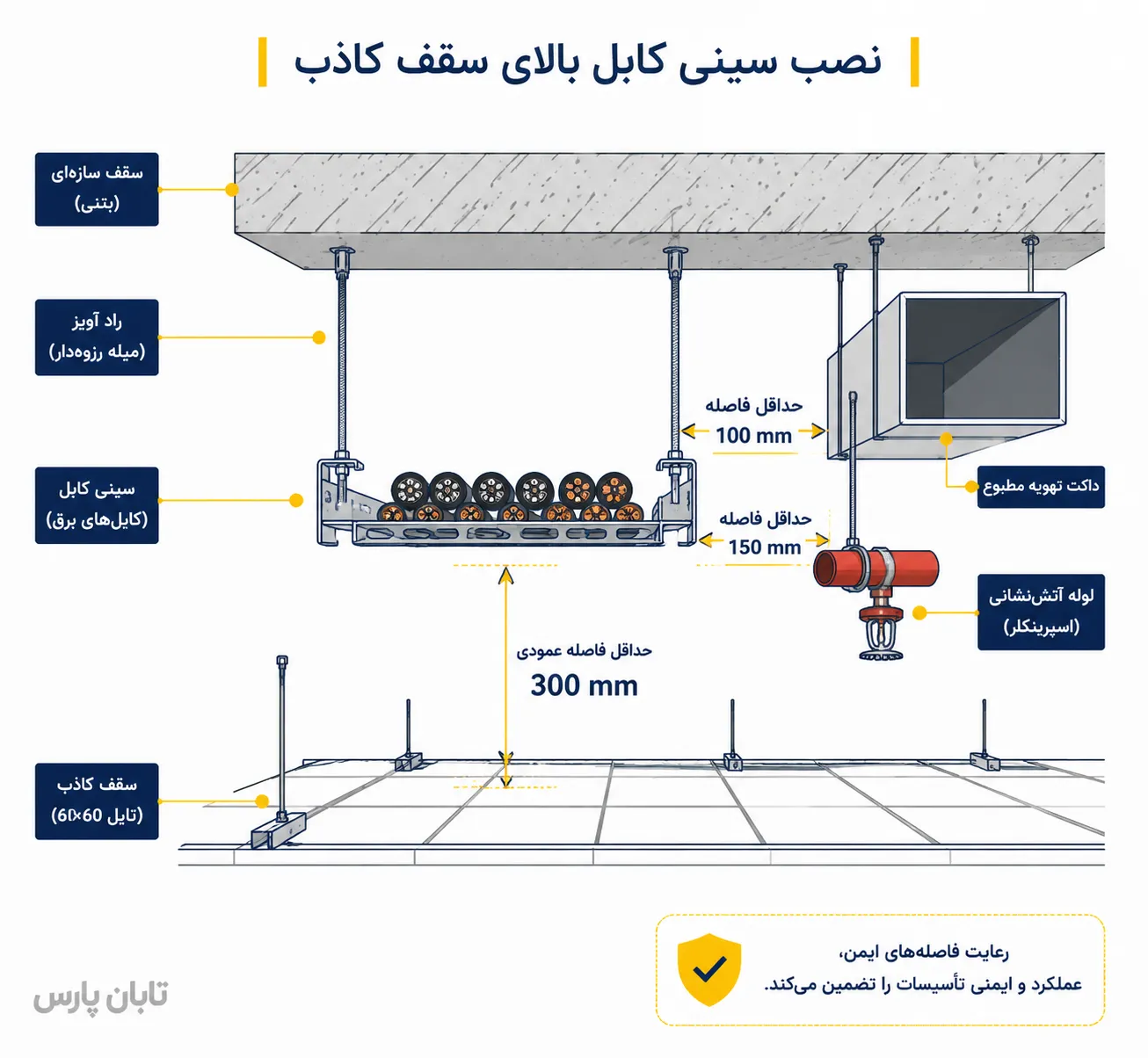

فاصله مجاز عمودی از سقف کاذب چقدر است؟
عدد طلایی که در طراحیها و اجراهای استاندارد میبینید ۳۰۰ میلیمتر است. این فاصله از بالاترین نقطه سینی (لبه بالایی یا کابلهای درون آن، هرکدام که بالاتر باشد) تا پایینترین سطح سقف کاذب یا هر مانع دیگر اندازهگیری میشود. چرا ۳۰۰ میلیمتر؟ سه دلیل اصلی دارد:
- دسترسی فیزیکی: یک تکنسین باید بتواند دست و ابزار خود را برای کشیدن کابل جدید، باز کردن بستها یا تعمیر کابل معیوب وارد فضای بالای سینی کند. فاصله کمتر از ۲۵۰ میلیمتر عملاً این کار را غیرممکن میکند.
- خنکسازی: کابلهای برق وقتی تحت بار کامل کار میکنند گرما تولید میکنند. اگر سینی را به سقف بچسبانید، گرما محبوس میشود و دمای کابل بالا میرود. افزایش ۱۰ درجهای دمای کابل میتواند عمر عایق آن را نصف کند. فضای ۳۰۰ میلیمتری اجازه میدهد هوا جریان داشته باشد و گرما دفع شود.
- بازرسی: بازرسان باید بتوانند مسیر کابلها، اتصالات، بستها و ساپورتها را ببینند و بررسی کنند. بدون این فاصله، بازرسی چشمی غیرممکن است.
مهم: این ۳۰۰ میلیمتر یک حداقل مطلق است. در پروژههایی که کابلهای قطور (با قطر بالای ۵۰ میلیمتر) در سینی قرار میگیرند، استاندارد CEC کانادا فاصله ۳۰۰ میلیمتری بین طبقات سینیها را الزامی میکند. برای سینیهای تکطبقه هم اگر کابلهای سنگین داشته باشید، بهتر است این فاصله را به ۳۵۰ تا ۴۰۰ میلیمتر افزایش دهید.
فاصله افقی و جانبی چقدر باید باشد؟
فاصله عمودی فقط یک طرف ماجراست. در فضای شلوغ بالای سقف کاذب، فواصل افقی هم به شدت اهمیت دارند. طبق IEC 61537 و رویههای اجرایی معتبر:
- فاصله جانبی بین سینی کابل و دیوار یا مانع ثابت: حداقل ۷۵ میلیمتر.
- فاصله بین دو سینی کابل که در یک ردیف کنار هم نصب میشوند: حداقل ۱۵۰ میلیمتر.
- فاصله از کانالهای تهویه و لولههای آتشنشانی: حداقل ۳۰۰ میلیمتر، مگر اینکه یک مانع فیزیکی (سپر) بین آنها نصب شود.
- فاصله از لولههای گاز: طبق مبحث ۱۳ مقررات ملی، در مسیرهای موازی حداقل ۱ متر و در مسیرهای متقاطع حداقل ۵۰ سانتیمتر.
- عرض راهروی دسترسی در کنار سینی برای تعمیرات: ۶۰۰ تا ۹۰۰ میلیمتر بسته به مقررات محلی.
در عمل، خیلی از نصابها این فواصل را نادیده میگیرند. نتیجه کار سینیای است که از یک طرف به کانال کولر چسبیده و از طرف دیگر به لولههای اسپرینکلر. این وضعیت هم دسترسی را سلب میکند، هم در صورت بروز حادثه، آتش به راحتی از سینی به کانال یا لوله منتقل میشود.
فاصله مجاز ساپورتها و بارگذاری
فاصله بین تکیهگاههای سینی کابل مستقیماً روی سلامت سازه و کابلها اثر میگذارد. استانداردهای NEMA VE 2 و IEC 61537 اعداد مشخصی برای حداکثر فاصله ساپورتها ارائه میدهند:
- برای سینی نردبانی (Ladder): حداکثر ۳ متر بین دو ساپورت.
- برای سینی سوراخدار (Perforated): حداکثر ۲ متر بین دو ساپورت.
- برای سینی سبدی (Wire Mesh): حداکثر ۱.۵ متر بین دو ساپورت (بسته به عرض و بار).
این فواصل برای بارگذاری استاندارد (حدود ۱۰۰ کیلوگرم بر متر) محاسبه شدهاند. اگر کابلهای سنگینتری در سینی میگذارید، باید فاصله ساپورتها را کمتر کنید. فرمول سرانگشتی این است: با نصف کردن فاصله ساپورت، ظرفیت باربری تقریباً دو برابر میشود. در پروژههای سنگین صنعتی، دیدن فواصل ۱.۵ متری حتی برای سینی نردبانی هم عادی است.
حداکثر خیز مجاز در وسط دهانه بین دو ساپورت هم نباید از L/200 تجاوز کند. یعنی برای یک دهانه ۳ متری، خیز وسط دهانه نباید بیشتر از ۱۵ میلیمتر باشد. اگر خیز از این حد بگذرد، کابلها تحت کشش و فشار اضافی قرار میگیرند و اتصالات بین قطعات سینی هم به مرور شل میشوند.
نحوه اتصال به سازه سقف کاذب
سینی کابل هرگز نباید مستقیماً به تایلها یا شبکه فلزی سقف کاذب متصل شود. سقف کاذب تحمل وزن سینی پر از کابل را ندارد و اتصال به آن فاجعه است. تکیهگاهها باید به سقف اصلی (دال بتنی یا اسکلت فلزی ساختمان) مهار شوند. روشهای مرسوم:
- رادهای رزوهدار M10 یا M12: از دال سقف آویزان میشوند و سینی روی آنها سوار میشود. حداقل قطر راد طبق NEMA باید ۱۲ میلیمتر (نیم اینچ) باشد.
- پایههای L شکل دیواری: در کنارهها به دیوار برشی یا ستون متصل میشوند.
- یونیاسترات : پروفیلهای فولادی شیاردار که به سقف اصلی بسته میشوند و سینی روی آنها قرار میگیرد.
در همه این روشها، باید از انکر بولتهای تأیید شده (مکانیکی یا شیمیایی) برای اتصال به بتن استفاده کنید. آزمایش بیرونکشیدگی (Pull-out test) برای حداقل ۵٪ از انکرها الزامی است. در مناطق با خطر زلزله، بستهای لرزهای جانبی هم باید طبق ASCE 7-22 یا استاندارد ۲۸۰۰ ایران تعبیه شوند.
همبندی و ارتینگ
تمام قطعات فلزی سینی کابل باید از نظر الکتریکی به هم پیوسته و به سیستم ارت ساختمان متصل شوند. این کار دو هدف دارد: اول ایجاد مسیر برگشت جریان خطا، و دوم جلوگیری از ایجاد اختلاف پتانسیل خطرناک بین بخشهای مختلف. طبق NEC، مقاومت اتصال بین دو قطعه مجاور سینی نباید از ۰.۱ اهم بیشتر باشد. برای این کار از جامپرهای مسی با سطح مقطع حداقل ۱۶ میلیمتر مربع استفاده میشود که دو طرف آن به پیچهای اتصال سینی بسته میشود.
در فضای بالای سقف کاذب که احتمال تجمع گرد و غبار و رطوبت بالاست، اتصالات ارت باید از نوع ضدزنگ (فولاد گالوانیزه گرم یا استیل ضدزنگ) انتخاب شوند. بازرسی دورهای این اتصالات هم نباید فراموش شود.
جدول خلاصه فواصل مجاز
| نوع فاصله | حداقل مقدار | استاندارد مرجع |
|---|---|---|
| عمودی بالای سینی تا سقف کاذب | ۳۰۰ میلیمتر | IEC 61537, NEC 392.18(F) |
| افقی جانبی (سینی تا دیوار) | ۷۵ میلیمتر | IEC 61537 |
| بین دو سینی مجاور (همسطح) | ۱۵۰ میلیمتر | NEMA VE 2 |
| از کانال تهویه و لوله آتشنشانی | ۳۰۰ میلیمتر | NEC / CEC |
| از لوله گاز (موازی) | ۱۰۰۰ میلیمتر | مبحث ۱۳ مقررات ملی |
| از لوله گاز (متقاطع) | ۵۰۰ میلیمتر | مبحث ۱۳ مقررات ملی |
| فاصله ساپورتها (نردبانی) | ۳ متر حداکثر | NEMA VE 2 |
| فاصله ساپورتها (سوراخدار) | ۲ متر حداکثر | NEMA VE 2 |
| عرض راهروی دسترسی کنار سینی | ۶۰۰-۹۰۰ میلیمتر | مقررات محلی / NEC |
| پوشش فضای خالی اضافی در سینی | ۳۰-۴۰٪ سطح مقطع | NEMA VE 1 |
اشتباهات رایج که نباید مرتکب شوید
اول: چسباندن سینی به سقف کاذب. تعجب میکنید اگر بدانید چقدر این خطا تکرار میشود. سینی را مستقیم به پروفیلهای سقف کاذب میبندند. نتیجه: بعد از پر شدن سینی از کابل، کل سقف کاذب آویزان میشود یا تایلها میشکنند. همیشه سینی را از سقف اصلی آویزان کنید.
دوم: نادیده گرفتن فضای خالی اضافی. سینی که امروز ۴۰٪ پر است، سال آینده ۸۰٪ پر میشود. استاندارد NEMA VE 1 میگوید حداقل ۳۰ تا ۴۰ درصد سطح مقطع سینی را برای توسعههای آینده خالی بگذارید. هزینه اضافه کردن سینی جدید در فضای شلوغ سقف کاذب چندین برابر هزینه در نظر گرفتن یک سینی با عرض بیشتر از ابتداست.
سوم: استفاده از ساپورتهای نامناسب. راد رزوهدار M8 به جای M12، جوشکاری غیرمجاز به جای اتصالات پیچ و مهرهای استاندارد، انکرهای نامرغوب که بعد از یک سال لق میشوند. اینها خطاهایی هستند که در بازرسیها پروژه را رد میکنند.
چهارم: بیتوجهی به پوشش ضدحریق. وقتی سینی از دیوارهای ضدحریق عبور میکند، باید محل عبور با مواد ضدحریق تأیید شده (Fire-stop) آببندی شود. این کار ۲ تا ۴ ساعت به ازای هر نقطه نفوذ زمان میبرد و باید در برنامه زمانبندی پروژه دیده شود. جا انداختن این مرحله یعنی ریسک گسترش آتش بین بخشهای مختلف ساختمان.
سوالات متداول
آیا میتوان سینی کابل را مستقیماً روی تایلهای سقف کاذب قرار داد؟
اگر فضای خالی بالای سقف کاذب کمتر از ۳۰۰ میلیمتر باشد چه کنیم؟
فرق فاصله مجاز برای سینی کابل برق و سینی کابل شبکه چیست؟
آیا در ایران استاندارد ملی مشخصی برای نصب سینی کابل وجود دارد؟
هر چند وقت یک بار باید سینیهای نصب شده روی سقف کاذب بازرسی شوند؟
برای سینیهای چندطبقه در فضای سقف کاذب چه فاصلهای بین طبقات باید رعایت شود؟
آیا میتوان از سینی کابل بدون درب در فضای سقف کاذب استفاده کرد؟
جمعبندی
نصب سینی کابل روی سقف کاذب یک بازی با اعداد دقیق است، نه سلیقه. فاصله عمودی ۳۰۰ میلیمتری از سقف کاذب، فاصله ۷۵ میلیمتری از دیوار، فاصله ۱۵۰ میلیمتری بین سینیها، و فاصله ۲ تا ۳ متری بین ساپورتها اعدادی نیستند که بتوان سرسری از کنارشان گذشت.
این اعداد برآمده از دههها تجربه مهندسی و الزامات ایمنی هستند. در کنار این فواصل، مهار صحیح به سازه اصلی، همبندی الکتریکی اصولی، پیشبینی فضای توسعه آینده و رعایت الزامات ضدحریق مواردی هستند که یک نصب استاندارد را از یک کار دمدستی جدا میکنند.
اگر نقشههای اجرایی شما این اعداد را رعایت نکردهاند، قبل از سفارش سینی و شروع کار، طراحی را اصلاح کنید. هزینه اصلاح روی کاغذ یک صدم هزینه اصلاح بعد از نصب است.
