پر کردن سینی کابل چقدر مجاز است؟ ۷ نکته محاسبه ظرفیت و فضای کابل

پر کردن سینی کابل درصد ثابتی برای همه پروژه ها ندارد و مقدار مجاز آن به نوع سینی، نوع کابل، قطر خارجی کابل ها، نحوه چیدمان، استاندارد پروژه و ظرفیت باربری سینی بستگی دارد. برای محاسبه صحیح، ابتدا باید تعداد و قطر خارجی کابل ها مشخص شود، سپس فضای مورد نیاز کابل ها با روش مناسب محاسبه و با ظرفیت قابل استفاده سینی مقایسه شود. در برخی پروژه ها برای طراحی اولیه، بخشی از ظرفیت سینی به عنوان فضای رزرو سینی کابل در نظر گرفته می شود، اما نمی توان یک عدد ثابت مانند ۴۰ یا ۵۰ درصد را به عنوان قانون عمومی تمام سینی های کابل در نظر گرفت.

استانداردهایی مانند IEC ۶۱۵۳۷ الزامات مربوط به سیستم های سینی کابل و نردبان کابل را پوشش می دهند و در مقرراتی مانند NEC Article ۳۹۲ نیز ظرفیت مجاز بر اساس نوع کابل و نوع سینی تعیین می شود. بنابراین اگر هدف، انتخاب ابعاد مناسب سینی کابل برای یک پروژه واقعی است، باید علاوه بر فضای کابل، وزن کابل ها، شرایط حرارتی، فاصله ساپورت ها و امکان توسعه آینده نیز بررسی شود.

پر کردن سینی کابل چقدر مجاز است؟

مقدار مجاز پر شدن سینی کابل به شرایط طراحی بستگی دارد و نمی توان گفت تمام سینی ها باید دقیقا با یک درصد مشخص پر شوند. در طراحی اولیه معمولا تلاش می شود سینی به صورت کاملا فشرده پر نشود تا فضای کافی برای چیدمان، تعمیرات، تهویه و اضافه شدن کابل های آینده وجود داشته باشد.

در برخی روش های طراحی، درصد پرشدگی به عنوان یک معیار اولیه برای انتخاب اندازه سینی استفاده می شود. با این حال، مقررات فنی ممکن است برای انواع مختلف کابل و سینی روش های متفاوتی داشته باشند. برای نمونه، در NEC Article ۳۹۲ برای برخی ترکیب های کابل و سینی، ظرفیت بر اساس سطح مقطع کابل ها و عرض داخلی سینی مشخص می شود و برای بعضی کابل های بزرگ، مجموع قطر کابل ها و نحوه چیدمان اهمیت پیدا می کند.

بنابراین عبارت «حداکثر ۵۰ درصد» را نباید بدون مشخص کردن استاندارد و شرایط پروژه به عنوان یک قانون عمومی استفاده کرد. مقدار واقعی باید بر اساس مشخصات کابل، نوع سینی و ضوابط پروژه تعیین شود.

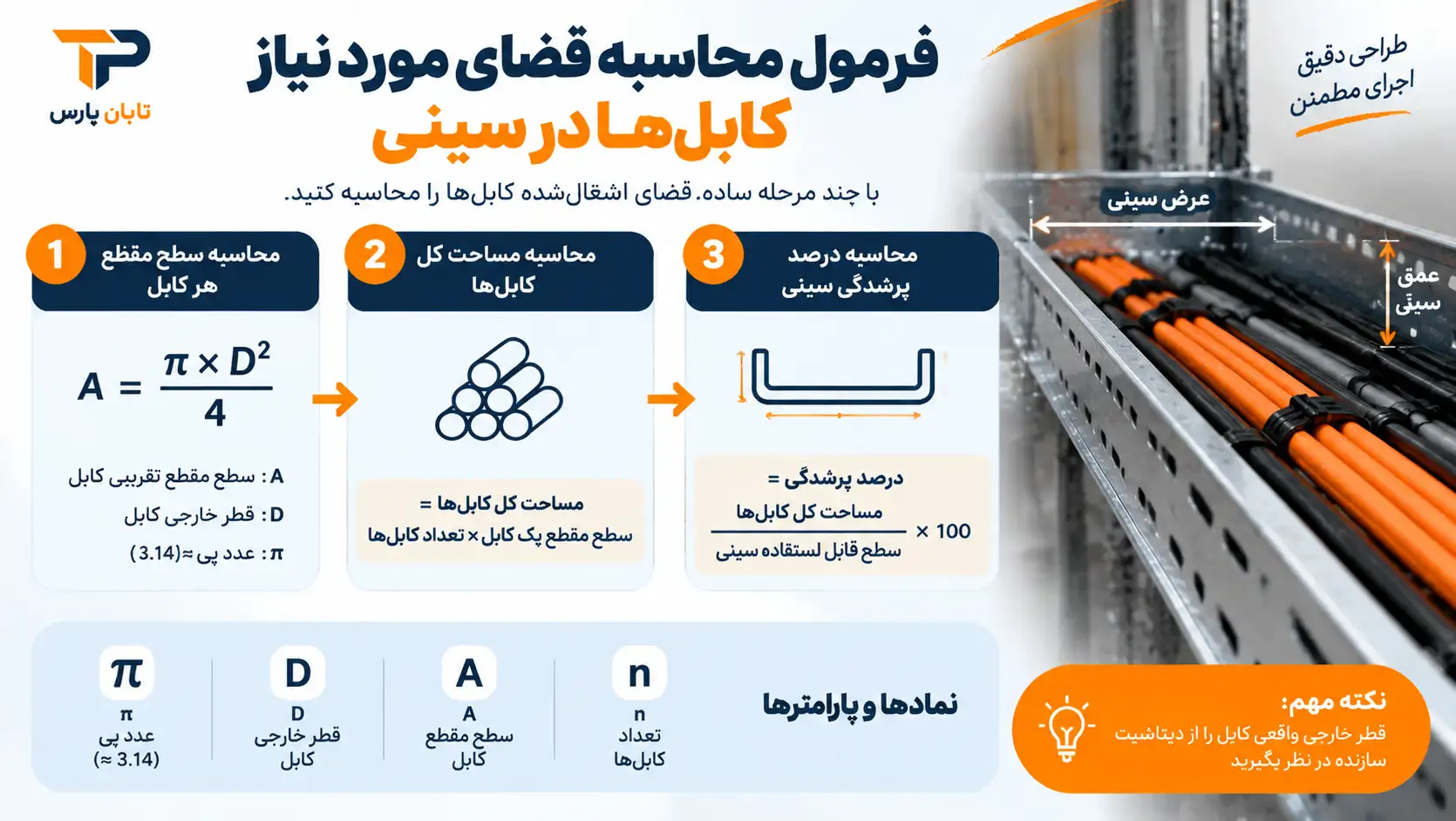

فرمول محاسبه فضای مورد نیاز کابل ها در سینی

برای محاسبه فضای مورد نیاز کابل های گرد، می توان سطح مقطع تقریبی هر کابل را از رابطه زیر به دست آورد:

A = π × D² ÷ 4

در این فرمول:

اگر تعداد کابل های مشابه را داشته باشیم، فضای تقریبی مورد نیاز از رابطه زیر محاسبه می شود:

مساحت کل کابل ها = سطح مقطع یک کابل × تعداد کابل ها

نکته مهم این است که در این محاسبه باید قطر خارجی واقعی کابل را در نظر گرفت، نه سطح مقطع هادی. برای مثال، کابل ۱۶ میلی متر مربع لزوما فضایی معادل یک دایره با قطر ۱۶ میلی متر اشغال نمی کند. عایق، روکش و ساختار کابل باعث می شوند قطر خارجی آن متفاوت باشد.

به همین دلیل، برای طراحی دقیق بهتر است قطر خارجی از دیتاشیت یا مشخصات فنی سازنده کابل استخراج شود.

مثال محاسبه پر شدن سینی کابل

فرض کنید در یک مسیر، ۲۰ کابل با قطر خارجی ۱۰ میلی متر قرار دارند.

ابتدا سطح مقطع یک کابل را محاسبه می کنیم:

۳.۱۴ × 10² ÷ ۴ = ۷۸.۵ میلی متر مربع

حالا برای ۲۰ کابل:

۷۸.۵ × ۲۰ = ۱۵۷۰ میلی متر مربع

بنابراین کابل ها در مجموع حدود ۱۵۷۰ میلی متر مربع سطح مقطع اشغال می کنند.

اگر سطح قابل استفاده سینی را ۵۰۰۰ میلی متر مربع در نظر بگیریم، نسبت سطح اشغال کابل ها به سطح قابل استفاده برابر است با:

۱۵۷۰ ÷ ۵۰۰۰ × ۱۰۰ = ۳۱.۴ درصد

در این مثال، سطح مقطع کابل ها حدود ۳۱.۴ درصد از سطح محاسباتی سینی را تشکیل می دهد. با این حال، همین عدد به تنهایی برای تایید نهایی سینی کافی نیست؛ زیرا نوع کابل، نحوه چیدمان، وزن کابل ها، ظرفیت باربری، شرایط حرارتی و استاندارد پروژه نیز باید بررسی شود.

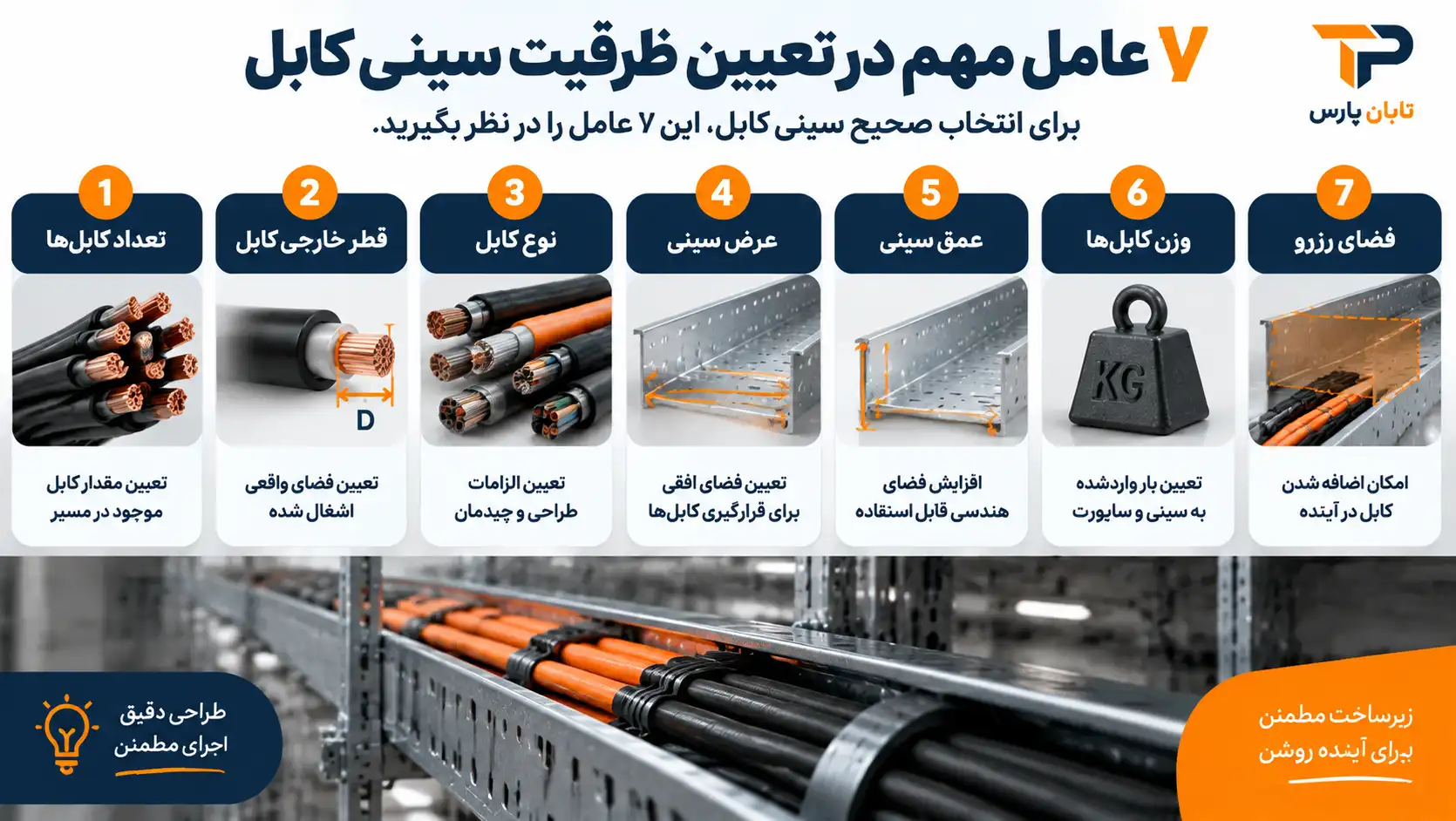

۷ عامل مهم در تعیین ظرفیت سینی کابل

ظرفیت سینی کابل فقط به عرض و عمق آن وابسته نیست. هنگام طراحی مسیر باید چند عامل به صورت همزمان بررسی شوند.

در نتیجه، ممکن است دو پروژه با تعداد یکسان کابل، به سینی هایی با ابعاد متفاوت نیاز داشته باشند؛ زیرا قطر کابل ها، وزن، نحوه چیدمان یا الزامات فنی آنها متفاوت است.

آیا ۵۰ درصد پر شدن سینی کابل مجاز است؟

عدد ۵۰ درصد در بسیاری از طراحی های اولیه به عنوان یک معیار احتیاطی یا فضای رزرو سینی کابل دیده می شود، اما ۵۰ درصد یک الزام عمومی برای تمام سینی های کابل نیست.

اگر پروژه بر اساس یک استاندارد مشخص طراحی می شود، ابتدا باید روش محاسبه همان استاندارد بررسی شود. برای برخی انواع کابل و سینی، ممکن است ظرفیت با مجموع سطح مقطع کابل ها مشخص شود و برای کابل های بزرگ تر، محدودیت های مربوط به چیدمان تک لایه یا مجموع قطر کابل ها اعمال شود.

بنابراین اگر در نقشه یا مشخصات فنی پروژه نوشته شده است که سینی باید حداکثر تا ۵۰ درصد پر شود، باید منبع این عدد مشخص باشد؛ برای مثال مشخصات کارفرما، استاندارد پروژه یا دستورالعمل طراحی.

استفاده از یک درصد ثابت بدون توجه به نوع کابل می تواند باعث انتخاب بیش از حد کوچک یا بیش از حد بزرگ سینی شود.

چرا نباید سینی کابل را کاملا پر کرد؟

پر کردن کامل سینی کابل باعث می شود فضای کافی برای جابه جایی، تعمیر، اضافه کردن کابل و دسترسی به مسیر باقی نماند. علاوه بر این، افزایش تراکم کابل ها می تواند شرایط دفع حرارت را تغییر دهد و در کابل های قدرت، بررسی ظرفیت جریان و ضرایب کاهش جریان اهمیت بیشتری پیدا کند.

از طرف دیگر، هر کابل وزن مشخصی دارد و مجموع وزن کابل ها مستقیما روی سینی، اتصالات و ساپورت ها اثر می گذارد. بنابراین ممکن است یک سینی از نظر فضای هندسی ظرفیت کافی داشته باشد اما از نظر مکانیکی برای وزن کابل ها مناسب نباشد.

در پروژه هایی که احتمال توسعه وجود دارد، پیش بینی فضای رزرو سینی کابل نیز اهمیت زیادی دارد. اگر سینی از ابتدا کاملا پر شود، اضافه کردن کابل های جدید ممکن است به اجرای مسیر جدید یا تعویض بخشی از سیستم کابل کشی نیاز داشته باشد.

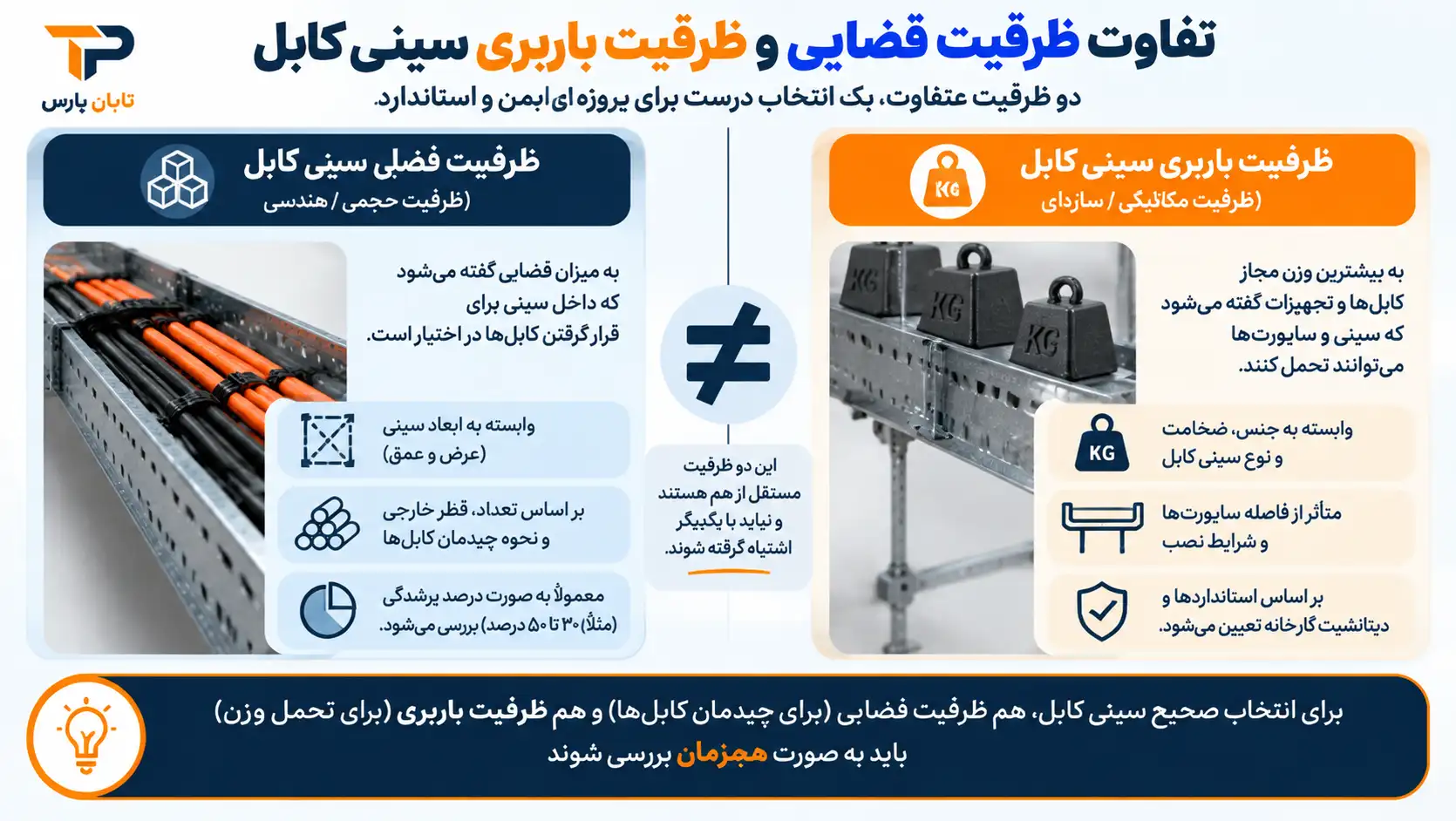

تفاوت ظرفیت فضایی و ظرفیت باربری سینی کابل

یکی از نکات مهم در طراحی، تفاوت بین «فضایی که کابل ها اشغال می کنند» و «وزنی که سینی می تواند تحمل کند» است. ظرفیت فضایی پاسخ می دهد که آیا کابل ها از نظر ابعاد و نحوه چیدمان در سینی قرار می گیرند یا خیر.

ظرفیت باربری پاسخ می دهد که آیا سینی و سیستم ساپورت آن می توانند وزن کابل ها را در فاصله مشخص بین تکیه گاه ها تحمل کنند یا خیر.

این دو موضوع باید جداگانه کنترل شوند. انتخاب سینی صرفا بر اساس عرض و تعداد کابل ها می تواند در پروژه های دارای کابل های سنگین، خطای طراحی ایجاد کند.

به همین دلیل، هنگام خرید سینی کابل فلزی باید علاوه بر ابعاد، ضخامت ورق، جنس و پوشش، ظرفیت باربری و شرایط نصب نیز بررسی شود.

چگونه عرض مناسب سینی کابل را انتخاب کنیم؟

برای انتخاب عرض مناسب، ابتدا باید لیست کابل های مسیر تهیه شود. سپس قطر خارجی هر کابل و تعداد آنها مشخص شود. بعد از محاسبه فضای مورد نیاز، باید ظرفیت رزرو مورد نظر پروژه نیز به آن اضافه شود.

فرآیند انتخاب را می توان به این شکل انجام داد:

1. تعداد و نوع کابل های مسیر را مشخص کنید.
2. قطر خارجی هر کابل را از اطلاعات فنی سازنده استخراج کنید.
3. فضای مورد نیاز کابل ها را محاسبه کنید.
4. نحوه چیدمان کابل ها را مشخص کنید.
5. فضای رزرو سینی کابل برای توسعه آینده را در نظر بگیرید.
6. ظرفیت باربری سینی و فاصله ساپورت ها را کنترل کنید.
7. عرض و عمق مناسب سینی را انتخاب کنید.

در پروژه هایی که کابل های متعددی با قطرهای متفاوت وجود دارند، بهتر است محاسبه برای هر گروه کابل به صورت جداگانه انجام شود و سپس نتیجه نهایی در طراحی مسیر لحاظ شود.

نقش قطر خارجی کابل در محاسبه ظرفیت

یکی از رایج ترین خطاها، استفاده از سطح مقطع هادی به جای قطر خارجی کابل است.

برای مثال، عدد ۲۵ میلی متر مربع که روی مشخصات یک کابل درج می شود، معمولا به سطح مقطع هادی اشاره دارد و نشان دهنده فضای واقعی اشغال شده توسط کابل نیست. کابل پس از اضافه شدن عایق، روکش و سایر لایه ها، قطر خارجی بیشتری خواهد داشت.

در نتیجه برای محاسبه فضای مورد نیاز سینی، باید قطر خارجی کابل را از اطلاعات فنی همان کابل به دست آورد.

این موضوع زمانی اهمیت بیشتری پیدا می کند که تعداد کابل ها زیاد باشد؛ زیرا اختلاف چند میلی متر در قطر هر کابل، در مجموع می تواند تغییر قابل توجهی در ابعاد مورد نیاز سینی ایجاد کند.

نحوه چیدمان کابل ها در سینی

نحوه قرارگیری کابل ها نیز بخشی از طراحی سیستم است. کابل ها نباید صرفا با هدف استفاده حداکثری از فضای سینی روی یکدیگر فشرده شوند.

در مسیرهای دارای کابل قدرت، شرایط حرارتی و نحوه عبور جریان اهمیت ویژه ای دارد. در مسیرهایی که کابل های قدرت، کنترل و دیتا در کنار یکدیگر قرار دارند نیز باید الزامات جداسازی و کاهش تداخل الکترومغناطیسی بررسی شود.

اگر تعداد کابل ها زیاد باشد، استفاده از نردبان کابل نیز می تواند به عنوان یک گزینه طراحی بررسی شود. انتخاب بین سینی و نردبان به نوع کابل، وزن، شرایط محیطی، نیاز به تهویه، نحوه نصب و الزامات پروژه بستگی دارد.

سینی کابل یا نردبان کابل؛ کدام برای مسیرهای پرتعداد مناسب است؟

سینی کابل و نردبان کابل هر دو برای نگهداری و هدایت کابل ها استفاده می شوند اما ساختار و ویژگی های آنها متفاوت است.

سینی کابل معمولا کف پیوسته یا مشبک دارد و کابل ها روی سطح آن قرار می گیرند. در مقابل، نردبان کابل دارای ریل های جانبی و پله هایی است که کابل ها روی آنها قرار می گیرند.

برای مسیرهایی که حجم کابل زیاد است، وزن کابل بالاست یا تهویه و دسترسی اهمیت بیشتری دارد، نردبان کابل می تواند یکی از گزینه های قابل بررسی باشد. البته انتخاب نهایی باید بر اساس مشخصات فنی پروژه انجام شود.

آیا افزایش عمق سینی باعث افزایش نامحدود ظرفیت می شود؟

خیر. افزایش عمق سینی به معنی افزایش نامحدود ظرفیت کابل نیست. فضای هندسی سینی تنها یکی از عوامل طراحی است. نحوه چیدمان کابل، الزامات استاندارد، وزن کابل ها، شرایط حرارتی و دسترسی برای تعمیرات نیز باید در نظر گرفته شود.

برای مثال، اگر سینی بسیار عمیق باشد اما کابل ها به دلیل شرایط طراحی نتوانند به صورت متراکم روی یکدیگر قرار بگیرند، تمام حجم داخلی سینی قابل استفاده نخواهد بود. بنابراین انتخاب سینی باید بر اساس ظرفیت واقعی مورد نیاز انجام شود، نه صرفا بیشترین حجم هندسی ممکن.

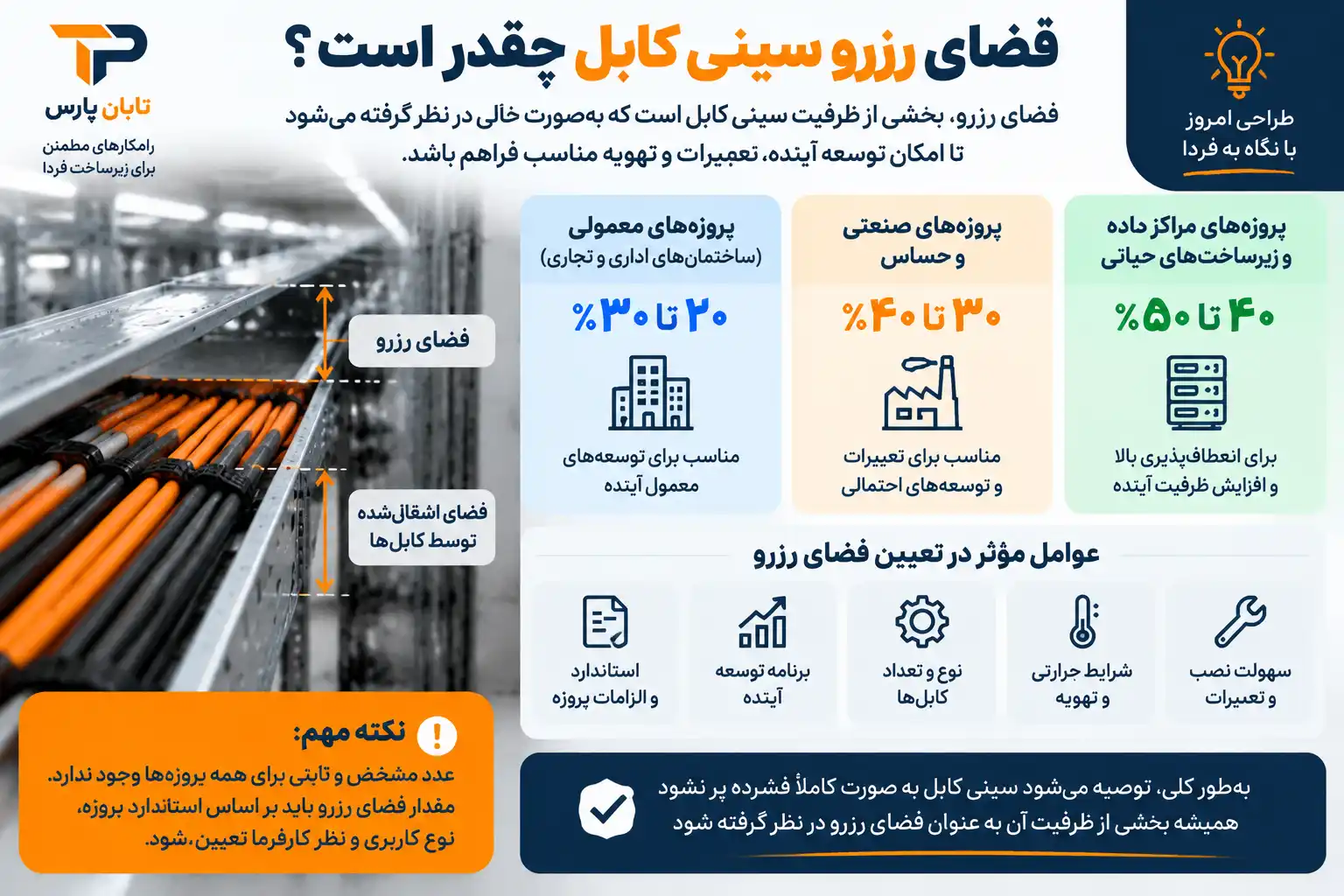

فضای رزرو سینی کابل چقدر باشد؟

فضای رزرو برای کابل های آینده عدد ثابتی ندارد و باید با توجه به نوع پروژه تعیین شود. در پروژه های صنعتی، کارخانه ها، ساختمان های بزرگ و زیرساخت هایی که احتمال توسعه آنها بالاست، پیش بینی مسیرهای آینده اهمیت بیشتری دارد. اگر تمام ظرفیت سینی از ابتدا مصرف شود، اضافه کردن کابل در آینده می تواند هزینه اجرای پروژه را افزایش دهد.

بهتر است قبل از انتخاب سینی مشخص شود که آیا پروژه در آینده نیاز به اضافه شدن مدار، کابل قدرت، کابل کنترل یا کابل دیتا خواهد داشت یا خیر.

در واقع، انتخاب سینی باید بر اساس این سوال انجام شود: آیا این سینی فقط نیاز فعلی را پوشش می دهد یا ظرفیت توسعه آینده را نیز دارد؟

چه زمانی باید از سینی کابل فلزی استفاده کرد؟

انتخاب جنس سینی به شرایط محیطی، وزن کابل، محل نصب، خوردگی، دما و مشخصات پروژه بستگی دارد. سینی های فلزی در پروژه های مختلف صنعتی و ساختمانی استفاده می شوند و نوع پوشش آنها می تواند بر مقاومت در برابر خوردگی تاثیر بگذارد.

در محیط های مرطوب یا خورنده، انتخاب پوشش مناسب اهمیت بیشتری دارد. در محیط های صنعتی نیز علاوه بر جنس، ضخامت ورق و ظرفیت باربری باید با شرایط واقعی پروژه تطبیق داشته باشد.

بنابراین هنگام سفارش سینی کابل فلزی نباید فقط عرض و طول آن مشخص شود؛ جنس، ضخامت، پوشش، اتصالات و شرایط نصب نیز باید در مشخصات فنی سفارش درج شوند.

اشتباهات رایج در محاسبه پر شدن سینی کابل

یکی از اشتباهات رایج، انتخاب سینی صرفا بر اساس تعداد کابل است. تعداد کابل به تنهایی نشان دهنده فضای مورد نیاز نیست و قطر خارجی کابل ها می تواند تفاوت زیادی ایجاد کند.

اشتباه دیگر، استفاده از قطر هادی به جای قطر خارجی کابل است. همچنین نباید بدون بررسی استاندارد پروژه، یک عدد ثابت مانند ۴۰ یا ۵۰ درصد را برای همه انواع سینی و کابل اعمال کرد.

نادیده گرفتن وزن کابل ها، فاصله ساپورت ها، شرایط حرارتی و فضای توسعه آینده نیز می تواند باعث انتخاب نامناسب سینی شود.

در نهایت، انتخاب سینی باید بر اساس مجموعه ای از عوامل انجام شود، نه فقط مقدار فضای خالی داخل آن.

برای محاسبه ظرفیت سینی کابل چه اطلاعاتی لازم است؟

برای یک محاسبه دقیق بهتر است اطلاعات زیر قبل از انتخاب سینی آماده باشد:

همچنین اگر کابل ها از برندهای مختلف تهیه می شوند، بهتر است قطر خارجی واقعی هر مدل از دیتاشیت همان محصول بررسی شود. به همین دلیل، دسترسی به اطلاعات دقیق سیم و کابل اعتماد البرز یا سایر برندهای مورد استفاده در پروژه می تواند در مرحله محاسبه مفید باشد.

جمع بندی پر کردن سینی کابل

پر کردن سینی کابل یک درصد ثابت و عمومی ندارد. برای تعیین ظرفیت مناسب باید تعداد کابل ها، قطر خارجی، نوع کابل، نحوه چیدمان، استاندارد پروژه، ظرفیت باربری و فضای مورد نیاز برای توسعه آینده بررسی شود.

برای محاسبه اولیه، می توان سطح مقطع کابل های گرد را با فرمول π × D² ÷ ۴ به دست آورد و مجموع فضای اشغال شده را محاسبه کرد؛ اما این محاسبه به تنهایی جایگزین بررسی الزامات استاندارد و ظرفیت مکانیکی سینی نمی شود.

اگر کابل های پروژه زیاد یا سنگین هستند، علاوه بر محاسبه فضای اشغال شده باید ظرفیت باربری سینی و ساپورت ها نیز بررسی شود. در مسیرهایی که تهویه، دسترسی یا حجم کابل اهمیت بیشتری دارد، مقایسه سینی کابل با نردبان کابل نیز می تواند در انتخاب سیستم مناسب کمک کننده باشد.

سوالات متداول درباره پر کردن سینی کابل

1. پر کردن سینی کابل چقدر مجاز است؟
   مقدار مجاز به نوع کابل، نوع سینی، نحوه چیدمان و استاندارد پروژه بستگی دارد و نمی توان یک درصد ثابت را برای همه شرایط تعیین کرد.
2. فرمول محاسبه فضای مورد نیاز کابل در سینی چیست؟
   برای کابل گرد، سطح مقطع تقریبی از فرمول π × D² ÷ ۴ محاسبه می شود و سپس در تعداد کابل ها ضرب می شود. در این رابطه D باید قطر خارجی کابل باشد.
3. آیا می توان سینی کابل را تا ۱۰۰ درصد پر کرد؟
   پر کردن کامل سینی بدون بررسی الزامات فنی مناسب نیست. فضای کافی برای چیدمان، دفع حرارت، تعمیرات و توسعه آینده باید در طراحی لحاظ شود.

4. سینی کابل بهتر است یا نردبان کابل؟
   پاسخ به نوع کابل، وزن، شرایط نصب، تهویه و الزامات پروژه بستگی دارد. برای مسیرهای مختلف می توان مشخصات سینی کابل و نردبان کابل را با نیاز پروژه تطبیق داد.
