ظرفیت باربری سینی کابل چقدر است؟ جدول تحمل وزن + ۹ عامل موثر

ظرفیت باربری سینی کابل عدد ثابتی نیست و به عواملی مانند عرض و ضخامت سینی، ارتفاع لبه، جنس، نوع ساخت، وزن کابل ها و فاصله ساپورت ها بستگی دارد. به همین دلیل نمی توان گفت هر سینی کابل مثلا ۱۰۰ یا ۲۰۰ کیلوگرم بر متر تحمل می کند؛ ظرفیت واقعی باید برای مدل و دهانه مشخص بررسی شود.

به طور کلی، هرچه وزن کابل ها بیشتر و فاصله بین ساپورت ها بیشتر باشد، انتخاب سینی با ظرفیت باربری بالاتر اهمیت بیشتری پیدا می کند. برای مثال، یک سینی با عرض ۶۰۰ میلی متر در فاصله ساپورت ۱.۵ متر ممکن است ظرفیت متفاوتی نسبت به همان سینی در دهانه ۳ متر داشته باشد. همچنین افزایش ضخامت ورق معمولا مقاومت سینی را افزایش می دهد، اما به تنهایی معیار تعیین ظرفیت نیست. بنابراین برای انتخاب صحیح، ابتدا وزن کابل ها در هر متر محاسبه و سپس با ظرفیت مجاز سینی کابل در فاصله ساپورت واقعی مقایسه می شود.

در این مقاله، علاوه بر جدول تحمل وزن، روش محاسبه ظرفیت باربری سینی کابل، تاثیر ضخامت و عرض سینی، نقش فاصله ساپورت، بار متمرکز و نحوه انتخاب سینی مناسب برای پروژه را بررسی می کنیم.

ظرفیت باربری سینی کابل چیست؟

ظرفیت باربری سینی کابل حداکثر بار قابل تحمل توسط سیستم سینی در شرایط مشخص نصب است. این بار معمولا به صورت کیلوگرم بر متر (kg/m) بیان می شود و باید همراه با فاصله بین ساپورت ها یا طول دهانه در نظر گرفته شود.

این موضوع اهمیت زیادی دارد؛ زیرا سینی کابل به تنهایی یک قطعه جدا از سازه نیست. در زمان اجرا، سینی، ساپورت ها، رابط ها، اتصالات و نقاط تکیه گاه یک سیستم را تشکیل می دهند. اگر سینی ظرفیت کافی داشته باشد ولی فاصله ساپورت ها بیش از مقدار طراحی باشد، ظرفیت واقعی سیستم نیز تحت تاثیر قرار می گیرد.

به همین دلیل در مشخصات فنی سینی کابل، ظرفیت باربری معمولا همراه با Load و Span مشخص می شود. حتی در استانداردها و منابع فنی مرتبط با سینی کابل نیز ترکیب بار و دهانه اهمیت اساسی دارد و ظرفیت فقط بر اساس عرض سینی تعیین نمی شود.

سینی کابل چند کیلو تحمل می کند؟

پاسخ این سوال به مشخصات دقیق محصول بستگی دارد. در بازار، ظرفیت هایی مانند ۳۵، ۷۰، ۱۱۰ و ۱۶۰ کیلوگرم بر متر برای ترکیب های مختلف عرض، ضخامت و فاصله ساپورت دیده می شود؛ اما این اعداد را نباید به تمام سینی های همان عرض تعمیم داد. حتی جدول موجود در سایت تابان پارس نیز ظرفیت را در کنار عرض، ارتفاع لبه، ضخامت و حداکثر فاصله ساپورت ارائه کرده است.

بنابراین اگر هدف انتخاب سینی برای یک پروژه واقعی است، ابتدا باید وزن کابل ها مشخص شود و سپس ظرفیت همان مدل در دهانه واقعی بررسی شود. استفاده از یک عدد عمومی بدون توجه به فاصله ساپورت می تواند باعث انتخاب اشتباه سینی یا ساپورت شود.

۹ عامل موثر بر ظرفیت باربری سینی کابل

ظرفیت باربری سینی کابل تحت تاثیر مجموعه ای از مشخصات فنی و شرایط نصب قرار دارد. مهم ترین عوامل عبارتند از:

1. ضخامت ورق: افزایش ضخامت معمولا مقاومت و سختی سینی را بیشتر می کند.
2. عرض سینی: عرض، فضای کابل گذاری را مشخص می کند و روی رفتار سازه ای نیز اثر دارد.
3. ارتفاع لبه: شکل و ارتفاع دیواره های جانبی در سختی مقطع موثر است.
4. فاصله ساپورت: افزایش دهانه باعث تغییر رفتار خمشی و ظرفیت قابل استفاده سینی می شود.
5. وزن کابل ها: مجموع وزن کابل در هر متر، بار اصلی وارد بر سینی است.
6. جنس سینی: فولاد، آلومینیوم و سایر مواد رفتار مکانیکی متفاوتی دارند.
7. نوع سینی: مشبک، ساده، پانچ دار و مدل های تقویت شده ظرفیت یکسانی ندارند.
8. بار متمرکز: وزن وارد شده در یک نقطه با وزن یکنواخت کابل ها متفاوت است.
9. نوع اتصالات و ساپورت: ظرفیت کل سیستم به تحمل اجزای نگهدارنده نیز وابسته است.

جدول ظرفیت باربری سینی کابل بر اساس عرض و ضخامت

جدول زیر برای برآورد اولیه مناسب است و برای مقایسه سریع ابعاد و بار قابل تحمل استفاده می شود. با این حال، ظرفیت قطعی یک محصول باید از جدول باربری همان مدل و برای فاصله ساپورت واقعی پروژه استخراج شود. دلیل این موضوع این است که منابع مختلف برای یک عرض یکسان، با تغییر ضخامت، ارتفاع لبه و دهانه، ظرفیت های متفاوتی ارائه می کنند.

این اعداد ظرفیت تخمینی برای انتخاب اولیه هستند و نباید به عنوان ظرفیت تضمین شده تمام مدل های بازار استفاده شوند. برای نمونه، در جدول فنی منتشر شده توسط تابان پارس، برای گروه عرض ۵۰ تا ۱۵۰ میلی متر ظرفیت ۳۵ kg/m و برای عرض ۶۰۰ تا ۸۰۰ میلی متر ظرفیت ۱۶۰ kg/m در شرایط مشخص ذکر شده است.

بنابراین هنگام خرید، بهتر است مشخصات کامل سینی شامل عرض، ضخامت، ارتفاع لبه و فاصله ساپورت را به فروشنده اعلام کنید و ظرفیت همان ساختار را دریافت کنید.

برای پروژه هایی که به سینی کابل نیاز دارند، انتخاب ظرفیت مناسب باید قبل از تعیین تعداد ساپورت ها و سفارش متعلقات انجام شود.

ظرفیت باربری سینی کابل بر اساس فاصله ساپورت

فاصله ساپورت یکی از مهم ترین پارامترهای ظرفیت باربری سینی کابل است. ساپورت ها نقاطی هستند که سینی را نگه می دارند و فاصله میان دو ساپورت متوالی همان دهانه آزاد سینی محسوب می شود.

هرچه دهانه بیشتر شود، سینی باید طول بیشتری را بدون تکیه گاه تحمل کند. به همین دلیل نمی توان ظرفیت یک سینی در دهانه ۱.۵ متر را بدون بررسی برای دهانه ۳ متر نیز معتبر دانست.

در جدول زیر، تاثیر فاصله ساپورت بر نحوه بررسی ظرفیت نشان داده شده است. این جدول طبقه بندی طراحی است و نه ظرفیت قطعی برای تمام مدل ها.

هدف از این جدول نشان دادن رابطه بین دهانه و ظرفیت است. مقدار واقعی بار قابل تحمل باید از مشخصات فنی همان سینی استخراج شود، زیرا حتی سینی های هم اندازه نیز ممکن است به دلیل تفاوت طراحی مقطع و ضخامت، عملکرد متفاوتی داشته باشند.

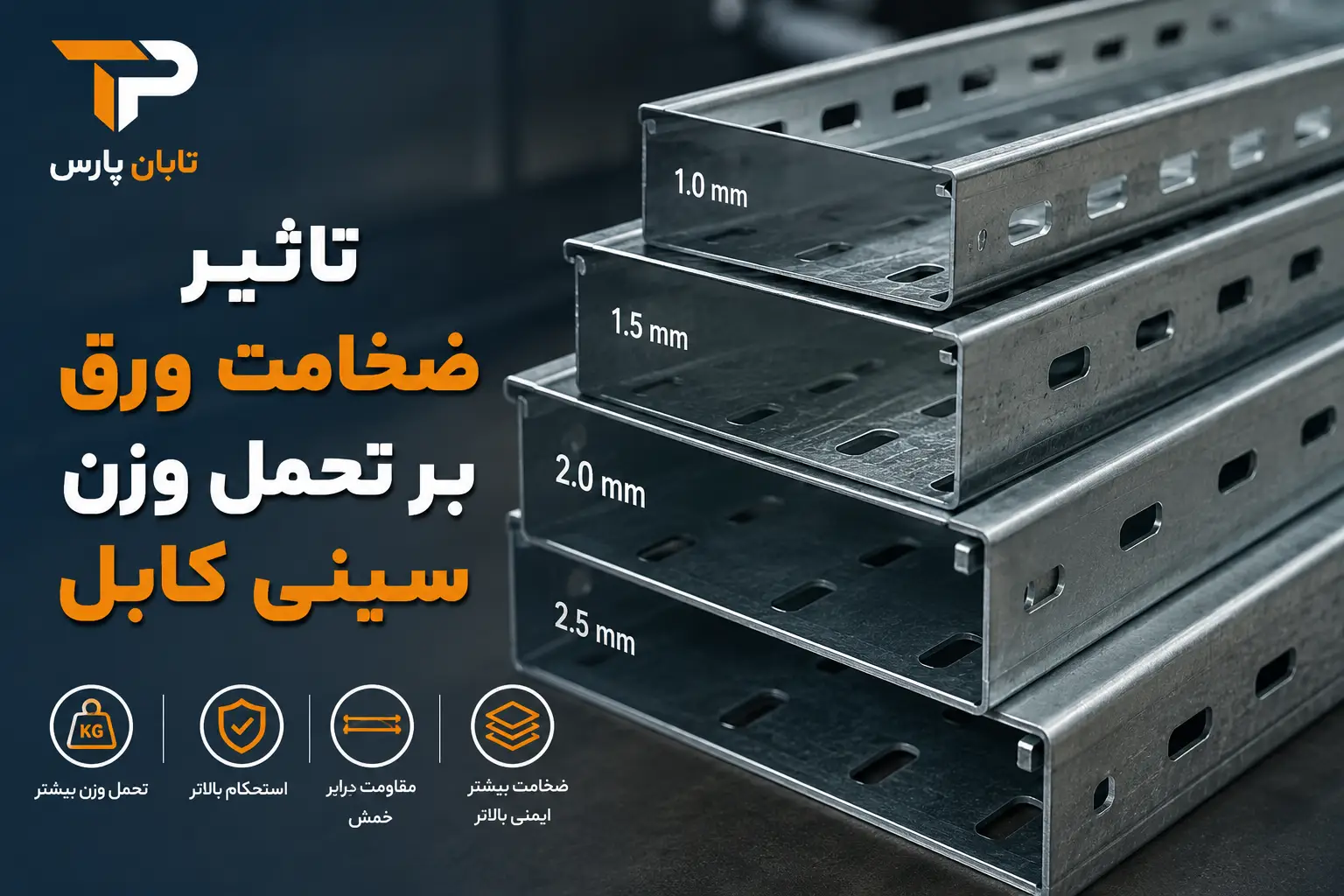

تاثیر ضخامت ورق بر تحمل وزن سینی کابل

ضخامت ورق یکی از اولین مشخصاتی است که هنگام انتخاب سینی کابل بررسی می شود. ورق ضخیم تر معمولا سختی و مقاومت بیشتری در برابر خمش ایجاد می کند، اما رابطه ظرفیت با ضخامت خطی و ساده نیست.

برای مثال نمی توان نتیجه گرفت که اگر ضخامت از ۱ به ۲ میلی متر برسد، ظرفیت سینی دقیقا دو برابر خواهد شد. عرض، ارتفاع لبه، نوع خم، جنس ورق و فاصله ساپورت همزمان در عملکرد سینی نقش دارند.

به همین دلیل هنگام مقایسه سینی کابل فلزی بهتر است ضخامت را به تنهایی معیار انتخاب قرار ندهید و ظرفیت باربری محصول در دهانه مورد نظر را نیز بررسی کنید.

تاثیر عرض سینی بر ظرفیت باربری سینی کابل

عرض سینی ابتدا برای مشخص کردن فضای مورد نیاز کابل ها تعیین می شود. اگر تعداد یا قطر کابل ها زیاد باشد، عرض بیشتر مورد نیاز خواهد بود. با این حال افزایش عرض به معنی افزایش متناسب ظرفیت باربری سینی کابل نیست.

برای مثال نمی توان گفت یک سینی ۶۰۰ میلی متری حتما دو برابر یک سینی ۳۰۰ میلی متری ظرفیت دارد. ضخامت، ارتفاع لبه و شکل مقطع در این مقایسه اهمیت دارند.

از طرف دیگر، سینی بسیار باریک نیز برای مسیر پرتراکم مناسب نیست؛ زیرا کابل ها به شکل فشرده قرار می گیرند و امکان توسعه آینده کاهش پیدا می کند. بنابراین عرض باید ابتدا بر اساس حجم کابل ها تعیین و سپس ظرفیت سازه ای آن کنترل شود.

ارتفاع لبه سینی چه تاثیری بر تحمل وزن دارد؟

ارتفاع لبه علاوه بر جلوگیری از خارج شدن کابل ها از مسیر، بخشی از هندسه مقطع سینی است. تغییر ارتفاع دیواره جانبی می تواند روی سختی کلی سینی تاثیر بگذارد.

به همین دلیل هنگام مقایسه دو سینی با عرض مشابه، فقط ضخامت را بررسی نکنید. ارتفاع لبه، نوع خم و شکل مقطع نیز باید در مشخصات فنی دیده شوند.

در عمل، عبارتی مانند «سینی کابل ۶۰۰» به تنهایی اطلاعات کافی برای تعیین ظرفیت ندارد؛ مشخصات کامل محصول باید شامل حداقل عرض، ارتفاع، ضخامت و ظرفیت باربری باشد.

وزن کابل ها چگونه محاسبه می شود؟

برای تعیین ظرفیت باربری سینی کابل، باید ابتدا وزن کابل های قرار گرفته روی هر متر مسیر مشخص شود. وزن هر کابل معمولا در کاتالوگ یا دیتاشیت تولیدکننده درج می شود و باید بر اساس نوع و سطح مقطع کابل انتخاب شده محاسبه شود.

فرض کنید در یک مسیر ۴ کابل با وزن ۸ kg/m، تعداد ۶ کابل با وزن ۴ kg/m و ۱۰ کابل با وزن ۱.۵ kg/m قرار گرفته است. بار کابل ها برابر است با:

(4 × 8) + (6 × 4) + (10 × 1.5) = 71 kg/m

بنابراین در این مثال، بار یکنواخت کابل ها ۷۱ کیلوگرم بر متر است. در محاسبه نهایی باید شرایط واقعی پروژه و وزن اجزای مرتبط نیز بررسی شود.

اگر برای پروژه هنوز کابل انتخاب نشده باشد، نمی توان ظرفیت سینی را با دقت بالا تعیین کرد. به همین دلیل اطلاعات فنی کابل باید قبل از نهایی کردن سینی در دسترس باشد.

برای بررسی مشخصات کابل های مورد استفاده در پروژه می توانید اطلاعات سیم و کابل اعتماد البرز را نیز بررسی کنید.

همچنین برای مقایسه محصولات یک برند دیگر، مشخصات سیم و کابل پرتو الکتریک در دسترس است.

روش محاسبه ظرفیت باربری سینی کابل

محاسبه ظرفیت مورد نیاز را می توان با یک روند مشخص انجام داد. ابتدا تعداد و وزن هر نوع کابل مشخص می شود. سپس وزن کابل ها در هر متر با یکدیگر جمع می شود. در مرحله بعد باید مشخص شود که بار به صورت یکنواخت روی سینی توزیع شده یا در نقاط خاص بار متمرکز وجود دارد.

پس از محاسبه بار، مقدار به دست آمده باید با ظرفیت مجاز سینی کابل در دهانه واقعی نصب مقایسه شود. اگر بار به ظرفیت مجاز نزدیک باشد، باید انتخاب سینی، فاصله ساپورت و ظرفیت اتصالات با دقت بیشتری بررسی شوند.

به عنوان یک اصل مهم، ظرفیت مورد نیاز سینی را از روی وزن واقعی کابل ها تعیین کنید، نه بر اساس عرض سینی. عرض بیشتر فضای کابل گذاری ایجاد می کند، اما به تنهایی تضمین کننده ظرفیت باربری بیشتر نیست.

مثال محاسبه تحمل وزن سینی کابل

فرض کنید وزن تمام کابل های یک مسیر برابر با ۷۵ kg/m باشد و ۵ kg/m نیز برای وزن اجزای موثر در بارگذاری در نظر گرفته شود. بار اولیه برابر خواهد بود با:

75 + 5 = 80 kg/m

اگر سینی انتخاب شده در دهانه واقعی پروژه ظرفیت مجاز ۱۰۰ kg/m داشته باشد، بار ۸۰ kg/m در محدوده ظرفیت اعلام شده قرار می گیرد.

اما اگر ظرفیت ۱۰۰ kg/m مربوط به دهانه ۱.۵ متر باشد، نمی توان همان عدد را بدون بررسی برای دهانه ۲.۵ یا ۳ متر استفاده کرد. این یکی از مهم ترین نکات در تعیین ظرفیت باربری سینی کابل است.

بار متمرکز در سینی کابل چیست؟

وزن کابل ها معمولا روی طول سینی پخش می شود و به صورت بار یکنواخت در نظر گرفته می شود. اما اگر یک تجهیز یا وزن مشخص در یک نقطه از سینی قرار گیرد، بار به صورت متمرکز وارد می شود.

بار متمرکز می تواند تنش بیشتری در یک قسمت از سینی ایجاد کند و به همین دلیل باید جداگانه بررسی شود. در مشخصات فنی برخی سیستم های سینی کابل نیز ظرفیت بار یکنواخت و بار متمرکز به صورت جداگانه ارزیابی می شوند.

بنابراین اگر قرار است تجهیزی روی سینی قرار بگیرد، نباید وزن آن را بدون بررسی شرایط بارگذاری به وزن کابل ها اضافه کرد و همان ظرفیت بار یکنواخت را ملاک قرار داد.

ظرفیت باربری سینی کابل فلزی چقدر است؟

ظرفیت باربری سینی کابل فلزی به نوع فلز، ضخامت ورق، عرض، ارتفاع لبه، شکل مقطع و فاصله ساپورت وابسته است. در بازار نیز محصولات فلزی با ضخامت های مختلف برای بارهای سبک، متوسط و سنگین عرضه می شوند.

برای نمونه، سینی های با عرض کمتر معمولا با ضخامت پایین تر تولید می شوند، در حالی که برای عرض های بزرگ تر و مسیرهای سنگین، ضخامت بالاتر مورد نیاز است. با این حال انتخاب نهایی باید بر اساس ظرفیت واقعی همان مدل انجام شود.

استاندارد ظرفیت باربری سینی کابل

برای تعیین ظرفیت باربری سینی کابل، استانداردها و روش های آزمون، بار و طول دهانه را همزمان در نظر می گیرند. در منابع فنی مربوط به NEMA نیز کلاس های باربری بر اساس ترکیب Load/Span تعریف می شوند و امکان تعیین ترکیب های مختلف بار و دهانه وجود دارد.

بنابراین عبارت «ظرفیت باربری سینی کابل ۱۰۰ کیلو» به تنهایی کامل نیست. باید مشخص باشد این ظرفیت در چه دهانه ای، با چه مدل سینی و تحت چه شرایطی تعیین شده است.

این نکته برای پروژه های صنعتی اهمیت بیشتری دارد؛ زیرا افزایش دهانه یا تغییر نوع بار می تواند نتیجه محاسبه را تغییر دهد.

سینی کابل سبک و سنگین چه تفاوتی دارند؟

سینی های سبک معمولا برای مسیرهایی با کابل های کم وزن و دهانه های کوتاه تر انتخاب می شوند. در مقابل، برای کابل های قدرت، مسیرهای پرتراکم و بار بیشتر، معمولا از سینی های مقاوم تر با ضخامت یا هندسه مناسب استفاده می شود.

اما عنوان هایی مانند «سبک»، «متوسط» و «سنگین» به تنهایی معیار فنی کافی نیستند. هنگام خرید باید ظرفیت واقعی بر حسب kg/m و دهانه قابل تحمل محصول مشخص شود.

اگر وزن کابل ها زیاد باشد، بررسی گزینه های دیگر مانند نردبان کابل نیز منطقی است. در چنین شرایطی می توانید مشخصات نردبان کابل را با نیاز پروژه مقایسه کنید.

چه زمانی سینی کابل نیاز به تقویت دارد؟

اگر وزن کابل ها به ظرفیت مجاز سینی کابل نزدیک شده باشد، فاصله بین ساپورت ها زیاد باشد یا کابل های قدرت سنگین در مسیر قرار بگیرند، باید سیستم دوباره بررسی شود.

راهکار تقویت همیشه به معنی افزایش ضخامت سینی نیست. کاهش فاصله ساپورت ها، انتخاب مدل مقاوم تر، افزایش ارتفاع لبه یا استفاده از ساختار تقویت شده نیز می تواند در شرایط مختلف مورد استفاده قرار گیرد.

انتخاب راهکار مناسب باید بر اساس هزینه خرید، حمل، نصب، فضای موجود و ظرفیت مورد نیاز پروژه انجام شود.

چگونه سینی کابل مناسب پروژه را انتخاب کنیم؟

انتخاب سینی کابل باید از مشخص کردن کابل ها و بار واقعی شروع شود. ابتدا تعداد کابل ها، قطر، وزن هر متر و مسیر عبور آنها مشخص می شود. سپس عرض مورد نیاز با توجه به فضای اشغال شده و امکان توسعه آینده تعیین می شود.

در مرحله بعد ضخامت ورق، ارتفاع لبه، جنس و نوع سینی بررسی می شوند. پس از آن فاصله ساپورت مشخص می شود و ظرفیت باربری سینی کابل اعلام شده برای همان دهانه با بار پروژه مقایسه می شود.

در پروژه هایی که مسیر کابل در محیط مرطوب یا خورنده قرار دارد، جنس و نوع پوشش سینی نیز اهمیت پیدا می کند. همچنین اگر بخشی از مسیر نیاز به حفاظت مکانیکی متفاوت داشته باشد، می توان گزینه هایی مانند لوله فولادی برق گالوانیزه سرد را نیز متناسب با شرایط مسیر بررسی کرد.

اشتباهات رایج در تعیین ظرفیت باربری سینی کابل

یکی از اشتباهات رایج، انتخاب سینی فقط بر اساس عرض آن است. عرض بیشتر فضای بیشتری ایجاد می کند، اما ظرفیت سازه ای به عوامل دیگری مانند ضخامت، ارتفاع لبه و دهانه وابسته است.

اشتباه دیگر استفاده از ظرفیت یک مدل برای مدل دیگری است. حتی اگر دو سینی از نظر عرض مشابه باشند، طراحی مقطع و ضخامت متفاوت می تواند ظرفیت آنها را تغییر دهد.

از طرف دیگر، افزایش فاصله ساپورت بدون بررسی مجدد ظرفیت نیز می تواند باعث افزایش خمش شود. همچنین در مسیرهای طولانی باید وزن کابل های آینده و فضای توسعه احتمالی نیز از ابتدا در نظر گرفته شود.

نکات مهم برای انتخاب ظرفیت باربری سینی کابل

برای اینکه انتخاب سینی در مرحله خرید و اجرا با مشکل مواجه نشود، این موارد را در مشخصات پروژه ثبت کنید:

1. وزن کل کابل ها بر حسب kg/m
2. عرض مورد نیاز سینی
3. ضخامت و ارتفاع لبه سینی
4. جنس و نوع پوشش
5. فاصله دقیق بین ساپورت ها
6. وجود یا نبود بار متمرکز
7. ظرفیت مورد نیاز برای توسعه آینده
8. ظرفیت مجاز اتصالات و ساپورت ها

این اطلاعات باعث می شود انتخاب محصول بر اساس نیاز واقعی پروژه انجام شود و صرفا به یک جدول عمومی یا عنوان هایی مانند سینی سبک و سنگین وابسته نباشد.

جمع بندی ظرفیت باربری سینی کابل

ظرفیت باربری سینی کابل به یک عدد ثابت محدود نمی شود و باید بر اساس وزن کابل ها، عرض، ضخامت، ارتفاع لبه، جنس، نوع ساخت و فاصله ساپورت تعیین شود. مهم ترین نکته این است که ظرفیت سینی همیشه باید همراه با دهانه یا Span بررسی شود.

برای انتخاب اولیه می توان از جدول های ظرفیت استفاده کرد، اما برای اجرای پروژه بهتر است ظرفیت همان مدل در فاصله ساپورت واقعی از مشخصات فنی تولیدکننده کنترل شود. جدول موجود در تابان پارس نیز ظرفیت را همراه با ضخامت، ارتفاع لبه و فاصله ساپورت ارائه می کند که معیار دقیق تری نسبت به بررسی عرض سینی به تنهایی است.

اگر وزن کابل ها بالا باشد، علاوه بر سینی، گزینه نردبان کابل نیز باید بررسی شود. در مقابل، در مسیرهایی که حفاظت مکانیکی کابل اهمیت بیشتری دارد، استفاده از لوله فلزی می تواند راهکار مناسب تری باشد.

در نهایت، بهترین انتخاب سینی کابلی است که ظرفیت آن با بار واقعی کابل، دهانه نصب و شرایط محیطی پروژه تطبیق داشته باشد؛ نه صرفا محصولی که ضخامت یا عرض بیشتری دارد.

سوالات متداول درباره ظرفیت باربری سینی کابل

۱. سینی کابل چند کیلو تحمل می کند؟

ظرفیت سینی کابل به عرض، ضخامت، ارتفاع لبه، نوع ساخت و فاصله ساپورت بستگی دارد. بنابراین نمی توان برای همه سینی ها یک عدد ثابت تعیین کرد و باید ظرفیت همان مدل در دهانه مورد نظر بررسی شود.

۲. ظرفیت باربری سینی کابل چگونه محاسبه می شود؟

ابتدا وزن تمام کابل ها در هر متر محاسبه می شود و سپس این مقدار با ظرفیت مجاز سینی کابل در فاصله ساپورت واقعی مقایسه می شود. در صورت وجود بار متمرکز، آن بار نیز باید جداگانه بررسی شود.

۳. آیا ضخامت ورق روی تحمل وزن سینی کابل تاثیر دارد؟

بله. ضخامت بیشتر معمولا مقاومت و سختی سینی را افزایش می دهد، اما ظرفیت باربری سینی کابل فقط به ضخامت وابسته نیست. عرض، ارتفاع لبه، شکل مقطع و فاصله ساپورت نیز در تعیین ظرفیت موثر هستند.

۴. آیا فاصله ساپورت روی ظرفیت سینی کابل تاثیر دارد؟

بله. فاصله ساپورت یکی از مهم ترین عوامل تعیین کننده ظرفیت باربری سینی کابل است. افزایش دهانه باعث تغییر رفتار خمشی سینی می شود و به همین دلیل ظرفیت یک سینی در دهانه های مختلف یکسان نیست.
