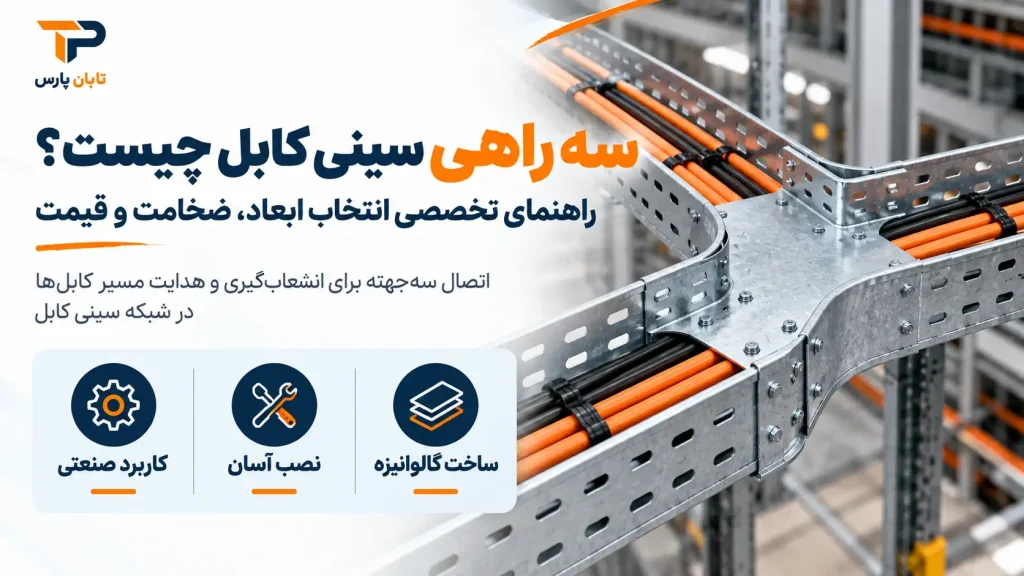

سه راهی سینی کابل چیست؟ راهنمای تخصصی انتخاب ابعاد، ضخامت و قیمت

سه راهی سینی کابل یکی از اتصالات اصلی در اجرای مسیرهای کابل کشی است که برای ایجاد یک انشعاب T شکل و تقسیم مسیر اصلی سینی به دو مسیر فرعی استفاده می شود. انتخاب این قطعه فقط بر اساس عرض سینی انجام نمی شود؛ نوع سینی، ارتفاع لبه، ضخامت ورق، نوع گالوانیزه، پانچ دار یا ساده بودن، شرایط محیطی و وزن کابل ها نیز باید با مشخصات سه راهی هماهنگ باشد. به همین دلیل، خرید یک سه راهی با عرض درست اما ضخامت یا ساختار نامتناسب می تواند باعث مشکل در اتصال، کاهش استحکام مسیر و افزایش هزینه اجرای پروژه شود.

در پروژه های ساختمانی، صنعتی، کارگاهی، نیروگاهی و تاسیسات برق، سه راهی زمانی استفاده می شود که مسیر اصلی کابل به یک انشعاب نیاز داشته باشد. این قطعه باید به گونه ای انتخاب شود که سه مسیر ورودی و خروجی از نظر عرض، ارتفاع و ساختار با یکدیگر سازگار باشند. سه راهی سینی کابل گالوانیزه سرد، گالوانیزه گرم، پانچ دار و بدون پانچ از مدل هایی هستند که بسته به نوع پروژه مورد استفاده قرار می گیرند. در ادامه، ابعاد، ضخامت، پوشش، نحوه انتخاب و عوامل موثر بر قیمت را دقیق تر بررسی می کنیم.

سه راهی سینی کابل دقیقا چه کاربردی دارد؟

سه راهی سینی کابل یا Cable Tray Tee یک اتصال T شکل است که در نقطه انشعاب مسیر کابل قرار می گیرد. فرض کنید یک مسیر اصلی سینی کابل در طول ساختمان یا سالن صنعتی حرکت می کند و در یک نقطه باید بخشی از کابل ها به سمت تابلو، اتاق تجهیزات یا بخش دیگری از مجموعه هدایت شوند. در این شرایط، به جای برش دادن سینی و ساخت یک اتصال دستی، از سه راهی متناسب با همان سیستم استفاده می شود.

مزیت اصلی سه راهی سینی کابل، ایجاد یک انشعاب منظم و سازگار با هندسه سینی کابل است. به همین دلیل، سه راهی باید از نظر عرض و ارتفاع با سینی اصلی هماهنگ باشد. برای مثال، اگر مسیر اصلی با سینی عرض ۳۰ سانتی متر اجرا شده باشد، سه راهی نیز باید متناسب با همین عرض انتخاب شود؛ مگر اینکه طراحی پروژه عمدا تغییر عرض یا تبدیل مسیر را پیش بینی کرده باشد. وجود مدل های مختلف سه راهی در بازار، از عرض های کوچک تا سایزهای بزرگ تر، امکان تطبیق اتصال با مسیرهای مختلف را فراهم می کند.

اگر هنوز در مرحله انتخاب سیستم اصلی هستید، ابتدا مشخصات سینی کابل تابان پارس را با عرض، ضخامت، نوع پوشش و ساختار موردنیاز پروژه مشخص کنید و سپس اتصالاتی مانند سه راهی را بر اساس همان مشخصات سفارش دهید.

سه راهی سینی کابل در چه زمانی استفاده می شود؟

مهم ترین کاربرد سه راهی، زمانی است که یک مسیر اصلی باید به دو مسیر دیگر تقسیم شود. این اتفاق در ساختمان های اداری، کارخانه ها، مراکز صنعتی، موتورخانه ها، سالن های تولید، پروژه های تجاری و بسیاری از تاسیسات برق رخ می دهد. سه راهی می تواند مسیر کابل های قدرت، کنترل، فرمان یا سایر کابل هایی را که مطابق طراحی پروژه در سینی قرار گرفته اند، به صورت منظم به مسیر جدید هدایت کند.

نکته مهم این است که سه راهی صرفا یک قطعه فلزی T شکل نیست. هندسه آن باید با مسیر کابل کشی هماهنگ باشد و محل نصب نیز از نظر فضای عبور کابل، دسترسی برای تعمیرات و شعاع خم کابل ها بررسی شود. بنابراین در پروژه های حرفه ای، انتخاب سه راهی بعد از مشخص شدن نقشه مسیر و مشخصات سینی انجام می شود.

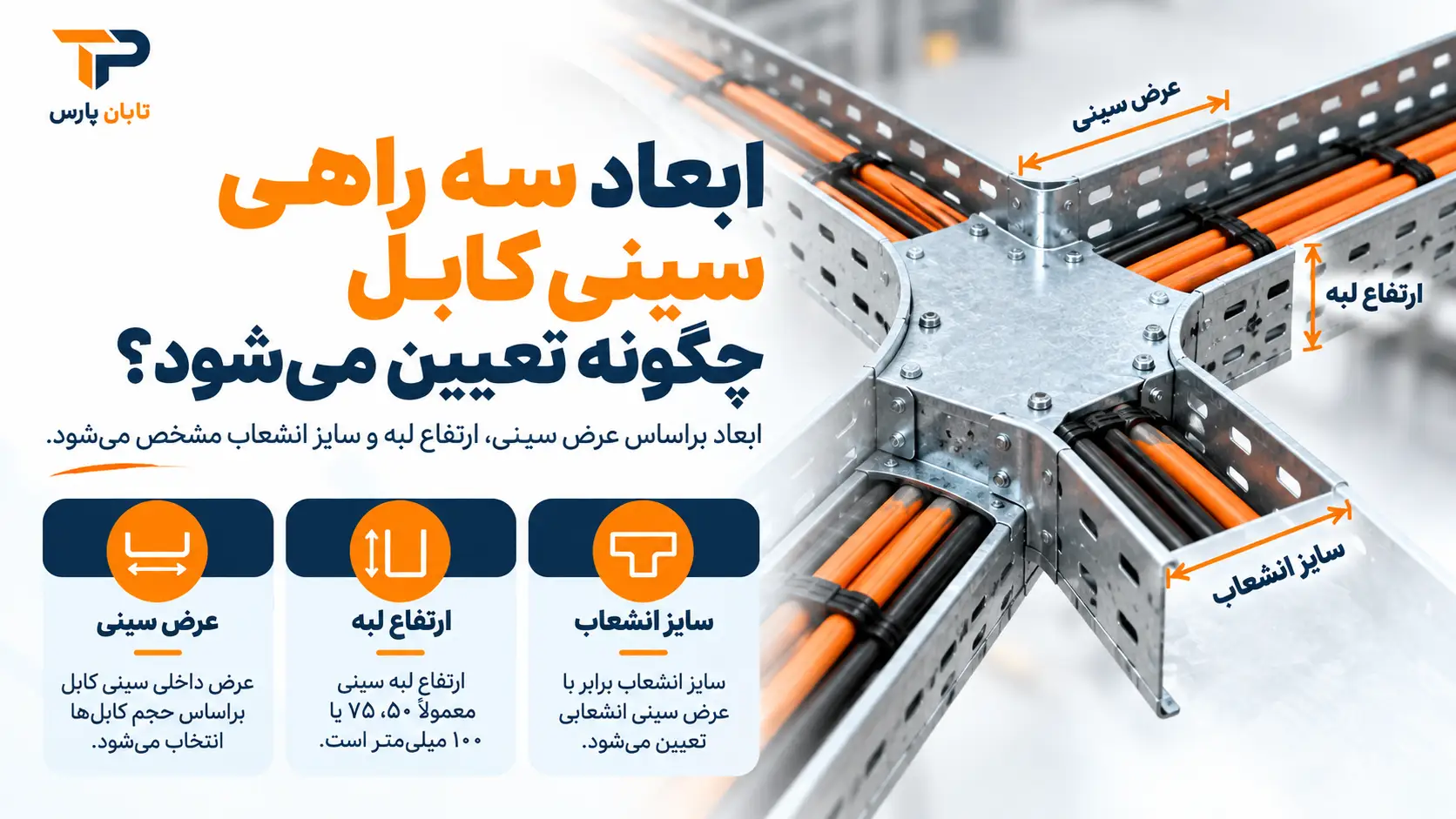

ابعاد سه راهی سینی کابل چگونه تعیین می شود؟

مهم ترین پارامتر در تعیین ابعاد سه راهی، عرض سینی کابل است. سایزهایی مانند ۱۰، ۱۵، ۲۰، ۲۵، ۳۰، ۴۰، ۵۰ و ۶۰ سانتی متر در بازار مشاهده می شوند و در برخی تولیدات امکان سفارش ابعاد دیگر نیز وجود دارد.

اما عرض تنها مشخصه ای نیست که هنگام سفارش باید اعلام شود. ارتفاع لبه سینی و سه راهی نیز اهمیت دارد، زیرا اتصال باید از نظر هندسی با بدنه سینی هماهنگ شود. علاوه بر این، طول و ابعاد قسمت های اتصال نیز باید به گونه ای باشد که قطعه بدون ایجاد اختلاف سطح یا تغییر ناخواسته در مسیر نصب شود.

برای انتخاب ابعاد صحیح، ابتدا عرض مسیر اصلی، ارتفاع سینی، نوع سینی و مسیر شاخه فرعی مشخص می شود. سپس سه راهی متناسب با همان مشخصات انتخاب می شود. اگر عرض مسیرهای مختلف متفاوت باشد، نمی توان صرفا با انتخاب یک سه راهی معمولی اتصال را اجرا کرد و باید نوع اتصال و تبدیل موردنیاز در طراحی مشخص شود.

آیا سه راهی باید دقیقا هم عرض سینی کابل باشد؟

در حالت معمول، بله؛ سه راهی سینی کابل باید با عرض و ارتفاع سینی مورد استفاده در مسیر سازگار باشد. برای مثال، سه راهی عرض ۳۰ سانتی متر برای سیستمی که سینی اصلی آن نیز عرض ۳۰ سانتی متر دارد، انتخاب مستقیم تری است. با این حال، در پروژه هایی که مسیر اصلی و فرعی عرض یکسانی ندارند، انتخاب قطعه باید بر اساس نقشه و جزئیات اتصال انجام شود.

این موضوع اهمیت زیادی دارد، چون اختلاف ابعاد می تواند باعث شود لبه های دو قطعه به درستی روی یکدیگر قرار نگیرند یا اتصال مکانیکی با پیچ و مهره به شکل استاندارد انجام نشود. در نتیجه، هنگام سفارش سه راهی بهتر است مشخصات کامل مسیر به تولیدکننده اعلام شود و فقط عبارت «سه راهی عرض ۳۰» ملاک سفارش نباشد.

ضخامت ورق سه راهی سینی کابل چقدر باشد؟

ضخامت ورق یکی از مهم ترین عوامل فنی در انتخاب سه راهی است. در بازار، سه راهی ها با ضخامت های مختلف از حدود ۰.۷ میلی متر تا ۲ میلی متر و حتی بسته به سفارش با مشخصات متفاوت عرضه می شوند. نمونه های موجود در بازار برای سه راهی عرض ۱۰ و ۶۰ سانتی متر نیز ضخامت های متفاوتی دارند و نشان می دهند که نمی توان یک ضخامت واحد را برای تمام پروژه ها مناسب دانست.

ضخامت باید با عرض قطعه، وزن کابل ها، فاصله ساپورت ها، شرایط نصب و الزامات پروژه هماهنگ شود. هرچه مسیر بزرگ تر و بارگذاری بیشتر باشد، اهمیت استحکام اتصال و مقاومت در برابر تغییر شکل افزایش پیدا می کند. البته انتخاب ورق ضخیم تر همیشه به معنی انتخاب فنی بهتر نیست؛ زیرا وزن و هزینه قطعه نیز افزایش پیدا می کند. هدف، انتخاب ضخامت متناسب با بار و شرایط واقعی پروژه است.

برای پروژه هایی که مشخصات فنی دقیق دارند، بهتر است ضخامت سه راهی جدا از ضخامت سینی اصلی تعیین نشود. هماهنگی این دو قطعه، هم نصب را ساده تر می کند و هم باعث می شود مجموعه از نظر مکانیکی عملکرد یکدست تری داشته باشد.

سه راهی سینی کابل پانچ دار چه تفاوتی با مدل ساده دارد؟

سه راهی پانچ دار دارای سوراخ ها یا الگوی پانچ روی بخش هایی از بدنه است. نوع پانچ و محل سوراخ ها می تواند با هدف کاهش وزن، امکان اتصال راحت تر، هماهنگی با ساختار سینی و عبور یا دسترسی مناسب تر برای اتصالات طراحی شود. در مقابل، مدل بدون پانچ سطح بسته تری دارد و بسته به طراحی سیستم می تواند برای شرایط خاص مورد استفاده قرار گیرد.

پانچ نیز باید متناسب با نوع اتصال و ساختار محصول باشد. صرفا پانچ دار بودن یک سه راهی به معنی مناسب بودن آن برای تمام پروژه ها نیست. اگر سینی اصلی پانچ دار باشد، هماهنگی الگوی اتصال اهمیت بیشتری پیدا می کند. در مشخصات فنی پروژه های اجرایی نیز سه راهی پانچ شده با ضخامت و ابعاد مشخص به عنوان یک قطعه مستقل تعریف می شود؛ بنابراین پانچ، بخشی از مشخصات فنی محصول است و نباید صرفا به عنوان یک ویژگی ظاهری در نظر گرفته شود.

گالوانیزه سرد یا گرم؛ کدام سه راهی برای پروژه مناسب است؟

نوع پوشش سطحی باید بر اساس شرایط محیطی انتخاب شود. در سه راهی های سینی کابل، گالوانیزه سرد و گالوانیزه گرم دو گزینه رایج هستند. گالوانیزه سرد معمولا برای بسیاری از محیط های داخلی و شرایطی که شدت خوردگی پایین تر است مورد استفاده قرار می گیرد، در حالی که برای محیط های مرطوب، فضای باز یا شرایط خورنده، انتخاب پوشش مقاوم تر اهمیت بیشتری پیدا می کند.

البته نباید انتخاب را صرفا با عبارت «گرم بهتر است» یا «سرد ارزان تر است» انجام داد. شرایط پروژه، میزان رطوبت، تماس با مواد خورنده، محل نصب، الزامات کارفرما و بودجه همگی باید در نظر گرفته شوند. سه راهی گالوانیزه گرم معمولا هزینه بیشتری دارد، اما در محیط هایی که مقاومت بیشتر در برابر خوردگی موردنیاز است، می تواند گزینه مناسب تری باشد.

اگر سیستم برق پروژه علاوه بر سینی کابل به لوله نیاز دارد، لوله فولادی برق گالوانیزه سرد نیز باید از نظر نوع پوشش با شرایط محیطی پروژه بررسی شود.

سه راهی سینی کابل با درپوش چه زمانی استفاده می شود؟

در برخی سیستم ها سه راهی به صورت درپوش دار اجرا می شود. درپوش می تواند بخش بالایی اتصال را بپوشاند و یکپارچگی بیشتری در پوشش مسیر ایجاد کند. استفاده از درپوش در پروژه هایی که محافظت فیزیکی و محیطی کابل ها اهمیت بیشتری دارد، می تواند در طراحی مورد توجه قرار گیرد.

با این حال، وجود درپوش باید با نیاز واقعی پروژه هماهنگ باشد. درپوش علاوه بر تاثیر بر قیمت، روی دسترسی به کابل ها نیز اثر می گذارد. اگر مسیر نیاز به بازدید و دسترسی مکرر داشته باشد، نحوه باز و بسته شدن درپوش و امکان سرویس کابل ها باید قبل از سفارش بررسی شود.

تفاوت سه راهی سینی کابل با چهارراهی چیست؟

تفاوت اصلی در تعداد شاخه هایی است که از نقطه اتصال ایجاد می شود. سه راهی معمولا یک مسیر اصلی را به دو شاخه تقسیم می کند و ساختار کلی آن T شکل است. چهارراهی برای ایجاد چهار مسیر در یک نقطه طراحی می شود و زمانی کاربرد دارد که مسیر کابل کشی به چند شاخه همزمان نیاز داشته باشد.

چهارراهی نیز مانند سه راهی بر اساس عرض، ارتفاع، ضخامت ورق و نوع پوشش انتخاب می شود و نمونه های مختلفی از آن در بازار وجود دارد.

در طراحی مسیر، استفاده از چهارراهی زمانی منطقی است که واقعا چهار جهت موردنیاز باشد. در غیر این صورت، سه راهی ساده تر می تواند نیاز مسیر را برطرف کند. انتخاب اتصال باید بر اساس نقشه کابل کشی انجام شود، نه صرفا بر اساس اینکه کدام قطعه از نظر ظاهری بزرگ تر یا کامل تر به نظر می رسد.

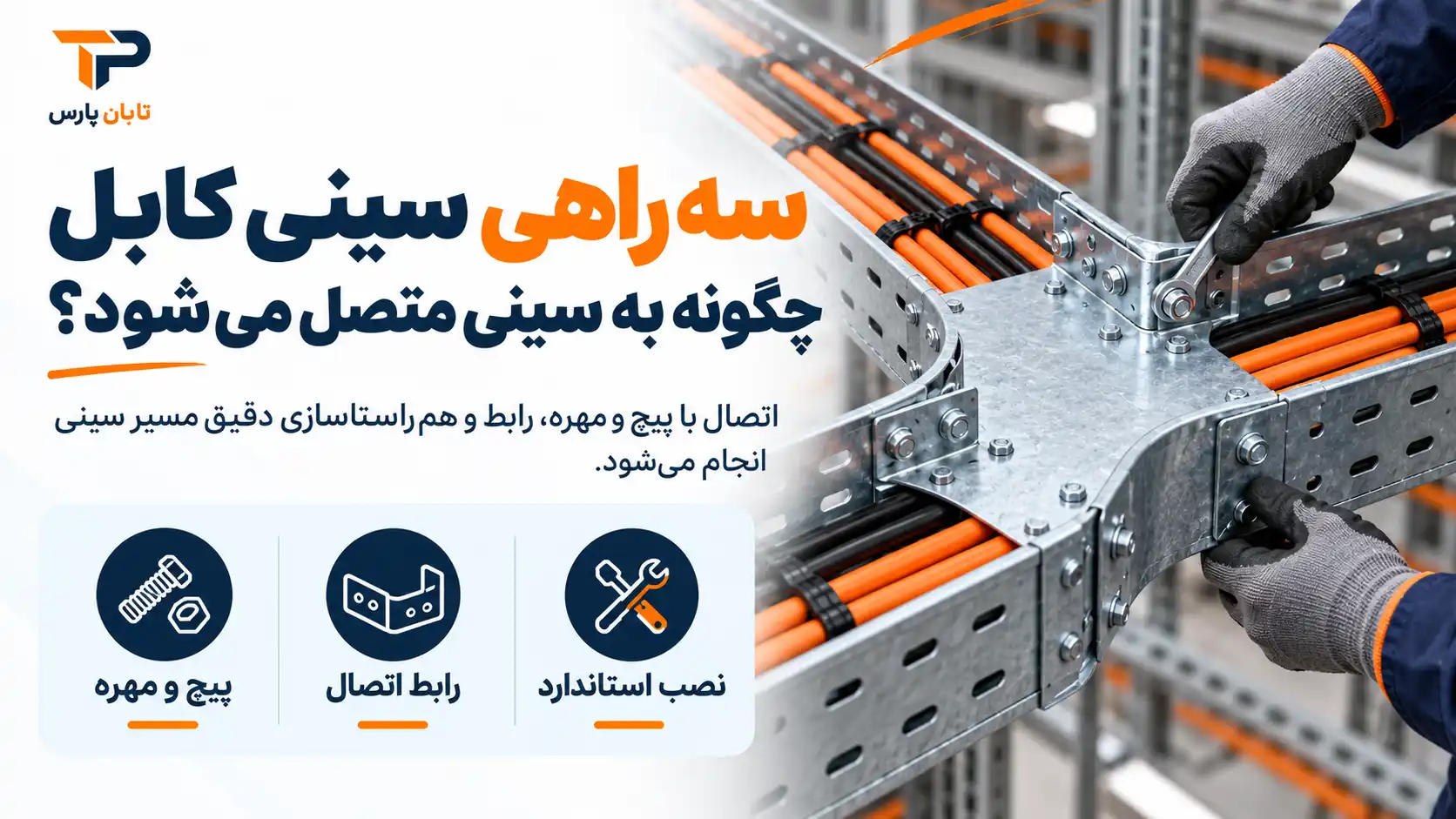

سه راهی سینی کابل چگونه به سینی متصل می شود؟

اتصال سه راهی به سینی کابل معمولا با استفاده از اتصالات مکانیکی مانند پیچ و مهره و قطعات اتصال متناسب با سیستم انجام می شود. محل سوراخ ها، لبه ها و ساختار دو قطعه باید به گونه ای باشد که پس از قرار گرفتن سه راهی در مسیر، اتصال پایدار ایجاد شود.

پیش از نصب باید سه موضوع بررسی شود: اول، هم اندازه بودن یا سازگاری ابعاد سه راهی با سینی؛ دوم، تراز بودن مسیرهای ورودی و خروجی؛ و سوم، دسترسی کافی برای بستن اتصالات. در پروژه های بزرگ، این موارد بهتر است پیش از خرید در نقشه اجرایی مشخص شوند تا در محل نصب نیاز به برش کاری یا اصلاحات غیرضروری ایجاد نشود.

همچنین در نقطه انشعاب باید فضای کافی برای عبور و هدایت کابل ها وجود داشته باشد. اگر تعداد کابل ها زیاد باشد، تنها بزرگ بودن سه راهی مشکل را حل نمی کند و ظرفیت خود سینی، نحوه چیدمان کابل و شعاع خم کابل ها نیز باید بررسی شود.

قیمت سه راهی سینی کابل به چه عواملی بستگی دارد؟

قیمت سه راهی سینی کابل عدد ثابتی نیست و بر اساس مشخصات فنی و شرایط بازار تغییر می کند. مهم ترین عوامل موثر عبارت اند از جنس ورق، ضخامت، عرض، ارتفاع، نوع گالوانیزه، پانچ دار یا ساده بودن، داشتن درپوش، میزان مواد اولیه مصرفی و تیراژ سفارش.

در فهرست های بازار نیز اختلاف قیمت بین سایزها و ضخامت های مختلف دیده می شود؛ برای نمونه، سه راهی های عرض ۱۰ تا ۳۰ سانتی متر با قیمت های متفاوت عرضه شده اند و در نمونه های دیگر نیز برای عرض های بالاتر، قیمت بر اساس مشخصات محصول تغییر می کند. بنابراین مقایسه قیمت دو سه راهی بدون مقایسه مشخصات فنی آنها، نتیجه دقیقی نمی دهد.

بنابراین هنگام استعلام قیمت، بهتر است مشخصات را کامل اعلام کنید: عرض، ارتفاع، ضخامت، نوع گالوانیزه، پانچ یا ساده بودن، درپوش دار یا بدون درپوش و تعداد موردنیاز.

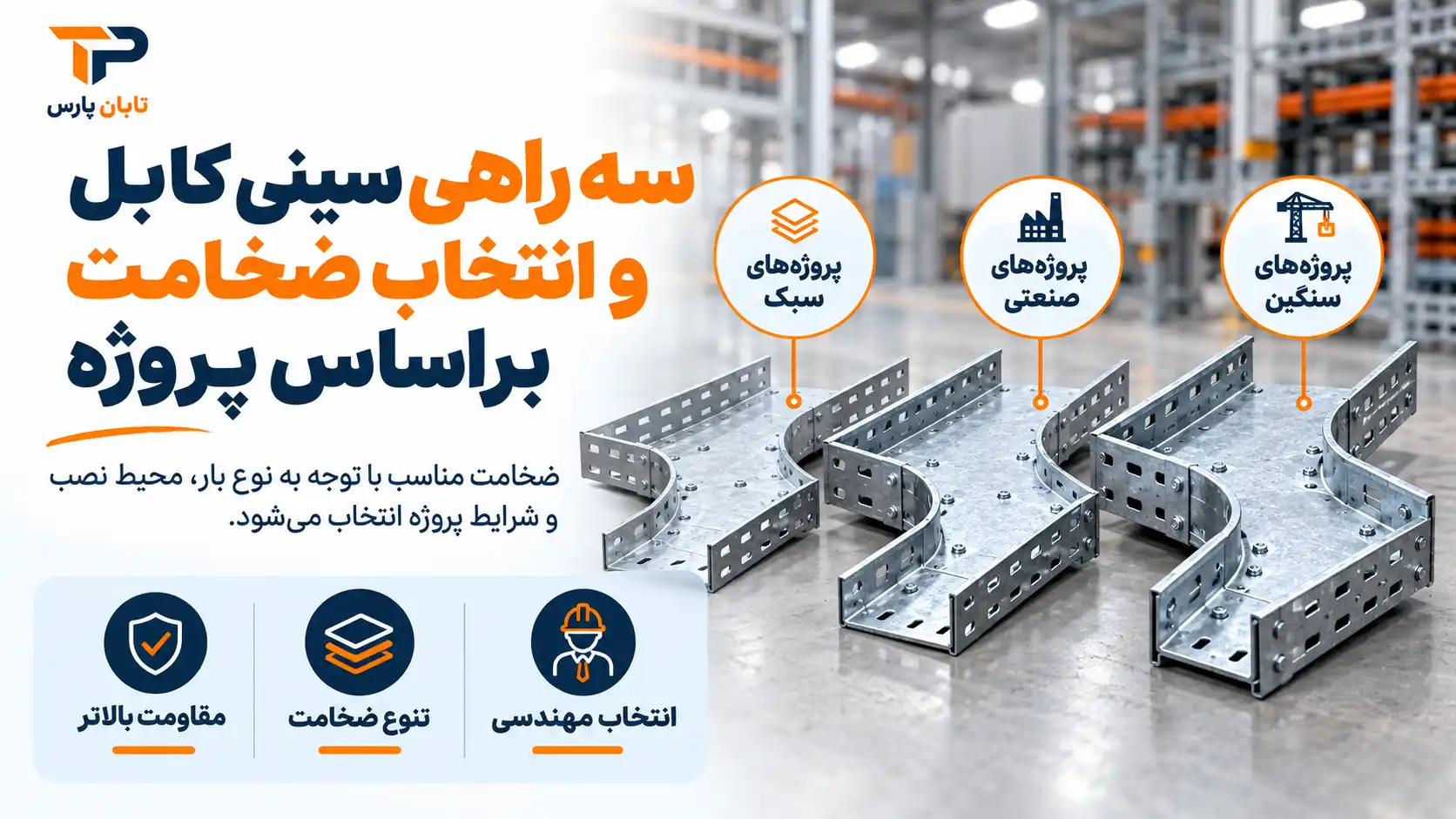

سه راهی سینی کابل و انتخاب ضخامت بر اساس پروژه

برای انتخاب حرفه ای، نمی توان گفت مثلا همیشه ضخامت ۱.۲۵ یا ۱.۵ میلی متر مناسب است. ضخامت باید بر اساس طراحی مسیر و بارگذاری انتخاب شود. حتی در نمونه های فنی منتشرشده برای سه راهی، برای عرض های متفاوت ضخامت های متفاوت در نظر گرفته شده است؛ برای مثال در یک فهرست بهای رسمی، سه راهی عرض ۳۰۰ میلی متر با ورق ۱.۲۵ میلی متر و نمونه عرض ۴۰۰ میلی متر با ورق ۱.۵ میلی متر تعریف شده است.

این موضوع نشان می دهد که انتخاب ضخامت تابع ابعاد و مشخصات فنی اتصال است. بنابراین برای یک پروژه سنگین صنعتی، استفاده از یک سه راهی سبک صرفا به دلیل قیمت پایین تر می تواند تصمیم مناسبی نباشد. از طرف دیگر، استفاده از ورق بسیار ضخیم بدون نیاز فنی نیز هزینه و وزن سیستم را افزایش می دهد.

هنگام سفارش سه راهی سینی کابل چه مشخصاتی را اعلام کنیم؟

برای اینکه فروشنده یا تولیدکننده بتواند قطعه دقیقی پیشنهاد دهد، بهتر است سفارش فقط با عنوان «سه راهی سینی کابل» ثبت نشود. اطلاعات زیر را آماده کنید:

1. عرض سینی اصلی و شاخه فرعی
2. ارتفاع لبه سینی
3. ضخامت ورق موردنظر یا بارگذاری پروژه
4. نوع ورق و پوشش سطحی
5. گالوانیزه سرد یا گرم
6. پانچ دار یا بدون پانچ
7. درپوش دار یا بدون درپوش
8. تعداد موردنیاز
9. محل استفاده؛ داخلی، خارجی یا محیط صنعتی
10. مشخصات سینی کابل اصلی که قرار است سه راهی به آن متصل شود

این اطلاعات باعث می شود قیمت اعلام شده نیز قابل مقایسه باشد. برای مثال، دو سه راهی با عنوان «عرض ۳۰» ممکن است از نظر ضخامت، نوع گالوانیزه، پانچ و درپوش کاملا متفاوت باشند و طبیعتا قیمت یکسانی نداشته باشند.

آیا سه راهی سینی کابل برای نردبان کابل هم استفاده می شود؟

نردبان کابل از نظر ساختار با سینی کابل متفاوت است و اتصال مورد استفاده نیز باید با همان سیستم سازگار باشد. در مسیرهایی که از نردبان کابل استفاده می شود، بهتر است اتصالات اختصاصی همان سیستم انتخاب شوند و صرفا به دلیل شباهت ابعاد، سه راهی سینی کابل معمولی جایگزین اتصال مخصوص نردبان نشود.

انتخاب اتصال باید بر اساس شکل مقطع، محل قرارگیری کابل، نحوه اتصال اعضای سازه و مشخصات مکانیکی سیستم انجام شود. در پروژه هایی که بخشی از مسیر سینی و بخشی نردبان کابل است، محل تغییر سیستم نیز باید در نقشه مشخص شود تا اتصال بین دو بخش به شکل صحیح طراحی شود.

راهنمای سریع انتخاب سه راهی سینی کابل

اگر بخواهیم فرآیند انتخاب سه راهی سینی کابل را ساده کنیم، ابتدا عرض و ارتفاع سینی اصلی را مشخص کنید. سپس تعداد و نوع کابل ها و شرایط محیطی را بررسی کنید. در مرحله بعد، ضخامت و نوع پوشش انتخاب می شود و در نهایت مشخصات پانچ، درپوش و روش اتصال تعیین می شود.

برای مثال، اگر یک پروژه داخلی با مسیر سینی عرض ۳۰ سانتی متر دارید، ابتدا باید مشخص شود که سینی چه ارتفاع لبه و چه ضخامتی دارد. سپس سه راهی با همان ساختار انتخاب می شود. اگر همین مسیر در فضای باز یا محیط صنعتی خورنده اجرا شود، موضوع پوشش نیز اهمیت بیشتری پیدا می کند. در نتیجه، عبارت «سه راهی عرض ۳۰» به تنهایی مشخصات کافی برای خرید نیست.

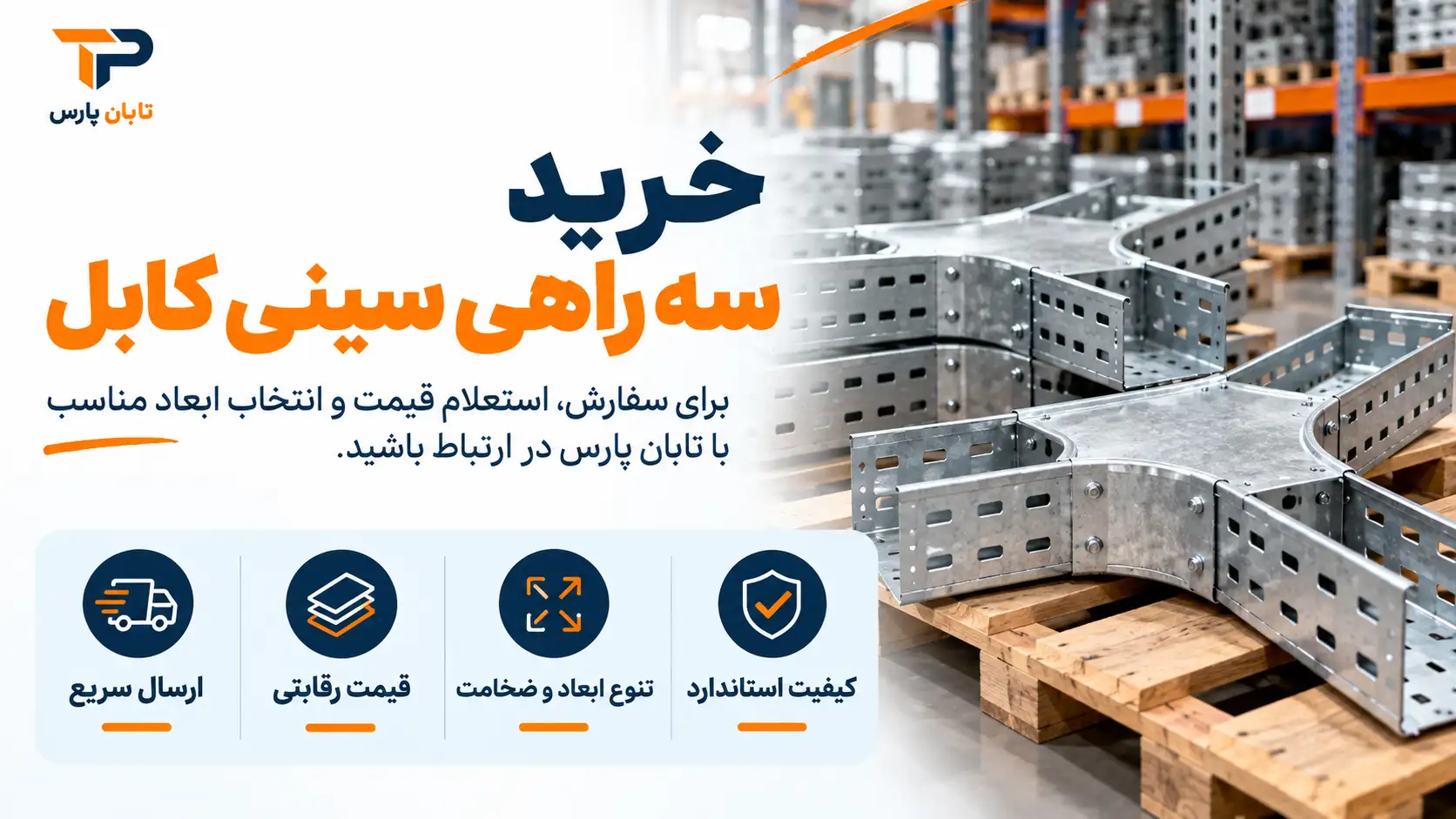

خرید سه راهی سینی کابل از تابان پارس

برای سفارش سه راهی سینی کابل، بهتر است قبل از استعلام قیمت، مشخصات فنی مسیر شامل عرض، ارتفاع، ضخامت، نوع پوشش و تعداد قطعات مشخص باشد. این کار باعث می شود محصول پیشنهادی دقیقا با سیستم سینی کابل پروژه هماهنگ شود و مقایسه قیمت نیز بر مبنای مشخصات یکسان انجام گیرد.

تابان پارس می تواند در کنار تامین سینی کابل، مشخصات موردنیاز اتصالات مسیر را نیز بر اساس نیاز پروژه بررسی کند. اگر عرض یا ساختار مسیر سفارشی باشد، بهتر است اطلاعات نقشه یا مشخصات اجرایی قبل از ثبت سفارش ارائه شود تا ابعاد سه راهی، ضخامت ورق و نوع پوشش متناسب با پروژه تعیین شود.

جمع بندی؛ سه راهی سینی کابل را بر اساس مشخصات فنی انتخاب کنید

سه راهی سینی کابل برای ایجاد انشعاب در مسیر سینی و هدایت کابل ها به دو شاخه فرعی استفاده می شود، اما انتخاب آن صرفا با توجه به شکل T یا عرض سینی انجام نمی شود. عرض، ارتفاع، ضخامت ورق، نوع گالوانیزه، پانچ، درپوش، شرایط محیطی و بارگذاری همگی روی انتخاب نهایی تاثیر دارند.

در پروژه های کوچک، شاید انتخاب یک سایز آماده کافی باشد؛ اما در پروژه های صنعتی و تاسیساتی، بهتر است سه راهی همراه با مشخصات سینی اصلی و نقشه مسیر انتخاب شود. همچنین هنگام مقایسه قیمت، مشخصات دو محصول باید یکسان باشد؛ زیرا اختلاف ضخامت، پوشش یا ابعاد می تواند قیمت نهایی را به شکل محسوسی تغییر دهد.

سوالات متداول درباره سه راهی سینی کابل

1. سه راهی سینی کابل برای چه کاری استفاده می شود؟
   سه راهی برای ایجاد انشعاب T شکل در مسیر سینی کابل استفاده می شود و امکان تقسیم مسیر اصلی به دو مسیر فرعی را فراهم می کند.
2. سه راهی سینی کابل در چه عرض هایی تولید می شود؟
   عرض های ۱۰، ۱۵، ۲۰، ۲۵، ۳۰، ۴۰، ۵۰ و ۶۰ سانتی متر در محصولات بازار دیده می شوند و بسته به تولیدکننده و سفارش پروژه، ابعاد دیگری نیز ممکن است قابل تولید باشد.
3. ضخامت مناسب سه راهی سینی کابل چقدر است؟
   ضخامت ثابت و یکسانی برای همه پروژه ها وجود ندارد. ضخامت باید بر اساس عرض، بارگذاری، شرایط نصب، فاصله ساپورت ها و مشخصات سینی اصلی انتخاب شود. نمونه های بازار در ضخامت های مختلف عرضه می شوند.
4. قیمت سه راهی سینی کابل چگونه محاسبه می شود؟
   قیمت به عواملی مانند عرض، ضخامت ورق، نوع گالوانیزه، پانچ، درپوش، ابعاد و تعداد سفارش بستگی دارد. به همین دلیل برای استعلام دقیق باید مشخصات کامل قطعه اعلام شود.
