تمام مشکلات تابلو برق صنعتی

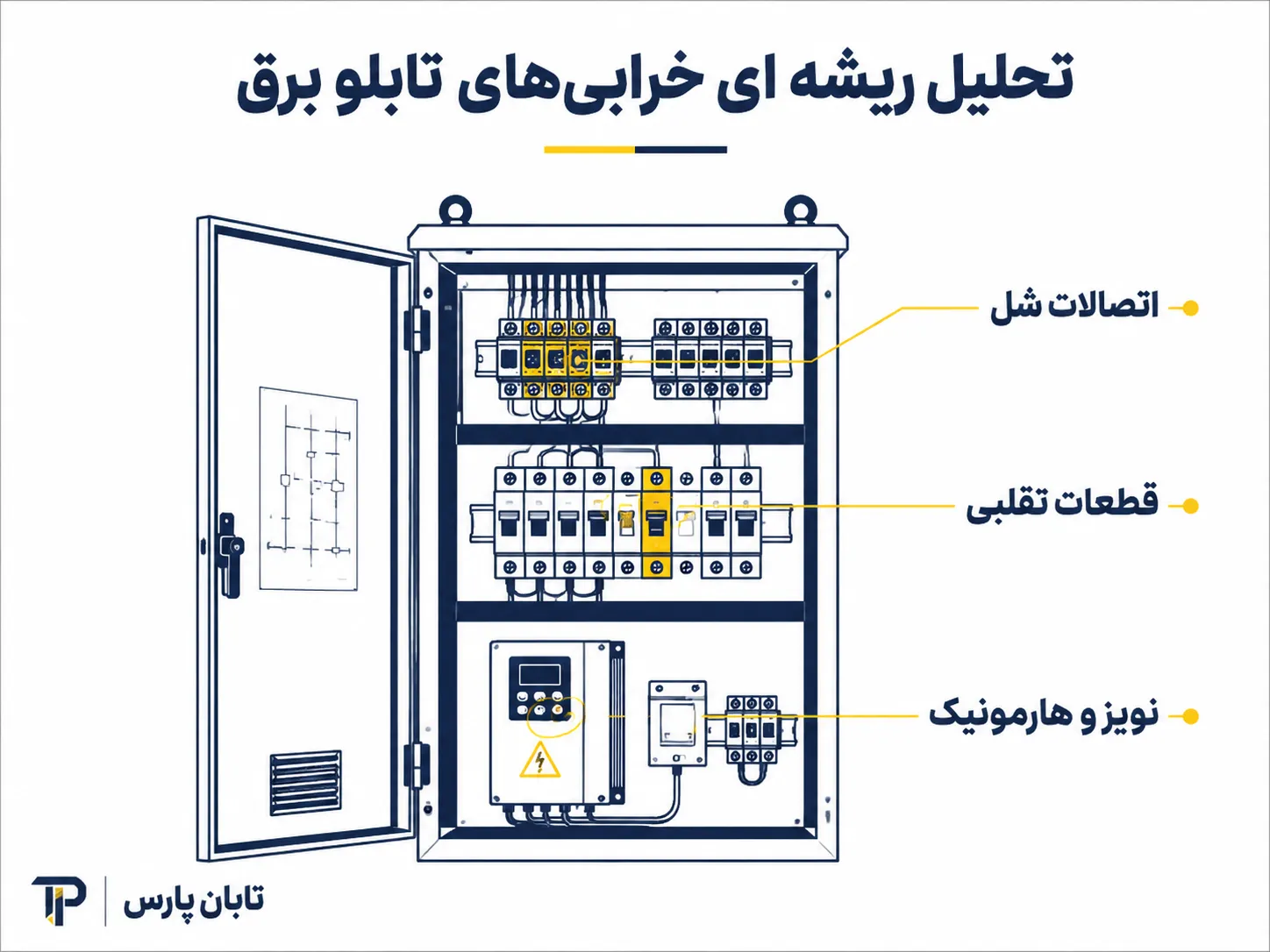

چرا کلید اتوماتیک اصلی در بیبارترین ساعات شب میپرد؟

در ظاهر همه چیز آرام است. هیچ موتور سنگینی استارت نخورده و آمپرمترها در محدوده سبز قرار دارند. با این حال، ناگهان ACB یا MCCB اصلی تریپ میکند و کل مجموعه به خاموشی میرود. این دقیقا همان خطایی است که اعصاب مهندس شیفت را خرد میکند. مقصر اصلی این قطع بیموقع، جریان نشتی تجمیعی است. وقتی شما چندین درایو، سافت استارتر یا حتی هیترهای قدیمی با عایق ضعیف دارید، هر کدام چند میلیآمپر نشتی به زمین دارند. در طول روز، بارهای بزرگ این نشتی را پنهان میکنند. اما نیمهشب که بار اصلی کاهش مییابد، جمع جبری این جریانهای نشتی از حد آستانه رله حفاظتی عبور کرده و فرمان تریپ صادر میشود. مشکل دیگر، عملکرد نادرست واحد تریپ الکترونیکی (ETU) در مواجهه با هارمونیکهای تولید شده توسط اینورترها است. یک ETU با کیفیت پایین، هارمونیک مرتبه سوم و پنجم را به عنوان جریان خطا تفسیر میکند و بیگناهترین مدار را از کار میاندازد.

سندروم داغ شدن شینه و کابلشوهای مسی

تصور کنید یک دوربین حرارتی را روی تابلوئی که یک سال از سرویس آن میگذرد میگشایید. نقاط زرد و قرمز رنگ روی شینههای فاز ورودی، حکم تومور سرطانی را دارند. این گرما مهمان ناخواندهای به نام مقاومت اتصال است. یک پیچ که به اندازه یک هشتم دور از گشتاور استاندارد خود شلتر بسته شده، میکروارکهایی ایجاد میکند. این قوسهای کوچک، سطح تماس را به مرور کربنیزه کرده و مقاومت الکتریکی را به صورت تصاعدی بالا میبرند. حاصل کار، تولید گرمایی است که نه تنها عایق کابل را ترد و شکننده میکند، بلکه خاصیت فنری کلمپهای مسی را از بین میبرد. این یک چرخه مخرب است: شل بودن پیچ باعث گرما میشود و گرما باعث شلتر شدن پیچ. تنها راه نجات، استفاده از واشرهای فنری مخصوص و بازرسی دورهای با میکرواهممتر است، نه سفت کردن کور با آچار.

مرگ خاموش درایوها و PLCها در اثر نویز و هارمونیک

حافظه PLC به صورت رندوم پاک میشود، اعداد روی HMI قاطی میکنند و اینورتر هر چند ساعت یک بار خطای Overcurrent کاذب میدهد. این رفتارهای جنونآمیز، کار را برای تکنسین عیبیاب به جهنم تبدیل میکند. اینجا یک باور غلط و ارزانقیمت اما فاجعهبار وجود دارد: اینکه برای رفع نویز، کافی است یک فیلتر EMI ارزانقیمت پای اینورتر ببندیم. این راهکار بر روی کاغذ جواب میدهد، اما در عمل یک Trade-off خطرناک دارد. فیلترهای توان پایین و بیکیفیت، جریان هارمونیکی را به جای بلوکه کردن، به شبکه برمیگردانند و ترانسفورماتور اصلی را به شدت داغ میکنند. همچنین بسیاری از نصابها شیلد کابلهای فرمان را فقط از یک طرف زمین میکنند (که درست است)، اما فراموش میکنند که در فرکانسهای بالا، یک تار موی سیم شیلد که به صورت اتفاقی با شاسی فلزی تابلو تماس پیدا کرده، میتواند یک آنتن مخرب برای نویز باشد. راه حل قطعی، جداسازی فیزیکی سینی کابل های قدرت و فرمان و استفاده از ترانسفورماتورهای ایزوله با سیمپیچی تفکیکشده است.

بوی تند و زنندهای از سمت تابلو میآید که ترکیبی از ماهی گندیده و پلاستیک سوخته است. این همان بوی مشخص سوختن عایق PVC در اثر قوس الکتریکی است. دود سفید و اسیدی ناشی از آن، با نشستن بر روی کنتاکتهای نقرهای رلهها، یک لایه اکسید تشکیل میدهد که عملا آنها را از کار میاندازد. اینجا دیگر مسئله سرویس نیست، بازسازی است. اگر با این بو مواجه شدید، کلید اصلی را قطع کنید. باز کردن درب و تلاش برای مهار آتش با متوقف نکردن قوس، میتواند به قیمت از دست رفتن بینایی و سوختگی شدید تمام شود. مجبور شدم تابلویی را تعویض کنم که تنها به خاطر یک موش مرده در پشت باسبار و خوردگی ناشی از رطوبت فضولات آن، کل شینههای ۶۳۰ آمپری آن کربنیزه شده بود.

بررسی فنی اتصال کوتاه و انتخاب اشتباه تجهیزات حفاظتی

هنگام بروز اتصال کوتاه، در کمتر از چند میلیثانیه، دمای نقطه خطا به هزاران درجه میرسد. اینجا دیگر بحث عیبیابی نیست، بحث بقای تجهیزات است. فاجعه از جایی شروع میشود که مهندس مشاور، جریان اتصال کوتاه (Isc) را محاسبه میکند و بر اساس آن، یک کلید با قدرت قطع ۲۵ کیلوآمپر سفارش میدهد. اما پیمانکار اجرایی، همان مدل را با پسوند اقتصادی از بازار تهیه میکند. قطعات تقلبی در بازار ایران که با عناوین طرح اشنایدریا مونتاژ ترکیه فروخته میشوند، در تست واقعی، حتی توان قطع ۱۰ کیلوآمپر را هم ندارند. نتیجه این انتخاب ارزانقیمت چیست؟ وقتی خطا رخ میدهد، به جای اینکه کلید خطا را قطع کرده و در محفظه قوس خود حبس کند، کلید منفجر میشود. آلیاژ بیکیفیت تیغهها ذوب شده و یک قوس سه فاز پایدار ایجاد میکند که کل تابلو را به کربن تبدیل میکند. سرمایهگذاری در یک کلید اورجینال با Icu واقعی، هزینه نیست، حق بیمه آتشسوزی است.

هزینههای پنهان تعمیرات مقطعی در مقابل سرویس اصولی

بسیاری از مدیران کارخانهها، بودجه نگهداری پیشگیرانه را هزینه سربار میبینند و به اشتباه، فقط خرابیها را تعمیر میکنند. این دیدگاه کاملاً وارونه است. وقتی یک کنتاکتور به دلیل فرسودگی بوبین شروع به تقتق زدن میکند، ۹۹ درصد اپراتورها با یک پیچگوشتی به آن ضربه میزنند تا خاموش شود. این ضربه زدن، لحظهای کنتاکتها را جدا میکند، اما در همان حین، ذغال ناشی از قوس را روی سطح نقرهای پلاتین میکوبد. این کار مقاومت را بالا میبرد و مطمئناً هفته بعد، به جای یک بوبین ۵۰۰ هزار تومانی، باید یک کنتاکتور ۸ میلیون تومانی را با کابلهای سوخته و یک شینه ذوب شده تعویض کنید. هزینه یک سرویس دورهای که در آن گشتاور پیچها، مقاومت عایقی و زمان عملکرد رلهها چک میشود، کسری از هزینه خوابیدن خط تولید در پیک سفارشات است.

جدول تحلیل اقتصادی خطاها: انتخاب درست در برابر تعمیر ارزان

قوس الکتریکی در تابلو: وقتی هوا هادی میشود

در یک تابلو فشار ضعیف ۴۰۰ ولتی، هوا یک عایق عالی است، تا لحظهای که فاصله خزشی را نادیده بگیرید. گرد و غبار صنعتی که با رطوبت هوا مخلوط میشود، یک خمیر رسانا روی سطح کلید اتوماتیک میسازد. اختلاف پتانسیل بین دو فاز روی این سطح، یونیزاسیون را آغاز میکند. ابتدا یک جریان خزنده میکروسکوپی شکل میگیرد که با چشم غیرمسلح دیده نمیشود. این جریان، مسیر خود را کربنیزه و زغالی میکند. حالا شما یک مسیر دائمی با مقاومت کم دارید. یک نوسان ولتاژ کوچک کافی است تا این مسیر تبدیل به یک قوس الکتریکی کامل شود. شعله نقرهای-سفید قوس، دمایی در حدود ۲۰۰۰۰ درجه کلوین دارد. این قوس، اکسیژن داخل تابلو را بلعیده و یک موج انفجاری ایجاد میکند که میتواند در کابین را از لولا جدا کند. جان سالم به در بردن از این حادثه، فقط به شانس وابسته است، نه مهارت.

چرا کنتاکتور در حین کار ذوب میشود ولی کلید حرارتی عمل نمیکند؟

این یک سناریوی کلاسیک و آزاردهنده است. موتور روشن است، جریان کشی نرمال است، اما ناگهان بوی سیم سوخته میآید و میبینید که پلاتینهای کنتاکتور به هم جوش خوردهاند و بیماژ حرارتی (رله اضافه بار) در کمال تعجب، کاملاً سالم و بدون واکنش است. علت این تناقض، دوپهلو بودن خطا است. جریان آنقدر بالا نرفته که بیماژ را تحریک کند، اما قطع و وصل سریع و مکرر در بوبین، باعث ایجاد جرقههای طولانی بر روی کنتاکتها شده است. این چترینگ ممکن است ناشی از یک شستی استاپ معیوب یا افت ولتاژ لحظهای در مدار فرمان باشد. در این حالت، کنتاکتها مدام باز و بسته میشوند و قوس حاصله، فلز را ذوب میکند. بیماژ اما جریان اضافهباری حس نمیکند، چون متوسط جریان در طول زمان، هنوز زیر حد تنظیم است. این دقیقاً همان نقطهای است که عیبیاب، گیج و سردرگم به مدار نگاه میکند. چاره کار، نصب یک ماژول حفاظت در برابر افت فاز و عدم تقارن ولتاژ در مدار فرمان است، نه بالا بردن تنظیمات بیماژ.

مشکل نشتی جریان در محیطهای مرطوب و خورنده

سواحل خلیج فارس و دریای عمان، جهنمی برای تابلوهای برق هستند. رطوبت نسبی ۹۰ درصد و نمک کلرید سدیم معلق در هوا، بهترین دوست خوردگی است. مشکل اصلی اینجا لایه نازک نمک روی مقرهها است. این لایه خشک، عایق است. اما به محض افزایش رطوبت، نمک رطوبت را جذب کرده و به یک الکترولیت تبدیل میشود. نتیجه یک اتصال کوتاه خزنده بین فازها روی سطح کلید است. تابلوهای معمولی با IP54 در این مناطق دوام نمیآورند. راهحل ابداعی و کمهزینه اما خطرناکی که برخی پیمانکاران محلی استفاده میکنند، رنگ کردن تمام سطح باسبارها و مقرهها با اسپری عایق است. این کار در کوتاهمدت جواب میدهد، اما در بلندمدت، گرمای شینهها باعث ترک خوردن این رنگ شده و رطوبت به دام افتاده در زیر ترکها، خوردگی حفرهای ایجاد میکند که عملاً شینه مسی را از داخل میپوساند. استفاده از هیترهای ضد میعان با ترموستات و رنگآمیزی فقط با لاک مخصوص مقره تنها راه حل مهندسی است.

صدای تقتق یک کنتاکتور معیوب در نیمه شب، فقط یک مشکل صوتی نیست؛ این صدا در گوش یک مهندس با تجربه، فریاد کمکخواهی بوبین در حال سوختن است. لرزش خفیف اما ممتد یک ترانسفورماتور قدرت، نشان میدهد که ورقههای هسته آهنی در حال شل شدن و افزایش تلفات هیسترزیس هستند. این لرزش فیزیکی، پیچ و مهرههای مجاور را نیز شل میکند. بعد از چند هفته، کل سازه تابلو شروع به لرزیدن میکند. این لرزش، سیمهای مدار فرمان را که با بستهای نامرغوب مهار شدهاند، میساید تا جایی که عایق آنها زخم برداشته و یک اتصال فاز به بدنه ناگهانی، خط تولید را قفل میکند. عیبیابی این خطا، کابوس یک تکنسین است؛ زیرا خطا متناوب است و فقط در لرزشهای اوج ظاهر میشود. پیشگیری از آن اما ساده است: هیچگاه یک ترانس برق را بدون واشر لاستیکی ضد لرزش بر روی شاسی تابلو نصب نکنید.

مرگ تدریجی خازنهای اصلاح ضریب توان

بانک خازنی به ظاهر کار میکند، اما قبض برق شما هر ماه سنگینتر میشود. این یعنی خازنها در حال خشک شدن هستند. هارمونیکهای جریانی تولید شده توسط اینورترها و UPSها، وارد خازنها شده و باعث گرم شدن بیش از حد دیالکتریک میشوند. ماده الکترولیت داخل خازن به تدریج تبخیر شده و ظرفیت خازن کاهش مییابد. اما ظاهراً همه چیز عادی است. یک روز که شبکه اصلی یک نوسان ولتاژ را تجربه میکند، این خازن ضعیف شده، توانایی تحمل آن را ندارد و منفجر میشود. مایع و گاز داغ خارج شده از خازن، اسیدی و قابل اشتعال است. بدتر از آن، اگر فیوزهای خازن به درستی و تندکار انتخاب نشده باشند، این انفجار میتواند باسبار اصلی را نیز دچار حادثه کند. تعویض خازنها بر اساس ساعتفعالکردن یا اندازهگیری ظرفیت واقعی، یک هزینه نیست، یک سرمایهگذاری برای جلوگیری از آتشسوزی است.

خطای اتصال بدنه و نقش سیستم ارت در بقای تجهیزات

مقاومت چاه ارت را اندازه میگیرید، عدد ۲ اهم را نشان میدهد و همه خوشحالند. اما این عدد به تنهایی بیمعنی است. فاجعه در جایی اتفاق میافتد که سطح مقطع هادی ارت (PE) متناسب با جریان اتصال کوتاه احتمالی انتخاب نشده باشد. وقتی یک اتصال فاز به بدنه رخ میدهد، جریان خطا باید از این سیم نازک به چاه ارت برود و برگردد. اگر سیم تحمل این جریان سنگین را نداشته باشد، قبل از اینکه کلید محافظ جان (RCD) بتواند در ۳۰ میلیثانیه مدار را قطع کند، سیم ارت ذوب شده و قطع میشود. حالا شما یک تابلو دارید که تمام بدنه آن با ولتاژ فاز شارژ شده و هیچ مسیر برگشتی برای جریان خطا وجود ندارد. این تله مرگبار، تا زمانی که یک انسان بدنه را لمس نکند، خود را نشان نمیدهد. محاسبه سطح مقطع سیم ارت و تست پیوستگی آن با جریان بالا، جزو الزامات مطلق و بدون اغماض است.

اگر میخواهید امشب بدون استرس تریپ ناگهانی بخوابید، همین الان این پنج مرحله را به ترتیب اجرا کنید:

• گشتاور سنجی فوری: به سراغ ۱۰ اتصال اصلی ورودی و خروجی کلیدها و کنتاکتورها بروید. فقط با پیچگوشتی چک نکنید. از یک ترکمتر استفاده کنید و گشتاور را مطابق کاتالوگ قطعه تنظیم نمایید. پیچی که کمتر از ۱۵ درصد گشتاور نامی داشته باشد، بمب ساعتی است.
• اسکن حرارتی بدون خاموشی: زیر بار حداکثری، با دوربین حرارتی از تمام اتصالات، شینهها و بدنه کلیدها عکس بگیرید. هر نقطهای که ۲۰ درجه سانتیگراد از دمای محیط بالاتر است، مستلزم خاموشی و تعمیر فوری است.
• پاکسازی خشن از آلایندهها: یک دمنده هوای خشک و بدون روغن بردارید و تمام سطوح مقرهها، پشت کلیدها و روی بردهای الکترونیکی را گردگیری کنید. به هیچ عنوان از کمپرسور هوای کارگاهی که قطرات آب و روغن دارد استفاده نکنید. آن رطوبت را به عمق قطعات تزریق میکند.
• بررسی فیزیکی کابلهای فرمان: تمام بستهای کمربندی پلاستیکی را با بستهای فولادی با روکش لاستیکی تعویض کنید. سیمهای فرمانی که از کانالهای تیز فلزی عبور کردهاند را بازرسی کنید. یک خراش کوچک در عایق، مسبب قطع و وصلهای مرموز هفته آینده است.
• تست عملکرد حفاظتی: دکمه تست RCD و رلههای حرارتی را به ترتیب فشار دهید. اگر عمل نکردند، همین الان تعویضشان کنید. یک رله معیوب، حفاظت را به شوخی تبدیل میکند.

سوالات متداول در مورد مشکلات تابلو برق صنعتی

۱.آیا میتوان از اسپریهای تماس برای رفع داغی ترمینال استفاده کرد؟

خیر. این کار فقط مشکل را ماسک میکند. اسپریهای تماس برای پاک کردن لایه اکسید طراحی شدهاند، اما اگر ترمینال شل باشد، مقاومت مکانیکی آن صفر است. تنها راه، باز کردن اتصال، تمیز کردن مکانیکی سطح تا رسیدن به فلز سفید و بستن مجدد با گشتاور دقیق است.

۲.چرا با وجود نصب محافظ جان، باز هم برق گرفتگی اتفاق میافتد؟

دلایل متعددی دارد: اول، عدم تطابق فرکانس و نوع RCD (نوع AC برای درایوها فاجعهبار است). دوم، سیم ارت پوسیده یا قطع شدهای که مسیر نشتی را باز نمیگذارد. سوم و خطرناکترین، نصب RCD با جریان آستانه ۳۰۰ میلیآمپر که برای حفاظت جان انسان (۳۰ میلیآمپر) کاملاً بیفایده است و فقط برای جلوگیری از آتشسوزی کاربرد دارد.

۳.تفاوت بین کلید طرح (کپی چین) و اصل اروپایی در چیست؟

تمایز فقط در برچسب نیست. در آلیاژ تیغههای قطع است. در کلید کپی، از مس با خلوص پایین و بدون روکش نقره استفاده میشود که در اولین اتصال کوتاه ذوب میگردد. بدتر از آن، سرعت قطع مکانیزم آن تضمین شده نیست. در آزمایشگاه، کلید کپی اغلب ۱۵ تا ۲۰ میلیثانیه دیرتر قطع میکند. این تأخیر، برابر با نابودی کامل مدار است.

۴.بهترین روش خشک کردن تابلوئی که آب گرفته چیست؟

قطع کامل برق. باز کردن دربها. تخلیه آب با اسفنج و سپس شستن تمام سطوح با الکل صنعتی ۹۹ درصد. الکل آب را در خود حل کرده و سریعاً تبخیر میشود. سپس از سشوار صنعتی با حرارت غیرمستقیم برای چندین ساعت استفاده کنید. قبل از برق دادن، تست مقاومت عایقی بین فازها و بدنه را با ولتاژ ۵۰۰ ولت انجام دهید. عدد زیر یک مگااهم یعنی خطر انفجار هنوز برطرف نشده است.

۵.فاصله ایمن بازدید جلوی تابلو برق فشار ضعیف چقدر است؟

طبق استانداردهای بینالمللی و تجربه تلخ حوادث، حداقل ۹۰ سانتیمتر فضای آزاد جلوی درب تابلو نیاز است. اما اگر تابلو شما کلیدهای قدرت بزرگ (ACB) دارد، برای خروج ایمن در هنگام قوس، این فاصله باید حداقل ۱.۵ متر باشد. هرگز مواد شیمیایی، کارتن و لوازم یدکی را جلوی تابلو دپو نکنید. در هنگام فرار اضطراری، اینها سد مرگ هستند.

۶.آیا سرویس تابلو برق حتماً باید با خاموشی کامل انجام شود؟

برای بازرسی اتصالات قدرت و شینهها، قطعاً بله. کار گرم روی تابلو فشار ضعیف فقط باید با مجوز کار ویژه، لباس ضد قوس و ماسک مخصوص انجام گیرد. ترمیم یک پیچ شل با پیچگوشتی معمولی روی باسبار برقدار، یک قمار روسی است که احتمال برد ندارد.

۷.علت واقعی سوختن پشت کلید مینیاتوری بدون تریپ کردن چیست؟

این پدیده نشانه کلاسیک اتصال شل در ترمینال خروجی کلید است. قوس و گرمای تولید شده در محل اتصال، به بدنه کلید هدایت میشود و آن را ذوب میکند. از آنجا که این گرما ناشی از مقاومت است و نه افزایش جریان (I²R به جای افزایش I)، بینیاز حرارتی داخل کلید آن را حس نمیکند و تریپ نمیکند. این نقص، دقیقاً اهمیت سفتکاری اصولی را اثبات میکند.
