بزرگترین نشانه سیم و کابل غیراستاندارد، ترکیب عایق قطور و هادی کمحجم است که با یک برش ساده از سطح مقطع لو میرود. همزمان، واکنش عایق به شعله مستقیم و اعتبارسنجی کد ده رقمی استاندارد، دو خط قرمز قطعی هستند که تقلب را در کمتر از سی ثانیه رسوا میکنند. اگر هادی در مرکز عایق ننشسته باشد یا سطح مس سیاه و اکسیده باشد، حتی اگر بستهبندی براق باشد، آن کالا ارزش ریسک ندارد.
چرا قیمت ارزان سیم و کابل، پرهزینهترین فاجعه پروژه شما خواهد شد؟
بارها دیده شده که خریداران تجهیزات الکتریکی، چه آنها که برای یک واحد مسکونی کوچک متریال تهیه میکنند و چه مدیران خرید پروژههای عظیم صنعتی، در دام یک باور خطرناک میافتند: تفاوت قیمت سیم و کابل یعنی سود بیشتر برای جیب من. این گزاره نه فقط اشتباه، که ویرانگر است. قیمت پایین سیم و کابل در بازار ایران، در نود درصد موارد، نتیجه مستقیم کمفروشی در وزن مس، استفاده از مس ناخالص یا بازیافتی نسوزانده، و جایگزینی پیویسی خالص با ترکیبات اشباع از پارافین و گازوئیل است.
اشتباه رایج این است که گمان میشود اگر سیم برق داشته باشد و چراغ روشن شود، یعنی کار تمام است. درحالیکه جریان الکتریکی قرار است از داخل دیوارها، سینی کابلها، و زیر خاک عبور کند، جایی که بعد از اتمام کار، دسترسی به آن یا غیرممکن است یا مستلزم تخریب کامل. سیم و کابل نامرغوب، یک بمب ساعتی با فیوز نامشخص است. زمان انفجار آن را نه مهندس ناظر تعیین میکند، نه شرکت توزیع برق. یک شب تابستانی با بار مصرفی بالا کافی است تا گرمای نقطهای در یک اتصال پیوندی مخفی، عایق آغشته به روغن پارافین را شعلهور کند.
تجربه میدانی نشان داده، هزینه خرید یک کلاف سیم افشان استاندارد با مس آنیل شده و عایق پیویسی خالص، در مقایسه با هزینه بازسازی یک سقف کاذب سوخته یا تعویض سیمکشی داخلی یک واحد مسکونی بعد از گچکاری و نقاشی، چیزی نزدیک به یک بیستم است. این محاسبه، درد واقعی مهندسانی است که بعد از تحویل پروژه، شبها با استرس تماس کارفرما درباره بوی سوختگی از پریزها زندگی میکنند.
تست شعله و بوی پارافین؛ آزمایشی که فروشندهها از آن متنفرند
سریعترین و گویاترین آزمایش کیفیت عایق که در هر کارگاهی، حتی در محل تحویل کالا، قابل اجراست، تست شعله مستقیم است. قضیه ساده است: یک تکه ده سانتیمتری از روکش یا عایق سیم را جدا کنید. با فندک آن را آتش بزنید. حالا تماشا کنید. عایق پیویسی استاندارد، به دلیل ساختار مولکولی خود، پس از حذف منبع شعله، خودبهخود خاموش میشود. این خاصیت خود خاموششوندگی دقیقا همان دلیلی است که پیویسی را به انتخاب اول عایقبندی سیم و کابل تبدیل کرده است.
اما در کابل تقلبی چه رخ میدهد؟ شعله نه تنها خاموش نمیشود، بلکه با بوی تند و سنگین پارافین شمع یا گازوئیل همراه است و عایق قطره قطره میچکد. علت این رفتار فاجعهبار، استفاده از روغنهای اشتعالزا به عنوان نرمکننده ارزان در ترکیب پلیمر است. تولیدکننده متقلب، برای کاهش مصرف رزین پیویسی خالص، مواد پلاستیککننده خطرناک تزریق میکند تا روکش نرم و منعطف به نظر برسد. این نرمی ظاهری، به قیمت تبدیل سیمکشی ساختمان شما به یک رشته فیتیله تمامعیار تمام میشود.
توصیه قاطع: هرگز به ظاهر براق و انعطاف یک سیم در ویترین فروشگاه اعتماد نکنید. یک فندک جیبی، راستگوترین بازرس کیفیت شما در لحظه خرید است.
چگونه مرکز نبودن هادی در عایق، فاجعهای خاموش در دیوارها رقم میزند؟
مشکلی که اغلب تا زمان بروز حادثه دیده نمیشود، عدم سنتر بودن یا خارج از مرکز بودن هادی در لایه عایق است. تصور کنید سیم مفتولی را که قرار است جریان برق را از فیوز به پریز برساند، در لولهای داخل دیوار کار میگذارید. در ظاهر، همه چیز مرتب است. اما وقتی با یک برش عرضی، سطح مقطع آن سیم را نگاه میکنید، میبینید که هسته مسی، یک سمت عایق را تا حد یک لایه کاغذی نازک جویده و سمت دیگر، ضخامت عایق بیهوده زیاد است.
این یعنی چه؟ یعنی در طول مسیر، جایی که عایق نازکترین حالت خود را دارد، با کوچکترین تنش مکانیکی حین سیمکشی، یا انبساط و انقباض ناشی از گرم و سرد شدن هادی زیر بار الکتریکی، عایق پاره میشود. نتیجه: بیرون زدگی رشتههای مسی از غلاف، اتصال کوتاه با سیمهای مجاور، و جرقهای که پشت دیوار گچی پنهان میماند تا کل ساختمان را به آتش بکشد.
در کارگاههای نصب، یکی از دردسرهای فیزیکی همیشگی، مواجهه با کلافی از سیم است که ظاهری صاف دارد اما موقع لخت کردن با سیملختکن، عایق به صورت نامتقارن کنده میشود و رشتههای هادی را زخمی میکند. این یعنی سازنده، نه قالب اکسترودر خود را تنظیم کرده، نه کیفیت را کنترل نموده. یک برش کاتر تیز از سطح مقطع کافی است تا این عیب را با چشم غیرمسلح ببینید: ضخامت عایق باید در تمام زوایای اطراف هادی یکسان باشد.
بازرسی چشمی سطح مقطع؛ آنچه تولیدکنندگان متقلب از شما پنهان میکنند

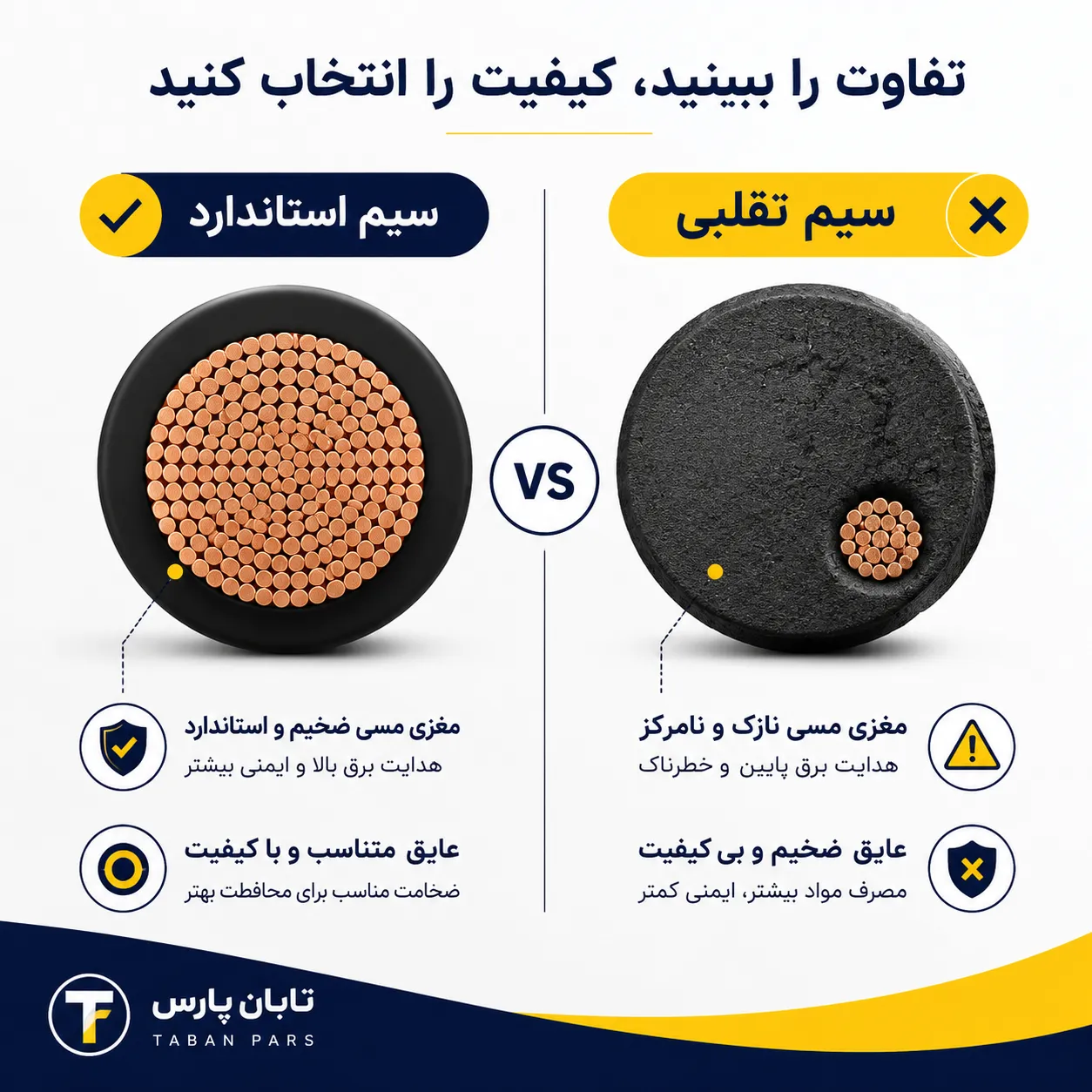

وقتی یک نمونه سیم یا کابل را در دست میگیرید و به سر یک قیچی کابلبر یا کاتر تیز، برشی عمود و صاف از مقطع عرضی آن میزنید، پنجرهای به حقیقت محصول باز میشود. اولین چیزی که باید ببینید، رابطه منطقی بین قطر هادی و ضخامت عایق است. یک ترفند قدیمی در بازار ایران این است: مس کم میگذارند و روکش را قطور میکنند. دلیلش هم ساده است؛ قیمت هر کیلوگرم مس، چندین برابر قیمت هر کیلوگرم ترکیبات پیویسی است. پس با افزایش وزن روکش و کاهش وزن هادی، کلاف سیم سنگین میماند، ترازو را گول میزند، و سود بادآورده به جیب تولیدکننده متقلب میرود.
در سوی دیگر، رنگ سطح مقطع هادی است. مس آنیل شده استاندارد باید براق، شفاف و به رنگ مسی یکدست باشد. اگر رشتههای مس در مرکز مقطع، کدر، سیاه، یا دارای لکههای تیره هستند، بدانید که اکسیداسیون آغاز شده است. اکسید مس، مقاومت الکتریکی را بالا میبرد. افزایش مقاومت یعنی افزایش حرارت تحت بار ثابت. یعنی سیمی که باید بیست آمپر را به راحتی عبور دهد، حالا با همان جریان داغ میکند، عایق را ذوب میکند، و شما را یک قدم به آتشسوزی نزدیکتر میکند.
همچنین به یکنواختی تاب رشتهها دقت کنید. اگر در مقطع، رشتههای هادی افشان، باز و نامنظم دیده میشوند، نشانه بیکیفیتی فرایند تاب است. چنین سیمی موقع لخت کردن، رشتههایش از هم میپاشد، داخل ترمینال به درستی فیکس نمیشود، و آرک الکتریکی در اتصالات را به یک مهمان دائمی در تابلو برق تبدیل میکند.
| معیار بررسی | سیم و کابل استاندارد | سیم و کابل تقلبی |
|---|---|---|
| رنگ و سطح هادی مسی | براق، شفاف، کاملا مسی یکدست | کدر، مایل به سیاهی، دارای لکههای اکسید |
| ضخامت عایق نسبت به هادی | متناسب با استاندارد سطح مقطع، نازک و یکنواخت | بیش از حد قطور برای پنهان کردن کمحجمی مس |
| مرکزیت هادی در عایق | دقیقا در مرکز، ضخامت عایق در تمام جهات برابر | خارج از مرکز، یک سمت بسیار نازک |
| واکنش به شعله مستقیم | خود خاموششونده، بدون بوی پارافین | مشتعل و شعلهور، همراه با بوی گازوئیل یا شمع |
| انعطافپذیری رشتهها | نرم، پیچخور بدون شکستگی، تحمل خمش مکرر | ترد، شکننده، یا بیش از حد سفت |
| درج کد ده رقمی استاندارد | حک شده با فاصله منظم، قابل استعلام از ۱۰۰۰۱۵۱۷ | فاقد کد، دارای کد جعلی، یا تاریخ گذشته |
هادی مسی یا آلومینیوم روکشمس؟ جواب این تست، کلاهبرداری را لو میدهد
یکی از پیچیدهترین شیوههای تقلب در بازار سیم و کابل ایران، تولید هادیهای آلومینیومی با روکش نازک مس (CCA – Copper Clad Aluminum) و فروش آن به جای مس خالص است. این محصول، با یک نگاه سطحی، کاملا مسی به نظر میرسد. اما رسانایی آلومینیوم به اندازه مس نیست و مقاومت الکتریکی بیشتری دارد. افزون بر آن، آلومینیوم در تماس با مس در ترمینالها دچار خوردگی گالوانیک میشود که اتصال را شل کرده و جرقه تولید میکند.
روش تشخیص قاطع: یک رشته نازک از هادی را جدا کنید. آن را با فندک حرارت دهید. سیم مسی خالص، در برابر حرارت قرمز رنگ میشود اما نمیشکند و شکل خود را حفظ میکند. آلومینیوم و آلومینیوم روکشمس، با رسیدن به دمای مشخصی، ناگهان خم میشوند، تاب برمیدارند، و میشکنند. این تفاوت رفتاری، یک آزمایش ساده و قطعی در محل پروژه است که هیچ فروشنده متقلبی نمیتواند نتیجه آن را رد کند.
همچنین، رشتهها را زیر نور مستقیم بررسی کنید. مس واقعی درخششی مات اما گرم و عمیق دارد. آلومینیوم روکشمس، زیر نور، یک برق سفید و سرد شبیه به قلع تولید میکند. این تفاوت بصری را یک بار ببینید، برای همیشه در ذهن حک میشود.
اگر پروژه شما حساس است و با جریانهای بالا سروکار دارید، انتخاب هادی مسی آنیل شده خالص، تنها گزینه منطقی است. مجموعه تابان پارس با تمرکز بر کیفیت و جلوگیری از هدررفت بودجه مشتری، همواره بر تامین کالای دارای شناسنامه فنی از برندهای معتبر تاکید دارد. برای دریافت مشخصات فنی دقیق و لیست موجودی، میتوانید از لینکهای سیم و کابل پرتو الکتریک و سیم و کابل اعتماد البرز بازدید و استعلام قیمت نمایید.
مشاوره کامل و دقیق برای هر سوال شما در زمینه سینی کابل -نردبان کابل و محصولات تابان پارس
بیش از ۸۰٪ رضایت و دقت انتخاب کالای تولیدی و عمده فقط بعد از یک تماس
- ✅ ارسال با ضمانت سلامت کالا به سراسر کشور
- ✅ گارانتی معتبر و اصالت کالا
- ✅ مشاوره تخصصی رایگان قبل و بعد از خرید
- ✅ تخفیف در بعضی قسمت ها و تنظیم فاکتور
کد ده رقمی استاندارد؛ تنها مدرکی که در دادگاه فنی حرف آخر را میزند
در تمام سالهای حضور در پروژههای صنعتی و ساختمانی، یک چیز قطعی بوده است: هر سیم و کابلی که روی بدنه خود، کد ده رقمی پروانه استاندارد را با فاصلههای منظم و خوانا حک نکرده باشد، ارزش یک دقیقه وقت برای بررسی بیشتر را هم ندارد. سازمان ملی استاندارد ایران، تولیدکنندگان را ملزم کرده که این کد را به همراه نام تجاری، علامت استاندارد، سطح مقطع و تعداد رشتهها، مستقیما روی عایق خارجی محصول درج کنند.
اما دقت کنید: درج ظاهری کد کافی نیست. متقلبان حرفهای، کدهای منقضی شده یا کدهای متعلق به محصولات دیگر را روی کابلهای نامرغوب هک میکنند. تنها مسیر قطعی برای اعتبارسنجی، ارسال این کد ده رقمی به سامانه پیامکی 10001517 است. ظرف چند ثانیه، پاسخ پیامکی شامل نام شرکت تولیدکننده، شرح محصول، تاریخ اعتبار پروانه، و وضعیت پروانه (فعال یا معلق) دریافت میشود. اگر کد ارسالی توسط سامانه شناسایی نشد، یا اطلاعات بازگشتی با آنچه روی بدنه کابل نوشته شده مطابقت نداشت، قاطعانه از خرید منصرف شوید.
اتصالات پیوندی پنهان در کلاف؛ چطور یک کابل صد متری، واقعا صد متر نیست؟
یکی از کابوسهای برقکاران حرفهای هنگام کابلکشی مسیرهای طولانی، رسیدن به نقطهای از مسیر و یافتن یک برآمدگی یا فرورفتگی مشکوک در طول کابل است. این نشانه وجود اتصال پیوندی در هادی یا عایق است. در تولید نامرغوب، وقتی سیم یا رشتهای حین فرایند کشش پاره میشود، به جای دورریز کردن ضایعات، آن را گره میزنند، یا با یک پرس سرد و بدون لحیمکاری استاندارد وصل میکنند و سپس روکش نهایی را روی آن میکشند.
نتیجه این اتصال مخفی چیست؟ در آن نقطه، مقاومت الکتریکی به صورت موضعی افزایش مییابد. وقتی جریان عبور میکند، اتصال پیوندی مانند یک المنت کوچک عمل میکند و داغ میشود. با چشم غیرمسلح در زمان خرید شاید دیده نشود، اما وقتی کابل زیر بار اسمی قرار میگیرد، کافی است با دست (با رعایت کامل ایمنی) یا با یک دماسنج لیزری، طول کابل را پیمایش کنید. نقطه داغ، محل همان اتصال معیوب است. این نقطه داغ، با گذشت زمان عایق را ذوب میکند، باعث اتصال فاز به زمین یا فاز به فاز میشود، و تابلو برق را از مدار خارج میکند. پیدا کردن این خرابی در یک سینی کابل شلوغ، میان انبوهی از کابلهای دیگر، یک کابوس لجستیکی و عصبی برای تیم تعمیرات است.
نکته اجرایی: در زمان دریافت کلافهای بزرگ کابل، چند متر ابتدایی و انتهایی کلاف را به صورت چشمی و لمسی بازرسی کنید. هرگونه ناهمواری در قطر، سفتی موضعی، یا تغییر بافت روکش را جدی بگیرید.
انعطافپذیری واقعی در برابر نرمی فریبنده روکش
یک باور رایج اما کاملا انحرافی میان خریداران کمتجربه وجود دارد: هرچه سیم نرمتر باشد، کیفیتش بالاتر است. این جمله نصفش دروغ است. بله، هادی مسی آنیل شده باید انعطافپذیری بالایی داشته باشد و وقتی یک رشته از آن را چندین بار پیچ و تاب میدهید، نشکند. این نرمی ذاتی مس خالص است که تحت فرایند حرارتی آنیلینگ به دست آمده. اما نرمی روکش عایق، داستان کاملا متفاوتی دارد.
روکش پیویسی استاندارد، بافت محکم، کمی زبر، و مقاومی در برابر کشش دارد. اگر روکش یک سیم را با فشار ناخن بتوانید به راحتی خراش دهید، بکنید، یا تکه تکه کنید، با یک محصول تقلبی روبهرو هستید که در ترکیب آن از نرمکنندههای روغنی خطرناک استفاده شده است. این روکش، حین کابلکشی داخل لولههای فولادی یا عبور از زانوهای تیز، پاره میشود و رشتههای هادی را در معرض بدنه فلزی قرار میدهد. یک اتصال بدنه که به موقع تشخیص داده نشود، میتواند جان ساکنان یک ساختمان را تهدید کند.
پس نرمی هادی را تحسین کنید، اما به نرمی عایق شک داشته باشید.
سطح ظاهری سیم و کابل؛ وقتی چشم، اولین ابزار اندازهگیری است
در بازرسی فنی سیم و کابل، پیش از هر ابزار دیجیتالی، این چشم و دست شماست که دادههای اولیه را جمعآوری میکند. یک سیم یا کابل استاندارد، سطحی کاملا صاف، بدون برآمدگی، فرورفتگی، دوپهنی، یا نوسان قطر در طول خود دارد. اگر هنگام لمس کردن سطح کابل، برجستگیهای ریزی حس میکنید که ریتم منظمی ندارند، این میتواند نشانه خرابی قالب اکسترودر، مواد اولیه کثیف، یا وجود حبابهای هوا در عایق باشد.
حبابهای ریز محبوس در عایق، در طول زمان تحت میدان الکتریکی و حرارت، به کانونهای تخلیه جزئی تبدیل میشوند که عایق را به تدریج از داخل میخورند. این پدیده در کابلهای فشار ضعیف هم، در بلندمدت، یکپارچگی دیالکتریک را از بین میبرد. یک سطح ناهموار، یک زنگ خطر خاموش است.
چکلیست اجرایی برای اقدام فوری هنگام خرید سیم و کابل
از بحث و تحلیل تئوری فاصله بگیرید. در لحظه خرید، همین پنج مرحله را به ترتیب اجرا کنید و اگر هر مرحله مردود شد، از معامله صرفنظر نمایید:
- مرحله اول – استعلام کد: کد ده رقمی روی بدنه کابل را به ۱۰۰۰۱۵۱۷ پیامک کنید. اگر پاسخ نیامد یا اطلاعات مغایر بود، معامله تمام است.
- مرحله دوم – برش عرضی: با یک تیغ تیز، یک برش عمود و صاف از مقطع بزنید. ضخامت عایق در چهار جهت بالا، پایین، چپ و راست هادی را مقایسه کنید. نابرابری یعنی رد شدن.
- مرحله سوم – تست شعله: ده سانتیمتر از عایق را با فندک آتش بزنید. اگر خاموش نشد یا بوی پارافین و گازوئیل داد، کالا غیرقابل مصرف است.
- مرحله چهارم – تست انعطاف هادی: یک رشته مسی را جدا کنید، چند بار با زاویه تند خم و راست کنید. اگر شکست، هادی آلومینیوم روکشمس یا مس اکسیده شکننده است.
- مرحله پنجم – بازرسی لمسی و چشمی: سطح کابل را با دست بکشید. برآمدگی، فرورفتگی، یا دوپهنی حس کردید؟ اگر بله، کلاف را پس بدهید.
آیا وجود علامت استاندارد روی کابل برای تضمین کیفیت کافی است؟
خیر. علامت استاندارد بدون استعلام پیامکی کد ده رقمی، بیارزش است. متقلبان حرفهای علامت استاندارد را نیز جعل میکنند. تنها راه، دریافت تاییدیه لحظهای از سامانه ۱۰۰۰۱۵۱۷ است.
تفاوت سیم مفتول و افشان در تشخیص تقلب چیست؟
در سیم مفتول، مرکز نبودن هادی در عایق بسیار محسوستر و خطرناکتر است زیرا تکرشته بودن هادی، کوچکترین انحراف از مرکز را به وضوح در سطح مقطع نشان میدهد. در سیم افشان، باید دقت بیشتری روی یکنواختی تاب و عدم اکسیداسیون رشتههای نازک داشت.
چرا برخی کابلهای به ظاهر باکیفیت، بعد از چند ماه شکننده میشوند؟
این پدیده ناشی از مهاجرت نرمکنندههای فرار از ساختار پلیمر عایق است. تولیدکننده برای کاهش هزینه، از نرمکنندههای ارزان با نقطه جوش پایین استفاده کرده. بعد از تبخیر این مواد در طول زمان، عایق خشک، ترد، و شکننده میشود.
آیا وزن کردن کلاف سیم و کابل روش قابل اعتمادی برای تشخیص است؟
به تنهایی نه. تولیدکننده متقلب میتواند وزن مس کم شده را با افزایش وزن روکش جبران کند. وزن باید در مقایسه با جداول وزن استاندارد هر متر از سطح مقطع مشخص بررسی شود، نه صرفا وزن کلاف.
کدام برندها در بازار ایران کمترین ریسک تقلب را دارند؟
برندهایی که نامشان در وندور لیست شرکت توانیر و وندور لیست صنایع نفت و پتروشیمی ثبت شده باشد، به دلیل ممیزیهای دورهای این سازمانها، کمترین احتمال انحراف از استاندارد را دارند. برای دسترسی به محصولات این برندها، میتوانید به لینکهای سیم و کابل پرتو الکتریک و سیم و کابل اعتماد البرز مراجعه کنید.
وقتی سیم یا کابل را لخت میکنیم و رشتههای مس سیاه است، یعنی چه؟
سیاهی مس یعنی اکسیداسیون. این اتفاق زمانی میافتد که مس در مجاورت رطوبت، مواد شیمیایی، یا هوای آزاد بدون محافظت قرار گرفته باشد. اکسید مس یک لایه با مقاومت الکتریکی بالا تشکیل میدهد که جریان را کاهش و حرارت را افزایش میدهد.
آیا تست سیم و کابل با اهممتر در محل خرید امکانپذیر است؟
بله، اما محدود. شما میتوانید مقاومت اهمی یک متر از هادی را اندازه بگیرید و با جداول استاندارد مقاومت مس در آن سطح مقطع مقایسه کنید. مقاومت بالاتر از حد مجاز، نشانه مس ناخالص یا کمحجمی مقطع است. با این حال، این تست به تنهایی کیفیت عایق را مشخص نمیکند.
