رابط سینی کابل چیست؟ معرفی ۸ نوع اتصال، کاربرد و مشخصات فنی

رابط سینی کابل قطعه ای برای اتصال دو شاخه سینی کابل به یکدیگر است و در اجرای مسیرهای مستقیم، تغییرات مسیر و برخی اتصالات قابل تنظیم استفاده می شود. رابط با ایجاد اتصال مکانیکی بین شاخه های سینی، مسیر کابل کشی را یکپارچه و پایدار می کند. انتخاب رابط باید بر اساس عرض، ارتفاع لبه، ضخامت ورق، جنس سینی کابل و شرایط محیطی پروژه انجام شود.

اگر برای خرید رابط سینی کابل به دنبال قیمت، ابعاد، انواع و مشخصات فنی هستید، در این مقاله تمام نکات مهم انتخاب و نصب رابط را بررسی می کنیم.

رابط سینی کابل چیست؟

رابط سینی کابل یا Cable Tray Splice Connector قطعه ای است که برای متصل کردن دو بخش سینی کابل یا نردبان کابل به یکدیگر استفاده می شود. سینی های کابل معمولاً به صورت شاخه های جداگانه تولید و در زمان اجرای پروژه به هم متصل می شوند؛ بنابراین رابط یکی از قطعات اصلی برای ساخت یک مسیر پیوسته کابل کشی است.

رابط معمولاً با پیچ و مهره به دو شاخه سینی متصل می شود. شکل، تعداد سوراخ ها، ضخامت و ابعاد رابط باید با مشخصات سینی کابل هماهنگ باشد.

در سیستم های فلزی، کیفیت اتصال فقط از نظر مکانیکی اهمیت ندارد. در صورت استفاده از سینی کابل به عنوان بخشی از مسیر هم بندی و ارت، اتصال الکتریکی بین بخش های سینی نیز باید مطابق مشخصات پروژه و الزامات سیستم ارت کنترل شود.

رابط سینی کابل چه کاربردی دارد؟

مهم ترین کاربرد رابط سینی کابل، اتصال دو شاخه سینی کابل و ایجاد یک مسیر یکپارچه برای عبور کابل ها است.

رابط در پروژه های مختلف برای موارد زیر استفاده می شود:

• اتصال دو شاخه سینی کابل
• اتصال بخش های سینی در مسیرهای طولانی
• اتصال سینی کابل به برخی اتصالات
• ایجاد استحکام در محل اتصال
• حفظ پیوستگی مسیر کابل کشی
• اتصال نردبان کابل در مدل های سازگار
• ایجاد اتصال در مسیرهای افقی یا عمودی با رابط مناسب
• کمک به حفظ تراز سینی ها در محل اتصال

اتصال صحیح اهمیت زیادی دارد؛ زیرا وزن کابل ها در طول مسیر به سیستم سینی وارد می شود و محل اتصال نباید باعث ایجاد تغییر شکل یا ناپایداری در مسیر شود. طراحی رابط های سینی کابل نیز با هدف ایجاد اتصال مقاوم بین بخش های مجاور انجام می شود.

انواع رابط سینی کابل کدامند؟

رابط سینی کابل بر اساس شکل و نوع اتصال در مدل های مختلف تولید می شود. رایج ترین مدل ها شامل رابط مستقیم، رابط بغل بند، رابط کفی و رابط های قابل تنظیم هستند.

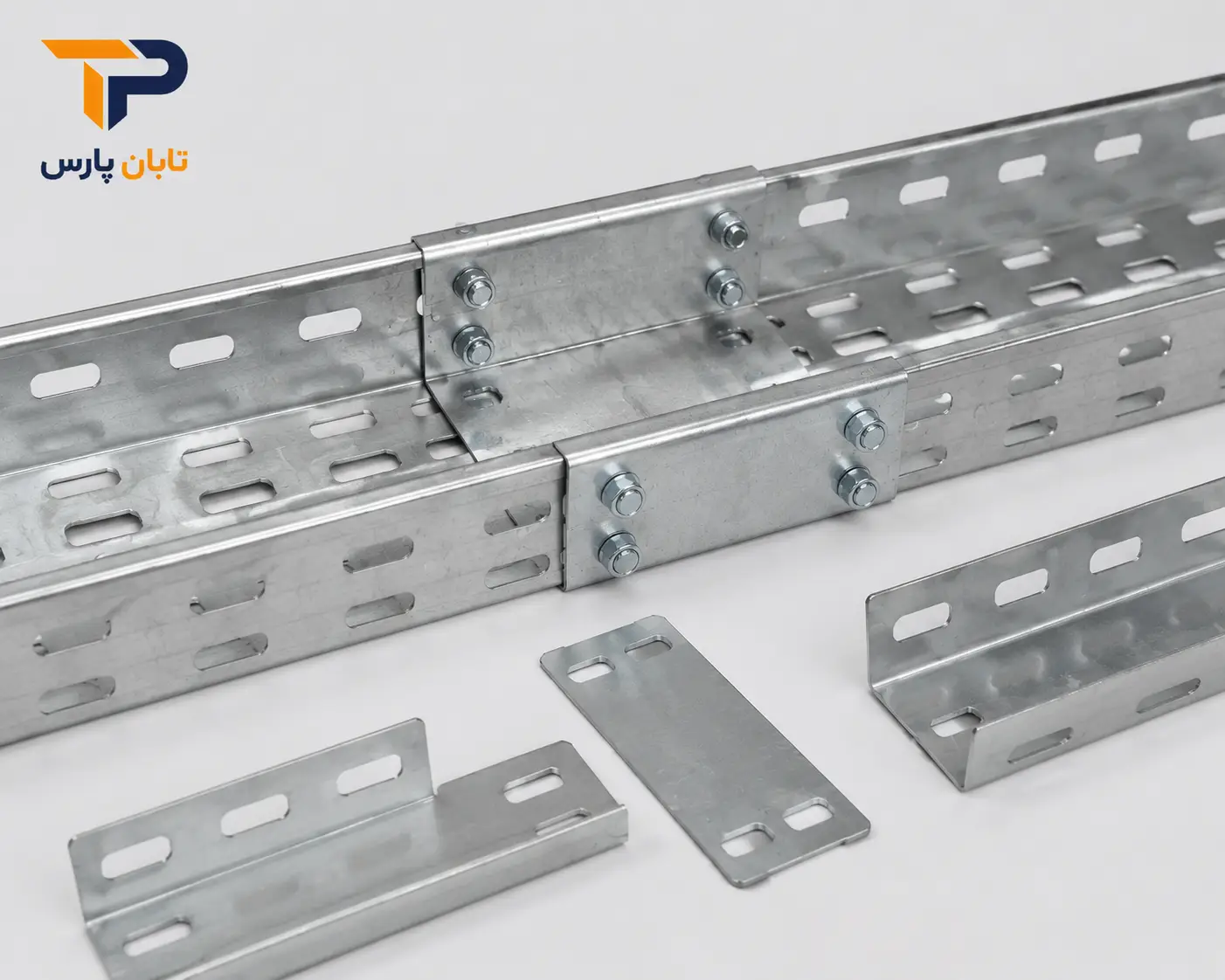

رابط مستقیم سینی کابل

رابط مستقیم سینی کابل برای اتصال دو شاخه سینی در یک مسیر مستقیم استفاده می شود. این مدل یکی از پرکاربردترین اتصالات سینی کابل است.

در این حالت، دو شاخه سینی در امتداد یکدیگر قرار می گیرند و رابط با استفاده از پیچ و مهره به دو بخش متصل می شود.

رابط مستقیم زمانی مناسب است که مسیر کابل کشی بدون تغییر جهت ادامه پیدا کند.

رابط بغل بند سینی کابل

رابط بغل بند در قسمت کناری سینی قرار می گیرد و دو بخش سینی را از قسمت جانبی به هم متصل می کند.

این مدل در بازار با نام هایی مانند رابط بغل سینی کابل، جوینت سینی کابل و Side Joint نیز شناخته می شود.

ابعاد رابط بغل بند باید با ارتفاع لبه سینی مطابقت داشته باشد؛ زیرا رابط نامتناسب اتصال کاملی ایجاد نمی کند.

رابط کفی سینی کابل

رابط کفی برای ایجاد اتصال از قسمت کف سینی استفاده می شود. این نوع اتصال در بعضی مدل های سینی و براساس طراحی سازنده مورد استفاده قرار می گیرد.

انتخاب رابط کفی باید براساس الگوی پانچ، محل سوراخ ها و طراحی کف سینی انجام شود.

رابط قابل تنظیم افقی

رابط قابل تنظیم افقی برای شرایطی استفاده می شود که دو بخش مسیر به اتصال کاملاً ثابت و مستقیم نیاز ندارند و امکان تنظیم زاویه یا موقعیت اتصال اهمیت دارد.

این مدل بیشتر در مسیرهایی کاربرد دارد که طراحی آنها نیازمند انعطاف در محل اتصال است.

رابط قابل تنظیم عمودی

رابط قابل تنظیم عمودی برای اتصال سینی ها در مسیرهایی که تغییر ارتفاع دارند استفاده می شود.

انتخاب این قطعه باید براساس نوع تغییر ارتفاع، زاویه مسیر و مشخصات سازنده انجام شود.

رابط انبساطی سینی کابل

در مسیرهای طولانی یا محیط هایی که تغییر دمای قابل توجه دارند، انبساط و انقباض حرارتی سینی باید در طراحی اتصال در نظر گرفته شود.

برای این شرایط از Expansion Splice Plate یا رابط انبساطی استفاده می شود. استاندارد NEMA VE ۲ برای نصب سینی کابل، استفاده از صفحات اتصال مناسب و در نظر گرفتن انبساط حرارتی در مسیرهای طولانی را مطرح می کند.

جدول انواع رابط سینی کابل

رابط سینی کابل گالوانیزه چیست؟

رابط سینی کابل گالوانیزه از فولاد ساخته می شود و سطح آن برای افزایش مقاومت در برابر خوردگی با پوشش روی محافظت می شود.

رابط گالوانیزه در پروژه هایی که سینی کابل نیز از ورق گالوانیزه ساخته شده است، کاربرد زیادی دارد.

گالوانیزه رابط ممکن است به روش های مختلف انجام شود که رایج ترین آنها عبارتند از:

• گالوانیزه سرد
• گالوانیزه گرم

انتخاب نوع پوشش به شرایط محیطی و مشخصات پروژه بستگی دارد.

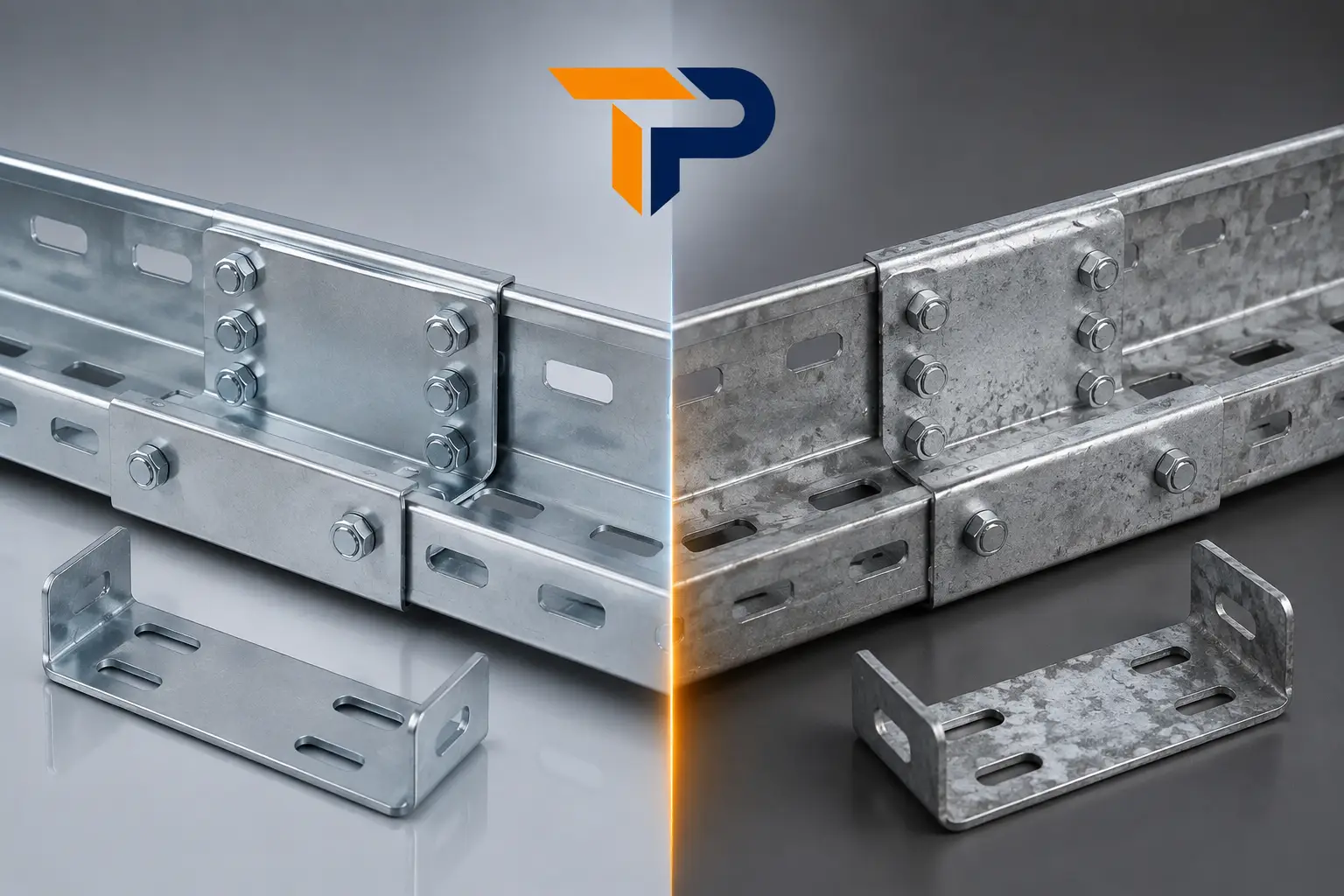

تفاوت رابط گالوانیزه سرد و گرم

تفاوت اصلی این دو مدل در روش ایجاد پوشش روی و ویژگی های پوشش نهایی است.

رابط گالوانیزه سرد معمولاً برای محیط های معمولی و پروژه هایی که نیاز خوردگی بسیار شدید ندارند استفاده می شود.

رابط گالوانیزه گرم پوشش روی را پس از ساخت قطعه و با فرآیند غوطه وری در روی مذاب ایجاد می کند و برای محیط هایی که مقاومت بیشتری در برابر خوردگی نیاز دارند گزینه مناسبی است.

برای محیط های مرطوب، فضای باز، صنایع و پروژه های دارای شرایط خورنده، انتخاب پوشش باید با مشخصات فنی پروژه هماهنگ شود.

رابط سینی کابل آهنی بهتر است یا گالوانیزه؟

رابط آهنی ساده از نظر هزینه اولیه می تواند اقتصادی باشد، اما در محیط هایی که احتمال رطوبت و خوردگی وجود دارد، رابط دارای پوشش محافظ انتخاب مناسب تری است.

برای پروژه های معمولی می توان از رابط فولادی با پوشش مناسب استفاده کرد. در محیط های مرطوب یا فضای باز، مشخصات پوشش باید با شرایط محیطی تطبیق داده شود.

در پروژه های حساس، صرفاً نام «گالوانیزه» برای انتخاب کافی نیست و باید نوع پوشش و مشخصات فنی محصول بررسی شود.

ابعاد رابط سینی کابل

ابعاد رابط سینی کابل باید با ابعاد سینی مورد استفاده هماهنگ باشد. مهم ترین مشخصات هنگام انتخاب رابط عبارتند از:

• عرض سینی
• ارتفاع لبه سینی
• ضخامت ورق
• طول رابط
• عرض رابط
• ضخامت رابط
• فاصله سوراخ ها
• قطر و نوع سوراخ
• نوع پیچ و مهره

در بازار، رابط ها در اندازه های مختلف تولید می شوند و انتخاب سایز باید براساس مشخصات واقعی سینی انجام شود. برخی فروشندگان نیز رابط ها را براساس عرض سینی و ضخامت ورق دسته بندی می کنند.

جدول مشخصات مهم رابط سینی کابل

ضخامت رابط سینی کابل چقدر است؟

ضخامت رابط عدد ثابتی برای تمام سینی ها ندارد و براساس مدل، ابعاد، بارگذاری و مشخصات سازنده تعیین می شود.

در بازار ایران رابط ها با ضخامت های مختلف عرضه می شوند و برخی فروشندگان ضخامت هایی از حدود ۰.۵ تا ۲ میلی متر را برای مدل های مختلف معرفی کرده اند. بنابراین نمی توان یک ضخامت را برای تمام پروژه ها استاندارد دانست.

برای انتخاب دقیق، ضخامت رابط باید در کنار ضخامت سینی و وزن کابل های مسیر بررسی شود.

آیا رابط سینی کابل باید هم ضخامت سینی باشد؟

خیر. ضخامت رابط الزاماً نباید دقیقاً برابر ضخامت سینی باشد.

آنچه اهمیت دارد، استحکام اتصال، سازگاری ابعادی، نوع طراحی رابط، مشخصات سازنده و بارگذاری سیستم است.

رابط بسیار نازک برای یک سینی سنگین می تواند اتصال ضعیفی ایجاد کند و انتخاب رابط بیش از حد ضخیم نیز بدون توجه به طراحی سینی الزاماً مزیت ایجاد نمی کند.

قیمت رابط سینی کابل چقدر است؟

قیمت رابط سینی کابل به یک عدد ثابت محدود نمی شود. قیمت براساس جنس، ضخامت، ابعاد، نوع رابط، پوشش سطحی، برند، تعداد خرید و قیمت مواد اولیه تغییر می کند.

مهم ترین عوامل موثر بر قیمت عبارتند از:

1. جنس ورق
2. ضخامت ورق
3. عرض و ارتفاع رابط
4. نوع رابط
5. نوع گالوانیزه
6. وزن قطعه
7. کیفیت تولید
8. نوع پیچ و مهره
9. تعداد سفارش
10. نوسانات قیمت فولاد

صفحات فروشگاهی نیز قیمت رابط سینی کابل را براساس عواملی مانند عرض، ضخامت، جنس، ابعاد، کیفیت و تولیدکننده دسته بندی می کنند.

به همین دلیل برای دریافت قیمت روز رابط سینی کابل بهتر است مشخصات دقیق قطعه و تعداد مورد نیاز اعلام شود.

جدول عوامل موثر بر قیمت رابط سینی کابل

نحوه نصب رابط سینی کابل

نصب رابط سینی کابل باید براساس طراحی سیستم و دستورالعمل سازنده انجام شود.

مراحل کلی نصب رابط مستقیم به این شکل است:

مرحله اول: قرار دادن دو شاخه سینی

دو شاخه سینی کابل را روی ساپورت های سینی کابل قرار دهید و انتهای دو شاخه را در یک راستا تنظیم کنید.

مرحله دوم: تراز کردن محل اتصال

قبل از بستن پیچ ها، کف و لبه های دو سینی باید در یک راستا قرار بگیرند. اگر دو شاخه تراز نباشند، اتصال تحت تنش قرار می گیرد.

مرحله سوم: قرار دادن رابط

رابط را در محل اتصال قرار دهید و سوراخ های رابط را با سوراخ های سینی منطبق کنید.

مرحله چهارم: بستن پیچ و مهره

پیچ و مهره مناسب را نصب کنید و اتصال را مطابق دستورالعمل سازنده محکم کنید.

مرحله پنجم: بررسی اتصال

بعد از نصب، محل اتصال باید از نظر لقی، تراز بودن، استحکام مکانیکی و در صورت نیاز پیوستگی الکتریکی بررسی شود.

در دستورالعمل NEMA VE ۲، برای اتصال بخش های مستقیم سینی، صفحات اتصال در محل اتصال دو شاخه نصب می شوند و نحوه قرارگیری پیچ و صفحه اتصال نیز باید طبق دستورالعمل مشخص انجام شود.

رابط سینی کابل را داخل سینی نصب کنیم یا بیرون؟

نحوه قرارگیری رابط به نوع سینی و دستورالعمل سازنده بستگی دارد. در دستورالعمل NEMA VE ۲، برای یک اتصال معمولی، صفحات اتصال در قسمت بیرونی سینی قرار می گیرند و سر پیچ ها در سمت داخل سینی قرار می گیرند، مگر اینکه سازنده روش دیگری مشخص کرده باشد.

بنابراین نصب رابط فقط براساس ظاهر قطعه انجام نشود و دستورالعمل سازنده محصول اولویت دارد.

برای هر اتصال سینی کابل چند رابط لازم است؟

تعداد رابط مورد نیاز به نوع سینی و طراحی اتصال بستگی دارد.

در بسیاری از سیستم های سینی فلزی، اتصال مستقیم با صفحات اتصال در دو طرف ریل یا لبه انجام می شود. با این حال، تعداد و محل دقیق رابط باید براساس طراحی محصول و دستورالعمل سازنده تعیین شود.

در نتیجه نمی توان برای همه مدل های سینی یک عدد ثابت مانند «یک رابط برای هر اتصال» تعیین کرد.

آیا رابط سینی کابل روی استحکام مسیر تاثیر دارد؟

بله. محل اتصال دو شاخه یکی از نقاط مهم سیستم سینی کابل است و طراحی نامناسب اتصال می تواند باعث افتادگی یا تغییر شکل در محل اتصال شود.

یکی از اهداف طراحی صفحات اتصال، ایجاد اتصال قوی بین شاخه های مجاور و کاهش تغییر شکل در محل اتصال است. طراحی های مختلف رابط نیز برای افزایش استحکام و سهولت نصب توسعه یافته اند.

رابط سینی کابل و ارت؛ آیا رابط باید ارت شود؟

این موضوع به طراحی سیستم ارت، نوع سینی، استاندارد پروژه و مشخصات رابط بستگی دارد.

در سیستم های فلزی، پیوستگی الکتریکی سینی کابل اهمیت دارد. اتصال پیچ و مهره ای مناسب می تواند در برخی سیستم های استاندارد، پیوستگی الکتریکی لازم را ایجاد کند؛ اما در رابط های انبساطی، قابل تنظیم یا محل هایی که اتصال الکتریکی پیوسته نیست، ممکن است به باندینگ جامپر نیاز باشد.

Cable Tray Institute تأکید می کند که رابط های استاندارد و صلب در صورت نصب صحیح می توانند پیوستگی الکتریکی بین بخش های سینی را حفظ کنند، در حالی که در رابط های انبساطی و قابل تنظیم شرایط متفاوت است.

بنابراین نباید بدون بررسی مشخصات محصول، برای تمام رابط ها یک روش ارت یکسان در نظر گرفت.

چه زمانی استفاده از باندینگ جامپر ضروری است؟

باندینگ جامپر بیشتر در شرایطی اهمیت پیدا می کند که محل اتصال امکان حرکت یا ایجاد گسست الکتریکی داشته باشد؛ برای مثال در برخی Expansion Splice ها و رابط های قابل تنظیم.

تجهیزات تولیدکنندگان مختلف نیز برای رابط های انبساطی و قابل تنظیم، استفاده از bonding jumper را توصیه یا الزامی می کنند.

قاعده درست این است که نیاز به جامپر براساس استاندارد پروژه، مشخصات سازنده و سیستم ارت تعیین شود، نه صرفاً براساس نوع ظاهری رابط.

تفاوت رابط سینی کابل با زانویی سینی کابل چیست؟

رابط برای اتصال دو بخش استفاده می شود، اما زانویی برای تغییر جهت مسیر کاربرد دارد.

بنابراین رابط جایگزین زانویی یا سه راهی نیست و هر کدام وظیفه متفاوتی در اجرای مسیر کابل دارند.

تفاوت رابط سینی کابل با رابط نردبان کابل

رابط سینی کابل برای اتصال مدل مشخصی از سینی طراحی می شود، در حالی که رابط نردبان کابل براساس ساختار ریل های جانبی و ابعاد نردبان انتخاب می شود.

اگرچه بعضی رابط ها قابلیت استفاده در هر دو سیستم را دارند، اما نباید بدون بررسی مشخصات فنی یک رابط را برای هر نوع سینی یا نردبان استفاده کرد.

رابط سینی کابل برای فضای باز چه ویژگی هایی باید داشته باشد؟

در فضای باز، رابط در معرض رطوبت، بارندگی، تغییر دما و آلودگی محیط قرار می گیرد. بنابراین مقاومت در برابر خوردگی اهمیت بیشتری پیدا می کند.

برای این شرایط باید موارد زیر بررسی شود:

• جنس ورق
• نوع گالوانیزه
• کیفیت پوشش
• ضخامت پوشش
• سازگاری رابط با سینی
• مقاومت پیچ و مهره در برابر خوردگی
• شرایط آب و هوایی محل نصب

در پروژه های صنعتی یا ساحلی، مشخصات خوردگی محیط باید در انتخاب جنس و پوشش لحاظ شود.

هنگام خرید رابط سینی کابل به چه نکاتی توجه کنیم؟

قبل از خرید، فقط عبارت «رابط سینی کابل» را به فروشنده اعلام نکنید. برای انتخاب دقیق، مشخصات سینی را همراه سفارش ارائه دهید.

۱. عرض سینی را مشخص کنید

عرض سینی یکی از مهم ترین پارامترهای انتخاب رابط است.

۲. ارتفاع لبه سینی را اندازه بگیرید

به خصوص برای رابط های بغل بند، ارتفاع لبه اهمیت زیادی دارد.

۳. ضخامت ورق را اعلام کنید

ضخامت سینی و رابط باید متناسب با شرایط پروژه انتخاب شود.

۴. نوع پوشش را مشخص کنید

برای فضای باز یا محیط خورنده، نوع پوشش اهمیت بیشتری دارد.

۵. الگوی پانچ را بررسی کنید

اگر محل سوراخ های رابط با سوراخ های سینی مطابقت نداشته باشد، نصب با مشکل مواجه می شود.

۶. جنس پیچ و مهره را بررسی کنید

در محیط های خورنده، پیچ و مهره نامناسب می تواند نقطه ضعف سیستم باشد.

۷. تعداد مورد نیاز را مشخص کنید

خرید عمده می تواند روی قیمت نهایی اثر بگذارد.

اشتباهات رایج هنگام خرید رابط سینی کابل

یکی از اشتباهات رایج، خرید رابط فقط بر اساس عرض سینی است. عرض به تنهایی برای انتخاب رابط کافی نیست.

اشتباهات رایج عبارتند از:

• توجه نکردن به ارتفاع لبه سینی
• انتخاب ضخامت نامناسب
• استفاده از رابط بدون توجه به الگوی پانچ
• ترکیب رابط و سینی با پوشش های نامناسب
• استفاده از رابط معمولی در محل انبساط
• بی توجهی به اتصال ارت
• خرید پیچ و مهره نامتناسب
• انتخاب رابط بر اساس قیمت پایین بدون بررسی کیفیت
• نصب رابط بدون تراز کردن دو شاخه
• استفاده از یک مدل رابط برای تمام بخش های پروژه

چگونه رابط مناسب سینی کابل را انتخاب کنیم؟

برای انتخاب رابط مناسب، این ترتیب را دنبال کنید:

نوع سینی → عرض → ارتفاع لبه → ضخامت → جنس → پوشش → شرایط محیطی → نوع اتصال → سیستم ارت → تعداد مورد نیاز

این روش باعث می شود رابط براساس مشخصات واقعی پروژه انتخاب شود و احتمال خرید قطعه نامناسب کاهش پیدا کند.

آیا رابط سینی کابل برای سینی مش هم استفاده می شود؟

سینی مش یا Wire Mesh Tray ساختار متفاوتی با سینی کابل ورقی دارد و معمولاً از اتصالات مخصوص خود استفاده می کند.

در بازار، قطعاتی برای اتصال سینی مش به سینی کابل نیز وجود دارد؛ بنابراین اگر قرار است سینی مش به سینی کابل متصل شود، باید از رابط مخصوص این تبدیل استفاده شود و رابط معمولی سینی ورقی را بدون بررسی نباید به کار برد.

آیا می توان رابط سینی کابل را در محل پروژه ساخت؟

در برخی پروژه ها ساخت قطعه سفارشی امکان پذیر است، اما رابط باید از نظر ابعاد، ضخامت، سوراخ کاری، جنس و مقاومت مکانیکی با سیستم هماهنگ باشد.

برای پروژه های حساس، استفاده از رابط تولید شده مطابق نقشه و مشخصات فنی سازنده، انتخاب مطمئن تری نسبت به ساخت بدون محاسبه است.

رابط سینی کابل را از کجا بخریم؟

برای خرید رابط سینی کابل، ابتدا مشخصات فنی مورد نیاز را تعیین کنید و سپس قیمت چند مدل سازگار را مقایسه کنید.

هنگام استعلام قیمت، این اطلاعات را اعلام کنید:

• نوع سینی کابل
• عرض سینی
• ارتفاع لبه
• ضخامت ورق
• جنس سینی
• نوع پوشش
• نوع رابط
• تعداد مورد نیاز
• محل استفاده
• نیاز یا عدم نیاز به اتصالات و پیچ و مهره

این اطلاعات باعث می شود قیمت اعلام شده دقیق تر باشد و احتمال دریافت قطعه نامناسب کاهش پیدا کند.

جمع بندی رابط سینی کابل

رابط سینی کابل قطعه ای کلیدی برای اتصال شاخه های سینی و ایجاد یک مسیر منظم و پایدار برای کابل کشی است. رابط مستقیم، رابط بغل بند، رابط کفی، رابط قابل تنظیم و رابط انبساطی از مدل هایی هستند که در سیستم های مختلف مورد استفاده قرار می گیرند.

برای انتخاب رابط مناسب، فقط عرض سینی را در نظر نگیرید. ضخامت ورق، ارتفاع لبه، نوع پانچ، جنس، پوشش ضدخوردگی، شرایط محیطی، نوع اتصال و الزامات ارت همگی در انتخاب صحیح تاثیر دارند.

قیمت رابط سینی کابل نیز براساس جنس، ضخامت، ابعاد، پوشش، نوع اتصال و تعداد سفارش تعیین می شود. برای خرید دقیق، مشخصات کامل سینی و شرایط پروژه را به فروشنده اعلام کنید تا رابط سازگار با سیستم پیشنهاد شود.
