ساپورت سینی کابل یکی از مهمترین تجهیزات در اجرای سیستم کابلکشی ساختمانهای صنعتی، تجاری و تأسیساتی است که وظیفه نگهداری، تثبیت و محافظت از سینی کابل و کابلهای عبوری را بر عهده دارد. انتخاب صحیح نگهدارنده سینی کابل باعث افزایش ایمنی مسیر کابل، جلوگیری از افتادگی سینی، کاهش فشار روی کابلها و افزایش طول عمر تجهیزات برق میشود.
با توجه به تنوع بالای مدلهای نگهدارنده کابل مانند ساپورت سقفی، دیواری، زمینی، راد رزوهای و پروفیلی، انتخاب مناسبترین گزینه به عواملی مانند وزن کابلها، نوع سینی کابل، شرایط محیطی و محل نصب بستگی دارد. در این مقاله انواع ساپورت سینی کابل، کاربرد هر مدل، فاصله استاندارد نصب و نکات مهم خرید و انتخاب بهترین نگهدارنده کابل را بررسی میکنیم.

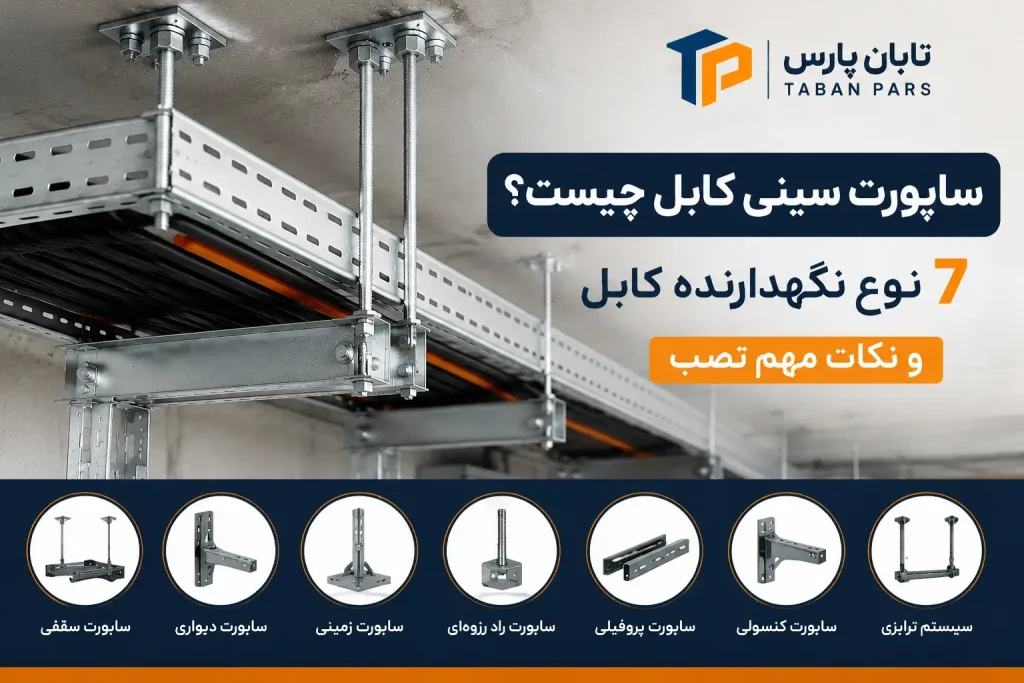

ساپورت سینی کابل چیست؟
ساپورت سینی کابل یک سازه نگهدارنده فلزی است که برای نصب، ثابت نگه داشتن و تحمل وزن سینی کابل و کابلهای عبوری استفاده میشود. این تجهیزات با اتصال به سقف، دیوار یا کف، مسیر کابلکشی را منظم کرده و از ایجاد فشار، خمیدگی یا آسیب به کابلها جلوگیری میکنند.
در پروژههای برق صنعتی، ساختمانی و تأسیساتی، استفاده از ساپورت مناسب اهمیت زیادی دارد؛ زیرا وزن کابلها در مسیرهای طولانی میتواند باعث تغییر شکل سینی کابل یا کاهش ایمنی سیستم شود. به همین دلیل انتخاب نوع ساپورت، جنس متریال و فاصله نصب باید مطابق شرایط پروژه انجام شود.

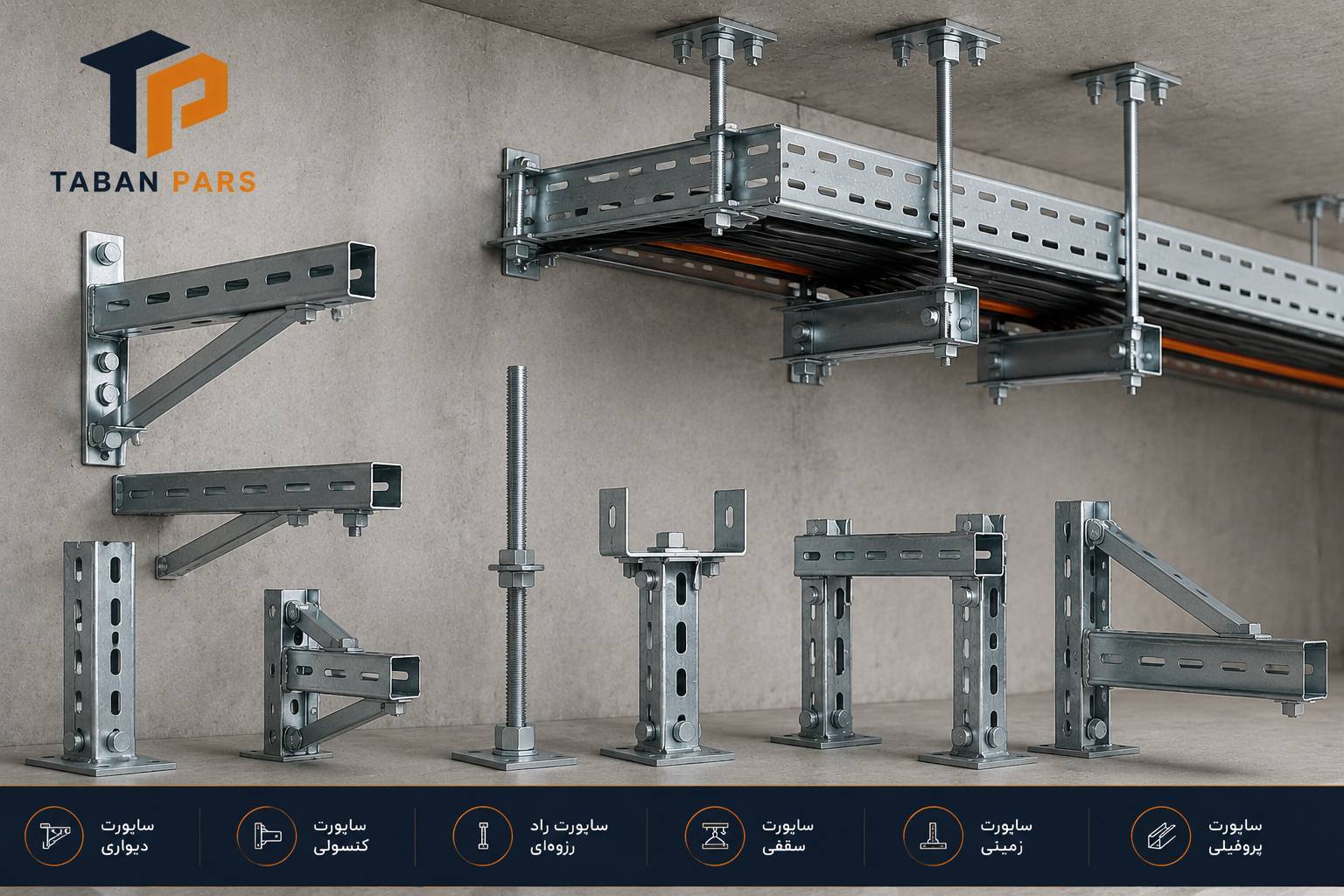

جدول انواع ساپورت سینی کابل و کاربرد آنها
انواع نگهدارنده سینی کابل با توجه به محل نصب، میزان تحمل وزن و شرایط پروژه انتخاب میشوند. هر مدل ویژگیهای خاصی دارد و برای کاربرد مشخصی مورد استفاده قرار میگیرد. جدول زیر مهمترین انواع ساپورت سینی کابل را همراه با کاربرد و ویژگی آنها نشان میدهد.
| نوع ساپورت سینی کابل | محل نصب | کاربرد اصلی | ویژگی مهم |
| ساپورت سقفی سینی کابل | سقف ساختمان، سوله و سازههای فلزی | مسیرهای طولانی کابلکشی | تحمل وزن مناسب و اشغال فضای کمتر |
| ساپورت دیواری سینی کابل | دیوار و ستون | اتاق برق، موتورخانه و راهروهای تأسیساتی | مناسب فضاهای محدود و نصب آسان |
| ساپورت زمینی سینی کابل | کف یا سطح زمین | کارخانهها و پروژههای صنعتی | مقاومت بالا برای کابلهای سنگین |
| ساپورت راد رزوهای سینی کابل | نصب سینی کابل روی سقف کاذب و سقف سازهای | ساختمانهای اداری و تجاری | قابلیت تنظیم ارتفاع و اجرای سریع |
| ساپورت پروفیلی سینی کابل | سقف، زمین و سازههای فلزی | پروژههای صنعتی و کابلهای فشار قوی | استحکام مکانیکی بالا |
| ساپورت کنسولی سینی کابل | دیوار و ستون | مسیرهای کوتاه و متوسط | نصب سریع و کاهش هزینه اجرا |
انتخاب نوع مناسب ساپورت سینی کابل به شرایط پروژه بستگی دارد. برای کابلهای سبک در ساختمانها معمولاً ساپورت سقفی یا راد رزوهای کاربرد بیشتری دارد، اما در پروژههای صنعتی با کابلهای سنگین، استفاده از ساپورت پروفیلی یا زمینی به دلیل مقاومت بالاتر توصیه میشود. همچنین در محیطهای مرطوب و فضای باز باید از ساپورتهای دارای پوشش ضد خوردگی مانند گالوانیزه گرم استفاده شود.
فاصله استاندارد ساپورت سینی کابل چقدر است؟
فاصله ساپورت سینی کابل یکی از مهمترین عوامل در اجرای اصولی سیستم کابلکشی است. رعایت فاصله مناسب بین نگهدارندهها باعث میشود وزن سینی کابل و کابلهای عبوری به صورت یکنواخت توزیع شود و از خم شدن، افتادگی یا آسیب دیدن مسیر کابل جلوگیری شود.
میزان فاصله بین ساپورتها به عواملی مانند عرض سینی کابل، وزن کابلها، ضخامت ورق، نوع ساپورت و شرایط محیطی پروژه بستگی دارد. در پروژههای ساختمانی معمولاً فاصله ساپورتها بین ۱ تا ۲ متر در نظر گرفته میشود، اما در مسیرهایی که کابلهای سنگین یا شرایط صنعتی وجود دارد، فاصله نگهدارندهها باید کاهش پیدا کند.
| شرایط پروژه | فاصله پیشنهادی ساپورت سینی کابل |
| کابلکشی سبک ساختمانی | حدود ۱.۵ تا ۲ متر |
| کابلکشی معمولی تأسیساتی | حدود ۱ تا ۱.۵ متر |
| کابلهای سنگین و فشار قوی | حدود ۰.۸ تا ۱.۲ متر |
| محیطهای صنعتی با لرزش بالا | بر اساس محاسبات فنی پروژه |
رعایت فاصله استاندارد نگهدارنده سینی کابل علاوه بر افزایش استحکام مسیر، باعث کاهش فشار روی اتصالات و افزایش طول عمر سیستم کابلکشی میشود.
روش انتخاب بهترین نگهدارنده سینی کابل
انتخاب ساپورت سینی کابل باید بر اساس شرایط فنی پروژه انجام شود. یک نگهدارنده مناسب باید توان تحمل وزن کابلها را داشته باشد و در برابر شرایط محیطی مقاومت کافی نشان دهد.
مهمترین عوامل در انتخاب بهترین نگهدارنده سینی کابل عبارتاند از:
بررسی وزن و تعداد کابلها
وزن کابلها مهمترین عامل در انتخاب ساپورت است. هرچه تعداد کابلها بیشتر باشد یا کابلهای سنگینتری در مسیر قرار بگیرند، نیاز به استفاده از ساپورتهای مقاومتر افزایش پیدا میکند.
در پروژههای صنعتی، کابلهای فشار قوی و مسیرهای پرتراکم معمولاً به ساپورتهای پروفیلی یا تقویت شده نیاز دارند تا از تغییر شکل سینی کابل جلوگیری شود.
توجه به ابعاد سینی کابل
عرض و ارتفاع سینی کابل تأثیر مستقیمی بر انتخاب نوع نگهدارنده دارد. سینی کابلهای بزرگتر ظرفیت کابل بیشتری دارند و در نتیجه وزن بیشتری به ساپورت وارد میکنند.
| عرض سینی کابل | ساپورت مناسب |
| عرض کم | ساپورت راد رزوهای یا سقفی سبک |
| عرض متوسط | ساپورت سقفی یا دیواری مقاوم |
| عرض زیاد | ساپورت پروفیلی و تقویت شده |
انتخاب جنس مناسب ساپورت سینی کابل
جنس ساپورت سینی کابل باید با شرایط محیطی محل نصب هماهنگ باشد. در محیطهای داخلی و خشک، ساپورتهای فولادی عملکرد مناسبی دارند، اما در فضای باز یا محیطهای صنعتی استفاده از پوششهای ضد خوردگی اهمیت بیشتری دارد.
| جنس ساپورت | کاربرد |
| فولادی رنگ شده | محیطهای داخلی و خشک |
| گالوانیزه سرد | پروژههای ساختمانی معمولی |
| گالوانیزه گرم | فضای باز و محیطهای صنعتی |
| استیل ضد زنگ | محیطهای خورنده و حساس |
بررسی شرایط محیطی پروژه
شرایط محیطی یکی از عوامل مهم در انتخاب نگهدارنده سینی کابل است. در محیطهایی مانند کارخانهها، پارکینگها، تونلها و فضای باز، ساپورت باید مقاومت کافی در برابر رطوبت، گرد و غبار، مواد شیمیایی و تغییرات دمایی داشته باشد.
برای این شرایط، ساپورت سینی کابل گالوانیزه گرم گزینه مناسبی است؛ زیرا پوشش گالوانیزه باعث افزایش مقاومت فلز در برابر زنگ زدگی و خوردگی میشود.

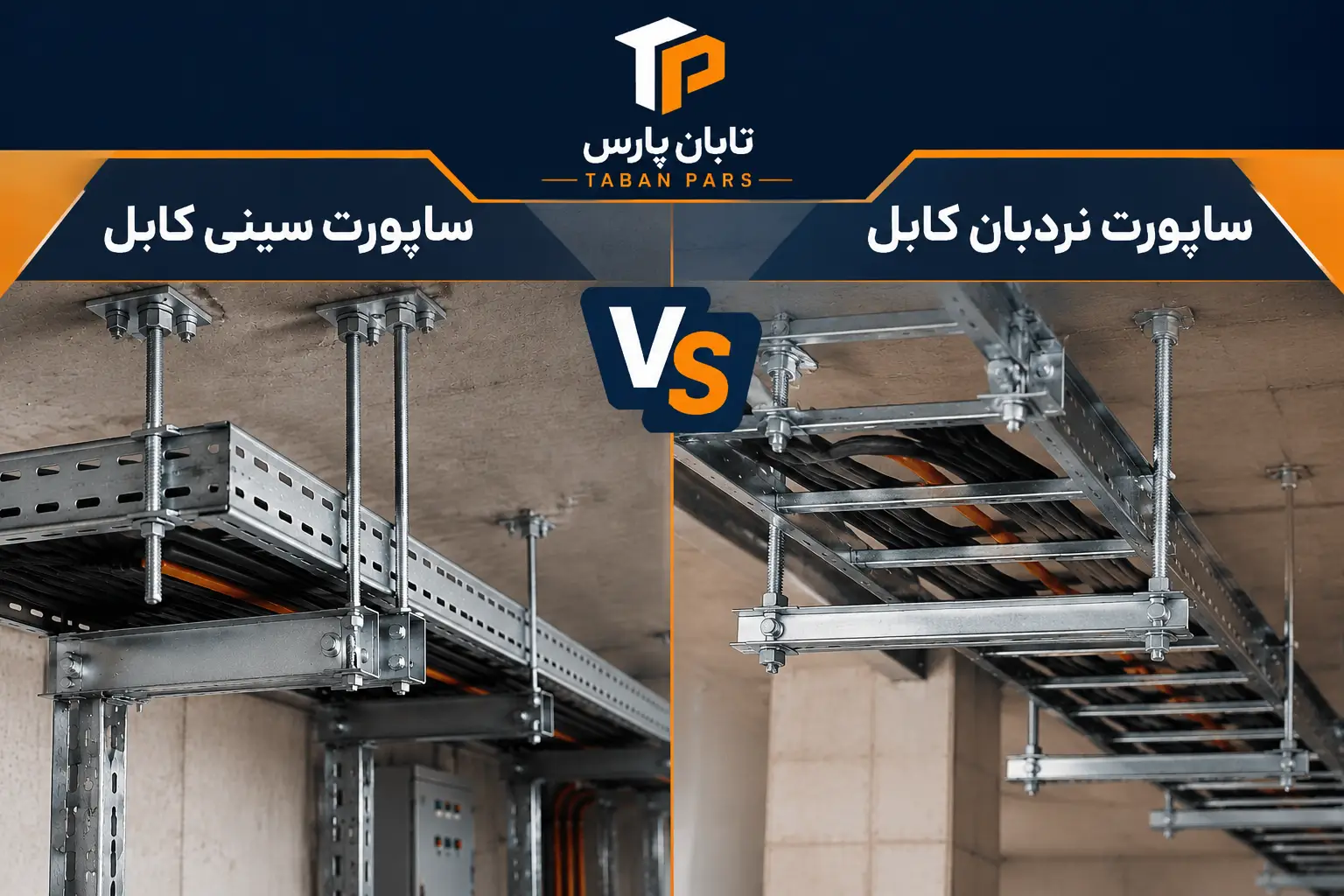

تفاوت ساپورت سینی کابل و ساپورت نردبان کابل چیست؟
ساپورت سینی کابل و ساپورت نردبان کابل هر دو برای نگهداری مسیر کابلکشی استفاده میشوند، اما از نظر کاربرد، میزان تحمل وزن و شرایط نصب تفاوتهایی دارند. سینی کابل معمولاً برای مسیرهایی استفاده میشود که نیاز به محافظت بیشتر از کابلها و نظم دهی مسیر وجود دارد، در حالی که نردبان کابل بیشتر برای پروژههای صنعتی با تعداد زیاد کابل و وزن بالا کاربرد دارد.
انتخاب بین این دو نوع ساپورت به عواملی مانند نوع کابل، وزن مسیر، شرایط محیطی و نوع پروژه بستگی دارد.
| ویژگی | ساپورت سینی کابل | ساپورت نردبان کابل |
| کاربرد اصلی | ساختمانها، تأسیسات و پروژههای معمولی | صنایع سنگین و نیروگاهها |
| میزان تحمل وزن | متوسط تا بالا | بسیار بالا |
| مناسب برای کابلهای سنگین | در مدلهای تقویت شده | گزینه مناسبتر |
| میزان تهویه کابلها | کمتر | بیشتر به دلیل ساختار باز |
| کاربرد رایج | مسیرهای برق ساختمان و تأسیسات | کابلهای قدرت و صنعتی |
در پروژههایی که تعداد کابلها زیاد است یا وزن کابلها بالا است، معمولاً استفاده از ساپورتهای مقاومتر مانند ساپورت پروفیلی یا نگهدارندههای مخصوص نردبان کابل پیشنهاد میشود.
اشتباهات رایج در نصب نگهدارنده سینی کابل
نصب صحیح ساپورت سینی کابل تأثیر مستقیمی بر ایمنی و دوام سیستم کابلکشی دارد. برخی اشتباهات در زمان اجرا میتوانند باعث آسیب به سینی کابل، کابلها و افزایش هزینههای تعمیرات شوند.
انتخاب ساپورت با ظرفیت تحمل پایین
یکی از رایجترین اشتباهات، استفاده از ساپورتی است که توان تحمل وزن کابلهای عبوری را ندارد. این موضوع میتواند باعث خم شدن سینی کابل، ایجاد فشار روی اتصالات و کاهش عمر تجهیزات شود.
رعایت نکردن فاصله استاندارد ساپورتها
فاصله زیاد بین نگهدارندهها باعث میشود وزن کابلها روی بخشهای خاصی از سینی کابل متمرکز شود و احتمال افتادگی یا تغییر شکل افزایش پیدا کند.
استفاده از جنس نامناسب در محیطهای مرطوب
در محیطهایی که رطوبت بالا، مواد شیمیایی یا شرایط خورنده وجود دارد، استفاده از ساپورتهای معمولی فولادی باعث زنگ زدگی سینی کابل و کاهش طول عمر سیستم میشود. در این شرایط، ساپورت گالوانیزه گرم یا استیل انتخاب مناسبتری است.
نصب بدون توجه به مسیر کابلکشی
قبل از نصب ساپورت باید مسیر کابل، تعداد کابلها، وزن نهایی و شرایط نصب بررسی شود. اجرای بدون برنامه میتواند باعث افزایش تعداد اتصالات و کاهش کیفیت نهایی پروژه شود.
قیمت ساپورت سینی کابل به چه عواملی بستگی دارد؟
قیمت نگهدارنده سینی کابل به عوامل مختلفی مانند نوع ساپورت، جنس متریال، ابعاد، ضخامت فلز، پوشش ضد خوردگی و میزان سفارش بستگی دارد.
ساپورتهای ساده فولادی معمولاً قیمت پایینتری دارند، اما مدلهای گالوانیزه گرم و صنعتی به دلیل مقاومت بالاتر در برابر خوردگی و تحمل وزن بیشتر، قیمت بالاتری دارند.
| عامل مؤثر بر قیمت | تأثیر روی هزینه |
| نوع ساپورت | مدلهای پروفیلی و صنعتی قیمت بیشتری دارند |
| جنس متریال | گالوانیزه و استیل هزینه بالاتری دارند |
| ضخامت فلز | ضخامت بیشتر باعث افزایش مقاومت و قیمت میشود |
| ابعاد ساپورت | سایز بزرگتر، هزینه تولید بیشتری دارد |
| پوشش ضد خوردگی | گالوانیزه گرم قیمت را افزایش میدهد |

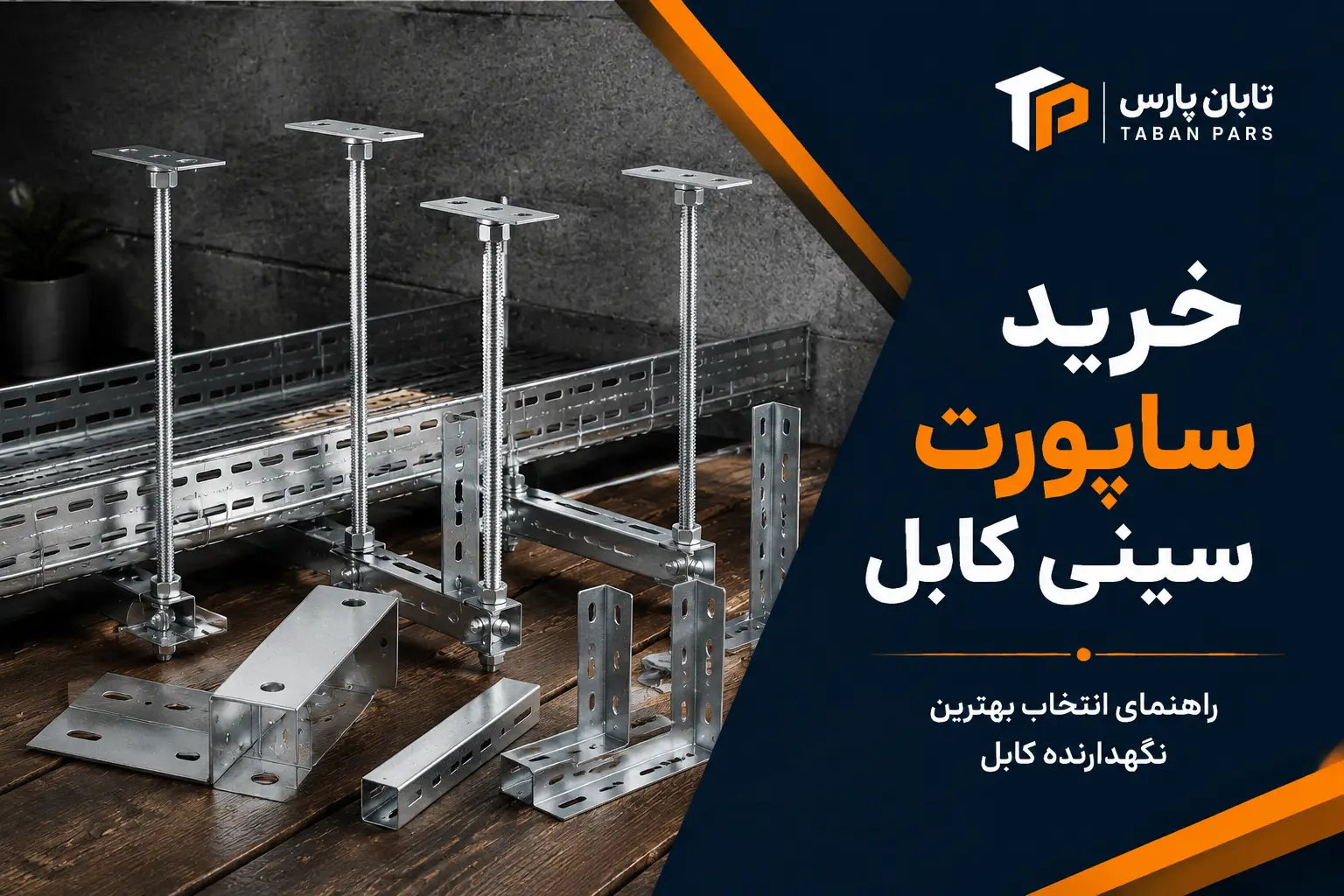

راهنمای خرید ساپورت سینی کابل
برای خرید ساپورت سینی کابل باید علاوه بر قیمت، به کیفیت ساخت و تناسب محصول با شرایط پروژه توجه کرد. انتخاب یک ساپورت مناسب باعث کاهش هزینههای تعمیرات و افزایش ایمنی سیستم کابلکشی میشود.
قبل از خرید بهتر است موارد زیر بررسی شود:
- نوع سینی کابل و ابعاد آن
- وزن کابلهای عبوری
- محل نصب ساپورت
- شرایط محیطی پروژه
- جنس و پوشش ضد خوردگی
- استانداردهای اجرایی مورد نیاز
استفاده از ساپورت با کیفیت، بهخصوص در پروژههای صنعتی و زیرساختی، نقش مهمی در افزایش طول عمر مسیر کابلکشی دارد.
سوالات متداول درباره ساپورت سینی کابل
- ساپورت سینی کابل چیست؟
ساپورت سینی کابل یک نگهدارنده فلزی است که برای ثابت نگه داشتن سینی کابل و تحمل وزن کابلهای عبوری استفاده میشود. این تجهیزات در مدلهای سقفی، دیواری، زمینی و پروفیلی تولید میشوند.
- بهترین نوع نگهدارنده سینی کابل کدام است؟
بهترین نوع ساپورت به شرایط پروژه بستگی دارد. برای ساختمانها معمولاً ساپورت سقفی و راد رزوهای مناسب است، اما برای پروژههای صنعتی با کابلهای سنگین، ساپورت پروفیلی گزینه بهتری محسوب میشود.
- فاصله استاندارد ساپورت سینی کابل چقدر است؟
فاصله استاندارد ساپورتها معمولاً بین ۱ تا ۲ متر است، اما این مقدار با توجه به وزن کابلها، عرض سینی و شرایط محیطی پروژه تغییر میکند.
- آیا ساپورت سینی کابل باید گالوانیزه باشد؟
در محیطهای مرطوب، فضای باز و پروژههای صنعتی استفاده از ساپورت گالوانیزه گرم توصیه میشود؛ زیرا مقاومت بیشتری در برابر زنگ زدگی و خوردگی دارد.
- برای کابلهای سنگین چه ساپورتی مناسب است؟
برای کابلهای سنگین و مسیرهای صنعتی معمولاً از ساپورتهای پروفیلی، تقویت شده یا سازههای فلزی مقاوم استفاده میشود.
جمع بندی
ساپورت سینی کابل یکی از اجزای مهم در اجرای اصولی سیستم کابلکشی است که نقش مهمی در حفظ ایمنی، نظم و دوام مسیر کابلها دارد. انتخاب نوع مناسب ساپورت باید بر اساس عواملی مانند وزن کابل، ابعاد سینی کابل، شرایط محیطی و محل نصب سینی کابل انجام شود.
ساپورتهای سقفی، دیواری، زمینی، راد رزوهای و پروفیلی هر کدام کاربرد مشخصی دارند و انتخاب درست آنها باعث جلوگیری از آسیب به کابلها و کاهش هزینههای نگهداری در آینده میشود. برای پروژههای صنعتی و فضای باز نیز استفاده از ساپورتهای مقاوم مانند گالوانیزه گرم، دوام و عملکرد سیستم کابلکشی را افزایش میدهد.
