فاصله استاندارد ساپورت سینی کابل | جدول کامل + ۲۰ نکته تخصصی

فاصله استاندارد ساپورت سینی کابل یکی از مهم‌ترین پارامترها در طراحی و اجرای سیستم‌های کابل کشی است. رعایت فاصله صحیح بین ساپورت‌ها باعث افزایش مقاومت مکانیکی مسیر، جلوگیری از خم شدن سینی، کاهش فشار روی اتصالات و افزایش عمر کابل‌ها می‌شود.

سینی کابل وظیفه انتقال و نگهداری کابل‌های برق، شبکه، مخابرات و کنترل را بر عهده دارد، اما عملکرد صحیح آن تنها به کیفیت خود سینی وابسته نیست. اگر ساپورت‌ها با فاصله نامناسب نصب شوند، وزن کابل‌ها در طول مسیر به درستی توزیع نمی‌شود و مشکلاتی مانند افتادگی سینی، تغییر شکل بدنه و آسیب به کابل‌ها ایجاد خواهد شد.

فاصله ساپورت سینی کابل یک مقدار ثابت برای تمام پروژه‌ها نیست و بر اساس عواملی مانند عرض سینی، ضخامت ورق، جنس سینی، وزن کابل‌ها، نوع نصب، شرایط محیطی و استانداردهای طراحی تعیین می‌شود.

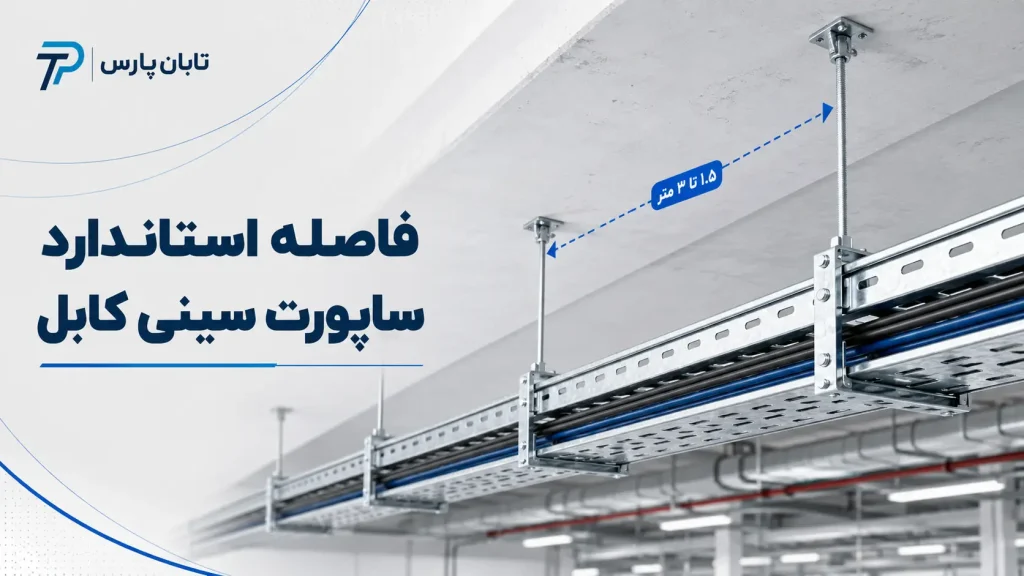

به طور معمول فاصله استاندارد ساپورت سینی کابل در بسیاری از پروژه‌های ساختمانی و صنعتی بین ۱.۵ تا ۳ متر در نظر گرفته می‌شود، اما در مسیرهای دارای کابل‌های سنگین یا شرایط خاص، این فاصله باید کاهش پیدا کند.

در این مقاله بررسی می‌کنیم فاصله استاندارد ساپورت سینی کابل چقدر است، چه عواملی روی آن تاثیر می‌گذارند، جدول فاصله ساپورت بر اساس عرض و وزن کابل چگونه تعیین می‌شود و مهم‌ترین نکات اجرایی نصب چیست.

ساپورت سینی کابل چیست و چه کاربردی دارد؟

ساپورت سینی کابل یک سازه نگهدارنده است که برای نصب، تثبیت و تحمل وزن سینی کابل و کابل‌های قرار گرفته روی آن استفاده می‌شود. این قطعات وزن وارد شده را به سازه اصلی مانند سقف، دیوار یا کف منتقل می‌کنند و باعث ثابت ماندن مسیر کابل کشی می‌شوند.

انتخاب نوع ساپورت و فاصله نصب آن تاثیر مستقیمی بر عملکرد سیستم دارد. یک ساپورت مناسب باید علاوه بر تحمل وزن کابل‌ها، در برابر عواملی مانند لرزش، خوردگی، تغییرات دما و نیروهای جانبی نیز مقاومت کافی داشته باشد.

مهم‌ترین وظایف ساپورت سینی کابل عبارت‌اند از:

استفاده از ساپورت مناسب باعث می‌شود مسیر کابل کشی در طول زمان پایدار باقی بماند و امکان توسعه یا تعمیرات آینده نیز آسان‌تر شود.

فاصله استاندارد ساپورت سینی کابل چقدر است؟

فاصله استاندارد ساپورت سینی کابل به فاصله بین دو نقطه نگهدارنده متوالی گفته می‌شود که باید توان تحمل وزن سینی و کابل‌های عبوری را بدون ایجاد تغییر شکل داشته باشد.

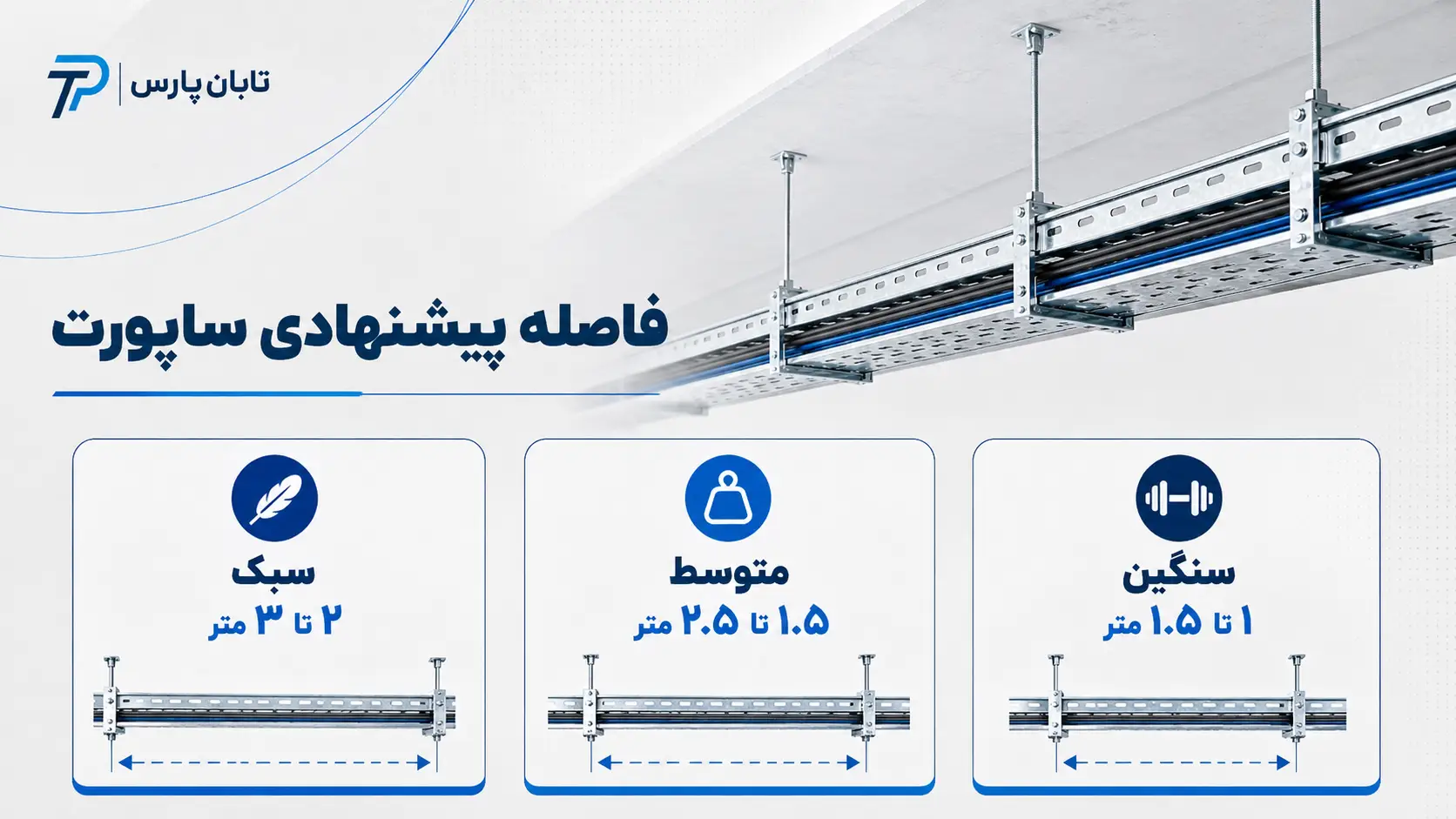

در شرایط معمول، فاصله ساپورت‌ها بر اساس نوع کابل و میزان بارگذاری انتخاب می‌شود. جدول زیر محدوده‌های رایج در پروژه‌های ساختمانی و صنعتی را نشان می‌دهد:

این مقادیر برای طراحی اولیه مناسب هستند، اما مقدار نهایی باید با توجه به مشخصات فنی سینی کابل و جدول باربری تولیدکننده تعیین شود.

چرا رعایت فاصله استاندارد ساپورت سینی کابل اهمیت دارد؟

رعایت فاصله صحیح بین ساپورت‌ها فقط یک الزام اجرایی نیست، بلکه تاثیر مستقیمی بر عملکرد و طول عمر سیستم کابل کشی دارد.

اگر فاصله ساپورت‌ها بیشتر از مقدار استاندارد باشد، وزن کابل‌ها باعث ایجاد خمش در قسمت میانی سینی می‌شود. این مشکل به مرور زمان می‌تواند باعث آسیب به بدنه سینی، شل شدن اتصالات و کاهش ایمنی مسیر شود.

مهم‌ترین مزایای رعایت فاصله استاندارد عبارت‌اند از:

• جلوگیری از افتادگی سینی کابل
• کاهش فشار روی اتصالات
• افزایش عمر کابل‌ها
• جلوگیری از تغییر شکل مسیر
• کاهش هزینه تعمیرات آینده
• افزایش ایمنی سیستم برق و شبکه

در مقابل، نصب ساپورت‌های بیش از حد نزدیک نیز باعث افزایش هزینه اجرا و مصرف تجهیزات اضافی می‌شود؛ بنابراین هدف اصلی، انتخاب فاصله بهینه بر اساس شرایط واقعی پروژه است.

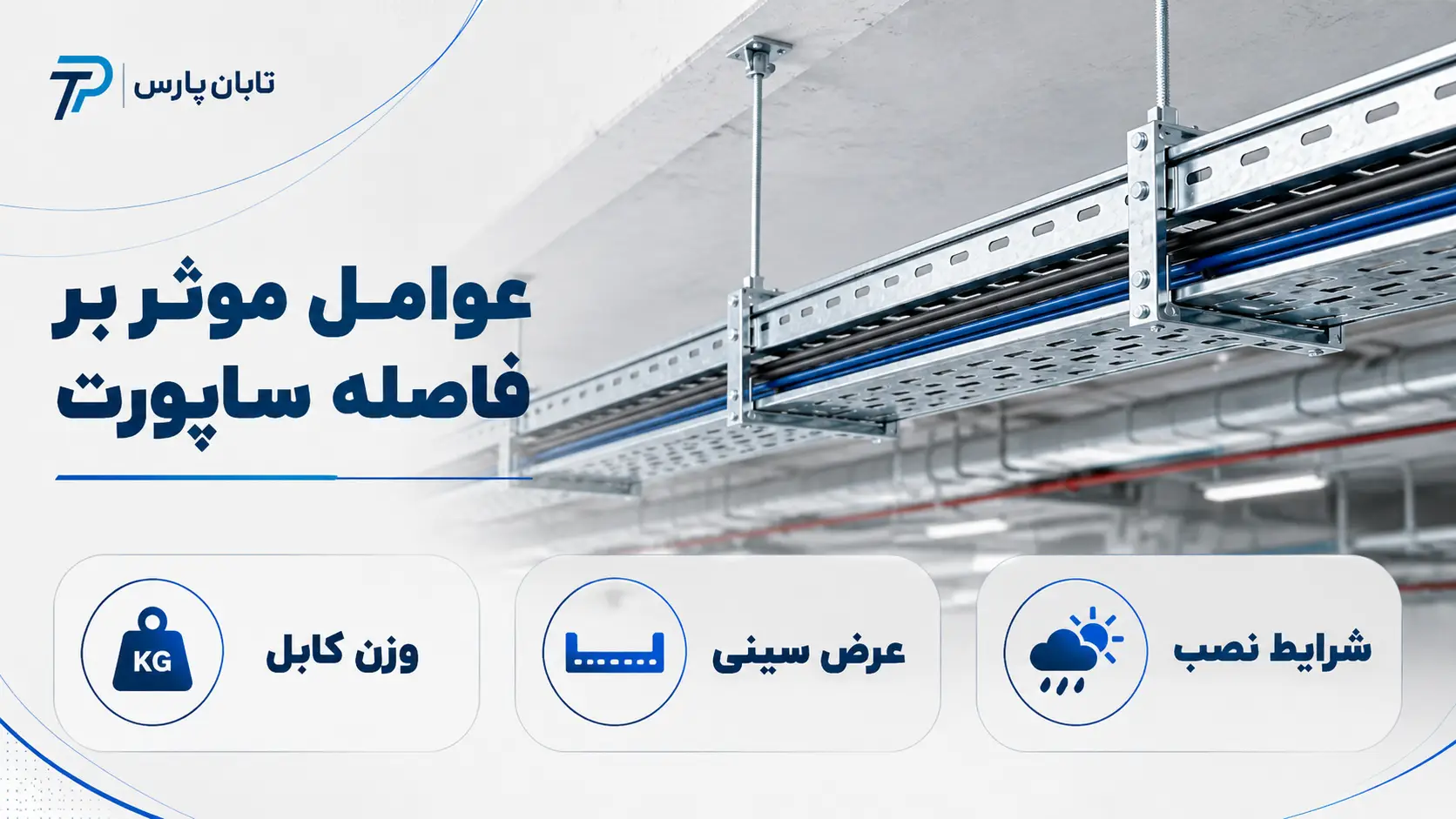

عوامل موثر بر فاصله ساپورت سینی کابل

برای تعیین فاصله استاندارد ساپورت سینی کابل باید چند عامل اصلی بررسی شود. به همین دلیل نمی‌توان تنها بر اساس طول شاخه سینی کابل تصمیم گرفت.

وزن کابل‌های عبوری

وزن کابل مهم‌ترین عامل در فاصله گذاری ساپورت‌ها است. هرچه تعداد کابل‌ها بیشتر باشد یا کابل‌های سنگین‌تری روی سینی قرار بگیرند، فشار بیشتری به بدنه سینی و نقاط نگهدارنده وارد می‌شود.

برای مثال، مسیر کابل شبکه معمولاً بار کمی دارد و می‌توان از فاصله بیشتری بین ساپورت‌ها استفاده کرد، اما مسیر کابل قدرت صنعتی نیازمند ساپورت‌های نزدیک‌تر است.

عرض سینی کابل

عرض سینی کابل رابطه مستقیمی با ظرفیت کابل گذاری دارد. سینی‌های عریض‌تر معمولاً کابل بیشتری در خود جای می‌دهند و در صورت بارگذاری بالا باید با فاصله کوتاه‌تری مهار شوند.

به صورت کلی:

ضخامت ورق و جنس سینی کابل

ضخامت ورق، نوع پانچ و جنس سینی روی مقاومت مکانیکی آن تاثیر دارد. سینی کابل گالوانیزه گرم، استیل و آلومینیومی هر کدام ظرفیت تحمل بار متفاوتی دارند.

سینی‌هایی با ضخامت بیشتر معمولاً توان تحمل دهانه بزرگ‌تر را دارند، اما مدل‌های سبک باید با فاصله کمتر نصب شوند.

جدول فاصله استاندارد ساپورت سینی کابل بر اساس عرض سینی

عرض سینی کابل یکی از معیارهای اصلی در تعیین فاصله بین نقاط نگهدارنده است. هرچه عرض سینی بیشتر باشد، معمولاً تعداد کابل‌های قابل نصب افزایش پیدا می‌کند و در نتیجه وزن بیشتری به سیستم وارد می‌شود. به همین دلیل در سینی‌های عریض، فاصله ساپورت‌ها باید با دقت بیشتری انتخاب شود.

جدول زیر یک محدوده رایج برای فاصله ساپورت سینی کابل بر اساس عرض سینی در شرایط معمول نصب را نشان می‌دهد:

این اعداد یک راهنمای عمومی هستند و در پروژه‌های حرفه‌ای باید ظرفیت باربری سینی، ضخامت ورق و وزن واقعی کابل‌ها بررسی شود. برای مثال ممکن است یک سینی ۶۰ سانتی متر در یک پروژه با کابل‌های سبک فاصله بیشتری بین ساپورت‌ها داشته باشد، اما همان سینی در یک کارخانه با کابل‌های قدرت نیاز به ساپورت‌های نزدیک‌تر داشته باشد.

فاصله ساپورت سینی کابل طبق استاندارد IEC ۶۱۵۳۷

استاندارد IEC ۶۱۵۳۷ یکی از مهم‌ترین استانداردهای بین‌المللی برای طراحی و ارزیابی سیستم‌های سینی کابل و نردبان کابل است. این استاندارد بیشتر بر عملکرد مکانیکی سیستم تمرکز دارد و هدف آن اطمینان از تحمل بار، مقاومت سازه و ایمنی مسیر کابل کشی است.

در این استاندارد، یک فاصله ثابت برای تمام انواع سینی کابل تعیین نشده است، زیرا شرایط پروژه‌ها با یکدیگر متفاوت هستند. در عوض، معیارهایی مانند ظرفیت تحمل بار و میزان تغییر شکل مجاز سینی مورد بررسی قرار می‌گیرد.

بر اساس اصول این استاندارد، فاصله ساپورت باید به گونه‌ای انتخاب شود که:

• سینی کابل تحت وزن کابل‌ها دچار خمیدگی بیش از حد نشود.
• اتصال بین شاخه‌های سینی تحت فشار اضافی قرار نگیرد.
• سیستم بتواند بار دائمی کابل‌ها را تحمل کند.
• مسیر کابل کشی در طول زمان پایدار باقی بماند.

به همین دلیل تولیدکنندگان معتبر سینی کابل معمولاً جداولی ارائه می‌کنند که ظرفیت تحمل بار محصول را در فاصله‌های مختلف ساپورت مشخص می‌کند.

فاصله ساپورت سینی کابل طبق استاندارد NEMA VE1 و NEMA VE2

در بسیاری از پروژه‌های صنعتی، استانداردهای NEMA VE1 و NEMA VE2 برای طراحی و اجرای سیستم‌های سینی کابل مورد استفاده قرار می‌گیرند.

استاندارد NEMA VE1 بیشتر به مشخصات فنی و مکانیکی سینی کابل مربوط است و مواردی مانند مقاومت، ظرفیت باربری و عملکرد سینی را بررسی می‌کند.

استاندارد NEMA VE2 نیز یک راهنمای اجرایی برای نصب صحیح سینی کابل است و نکاتی مانند نحوه قرارگیری ساپورت‌ها، نصب اتصالات و روش‌های جلوگیری از آسیب به سیستم را توضیح می‌دهد.

استفاده از استانداردهای معتبر باعث می‌شود فاصله ساپورت‌ها بر اساس اصول مهندسی انتخاب شود و سیستم در شرایط مختلف عملکرد مطمئنی داشته باشد.

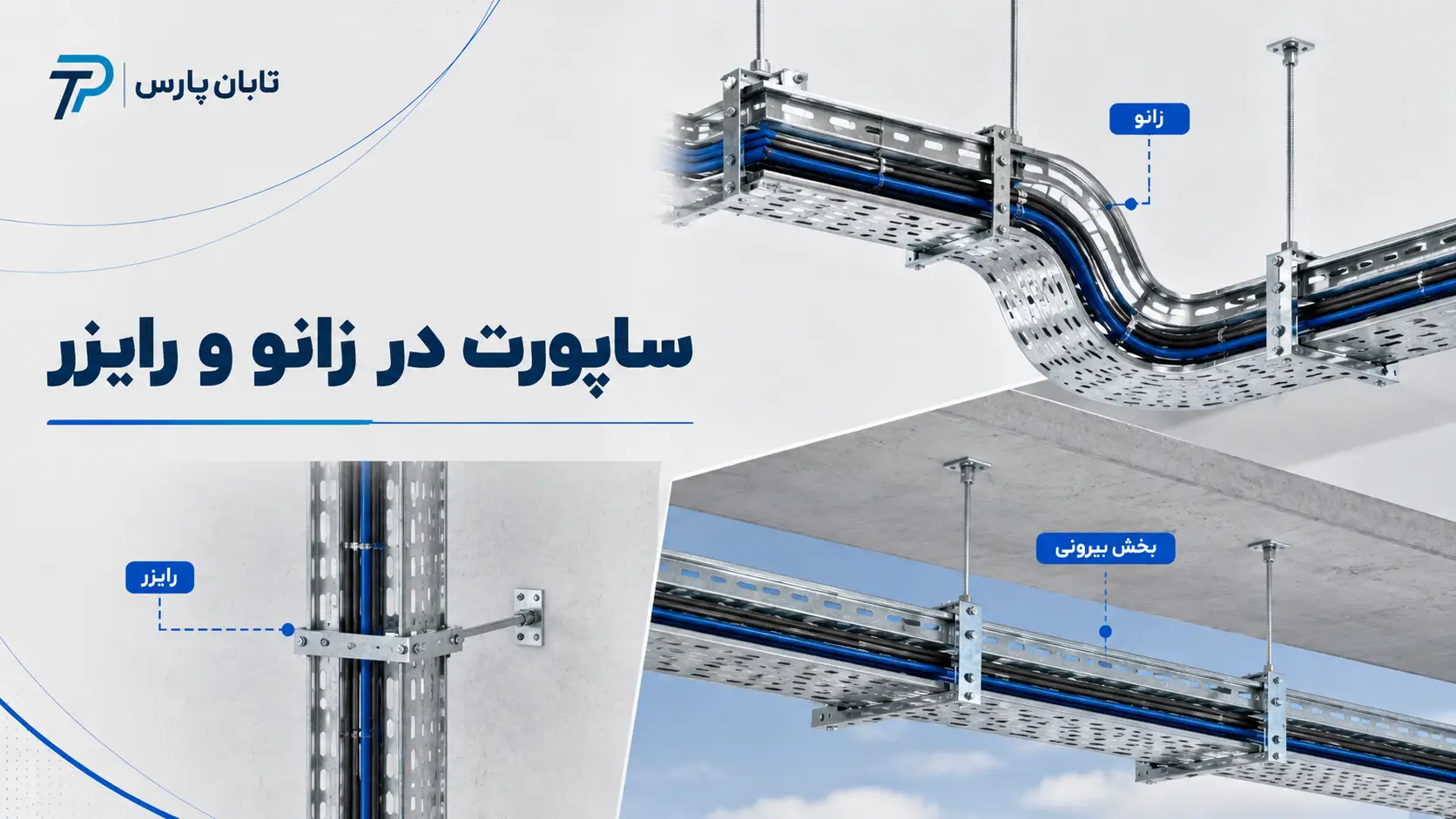

فاصله ساپورت سینی کابل در زانو، سه راهی و چهارراهی

یکی از مهم‌ترین نکات اجرایی در نصب سینی کابل، توجه به محل‌های تغییر مسیر است. قسمت‌هایی مانند زانو، سه راهی، چهارراهی و تبدیل‌ها نسبت به مسیر مستقیم فشار بیشتری تحمل می‌کنند، زیرا علاوه بر وزن کابل‌ها، نیروهای ناشی از تغییر جهت نیز به این بخش‌ها وارد می‌شود.

در این نقاط، فاصله ساپورت نباید مانند مسیرهای مستقیم در نظر گرفته شود. معمولاً لازم است نزدیک محل اتصال یک ساپورت مناسب نصب شود تا وزن کابل‌ها مستقیماً روی رابط‌ها و اتصالات وارد نشود.

عدم رعایت این موضوع یکی از دلایل رایج شکستگی رابط‌ها، باز شدن پیچ‌ها و تغییر شکل مسیر سینی کابل است.

فاصله ساپورت سینی کابل در مسیرهای افقی

در مسیرهای افقی، وزن کابل‌ها در طول سینی توزیع می‌شود و به همین دلیل معمولاً امکان استفاده از فاصله‌های استاندارد بین ساپورت‌ها وجود دارد. با این حال، مقدار دقیق فاصله باید با توجه به نوع کابل و ظرفیت سینی انتخاب شود.

در مسیرهای طولانی بهتر است ساپورت‌ها با فاصله منظم نصب شوند تا بار به صورت یکنواخت تقسیم شود و از ایجاد نقاط تحت فشار جلوگیری شود.

در پروژه‌های صنعتی، علاوه بر فاصله طولی ساپورت‌ها، باید به تراز بودن مسیر و مقاومت سازه نگهدارنده نیز توجه شود.

فاصله ساپورت سینی کابل در مسیر عمودی و رایزر

نصب سینی کابل در مسیر عمودی شرایط متفاوتی نسبت به مسیر افقی دارد، زیرا وزن کابل‌ها به صورت مستقیم روی نقاط مهار منتقل می‌شود. در رایزرهای بلند، اگر ساپورت گذاری به درستی انجام نشود، وزن کابل‌ها می‌تواند فشار زیادی به پایین‌ترین بخش مسیر وارد کند.

در مسیرهای عمودی معمولاً موارد زیر بررسی می‌شوند:

در ساختمان‌های چند طبقه، معمولاً رایزر سینی کابل باید در چندین نقطه مهار شود تا وزن مسیر بین طبقات تقسیم شود.

فاصله ساپورت سینی کابل سقفی و آویز

در بسیاری از پروژه‌های ساختمانی، صنعتی و تجاری، سینی کابل به صورت سقفی و با استفاده از آویزهای رزوه‌ای، پروفیل‌های نگهدارنده یا براکت‌های مخصوص نصب می‌شود. در این روش، تمام وزن سینی کابل، کابل‌های عبوری و تجهیزات جانبی از طریق نقاط اتصال به سقف منتقل می‌شود؛ بنابراین انتخاب فاصله استاندارد ساپورت سینی کابل سقفی اهمیت زیادی دارد.

اگر فاصله آویزها بیش از حد مجاز باشد، قسمت میانی سینی تحت فشار وزن کابل‌ها قرار گرفته و دچار افتادگی می‌شود. همچنین در مسیرهایی که لرزش تجهیزات وجود دارد، فاصله نامناسب ساپورت‌ها باعث حرکت جانبی و کاهش پایداری سیستم خواهد شد.

فاصله رایج آویزهای سقفی بر اساس شرایط بارگذاری معمولاً به صورت زیر انتخاب می‌شود:

در نصب سقفی علاوه بر فاصله طولی ساپورت‌ها، نحوه اتصال آویز به سازه نیز اهمیت زیادی دارد. استفاده از رول بولت، انکر یا تجهیزات نامناسب می‌تواند باعث کاهش ظرفیت تحمل بار شود. به همین دلیل باید نوع اتصال متناسب با وزن نهایی سیستم انتخاب شود.

فاصله ساپورت سینی کابل در فضای باز و محیط‌های صنعتی

شرایط محیطی یکی از عوامل مهم در تعیین فاصله استاندارد ساپورت سینی کابل است. سینی‌هایی که در فضای باز، کارخانه‌ها، پالایشگاه‌ها یا محیط‌های دارای رطوبت و خوردگی نصب می‌شوند، علاوه بر وزن کابل‌ها باید نیروهای خارجی مانند باد، تغییرات دما و لرزش تجهیزات را نیز تحمل کنند.

در محیط‌های صنعتی معمولاً فاصله ساپورت‌ها نسبت به پروژه‌های ساختمانی کاهش پیدا می‌کند تا مقاومت مکانیکی مسیر افزایش یابد.

عوامل مهم در نصب فضای باز عبارت‌اند از:

در پروژه‌های صنعتی بزرگ، معمولاً قبل از اجرای مسیر سینی کابل، نقشه ساپورت گذاری تهیه می‌شود تا محل دقیق نگهدارنده‌ها، نوع پروفیل و ظرفیت تحمل بار مشخص شود.

نحوه محاسبه فاصله ساپورت سینی کابل

محاسبه فاصله ساپورت سینی کابل در پروژه‌های حرفه‌ای بر اساس بار وارد شده و ظرفیت مکانیکی سیستم انجام می‌شود. هدف اصلی این محاسبه، جلوگیری از ایجاد خیز بیش از حد و اطمینان از تحمل وزن کابل‌ها در طول مسیر است.

برای محاسبه بار وارد شده، موارد زیر باید در نظر گرفته شوند:

• وزن کابل‌ها در هر متر
• وزن خود سینی کابل
• وزن کاور و متعلقات
• تعداد کابل داخل سینی کابل
• ضریب اطمینان طراحی

فرمول کلی تعیین بار به صورت زیر بررسی می‌شود:

بار کل مسیر = وزن کابل‌ها + وزن سینی کابل + تجهیزات جانبی

پس از مشخص شدن بار کل، این مقدار با ظرفیت تحمل سینی کابل مقایسه می‌شود و فاصله مناسب بین ساپورت‌ها انتخاب می‌شود.

برای مثال، اگر یک سینی کابل ظرفیت تحمل بار بالایی داشته باشد اما با کابل‌های سنگین پر شود، نمی‌توان تنها بر اساس مشخصات ظاهری سینی فاصله ساپورت را افزایش داد. وزن واقعی کابل‌ها عامل اصلی در طراحی خواهد بود.

اشتباهات رایج در نصب ساپورت سینی کابل

بسیاری از مشکلات سیستم‌های سینی کابل به دلیل انتخاب نادرست فاصله ساپورت یا اجرای غیر اصولی ایجاد می‌شوند. حتی استفاده از سینی کابل با کیفیت بالا نیز در صورت نصب اشتباه نمی‌تواند عملکرد مطلوبی داشته باشد.

مهم‌ترین اشتباهات اجرایی شامل موارد زیر است:

رعایت دستورالعمل نصب و استفاده از تجهیزات استاندارد، باعث افزایش عمر سیستم و کاهش هزینه‌های تعمیرات آینده می‌شود.

چک لیست اجرای استاندارد ساپورت سینی کابل

قبل از تحویل نهایی سیستم کابل کشی، بهتر است تمام بخش‌های ساپورت گذاری بررسی شوند. یک کنترل ساده می‌تواند از بسیاری از مشکلات آینده جلوگیری کند.

اجرای صحیح ساپورت سینی کابل باعث می‌شود سیستم در طول سال‌های بهره‌برداری عملکرد پایدار داشته باشد و امکان توسعه مسیر کابل کشی نیز بدون مشکل انجام شود.

تفاوت فاصله ساپورت سینی کابل و نردبان کابل

اگرچه سینی کابل و نردبان کابل هر دو برای نگهداری کابل‌ها استفاده می‌شوند، اما ساختار مکانیکی متفاوتی دارند و همین موضوع روی فاصله ساپورت تاثیر می‌گذارد.

نردبان کابل به دلیل داشتن ساختار باز و استفاده از ریل‌های جانبی و پله‌ها، معمولاً برای کابل‌های قدرت و مسیرهای دارای وزن بالا استفاده می‌شود. در مقابل، سینی کابل بیشتر برای کابل‌های کنترل، شبکه و مسیرهایی با نیاز به محافظت بیشتر کاربرد دارد.

در هر دو سیستم، فاصله ساپورت باید بر اساس بار واقعی و مشخصات سازنده تعیین شود و استفاده از یک فاصله ثابت برای تمام شرایط روش صحیحی نیست.

تاثیر فاصله نامناسب ساپورت بر عملکرد سیستم کابل کشی

رعایت نکردن فاصله استاندارد ساپورت سینی کابل می‌تواند مشکلات مختلفی در عملکرد سیستم ایجاد کند. این مشکلات ممکن است در زمان نصب مشخص نباشند، اما با گذشت زمان و افزایش بار کابل‌ها ظاهر می‌شوند.

مهم‌ترین پیامدهای فاصله نامناسب عبارت‌اند از:

• تغییر شکل بدنه سینی کابل
• ایجاد فشار روی کابل‌ها
• آسیب به روکش کابل
• شکستگی رابط‌ها و اتصالات
• کاهش ظرفیت توسعه آینده
• افزایش هزینه تعمیرات

در پروژه‌های بزرگ، اصلاح مسیر سینی کابل پس از بهره‌برداری بسیار پرهزینه است؛ بنابراین طراحی صحیح فاصله ساپورت‌ها در مرحله اجرا اهمیت زیادی دارد.

سوالات متداول درباره فاصله استاندارد ساپورت سینی کابل

۱. فاصله استاندارد ساپورت سینی کابل چند متر است؟

فاصله استاندارد ساپورت سینی کابل معمولاً بین ۱.۵ تا ۳ متر است، اما مقدار دقیق آن به وزن کابل‌ها، عرض سینی، جنس سینی و شرایط نصب بستگی دارد. برای کابل‌های سنگین فاصله کمتر و برای کابل‌های سبک فاصله بیشتری انتخاب می‌شود.

۲. فاصله ساپورت سینی کابل بر چه اساسی تعیین می‌شود؟

فاصله ساپورت بر اساس عواملی مانند وزن کابل‌ها، ظرفیت تحمل بار سینی، ضخامت ورق، نوع ساپورت، شرایط محیطی و استانداردهای اجرایی تعیین می‌شود.

۳. آیا فاصله ساپورت برای تمام عرض‌های سینی کابل یکسان است؟

خیر. سینی‌های کابل با عرض بیشتر معمولاً کابل بیشتری حمل می‌کنند و در صورت بارگذاری بالا به ساپورت‌های نزدیک‌تر نیاز دارند. عرض سینی یکی از عوامل اصلی در طراحی فاصله نگهدارنده‌ها است.

۴. فاصله ساپورت سینی کابل در مسیر عمودی چقدر است؟

در مسیرهای عمودی، فاصله ساپورت معمولاً کمتر از مسیرهای افقی انتخاب می‌شود، زیرا وزن کابل‌ها به صورت مستقیم به نقاط مهار منتقل می‌شود. مقدار دقیق به ارتفاع رایزر و وزن کابل‌ها بستگی دارد.

جمع بندی فاصله استاندارد ساپورت سینی کابل

فاصله استاندارد ساپورت سینی کابل یکی از عوامل کلیدی در طراحی یک سیستم کابل کشی ایمن و بادوام است. انتخاب فاصله مناسب بین ساپورت‌ها باید بر اساس وزن کابل‌ها، عرض سینی، جنس و ضخامت بدنه، نوع نصب و شرایط محیطی انجام شود.

در پروژه‌های معمولی فاصله ساپورت‌ها اغلب بین ۱.۵ تا ۳ متر در نظر گرفته می‌شود، اما برای مسیرهای صنعتی، کابل‌های سنگین و شرایط خاص، طراحی دقیق‌تری نیاز است.

رعایت استانداردهای مرتبط مانند IEC ۶۱۵۳۷ و NEMA VE1 و VE2، استفاده از ساپورت مناسب و اجرای صحیح نقاط حساس مانند زانو، سه راهی و رایزر باعث افزایش عمر سیستم، کاهش هزینه‌های تعمیرات و حفظ ایمنی مسیر کابل کشی خواهد شد.
