نصب لوله فولادی برق روکار یکی از روش های محافظت از سیم ها و کابل های برق در ساختمان های مسکونی، تجاری، صنعتی و کارگاه ها است. در این روش، لوله ها روی سطح دیوار، سقف یا سازه نصب می شوند و برخلاف لوله کشی توکار، برای دسترسی و بررسی مسیر به تخریب پوشش های ساختمانی نیازی نیست. اجرای اصولی این سیستم به انتخاب لوله مناسب، طراحی مسیر، استفاده از اتصالات استاندارد و محکم کردن لوله ها با بست های متناسب نیاز دارد.
در اجرای لوله فولادی برق روکار، تنها ثابت کردن لوله روی دیوار کافی نیست. مسیر باید به گونه ای طراحی شود که عبور سیم ها و کابل ها بدون آسیب به عایق انجام گیرد، اتصالات استحکام کافی داشته باشند و امکان بازبینی و تعمیر بخش های مختلف فراهم باشد. همچنین در محیط های مرطوب، صنعتی یا مستعد خوردگی، جنس لوله، پوشش محافظ و نوع اتصالات باید متناسب با شرایط محل انتخاب شوند.
در این مقاله، مراحل نصب لوله فولادی برق روکار، ابزارهای مورد نیاز، انواع اتصالات، اصول بست گذاری، روش خم کاری و نکات مهم کنترل کیفیت را بررسی می کنیم. الزامات نهایی اجرا باید با مبحث سیزدهم مقررات ملی ساختمان، مشخصات فنی پروژه و دستورالعمل سازنده تجهیزات مطابقت داشته باشد.

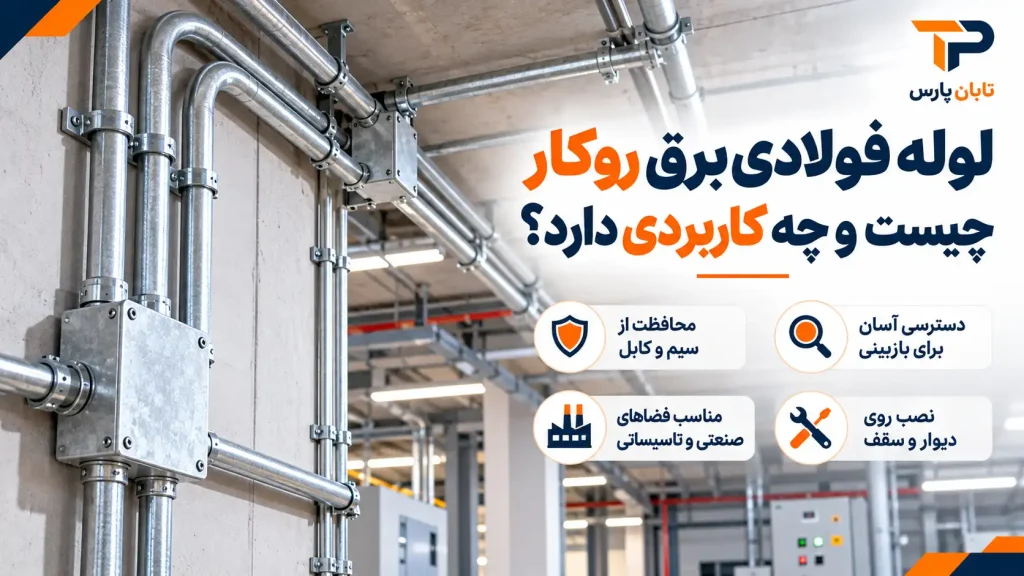

لوله فولادی برق روکار چیست و چه کاربردی دارد؟
لوله فولادی برق روکار، مجرایی فلزی برای عبور و محافظت از هادی ها و کابل های الکتریکی است که روی سطح سازه نصب می شود. این لوله ها از سیم کشی در برابر بخشی از آسیب های مکانیکی محافظت می کنند و امکان نظم دهی به مسیر کابل ها را فراهم می سازند. میزان حفاظت به نوع لوله، ضخامت، کیفیت اتصالات و شرایط نصب بستگی دارد؛ بنابراین هر لوله فلزی برای تمام محیط ها مناسب نیست.
لوله های فولادی برق ممکن است با پوشش گالوانیزه یا پوشش محافظ مناسب عرضه شوند. انتخاب نوع لوله باید با توجه به شرایط محیط، احتمال رطوبت و خوردگی، میزان ضربه های احتمالی و مشخصات فنی پروژه انجام شود. برای آشنایی بیشتر با یکی از انواع این محصولات، مشخصات لوله فولادی برق گالوانیزه سرد را بررسی کنید.
مزایای اجرای لوله فولادی برق به صورت روکار
اجرای روکار در پروژه هایی کاربرد دارد که دسترسی آسان به سیم کشی، امکان توسعه تاسیسات یا کاهش عملیات تخریب اهمیت دارد. مهم ترین مزایای این روش عبارت اند از:
- دسترسی ساده تر به مسیر سیم کشی برای بازبینی، تعمیر و توسعه.
- محافظت مکانیکی بهتر از سیم ها در مقایسه با سیم کشی بدون مجرای محافظ مناسب.
- امکان نظم دهی به مسیرهای برق در کارگاه ها، موتورخانه ها و فضاهای تاسیساتی.
- کاهش نیاز به تخریب دیوار و سقف برای ایجاد مسیر جدید، در پروژه هایی که اجرای روکار مناسب است.
- امکان شناسایی بصری بخشی از مسیر و بررسی وضعیت اتصالات در زمان سرویس.
با وجود این مزایا، اجرای غیراصولی می تواند باعث شل شدن بست ها، آسیب به عایق سیم، نفوذ رطوبت یا اختلال در پیوستگی الکتریکی سیستم فلزی شود. به همین دلیل، کیفیت نصب به اندازه انتخاب خود لوله اهمیت دارد.

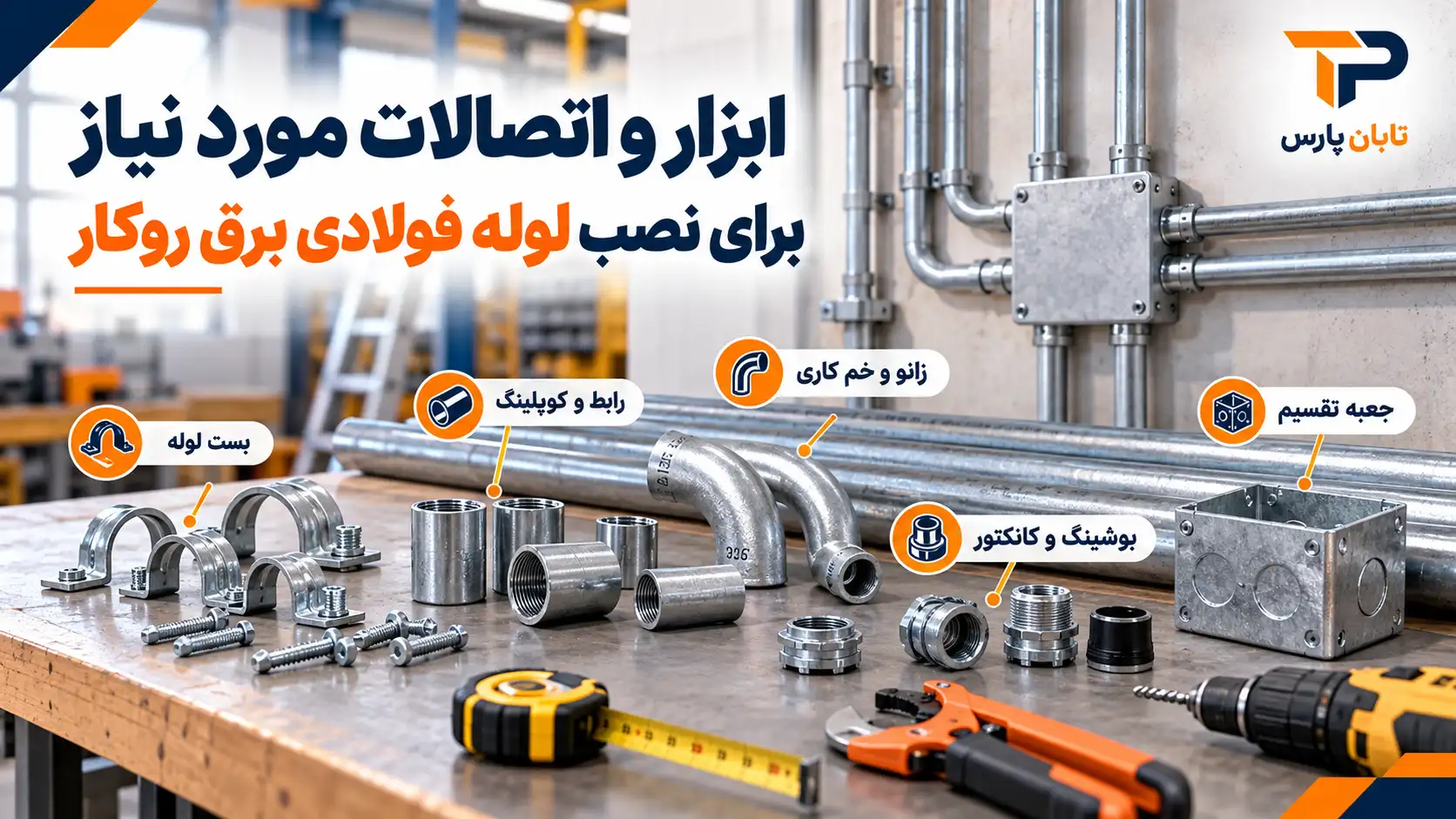

ابزار و اتصالات مورد نیاز برای نصب لوله فولادی برق روکار
پیش از شروع کار، باید ابزار و قطعات مورد نیاز بر اساس قطر لوله، نوع اتصال و جنس سطح نصب تهیه شوند. استفاده از اتصالات متناسب با سیستم لوله، از ایجاد فاصله های نامناسب، لق شدن مسیر و آسیب به کابل ها جلوگیری می کند.
| ابزار یا قطعه | کاربرد در نصب |
|---|---|
| لوله فولادی برق | ایجاد مسیر محافظ برای سیم ها و کابل ها |
| بست لوله و پیچ مناسب | ثابت کردن لوله روی دیوار، سقف یا سازه |
| رابط یا کوپلینگ | اتصال دو قطعه لوله به یکدیگر |
| زانو یا ابزار خم کاری | تغییر جهت مسیر بدون ایجاد شکستگی نامناسب |
| بوشینگ و کانکتور مناسب | محافظت از محل ورود لوله به جعبه یا تابلو و ایجاد اتصال مناسب |
| جعبه تقسیم یا جعبه کشش | ایجاد محل دسترسی برای انشعاب یا عبور آسان تر سیم ها |
| اره یا لوله بر مناسب | برش لوله به طول مورد نیاز |
| ابزار پلیسه گیری و رزوه زنی | آماده سازی لبه و انتهای لوله در سیستم های رزوه ای |
| متر، تراز و ابزار علامت گذاری | اندازه گیری و تعیین مسیر دقیق نصب |
| دریل و متعلقات نصب | ایجاد محل اتصال بست ها با توجه به جنس سطح |
همه سیستم های لوله فولادی از اتصالات یکسان استفاده نمی کنند. برای مثال، روش اتصال در لوله های رزوه ای با برخی لوله های فلزی نازک متفاوت است. بنابراین، رابط، کانکتور و ابزار نصب باید با نوع لوله انتخاب شده سازگار باشند.

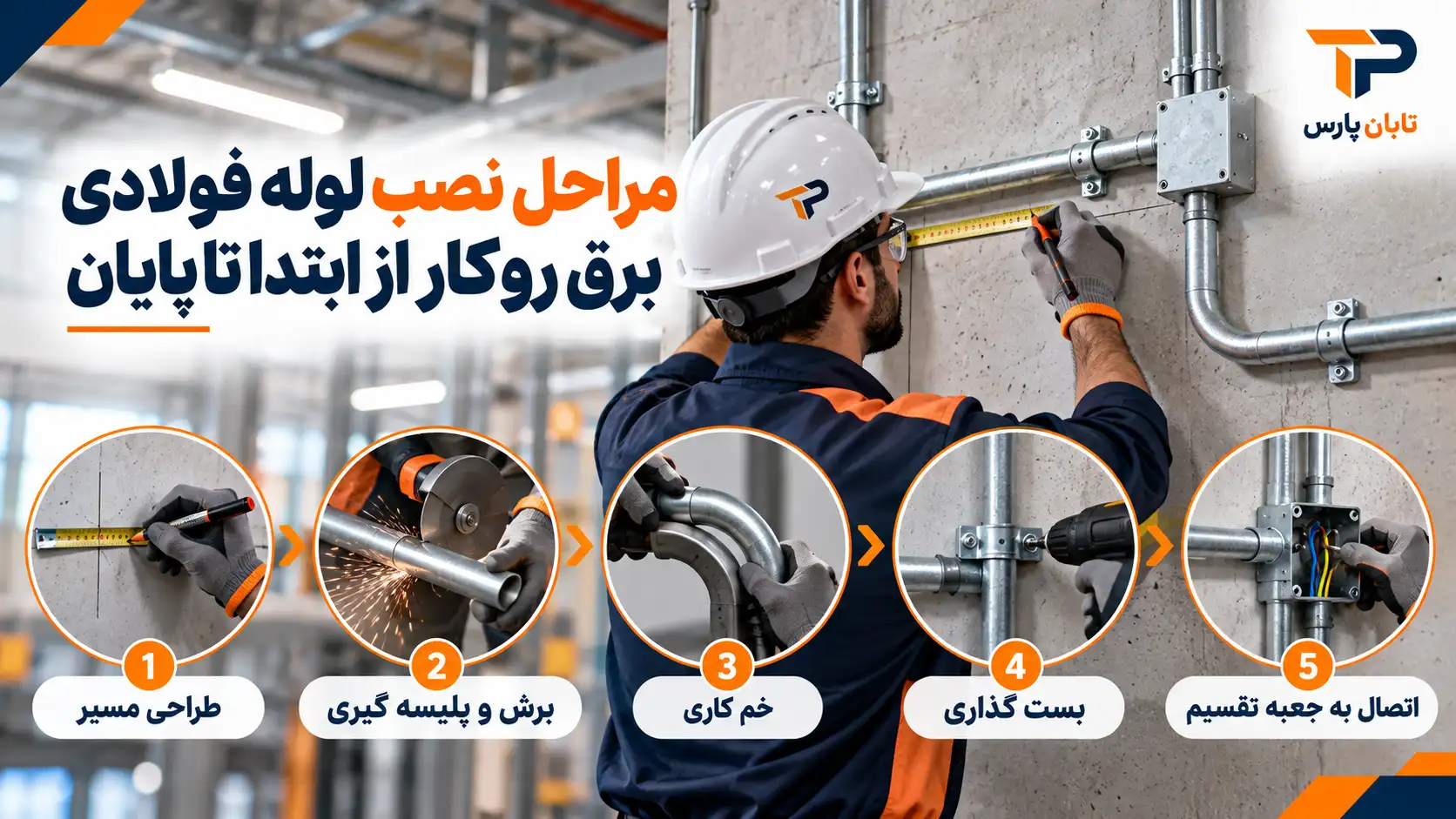

مراحل نصب لوله فولادی برق روکار از ابتدا تا پایان
برای اجرای منظم و قابل بازرسی، بهتر است نصب لوله فولادی برق روکار در چند مرحله مشخص انجام شود. آماده سازی مسیر قبل از سوراخ کاری و برش، احتمال دوباره کاری و هدررفت تجهیزات را کاهش می دهد.
طراحی و علامت گذاری مسیر لوله کشی
در مرحله نخست، مسیر عبور لوله ها باید بر اساس نقشه برق، محل تابلوها، جعبه های تقسیم، کلیدها، پریزها و سایر تجهیزات مشخص شود. مسیرها بهتر است منظم، قابل دسترسی و تا حد امکان دارای تغییر جهت های محدود باشند.
پیش از نصب لوله فولادی برق روکار، مسیر پیشنهادی را با سایر تاسیسات ساختمان مانند لوله های آب، سیستم های مکانیکی و تجهیزات سازه ای هماهنگ کنید. این کار احتمال تداخل، آسیب به تاسیسات دیگر و نیاز به جابه جایی مسیر پس از نصب را کاهش می دهد.
در این مرحله، محل نصب بست ها، جعبه ها، زانوها و نقاط اتصال نیز علامت گذاری می شود. استفاده از متر و تراز به ایجاد مسیرهای منظم کمک می کند. در پروژه های بزرگ، بهتر است نقشه اجرایی و محل عبور هر مدار پیش از شروع عملیات با مسئول فنی هماهنگ شود.
انتخاب قطر و نوع لوله فولادی
قطر لوله باید با تعداد و اندازه سیم ها یا کابل های عبوری، نوع عایق، امکان سیم کشی و الزامات فنی پروژه متناسب باشد. انتخاب لوله با قطر کم می تواند کشیدن سیم ها را دشوار کند و هنگام عبور از خم ها به عایق آسیب برساند. از سوی دیگر، انتخاب ابعاد نامتناسب با اتصالات و بست ها نیز ممکن است کیفیت اجرا را کاهش دهد.
برای تعیین اندازه مناسب، تعداد هادی ها، سطح مقطع آن ها، قطر خارجی کابل ها و فضای مورد نیاز برای عبور را بررسی کنید. ظرفیت مجاز لوله را نباید تنها بر اساس تعداد سیم ها یا یک نسبت ثابت تخمین زد؛ مبنای انتخاب باید استاندارد و مشخصات همان سیستم باشد.
در محیط های مرطوب یا مستعد خوردگی، نوع پوشش لوله و سازگاری اتصالات با شرایط محیطی نیز اهمیت دارد. استفاده از لوله فولادی بدون حفاظت مناسب در محیط خورنده می تواند عمر مفید سیستم را کاهش دهد.
برش لوله و آماده سازی انتهای آن
پس از اندازه گیری دقیق، لوله به طول مورد نیاز بریده می شود. برش باید تا حد امکان صاف و کنترل شده باشد تا اتصال مناسب و بدون فاصله غیرضروری ایجاد شود.
لبه های تیز و پلیسه های داخل لوله باید با ابزار مناسب برطرف شوند. باقی ماندن پلیسه می تواند هنگام عبور سیم ها باعث خراشیدگی یا آسیب به عایق شود. در سیستم های رزوه ای نیز انتهای لوله باید مطابق مشخصات اتصال آماده شود تا رزوه به درستی درگیر شود.
پس از برش و آماده سازی، لوله را از نظر له شدگی، تغییر شکل، زنگ زدگی و آسیب به پوشش محافظ بررسی کنید. قطعات معیوب نباید بدون ارزیابی فنی در مسیر نصب شوند.
خم کاری و تغییر جهت لوله
در مسیر لوله کشی برق، تغییر جهت باید با زانو یا خم کاری اصولی انجام شود. خم نامناسب می تواند سطح مقطع لوله را کاهش دهد، عبور سیم را دشوار کند یا باعث آسیب به عایق شود.
برای خم کاری، از ابزار متناسب با قطر و نوع لوله استفاده کنید و از ایجاد شکستگی، چروکیدگی یا له شدگی جلوگیری کنید. شعاع خم باید با مشخصات لوله، نوع کابل و الزامات اجرایی سازگار باشد.
همچنین تعداد خم ها در هر بخش از مسیر بین جعبه های دسترسی باید کنترل شود. اگر عبور سیم از مسیر دشوار شود، ممکن است افزودن جعبه کشش یا اصلاح مسیر راهکار مناسب تری باشد.
نصب بست ها و محکم کردن لوله روی سطح
پس از آماده سازی لوله، بست ها در نقاط مشخص شده نصب می شوند. نوع بست باید با قطر لوله، وزن مسیر، جنس سطح و شرایط محیط سازگار باشد. پیچ و متعلقات اتصال نیز باید توان تحمل بار مورد انتظار را داشته باشند.
بست گذاری فقط برای نگه داشتن لوله در جای خود نیست؛ مهار مناسب به حفظ شکل مسیر، کاهش حرکت ناخواسته و محافظت از اتصالات کمک می کند. اطراف جعبه ها، تغییر جهت ها و نقاط انتهایی مسیر نیز باید از نظر نیاز به مهار بررسی شوند.
فاصله بست ها را نباید برای تمام قطرها و انواع لوله یکسان فرض کرد. این فاصله به نوع لوله، مشخصات سازنده، شیوه نصب لوله فولادی برق روکار و الزامات پروژه بستگی دارد. مقدار مجاز را از مرجع فنی معتبر همان سیستم استخراج کنید.
اتصال لوله ها به جعبه تقسیم و تابلو برق
در محل ورود لوله به جعبه تقسیم، تابلو یا محفظه تجهیزات، باید از اتصال مناسب همان سیستم استفاده شود. اتصال باید به اندازه کافی محکم باشد و لبه تیز یا بخش برنده ای در مسیر عبور سیم باقی نماند.
اگر سیستم به بوشینگ نیاز دارد، نصب آن برای محافظت از عایق سیم اهمیت دارد. در محیط هایی که احتمال نفوذ آب یا گردوغبار وجود دارد، درجه حفاظت محفظه و نوع کانکتور نیز باید با شرایط محیطی هماهنگ باشد.
جعبه های تقسیم و کشش باید در محل های قابل دسترسی نصب شوند. قرار دادن جعبه در نقطه ای که بعداً با تجهیزات ثابت یا پوشش ساختمانی مسدود شود، تعمیر و بازرسی را دشوار می کند.
بررسی پیوستگی الکتریکی و اتصال زمین
در لوله کشی فلزی برق، پیوستگی الکتریکی مسیر و اجرای صحیح سیستم حفاظت در برابر برق گرفتگی اهمیت اساسی دارد. صرف فلزی بودن لوله به این معنا نیست که می توان بدون بررسی، آن را هادی حفاظتی قابل اتکا در نظر گرفت.
اتصالات، رابط ها، جعبه ها و سایر اجزای فلزی باید مطابق طراحی و مقررات مربوط به سیستم زمین و هم بندی اجرا شوند. در صورت نیاز به هادی حفاظتی مستقل، باید آن را طبق الزامات پروژه در نظر گرفت. پیوستگی الکتریکی و عملکرد حفاظت باید با ابزار مناسب و توسط فرد دارای صلاحیت بررسی شود.
مهم ترین اتصالات لوله فولادی برق روکار و کاربرد آن ها
انتخاب اتصال مناسب به نوع لوله، شکل مسیر و محل ورود به تجهیزات بستگی دارد. اتصال نامناسب می تواند باعث لق شدن مسیر، دشوار شدن سیم کشی یا کاهش حفاظت مکانیکی شود.
| نوع اتصال | کاربرد اصلی | نکته مهم هنگام نصب |
|---|---|---|
| رابط یا کوپلینگ | اتصال دو قطعه لوله | باید با قطر و سیستم اتصال لوله سازگار باشد |
| زانو | تغییر جهت مسیر | از خم تند و دشوار شدن عبور سیم جلوگیری کنید |
| بوشینگ | محافظت از سیم در لبه ورودی | نوع مناسب با لوله و جعبه انتخاب شود |
| کانکتور | اتصال لوله به جعبه یا تابلو | استحکام اتصال و سازگاری با محفظه بررسی شود |
| جعبه تقسیم | ایجاد محل انشعاب مدارها | باید برای بازبینی و تعمیر قابل دسترسی باشد |
| بست یا ساپورت | مهار لوله روی سطح | انتخاب نوع و فاصله نصب بر اساس مشخصات فنی انجام شود |
در مسیرهایی که چند تغییر جهت یا انشعاب وجود دارد، بهتر است محل جعبه های دسترسی از ابتدا طراحی شود. این کار از تجمع اتصالات در فضای محدود جلوگیری می کند و سیم کشی و تعمیرات آینده را آسان تر می سازد.

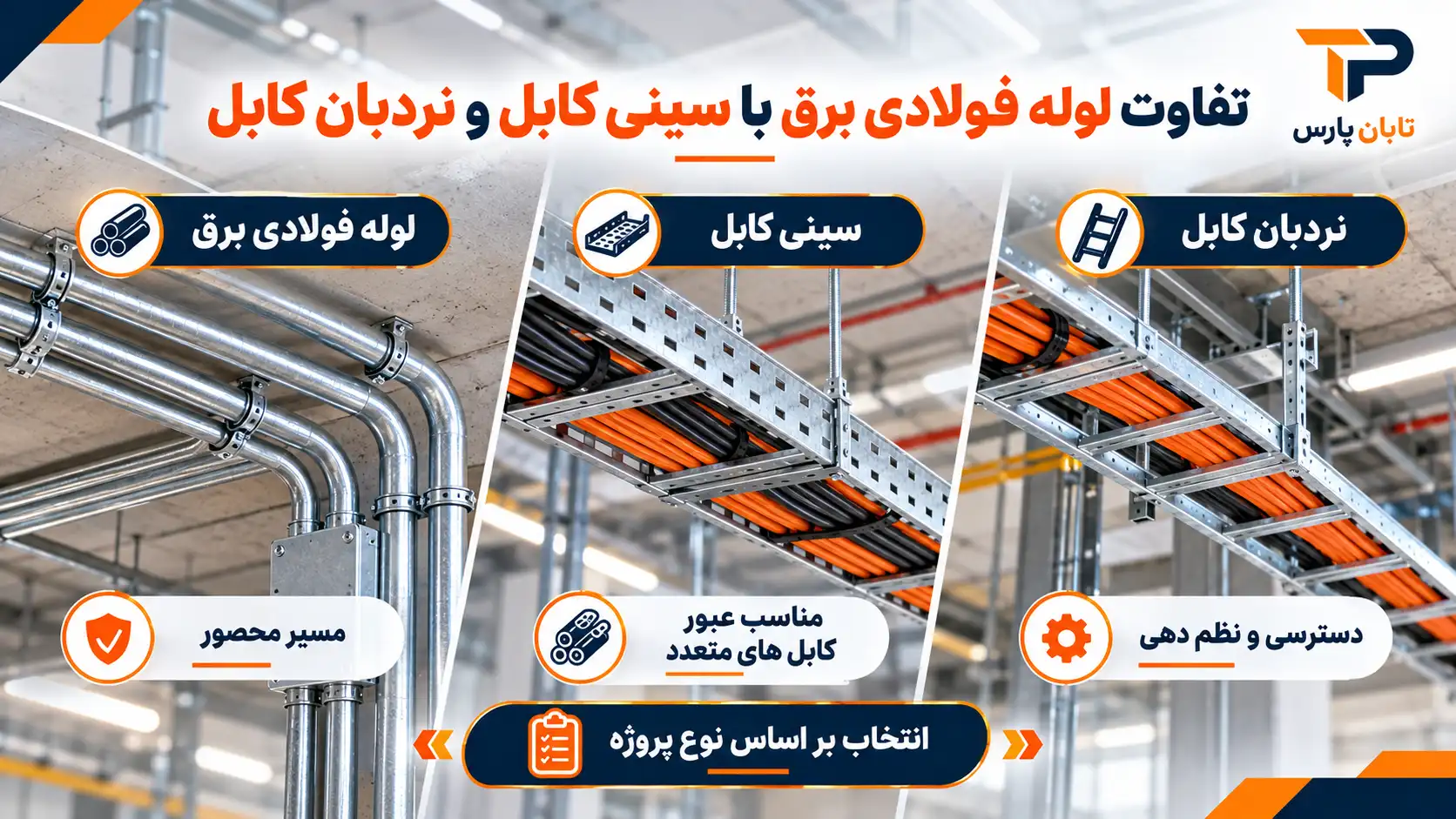

تفاوت لوله فولادی برق با سینی کابل و نردبان کابل
انتخاب سیستم مناسب عبور کابل به نوع پروژه، میزان حفاظت مورد نیاز، تعداد کابل ها و شرایط نصب لوله فولادی برق روکار بستگی دارد. لوله فولادی برق معمولاً برای ایجاد یک مسیر محصور و محافظت از هادی ها به کار می رود؛ در مقابل، سینی کابل و نردبان کابل بیشتر برای نگهداری و سازمان دهی مجموعه ای از کابل ها در مسیرهای مشخص استفاده می شوند.
در پروژه هایی که تعداد کابل ها زیاد است یا مسیرهای طولانی برق کشی وجود دارد، استفاده از سینی کابل می تواند به نظم دهی و دسترسی بهتر به کابل ها کمک کند. نوع سینی، ابعاد و شیوه مهار آن باید با وزن کابل ها و شرایط نصب متناسب باشد.
در بعضی تاسیسات صنعتی، به ویژه مسیرهای طولانی و پروژه های دارای کابل های متعدد، نردبان کابل نیز برای نگهداری و سازمان دهی کابل ها کاربرد دارد. این سیستم با لوله فولادی برق جایگزین مستقیم یکدیگر نیستند و انتخاب هر کدام باید بر اساس طراحی تاسیسات و الزامات حفاظتی انجام شود.
انتخاب سیم و کابل مناسب برای مسیر لوله فولادی برق
پس از تعیین مسیر لوله کشی، باید سیم یا کابل متناسب با نوع مدار، سطح مقطع مورد نیاز و شرایط بهره برداری انتخاب شود. ظرفیت لوله، تعداد هادی ها، نوع عایق و امکان عبور از خم ها باید در کنار یکدیگر بررسی شوند. استفاده از کابل نامتناسب با شرایط نصب ممکن است عملکرد و ایمنی سیستم را تحت تاثیر قرار دهد.
برای بررسی گزینه های تامین، می توانید محصولات سیم و کابل اعتماد البرز را مشاهده کنید. انتخاب نهایی باید بر اساس مشخصات فنی کابل، نیاز مدار و استانداردهای مورد استفاده در پروژه انجام شود.

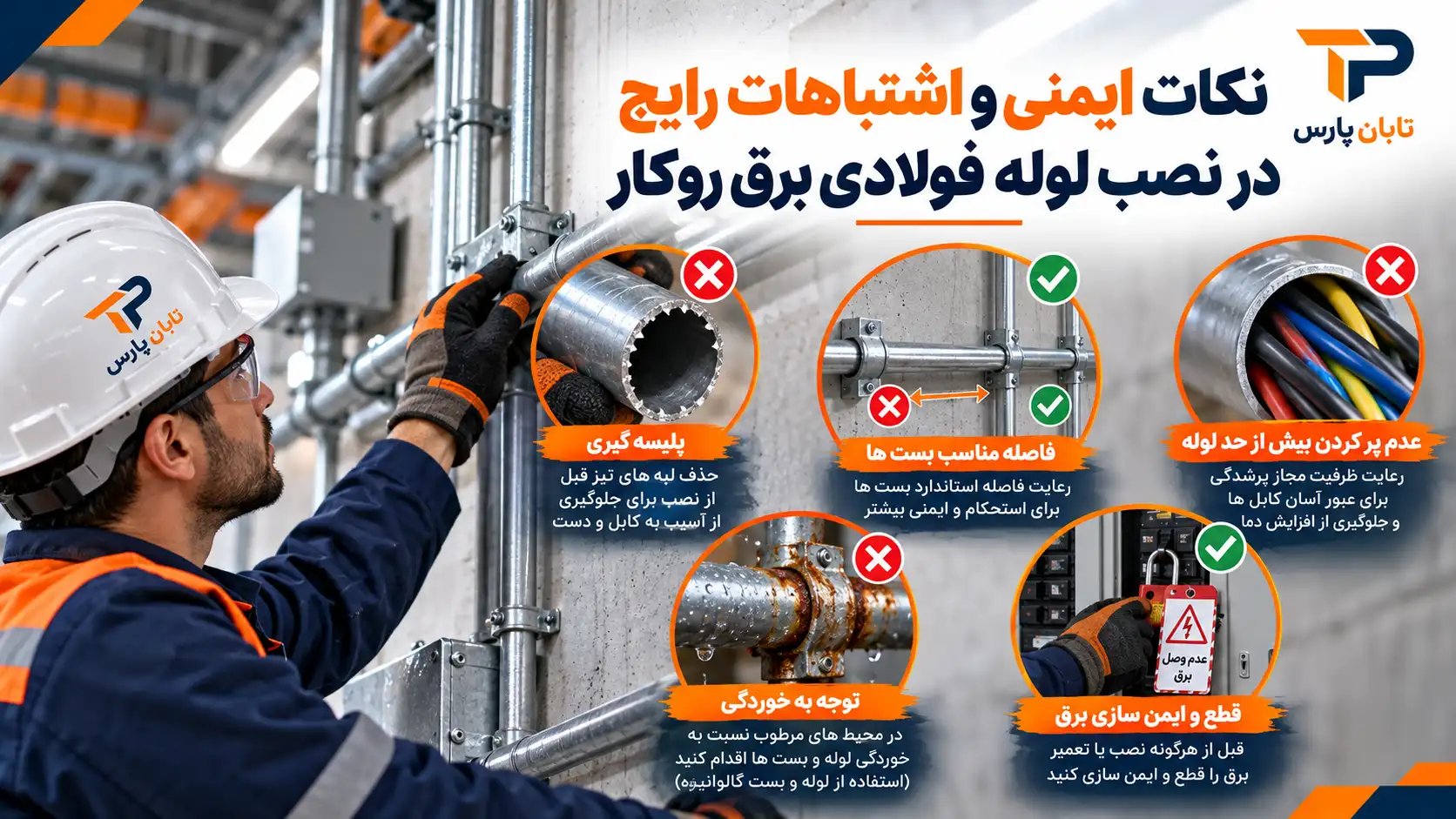

نکات ایمنی و اشتباهات رایج در نصب لوله فولادی برق روکار
کیفیت نصب تنها به ظاهر مرتب لوله ها وابسته نیست. برخی ایرادها ممکن است در ابتدا مشخص نباشند، اما هنگام سیم کشی، بهره برداری یا تعمیرات خطر ایجاد کنند.
نصب لوله فولادی برق روکار بدون پلیسه گیری
لبه تیز لوله یکی از عوامل احتمالی آسیب به عایق سیم است. پس از هر برش، انتهای لوله را بررسی و پلیسه ها را به طور کامل برطرف کنید. در محل اتصال به جعبه یا تابلو نیز از قطعات محافظ مناسب استفاده کنید.
استفاده از بست نامناسب یا فاصله زیاد بین بست ها
بست ضعیف یا فاصله گذاری غیراصولی می تواند باعث حرکت لوله، فشار به اتصالات و تغییر شکل مسیر شود. نوع بست و فاصله آن باید بر اساس مشخصات لوله و دستورالعمل فنی انتخاب شود، نه صرفاً بر مبنای سرعت اجرا.
بی توجهی به خوردگی و شرایط محیطی
در فضاهای مرطوب، صنعتی یا دارای مواد خورنده، لوله و اتصالات باید حفاظت متناسب داشته باشند. آسیب دیدن پوشش گالوانیزه یا استفاده از قطعات ناسازگار می تواند احتمال خوردگی را افزایش دهد. در چنین شرایطی، انتخاب سیستم مناسب و بررسی دوره ای آن ضروری است.
پر کردن بیش از حد لوله
عبور تعداد زیاد سیم یا کابل از یک لوله می تواند سیم کشی را دشوار کند و احتمال آسیب به عایق را افزایش دهد. ظرفیت لوله باید با توجه به اندازه و تعداد هادی ها، شرایط عبور و الزامات مقرراتی محاسبه شود.
شروع کار بدون قطع و ایمن سازی برق
پیش از کار در مجاورت مدارهای موجود، برق باید طبق روش ایمن قطع و از وصل ناخواسته آن جلوگیری شود. نبود ولتاژ نیز باید با ابزار مناسب بررسی شود. نصب، آزمون و اتصال سیستم زمین باید توسط برقکار دارای صلاحیت و مطابق الزامات ایمنی انجام گیرد.
کنترل نهایی نصب لوله فولادی برق روکار
پس از اتمام نصب، مسیر باید از نظر استحکام، نظم، کیفیت اتصالات و آمادگی برای سیم کشی بررسی شود. وجود لوله های محکم و مرتب به تنهایی برای تایید اجرای کار کافی نیست؛ شرایط الکتریکی و الزامات حفاظتی نیز باید ارزیابی شوند.
در کنترل نهایی، به این موارد توجه کنید: لوله ها در مسیر تعیین شده قرار داشته باشند؛ بست ها به درستی محکم شده باشند؛ هیچ لبه تیز یا پلیسه ای در مسیر عبور سیم باقی نمانده باشد؛ رابط ها، زانوها، بوشینگ ها و کانکتورها با نوع لوله سازگار باشند؛ جعبه های تقسیم و کشش قابل دسترسی باشند؛ پوشش محافظ لوله در نقاط برش یا آسیب دیده بررسی شود؛ و پیوستگی الکتریکی، اتصال زمین و سایر آزمون های لازم طبق مشخصات پروژه انجام شوند.
جمع بندی نصب لوله فولادی برق روکار
نصب لوله فولادی برق روکار با طراحی مسیر مناسب، انتخاب لوله و اتصالات سازگار، برش و خم کاری اصولی، بست گذاری صحیح و کنترل نهایی انجام می شود. توجه به جزئیاتی مانند پلیسه گیری، دسترسی به جعبه ها، حفاظت در برابر خوردگی و پیوستگی الکتریکی می تواند از بسیاری از ایرادهای اجرایی جلوگیری کند.
برای دستیابی به یک سیستم ایمن و بادوام، قطر لوله، نوع اتصالات و فاصله بست ها را بر اساس شرایط واقعی پروژه و الزامات فنی تعیین کنید. در نهایت، اجرای برق کشی و آزمون های حفاظتی باید توسط نیروی متخصص انجام شود و با مقررات معتبر و مشخصات فنی پروژه مطابقت داشته باشد.
سوالات متداول درباره نصب لوله فولادی برق روکار
۱. لوله فولادی برق روکار در چه مکان هایی استفاده می شود؟
این لوله ها در ساختمان های مسکونی و تجاری، کارگاه ها، کارخانه ها، موتورخانه ها و فضاهای تاسیساتی کاربرد دارند؛ البته نوع لوله و اتصالات باید با شرایط محیط و میزان حفاظت مورد نیاز سازگار باشد.
۲. برای نصب لوله فولادی برق روکار چه اتصالاتی لازم است؟
بسته به مسیر، معمولاً به بست، رابط، زانو یا ابزار خم کاری، کانکتور، بوشینگ و در صورت نیاز جعبه تقسیم یا جعبه کشش نیاز دارید. نوع دقیق قطعات به سیستم لوله و محل نصب بستگی دارد.
۳. فاصله بست های لوله فولادی برق روکار چقدر باید باشد؟
فاصله بست ها به نوع و قطر لوله، روش نصب، محل قرارگیری اتصالات و الزامات سازنده یا مشخصات پروژه بستگی دارد. مقدار مجاز را از مرجع فنی معتبر همان سیستم بررسی کنید و از استفاده یک فاصله ثابت برای تمام شرایط خودداری کنید.
۴. آیا لوله فولادی برق روکار به اتصال زمین نیاز دارد؟
الزامات پیوستگی الکتریکی، اتصال زمین و حفاظت در برابر برق گرفتگی باید طبق طراحی و مقررات مربوط رعایت شوند. فلزی بودن لوله به تنهایی جایگزین بررسی و اجرای صحیح سیستم حفاظتی نیست.
