سینی کابل برای برق کشی ساختمان یکی از روش های منظم و قابل توسعه برای عبور دادن، نگهداری و مدیریت کابل های برق در مسیرهای مشخص است. انتخاب مدل مناسب به محل نصب، تعداد و وزن کابل ها، میزان رطوبت، احتمال خوردگی، فاصله تکیه گاه ها و شرایط بهره برداری بستگی دارد. برای مسیرهای داخلی و خشک، سینی کابل فلزی با پوشش مناسب می تواند گزینه ای کاربردی باشد؛ اما در پارکینگ های مرطوب، فضاهای باز یا محیط های خورنده، باید مقاومت پوشش و جنس بدنه با شرایط محیط تطبیق داده شود.
برای انتخاب سینی کابل مناسب، تنها به قیمت یا ظاهر محصول توجه نکنید. عرض و ارتفاع سینی، ضخامت ورق، نوع پانچ، کیفیت اتصالات، ظرفیت تحمل بار و امکان دسترسی برای تعمیرات نیز اهمیت دارند. در این راهنما انواع سینی کابل را مقایسه می کنیم، تفاوت پوشش های گالوانیزه را توضیح می دهیم و نکات ضروری انتخاب و نصب آن را بررسی می کنیم. برای بررسی مدل ها و مشخصات محصولات می توانید از صفحه سینی کابل شروع کنید.

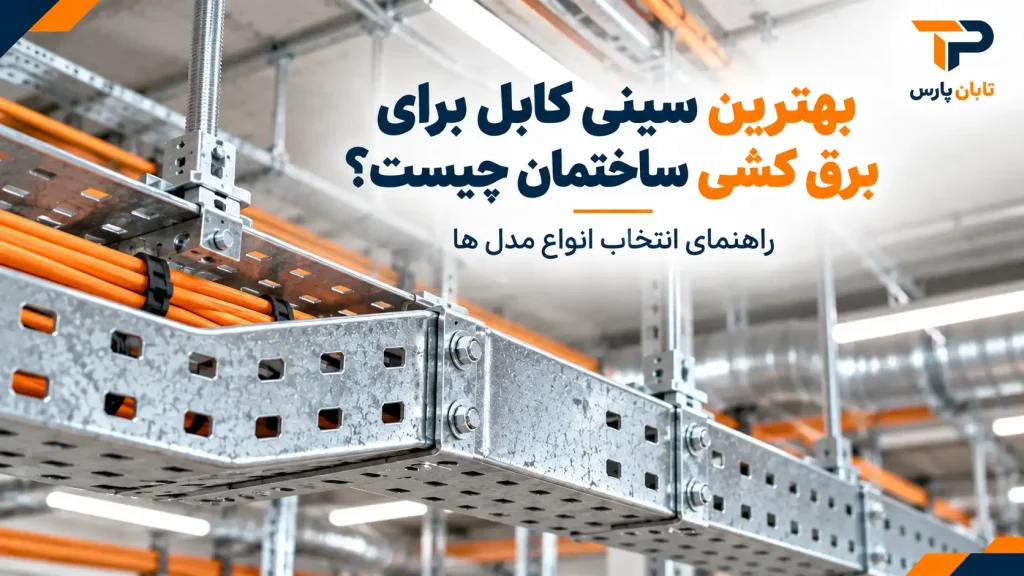

بهترین سینی کابل برای برق کشی ساختمان کدام است؟
بهترین سینی کابل برای برق کشی ساختمان مدلی است که با نوع کابل ها، وزن مجموعه، شرایط محیطی و الزامات اجرای پروژه هماهنگ باشد. برای انتخاب سریع تر، می توان از راهنمای زیر استفاده کرد؛ البته تصمیم نهایی باید بر اساس مشخصات فنی محصول و شرایط واقعی نصب گرفته شود.
| شرایط پروژه | گزینه قابل بررسی | نکته مهم |
|---|---|---|
| مسیر داخلی با رطوبت کم | سینی کابل فولادی با پوشش مناسب | کیفیت پوشش و ظرفیت تحمل بار بررسی شود |
| پارکینگ یا محیط با احتمال رطوبت | سینی با پوشش مقاوم تر در برابر خوردگی | شرایط تهویه، رطوبت و مواد خورنده اهمیت دارد |
| فضای باز و مسیر در معرض بارندگی | سینی با پوشش مناسب فضای بیرونی یا جنس مقاوم به خوردگی | جزئیات اتصالات و محل برش ها نیز باید در برابر خوردگی محافظت شوند |
| مسیر دارای تعداد زیاد کابل و نیاز به تهویه | سینی نردبانی یا مدل مشبک، متناسب با نوع کابل | فاصله تکیه گاه ها و نحوه مهار کابل ها باید محاسبه شود |
| مسیرهای کوتاه با کابل های سبک | سینی مشبک یا ساده متناسب با ظرفیت بار | امکان دسترسی و توسعه مسیر در نظر گرفته شود |
| محیط صنعتی یا خورنده | سینی استنلس استیل یا سامانه مقاوم به خوردگی متناسب با محیط | گرید متریال باید با نوع مواد خورنده و شرایط محیط سازگار باشد |
هیچ مدل واحدی برای همه ساختمان ها بهترین نیست. برای مثال، سینی با ضخامت بیشتر لزوما در هر پروژه انتخاب بهتری نیست؛ فاصله بین ساپورت ها، شکل مقطع، نوع اتصال و بار واقعی نیز بر عملکرد آن اثر می گذارند.

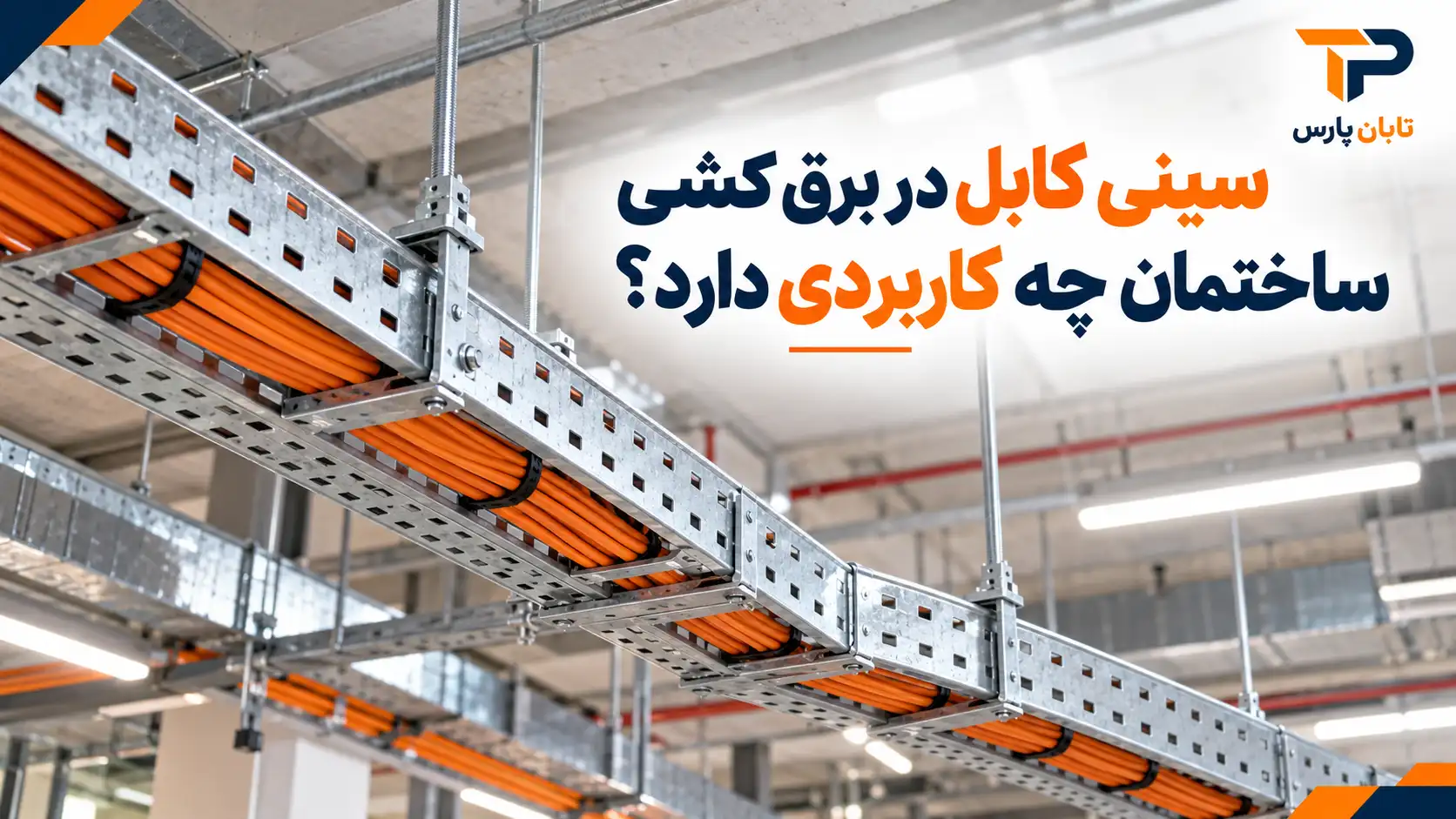

سینی کابل در برق کشی ساختمان چه کاربردی دارد؟
سینی کابل، سازه ای برای نگهداری و هدایت کابل ها در مسیرهای مشخص است. این تجهیزات در مسیرهای افقی و عمودی، رایزرها، موتورخانه ها، پارکینگ ها، فضاهای تاسیساتی و بخش هایی از ساختمان که تعداد کابل ها زیاد است، استفاده می شوند.
مهم ترین کاربردهای سینی کابل برای برق کشی ساختمان عبارت اند از:
- مرتب کردن مسیر کابل ها و جلوگیری از پراکندگی آن ها
- ساده تر کردن بازرسی، عیب یابی و تعویض کابل ها
- فراهم کردن امکان توسعه مسیر در صورت افزایش نیازهای تاسیساتی
- کاهش بی نظمی در مسیرهای تاسیساتی و استفاده بهتر از فضای موجود
- نگهداری کابل ها با استفاده از اتصالات و ساپورت های متناسب با بار طراحی
سینی کابل جایگزین همه روش های سیم کشی نیست. در بعضی مسیرها، به ویژه محل هایی که کابل به حفاظت مکانیکی بیشتری نیاز دارد یا ضوابط اجرایی روش دیگری را الزام می کنند، استفاده از لوله برق مناسب تر است. برای آشنایی با یکی از این گزینه ها می توانید صفحه لوله فولادی برق گالوانیزه سرد را بررسی کنید.

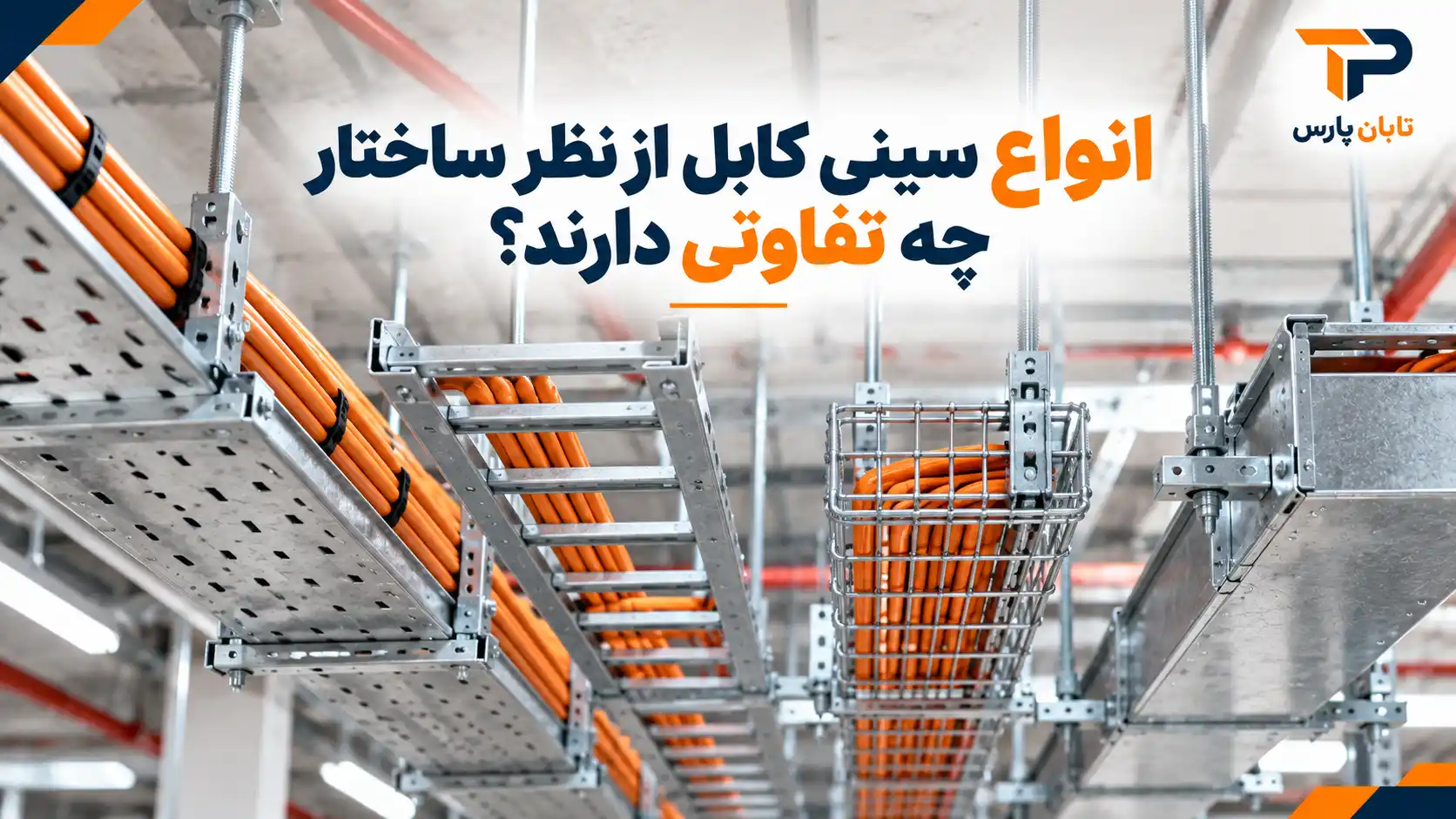

انواع سینی کابل از نظر ساختار چه تفاوتی دارند؟
ساختار سینی کابل تعیین می کند که کابل ها چگونه روی آن قرار بگیرند، تهویه تا چه اندازه انجام شود و دسترسی به کابل ها چقدر آسان باشد. هنگام انتخاب سینی کابل برای برق کشی ساختمان، باید نوع کابل، وزن آن، شرایط محیطی و دستورالعمل سازنده را هم در نظر گرفت.
۱. سینی کابل مشبک
سینی کابل مشبک دارای سوراخ هایی در کف یا بخش هایی از بدنه است. این ساختار می تواند به گردش هوا کمک کند و امکان عبور برخی اتصالات یا بست ها را فراهم کند. سینی مشبک برای بسیاری از مسیرهای تاسیساتی ساختمان گزینه ای قابل بررسی است.
مزایای این مدل شامل وزن نسبتا مناسب در برخی طراحی ها، امکان بررسی کابل ها و دسترسی آسان تر به بخش هایی از مسیر است. با این حال، میزان تهویه و ظرفیت تحمل بار به ابعاد، ضخامت ورق، شکل پانچ و فاصله ساپورت ها بستگی دارد؛ بنابراین صرف مشبک بودن به معنی تحمل بار بیشتر یا خنک شدن قطعی کابل ها نیست.
۲. سینی کابل بدون پانچ یا کف بسته
این مدل کف پیوسته تری دارد و می تواند برای مسیرهایی مناسب باشد که نیاز به سطح نگهدارنده یکپارچه دارند یا عبور اجسام کوچک از کف سینی مطلوب نیست. در مقابل، گردش هوا نسبت به برخی مدل های مشبک محدودتر است و باید شرایط حرارتی کابل ها بررسی شود.
در مسیرهایی که گردوغبار، ریزش مواد یا شرایط محیطی خاص مطرح است، انتخاب کف بسته به تنهایی کافی نیست. نوع درپوش، نحوه آب بندی احتمالی، تهویه و شرایط نگهداری باید متناسب با محل نصب تعیین شوند.
۳. سینی کابل نردبانی
سینی نردبانی از دو ریل طولی و پله های عرضی تشکیل می شود. این ساختار برای مسیرهایی که کابل های متعدد یا کابل های سنگین دارند، می تواند مناسب باشد؛ به شرط آنکه ظرفیت بار و فاصله تکیه گاه ها برای همان محصول تایید شده باشد.
تهویه مناسب، دسترسی به کابل ها و امکان مهار کابل روی پله ها از ویژگی های این مدل است. در مسیرهای عمودی و برخی مسیرهای تاسیساتی طولانی نیز می توان آن را بررسی کرد. با این حال، انتخاب نردبان کابل باید بر اساس نوع کابل، شعاع خمش مجاز، روش مهار و بار طراحی انجام شود.
برای مقایسه این ساختار با سینی های دارای کف پیوسته، صفحه نردبان کابل را ببینید.
۴. سینی کابل با درپوش
درپوش می تواند از کابل ها در برابر برخی عوامل محیطی، گردوغبار و تماس اتفاقی با اجسام محافظت کند؛ اما میزان حفاظت به طراحی مجموعه، نحوه نصب و نوع درپوش بستگی دارد. درپوش معمولی به معنی ضدآب یا کاملا آب بند بودن سینی نیست.
اگر سینی در فضای باز نصب می شود، باید احتمال ورود آب، نحوه تخلیه رطوبت، مقاومت اتصالات در برابر خوردگی و اثر درپوش بر دفع حرارت بررسی شود. استفاده از درپوش در تمام مسیرها نیز ضروری نیست و باید بر اساس نیاز پروژه انتخاب شود.
سینی کابل گالوانیزه سرد بهتر است یا گالوانیزه گرم؟
نوع پوشش فلزی یکی از معیارهای مهم انتخاب سینی کابل برای برق کشی ساختمان است؛ زیرا میزان مقاومت در برابر زنگ زدگی و خوردگی را تحت تاثیر قرار می دهد. تفاوت اصلی پوشش گالوانیزه سرد و گرم به روش اعمال پوشش، کیفیت سطح، شرایط ساخت و محیط بهره برداری مربوط می شود.
| ویژگی | گالوانیزه سرد یا پوشش الکتریکی | گالوانیزه گرم |
|---|---|---|
| روش کلی پوشش دهی | ایجاد لایه روی به روش الکتریکی یا فرایندهای پوشش دهی سرد | غوطه وری قطعه فولادی در روی مذاب |
| ظاهر سطح | معمولا سطح یکنواخت تر و صاف تر | ممکن است سطح بافت و ظاهر متفاوتی داشته باشد |
| مقاومت در برابر خوردگی | وابسته به ضخامت و کیفیت پوشش و شرایط محیط | در صورت اجرای صحیح، معمولا برای محیط های سخت تر مناسب تر است |
| کاربرد احتمالی | فضاهای داخلی و شرایط کم خوردگی، با توجه به مشخصات محصول | محیط های مرطوب تر یا در معرض شرایط جوی، در صورت تناسب پوشش با پروژه |
| نکته مهم | کیفیت پوشش و محافظت از لبه های برش بررسی شود | سازگاری ابعاد، سوراخ ها و اتصالات با فرایند پوشش دهی بررسی شود |
نکته فنی: عنوان «گالوانیزه سرد» در بازار ممکن است برای محصولات و روش های متفاوتی به کار برود. هنگام خرید، صرفا به نام پوشش اکتفا نکنید؛ روش واقعی پوشش دهی، ضخامت لایه، استاندارد اعلام شده و شرایط ضمانت محصول را از تامین کننده بپرسید.
اگر سینی پس از ساخت گالوانیزه گرم می شود، سوراخ ها و لبه های برش نیز ممکن است تحت پوشش قرار بگیرند؛ اما هرگونه برش یا سوراخ کاری بعدی باید مطابق دستورالعمل سازنده و روش تایید شده برای ترمیم پوشش محافظت شود. در محیط های دارای مواد شیمیایی خورنده نیز گالوانیزه گرم همیشه بهترین انتخاب نیست و سازگاری متریال باید جداگانه بررسی شود.

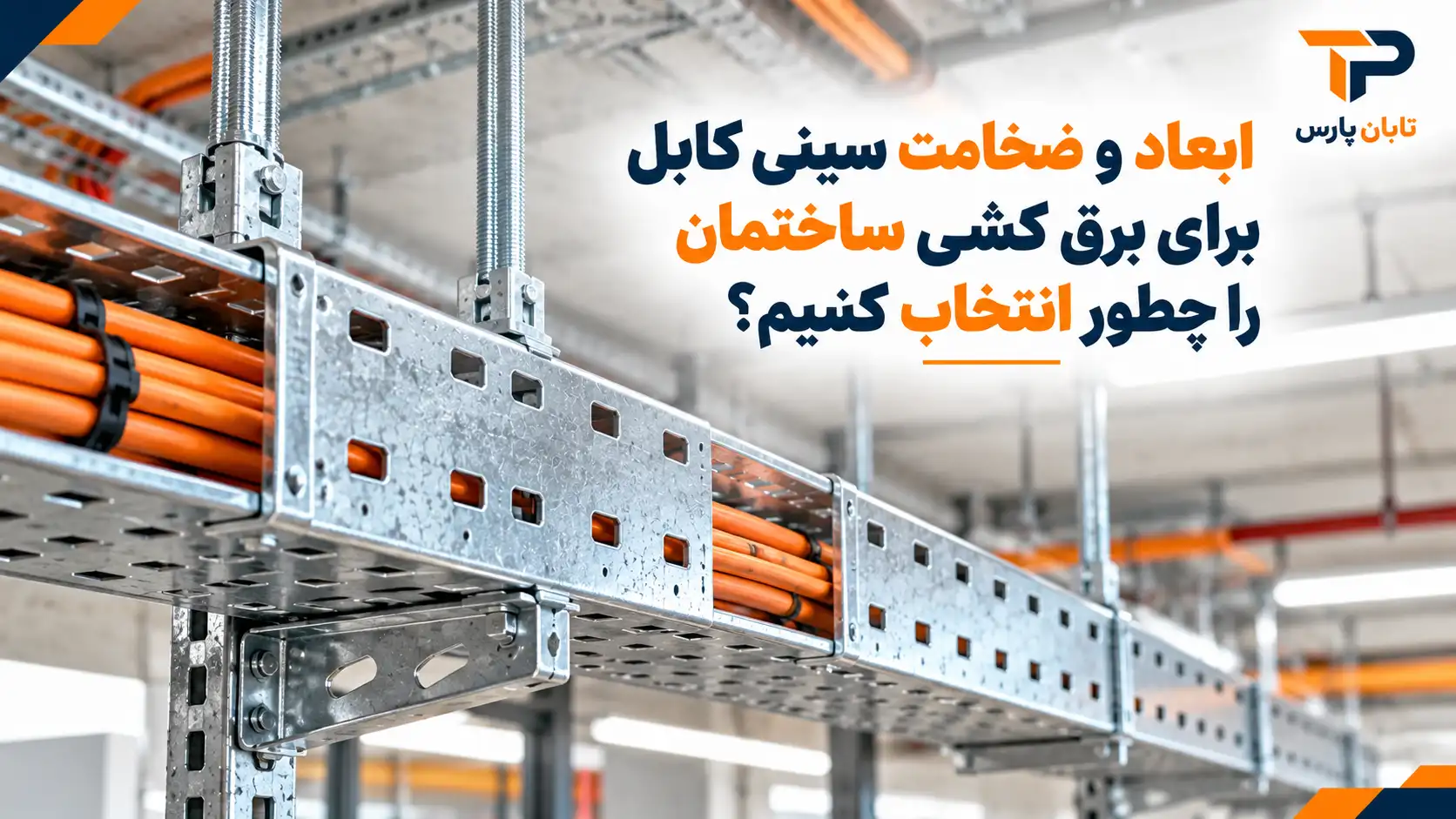

ابعاد و ضخامت سینی کابل برای برق کشی ساختمان را چطور انتخاب کنیم؟
عرض، ارتفاع دیواره و ضخامت ورق سه مشخصه مهم سینی کابل هستند، اما هیچ کدام نباید جدا از بقیه انتخاب شوند. ابعاد باید با تعداد کابل ها، قطر بیرونی کابل، فضای لازم برای آرایش و توسعه آینده و ظرفیت بار مجاز محصول هماهنگ باشد.
عرض سینی کابل
عرض سینی به تعداد و قطر کابل هایی بستگی دارد که قرار است در مسیر قرار بگیرند. برای تخمین اولیه، می توان قطر بیرونی کابل ها و فضای لازم برای آرایش آن ها را بررسی کرد؛ اما طراحی نهایی باید الزامات فاصله گذاری، شعاع خمش، تفکیک مدارها و دستورالعمل سازنده را رعایت کند.
انتخاب سینی بسیار باریک ممکن است نصب کابل ها را دشوار کند و فضای کافی برای توسعه باقی نگذارد. از طرف دیگر، انتخاب عرض بیش از نیاز نیز می تواند هزینه و فضای اشغال شده را افزایش دهد. بهتر است ظرفیت مورد نیاز و امکان اضافه شدن کابل در آینده از ابتدا مشخص شود.
ارتفاع دیواره سینی کابل برای برق کشی ساختمان
ارتفاع دیواره به مهار کابل ها، نوع چیدمان و نیازهای مسیر بستگی دارد. برای کابل هایی که به بست یا نگهدارنده نیاز دارند، باید فضای کافی برای نصب تجهیزات مهار وجود داشته باشد. در مسیرهای عمودی یا محل تغییر جهت، جزئیات نگهداری کابل اهمیت بیشتری پیدا می کند.
ضخامت ورق
ضخامت مناسب به وزن کابل ها، فاصله بین ساپورت ها، نوع سینی، هندسه مقطع، اتصالات و ظرفیت بار اعلام شده توسط سازنده بستگی دارد. نمی توان برای همه ساختمان ها یک ضخامت ثابت را توصیه کرد.
برای انتخاب درست، جدول بار مجاز محصول را بررسی کنید و مطمئن شوید که ظرفیت اعلام شده برای فاصله تکیه گاه های مورد استفاده در پروژه معتبر است. بار فقط به وزن کابل ها محدود نمی شود؛ وزن درپوش و متعلقات و شرایط بارگذاری نیز ممکن است در محاسبات موثر باشند.

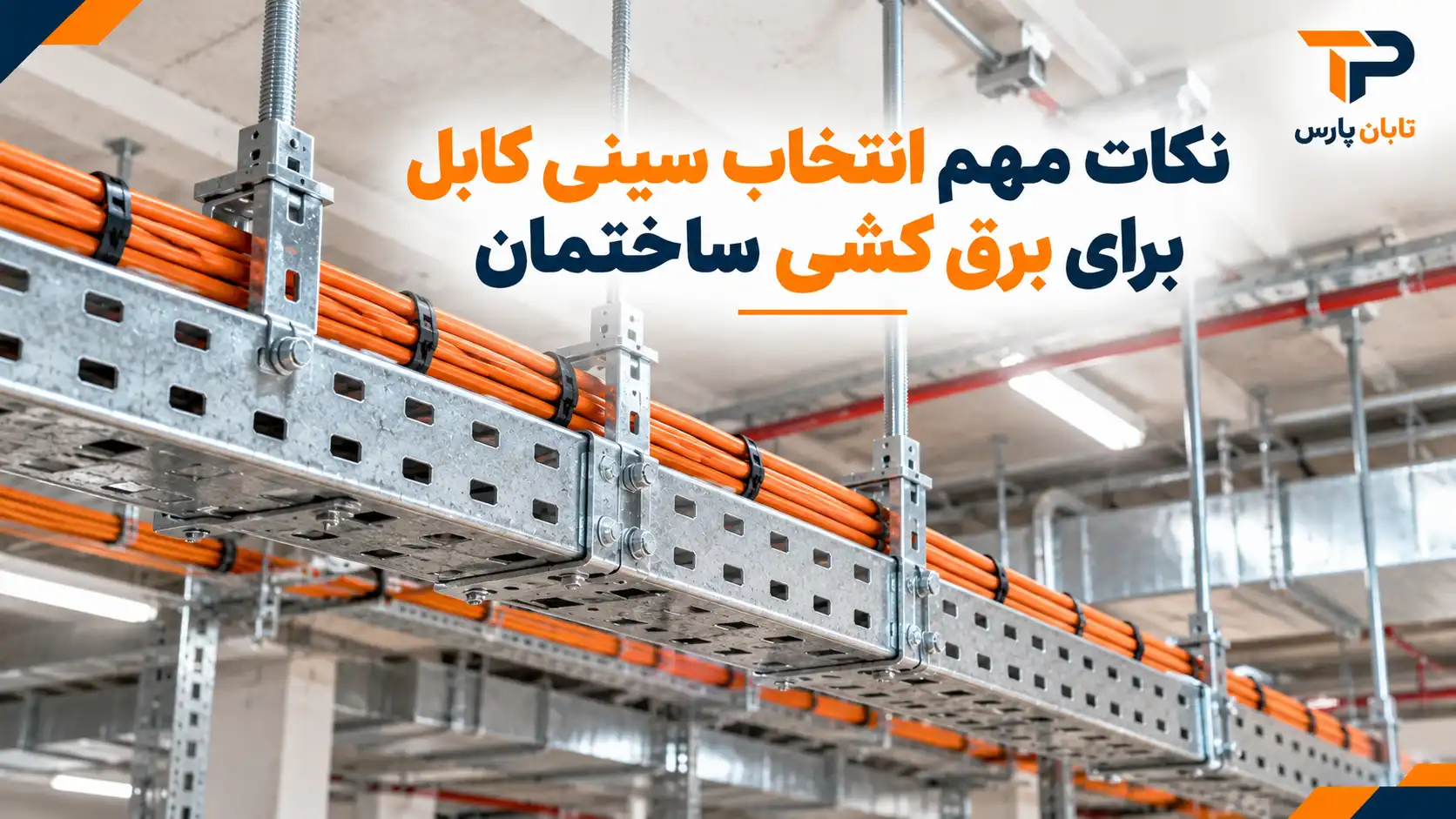

نکات مهم انتخاب سینی کابل برای برق کشی ساختمان
حتی سینی کابل باکیفیت نیز در صورت نصب نامناسب نمی تواند عملکرد مورد انتظار را ارائه دهد. اجرای مسیر باید با نقشه تاسیسات، محل عبور سایر تجهیزات و ضوابط ایمنی هماهنگ باشد.
۱. مسیر را پیش از اجرا مشخص کنید
قبل از نصب، مسیر افقی و عمودی، رایزرها، محل تغییر جهت و نقاط دسترسی را مشخص کنید. برخورد با لوله ها، کانال های تهویه و سایر تاسیسات باید از مرحله طراحی بررسی شود تا تغییرات پرهزینه در زمان اجرا کاهش یابد.
۲. ساپورت ها را متناسب با بار نصب کنید
فاصله ساپورت ها باید بر اساس مشخصات سازنده، ظرفیت بار و شرایط نصب تعیین شود. استفاده از فاصله های بیش از حد مجاز می تواند باعث خمش سینی یا وارد شدن تنش به اتصالات شود. در زانویی ها، سه راهی ها و محل تغییر مسیر نیز ممکن است به بررسی و ساپورت گذاری ویژه نیاز باشد.
۳. اتصالات را متناسب با سیستم انتخاب کنید
رابط ها، زانویی ها، سه راهی ها، تبدیل ها و اتصالات نگهدارنده باید با ابعاد و مدل سینی سازگار باشند. ترکیب قطعات ناسازگار می تواند نصب را دشوار کند و استحکام یا پیوستگی الکتریکی مجموعه را تحت تاثیر قرار دهد.
۴. اتصال هم بندی و ارتینگ را نادیده نگیرید
پیوستگی الکتریکی بخش های فلزی و الزامات هم بندی و اتصال به زمین باید مطابق مقررات برق و دستورالعمل سازنده بررسی شود. نباید فرض کرد که هر سینی فلزی به طور خودکار نقش هادی حفاظتی را ایفا می کند. در صورت نیاز، هادی هم بندی یا تجهیزات اتصال تایید شده باید طبق طراحی اجرا شوند.
۵. ظرفیت مسیر و شرایط کابل ها را رعایت کنید
پر کردن بیش از حد سینی کابل برای برق کشی ساختمان می تواند نصب، بازرسی و توسعه مسیر را دشوار کند و در شرایطی بر دفع حرارت کابل ها اثر بگذارد. ظرفیت پرشدگی، فاصله کابل ها، شعاع خمش و نحوه جداسازی مدارها باید مطابق ضوابط مربوط و مشخصات کابل رعایت شود.
۶. از پوشش در محل برش محافظت کنید
برش، سوراخ کاری یا آسیب به پوشش محافظ می تواند احتمال خوردگی را افزایش دهد. لبه ها و محل های آسیب دیده باید با روش مورد تایید سازنده ترمیم شوند. همچنین در محیط های مرطوب یا فضای باز، مقاومت پیچ ها، مهره ها و سایر اتصالات نیز باید با شرایط محیط هماهنگ باشد.
برای برق کشی ساختمان چه کابل هایی را باید در نظر گرفت؟
انتخاب سینی و کابل باید هماهنگ انجام شود. تعداد کابل ها، قطر بیرونی، وزن، نوع عایق، شرایط نصب و نیازهای حرارتی بر ابعاد و ظرفیت مسیر اثر دارند. انتخاب سطح مقطع کابل نیز به عواملی مانند جریان مصرفی، طول مسیر، افت ولتاژ، روش نصب، دمای محیط و نحوه گروه بندی کابل ها بستگی دارد.
برای بررسی گزینه های تامین کابل می توانید صفحات سیم و کابل اعتماد البرز و سیم و کابل پرتو الکتریک را مشاهده کنید. انتخاب نهایی کابل و تجهیزات مسیر باید بر اساس محاسبات و مشخصات فنی پروژه صورت گیرد.۴۳
سوالات متداول درباره سینی کابل برای برق کشی ساختمان
۱. برای ساختمان مسکونی سینی کابل بهتر است یا لوله برق؟
این انتخاب به محل نصب و نوع سیم کشی بستگی دارد. سینی کابل برای مسیرهایی با تعداد کابل زیاد و نیاز به دسترسی و توسعه مناسب است؛ لوله برق نیز برای مسیرهایی که به حفاظت مکانیکی و عبور کنترل شده سیم ها نیاز دارند، کاربرد دارد. در بسیاری از پروژه ها ممکن است هر دو روش در بخش های مختلف استفاده شوند.
۲. سینی کابل گالوانیزه گرم برای فضای باز مناسب است؟
در بسیاری از شرایط فضای باز، سینی دارای پوشش گالوانیزه گرم می تواند گزینه ای قابل بررسی باشد؛ اما مناسب بودن آن به شدت خوردگی، شرایط آب و هوایی، نوع مواد آلاینده و کیفیت پوشش بستگی دارد. در محیط های خاص یا خورنده ممکن است متریال دیگری مناسب تر باشد.
۳. ضخامت استاندارد سینی کابل ساختمان چقدر است؟
ضخامت واحدی برای همه سینی های کابل و همه ساختمان ها وجود ندارد. ضخامت باید با ابعاد سینی، ظرفیت بار، فاصله ساپورت ها، شکل مقطع و مشخصات فنی اعلام شده توسط سازنده هماهنگ باشد. انتخاب نهایی باید بر اساس شرایط واقعی نصب انجام شود.
۴. آیا می توان سینی کابل را بیش از ظرفیت پر کرد؟
خیر. پرشدگی بیش از حد می تواند دسترسی، تهویه، مهار کابل ها و توسعه مسیر را دشوار کند و در بعضی شرایط موجب افزایش دمای کابل یا وارد شدن بار بیش از ظرفیت به سینی شود. ظرفیت مجاز و الزامات فاصله گذاری باید مطابق ضوابط فنی رعایت شوند.
جمع بندی بهترین سینی کابل برای برق کشی ساختمان
انتخاب سینی کابل برای برق کشی ساختمان باید بر اساس نوع محیط، جنس و پوشش بدنه، ساختار سینی، ابعاد، ضخامت، وزن کابل ها و ظرفیت بار انجام شود. برای محیط های داخلی خشک، مدل های فولادی با پوشش مناسب می توانند گزینه ای اقتصادی باشند؛ در محیط های مرطوب یا فضای باز، مقاومت در برابر خوردگی اهمیت بیشتری دارد. سینی مشبک، کف بسته و نردبان کابل نیز هر کدام کاربردهای متفاوتی دارند و باید متناسب با شرایط پروژه انتخاب شوند.
پیش از خرید، علاوه بر قیمت، مشخصات فنی محصول، ظرفیت تحمل بار، سازگاری اتصالات، امکان توسعه مسیر و الزامات نصب را بررسی کنید. برای مشاهده مدل ها و مقایسه گزینه ها می توانید از صفحه سینی کابل شروع کنید و سپس بر اساس مشخصات فنی مورد نیاز پروژه تصمیم بگیرید.
