سینی کابل پانچ دار یا بدون پانچ؛ انتخاب مناسب بین این دو مدل به شرایط محیط نصب، نوع و تعداد کابل ها، نیاز به تهویه، میزان محافظت مورد انتظار و بودجه پروژه بستگی دارد. سینی کابل پانچ دار دارای سوراخ هایی در کف یا بخش هایی از بدنه است که با توجه به طراحی محصول می توانند به گردش هوا، خروج رطوبت و نصب بعضی متعلقات کمک کنند. در مقابل، سینی کابل بدون پانچ کف پیوسته تری دارد و برای مسیرهایی که کاهش ورود مستقیم ذرات از زیر سینی یا ایجاد سطح یکپارچه اهمیت دارد، قابل بررسی است. با این حال، هیچ کدام را نمی توان بدون توجه به مشخصات فنی، برای تمام پروژه ها بهترین گزینه دانست.
برای انتخاب سینی کابل پانچ دار یا بدون پانچ باید عواملی مانند عرض و ارتفاع سینی، ضخامت ورق، جنس فلز، پوشش ضد خوردگی، وزن کابل ها و فاصله تکیه گاه ها را بررسی کنید. این مشخصات بر ظرفیت باربری، دوام، هزینه نصب و قیمت نهایی سیستم اثر می گذارند. برای مشاهده اطلاعات محصول می توانید به صفحه سینی کابل مراجعه کنید. در ادامه، تفاوت این دو مدل را از نظر کاربرد، تهویه، محافظت، تحمل بار و قیمت بررسی می کنیم تا بتوانید بر اساس نیاز واقعی پروژه تصمیم بگیرید.
سینی کابل پانچ دار چیست و چه ویژگی هایی دارد؟
سینی کابل پانچ دار نوعی مسیر فلزی برای هدایت، نگهداری و سامان دهی کابل های برق، کنترل و ارتباطات است که در کف یا بخش هایی از بدنه آن سوراخ هایی با شکل و فاصله مشخص ایجاد شده است. این سوراخ ها معمولا هنگام تولید ورق و پیش از شکل دهی نهایی ایجاد می شوند و اندازه و آرایش آن ها به طراحی سازنده بستگی دارد.
مهم ترین ویژگی این مدل، وجود منافذی است که می توانند به گردش هوا در اطراف کابل ها کمک کنند. همچنین در برخی محصولات، سوراخ ها برای اتصال بست ها یا اجرای روش های مشخص مهار کابل کاربرد دارند. البته نوع اتصال باید با طراحی سینی و الزامات فنی پروژه سازگار باشد.
سینی کابل پانچ دار در ساختمان های تجاری، مراکز اداری، کارخانه ها، کارگاه ها، اتاق های تاسیسات و بسیاری از مسیرهای کابل کشی صنعتی کاربرد دارد. انتخاب این مدل به تعداد کابل ها، شرایط محیطی و نیازهای اجرایی بستگی دارد.
از مزایای قابل بررسی آن می توان به موارد زیر اشاره کرد:
- امکان گردش بهتر هوا در مقایسه با کف کاملا بسته، بسته به آرایش کابل ها و شرایط نصب
- فراهم شدن امکان خروج بخشی از رطوبت جمع شده، در صورت نصب مناسب مسیر
- امکان استفاده از برخی سوراخ ها برای نصب متعلقات سازگار با طراحی محصول
با وجود این مزایا، سوراخ های کف می توانند ورود ذرات از زیر مسیر را نیز ممکن کنند. بنابراین هنگام خرید باید مشخص شود که تهویه و تخلیه رطوبت اهمیت بیشتری دارد یا کاهش ورود مستقیم ذرات از زیر سینی.
سینی کابل بدون پانچ چه کاربردی دارد؟
سینی کابل بدون پانچ مدلی است که کف آن فاقد سوراخ های پانچ در بخش اصلی مسیر است. این ساختار سطح پیوسته تری برای قرارگیری کابل ها ایجاد می کند و می تواند در مسیرهایی که نیاز به کف یکپارچه تر دارند، انتخاب مناسبی باشد.
یکی از ویژگی های این مدل، کاهش احتمال ورود مستقیم ذرات از زیر سینی است. البته کف بدون سوراخ به معنای محافظت کامل کابل ها در برابر گرد و غبار، آب، رطوبت یا ضربه نیست. ذرات و رطوبت ممکن است از بالا، کناره ها، محل اتصال شاخه ها یا سایر بخش های مسیر وارد شوند. برای افزایش حفاظت باید نوع درپوش، اتصالات و شرایط نصب نیز بررسی شوند.
از سوی دیگر، کف پیوسته می تواند گردش هوا را در مقایسه با مدل پانچ دار محدودتر کند. اگر تعداد کابل ها زیاد باشد یا کابل ها گرمای قابل توجهی تولید کنند، ظرفیت حرارتی مسیر باید با توجه به نوع کابل، نحوه چیدمان و دستورالعمل سازنده بررسی شود.
سینی کابل بدون پانچ را می توان در بعضی مسیرهای داخلی، تاسیسات ساختمانی و محیط هایی که سطح زیرین یکپارچه تر مورد نیاز است، در نظر گرفت. انتخاب نهایی به شرایط واقعی پروژه بستگی دارد، نه صرفا به بدون پانچ بودن محصول.

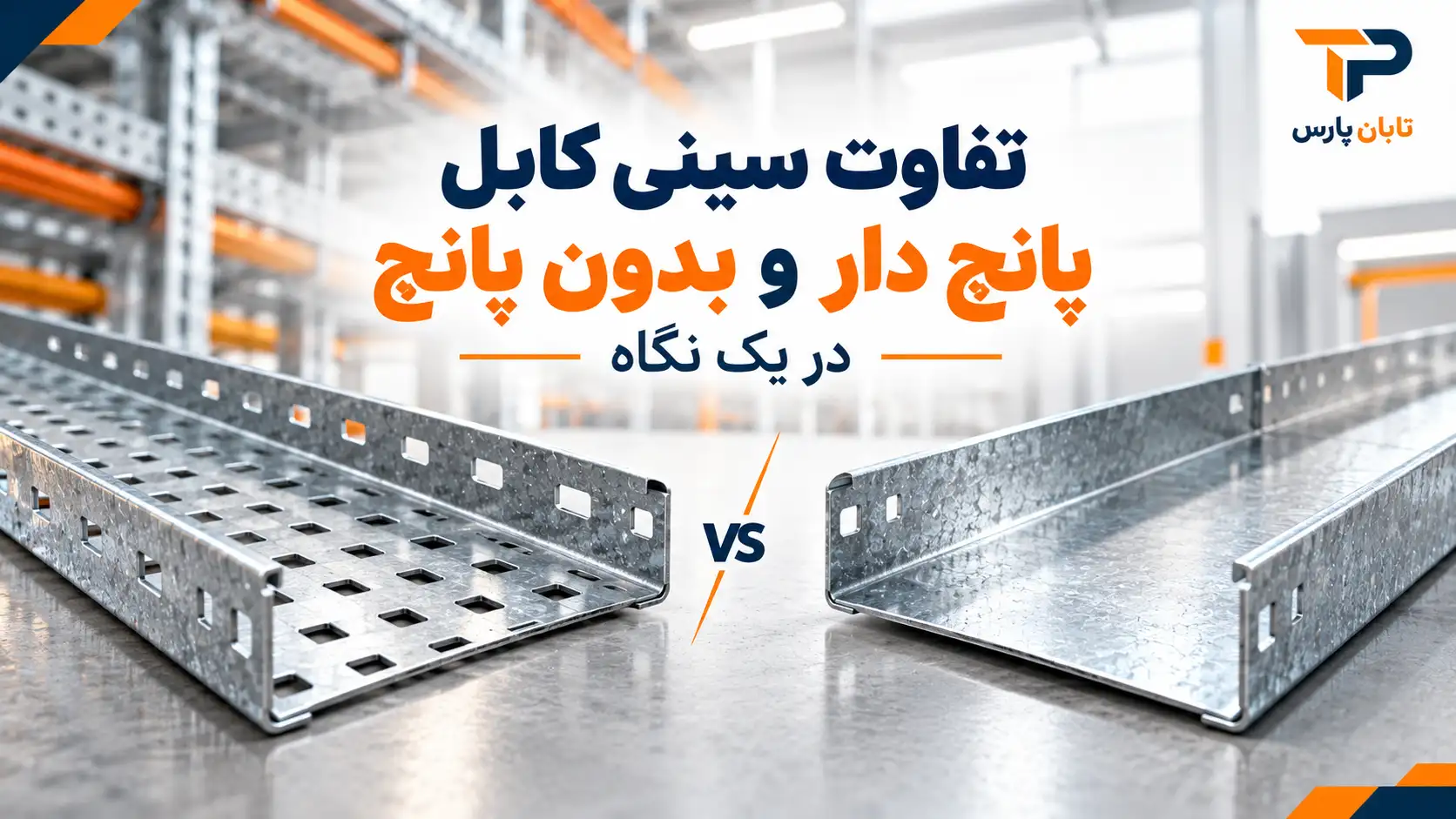

تفاوت سینی کابل پانچ دار و بدون پانچ در یک نگاه
برای انتخاب صحیح، باید تفاوت های ساختاری و عملکردی این دو مدل را در کنار هم بررسی کنید. جدول زیر راهنمای اولیه ای برای مقایسه است؛ عملکرد نهایی به طراحی، جنس، ضخامت و شرایط نصب محصول وابسته است.
| معیار مقایسه | سینی کابل پانچ دار | سینی کابل بدون پانچ |
|---|---|---|
| ساختار کف | دارای سوراخ های پانچ | دارای کف پیوسته |
| گردش هوا | معمولا امکان تهویه بیشتری فراهم می کند | گردش هوا از کف محدودتر است |
| خروج رطوبت | امکان خروج رطوبت از منافذ وجود دارد | خروج رطوبت از کف محدودتر است |
| ورود ذرات از زیر | امکان ورود ذرات از سوراخ ها وجود دارد | ورود مستقیم ذرات از کف کمتر است |
| اتصال متعلقات | به طراحی سوراخ ها و نوع اتصال بستگی دارد | ممکن است به روش اتصال متفاوتی نیاز داشته باشد |
| وزن محصول | ممکن است در مشخصات یکسان کمتر باشد | ممکن است به دلیل مصرف ورق بیشتر، سنگین تر باشد |
| تحمل بار | تابع ضخامت، هندسه و فاصله تکیه گاه ها | تابع ضخامت، هندسه و فاصله تکیه گاه ها |
| قیمت | وابسته به مواد اولیه، عملیات پانچ و مشخصات تولید | وابسته به مواد اولیه و مشخصات تولید |
| کاربرد | مسیرهایی که تهویه اهمیت دارد | مسیرهایی که کف پیوسته تر مورد نیاز است |
این جدول نشان می دهد که پاسخ به پرسش سینی کابل پانچ دار یا بدون پانچ به اولویت های پروژه بستگی دارد. هیچ کدام صرفا به دلیل ساختار کف، در تمام شرایط مقاوم تر، ارزان تر یا بادوام تر نیستند.
تهویه کابل ها؛ چرا وجود سوراخ اهمیت دارد؟
کابل ها هنگام عبور جریان الکتریکی گرما تولید می کنند. اگر کابل ها با تراکم زیاد در یک مسیر قرار بگیرند و دفع گرما به اندازه کافی انجام نشود، دمای کارکرد آن ها ممکن است افزایش پیدا کند. افزایش دما می تواند بر عمر عایق و ظرفیت مجاز جریان دهی کابل تاثیر بگذارد.
وجود سوراخ در کف سینی می تواند به گردش هوا کمک کند، اما تهویه واقعی تنها به پانچ دار بودن سینی وابسته نیست. تعداد و قطر کابل ها، سطح مقطع هادی، نوع عایق، فاصله بین کابل ها، دمای محیط، نحوه دسته بندی و وجود درپوش نیز بر دفع گرما اثر دارند.
در مسیرهایی که کابل های متعدد یا بارهای الکتریکی قابل توجه وجود دارند، انتخاب سینی باید با طراحی حرارتی و دستورالعمل های نصب کابل هماهنگ باشد. استفاده از سینی پانچ دار به تنهایی تضمین نمی کند که کابل ها در محدوده دمای مجاز کار کنند.
اگر تهویه یکی از اولویت های پروژه است، سینی کابل پانچ دار می تواند گزینه مناسبی برای بررسی باشد. با این حال، در پروژه های حساس باید ظرفیت جریان دهی و شرایط نصب توسط طراح برق بررسی شود.
عملکرد دو مدل در برابر گرد و غبار و رطوبت
شرایط محیطی نقش مهمی در انتخاب سینی کابل دارد. در کارخانه ها، پارکینگ ها، انبارها و فضاهای صنعتی ممکن است گرد و غبار، قطرات آب، رطوبت مداوم یا مواد خورنده وجود داشته باشند. ساختار سینی باید با میزان مواجهه مسیر با این عوامل متناسب باشد.
سینی بدون پانچ کف پیوسته تری دارد و می تواند از ورود مستقیم برخی ذرات از زیر جلوگیری کند. با این حال، این ویژگی به معنای ضد گرد و غبار یا ضد آب بودن کل مسیر نیست. در صورت نیاز به حفاظت بیشتر، درپوش مناسب و اتصالات سازگار باید انتخاب شوند.
در محیط های مرطوب، سوراخ های مدل پانچ دار ممکن است به خروج آب جمع شده کمک کنند؛ البته به شرطی که مسیر و نحوه نصب امکان تخلیه را فراهم کند. از طرف دیگر، سوراخ ها می توانند راه ورود قطرات آب یا ذرات از زیر باشند. در مدل بدون پانچ نیز اگر آب از بخش های دیگر وارد شود، ممکن است در کف سینی باقی بماند.
برای محیط های خورنده، جنس فلز و کیفیت پوشش ضد خوردگی اهمیت زیادی دارد. بنابراین انتخاب سینی کابل پانچ دار یا بدون پانچ باید بر اساس شرایط واقعی محیط، نحوه نصب، نوع درپوش و سطح حفاظت مورد نیاز انجام شود.
آیا سینی کابل پانچ دار تحمل بار کمتری دارد؟
این تصور که هر سینی پانچ دار حتما ضعیف تر از مدل بدون پانچ است، دقیق نیست. ایجاد سوراخ می تواند سطح مقطع موثر بخش هایی از ورق را تغییر دهد، اما میزان تاثیر به اندازه و آرایش پانچ ها، ضخامت ورق، فرم لبه ها و ساختار کلی سینی وابسته است.
از طرف دیگر، بدون پانچ بودن نیز به معنای تحمل بار بیشتر در تمام شرایط نیست. سینی ساخته شده از ورق نازک ممکن است حتی با کف پیوسته، برای نگهداری کابل های سنگین یا نصب با فاصله زیاد بین تکیه گاه ها مناسب نباشد.
پیش از انتخاب محصول، این موارد را بررسی کنید:
- وزن مجموع کابل ها در هر متر از مسیر
- عرض، ارتفاع و ضخامت ورق سینی
- فاصله بین ساپورت ها و نحوه اتصال آن ها
- جدول بار مجاز و مشخصات فنی اعلام شده توسط سازنده
برای مسیرهایی که کابل های سنگین یا تعداد زیادی کابل در آن ها قرار می گیرند، ظرفیت باربری باید بر اساس اطلاعات فنی محصول و طراحی پروژه تعیین شود. انتخاب سینی کابل پانچ دار یا بدون پانچ تنها بر اساس ظاهر کف، روش قابل اتکایی برای تشخیص استحکام نیست.

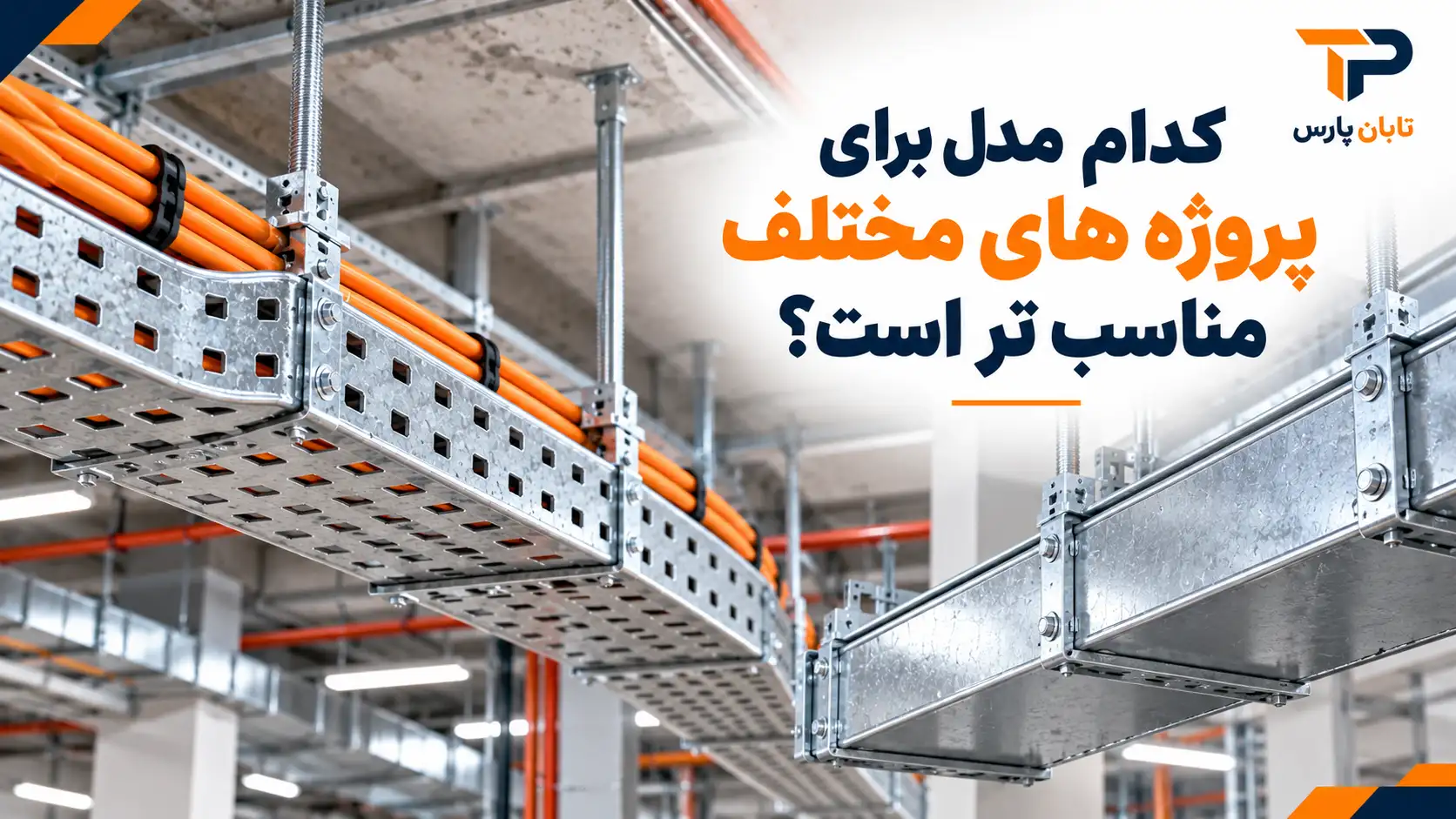

کدام مدل برای پروژه های مختلف مناسب تر است؟
کاربرد هر نوع سینی به نیاز مسیر بستگی دارد. جدول زیر چند وضعیت رایج را نشان می دهد تا انتخاب اولیه ساده تر شود.
| شرایط پروژه | گزینه قابل بررسی | دلیل انتخاب |
|---|---|---|
| نیاز به گردش هوای بهتر | پانچ دار | سوراخ های کف می توانند به تهویه کمک کنند |
| نیاز به خروج آب جمع شده از کف | پانچ دار | در صورت نصب مناسب، امکان تخلیه آب وجود دارد |
| احتمال ورود ذرات از زیر مسیر | بدون پانچ | کف پیوسته تر مانع ورود مستقیم ذرات از پایین می شود |
| نیاز به سطح زیرین یکپارچه تر | بدون پانچ | کف بدون سوراخ با این نیاز سازگارتر است |
| کابل کشی صنعتی با بار بالا | بررسی مشخصات هر دو مدل | تحمل بار به طراحی، ضخامت و فاصله تکیه گاه ها بستگی دارد |
| محیط خورنده | بررسی جنس و پوشش | مقاومت در برابر خوردگی به مواد و پوشش وابسته است |
| محیط دارای رطوبت مداوم | بررسی کل سیستم | نوع پوشش، مسیر تخلیه و شرایط نصب اهمیت دارد |
اگر پروژه صنعتی است یا کابل ها وزن قابل توجهی دارند، بهتر است پیش از خرید، نقشه مسیر، بار تقریبی، فاصله تکیه گاه ها و شرایط محیطی مشخص شوند. این اطلاعات انتخاب محصول مناسب را دقیق تر می کنند.

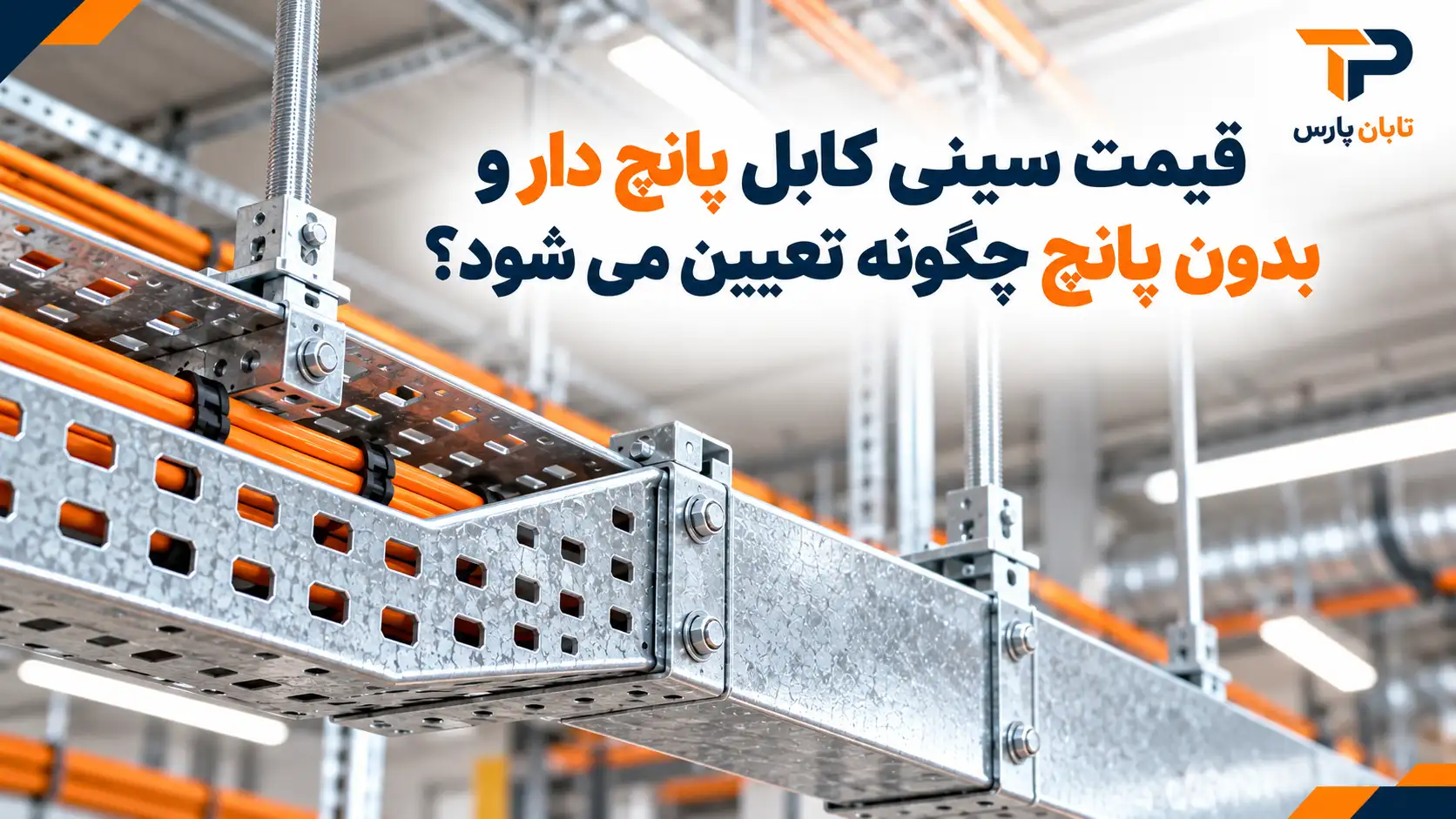

قیمت سینی کابل پانچ دار و بدون پانچ چگونه تعیین می شود؟
قیمت سینی کابل پانچ دار و بدون پانچ به یک عامل محدود نیست. در برخی مشخصات مشابه، پانچ کردن می تواند مصرف ورق را کاهش دهد؛ اما عملیات پانچ، شکل محصول، حجم سفارش، ضخامت ورق و روش تولید نیز در هزینه نهایی اثر دارند. به همین دلیل نمی توان به طور قطعی گفت که همیشه یکی از این دو مدل ارزان تر است.
برای مقایسه دقیق قیمت، باید مشخصات دو محصول تا حد امکان یکسان باشند. مقایسه سینی پانچ دار با عرض یا ضخامت متفاوت با یک سینی بدون پانچ، نتیجه قابل اتکایی درباره اثر پانچ بر قیمت به دست نمی دهد.
| عامل موثر بر قیمت | تاثیر بر هزینه |
|---|---|
| ضخامت ورق | ضخامت بیشتر معمولا مصرف مواد اولیه را افزایش می دهد |
| عرض و ارتفاع سینی | ابعاد بزرگ تر می تواند وزن و هزینه ساخت را تغییر دهد |
| جنس فلز و پوشش | نوع فلز و روش محافظت در برابر خوردگی بر قیمت اثر دارد |
| نوع و آرایش پانچ | طراحی سوراخ ها و عملیات تولید ممکن است هزینه را تغییر دهد |
| طول شاخه و تیراژ سفارش | حجم سفارش و ابعاد تولید بر قیمت نهایی اثر می گذارند |
| متعلقات نصب | درپوش، زانویی، سه راهی، رابط و ساپورت هزینه کل را افزایش می دهند |
| حمل و نصب | شرایط تحویل و اجرای مسیر بر هزینه تمام شده اثر می گذارند |
اگر هدف شما خرید اقتصادی است، فقط قیمت هر شاخه را در نظر نگیرید. هزینه متعلقات، تعداد ساپورت ها، مقدار پرت، زمان نصب و دوام پوشش نیز می توانند هزینه کل پروژه را تغییر دهند.
برای دریافت قیمت قابل مقایسه، بهتر است از تامین کننده بخواهید قیمت را بر اساس ابعاد، ضخامت، جنس، نوع پوشش، طول شاخه و تعداد مورد نیاز اعلام کند. این کار کمک می کند پیشنهادهای مختلف را با مشخصات فنی یکسان ارزیابی کنید.
تفاوت سینی کابل پانچ دار با درپوش پانچ دار
سوراخ های کف سینی با سوراخ های روی درپوش یکسان نیستند و کارکرد متفاوتی دارند. سینی پانچ دار در بخش زیرین مسیر دارای منافذ است، در حالی که درپوش پانچ دار پوششی است که در آن سوراخ هایی برای تهویه یا ویژگی های طراحی خاص در نظر گرفته شده است.
درپوش پانچ دار ممکن است در مقایسه با درپوش کاملا بسته، گردش هوای بیشتری فراهم کند؛ اما امکان ورود ذرات یا قطرات آب نیز باید بررسی شود. درپوش بدون سوراخ سطح پوشیده تری ایجاد می کند، ولی می تواند بر تهویه مسیر تاثیر بگذارد.
انتخاب درپوش باید با توجه به نوع کابل، شرایط محیط و سطح حفاظت مورد نیاز انجام شود. اگر مسیر به محافظت در برابر تماس اتفاقی یا ریزش اجسام نیاز دارد، سازگاری درپوش، اتصالات و کل مجموعه با الزامات پروژه را بررسی کنید.

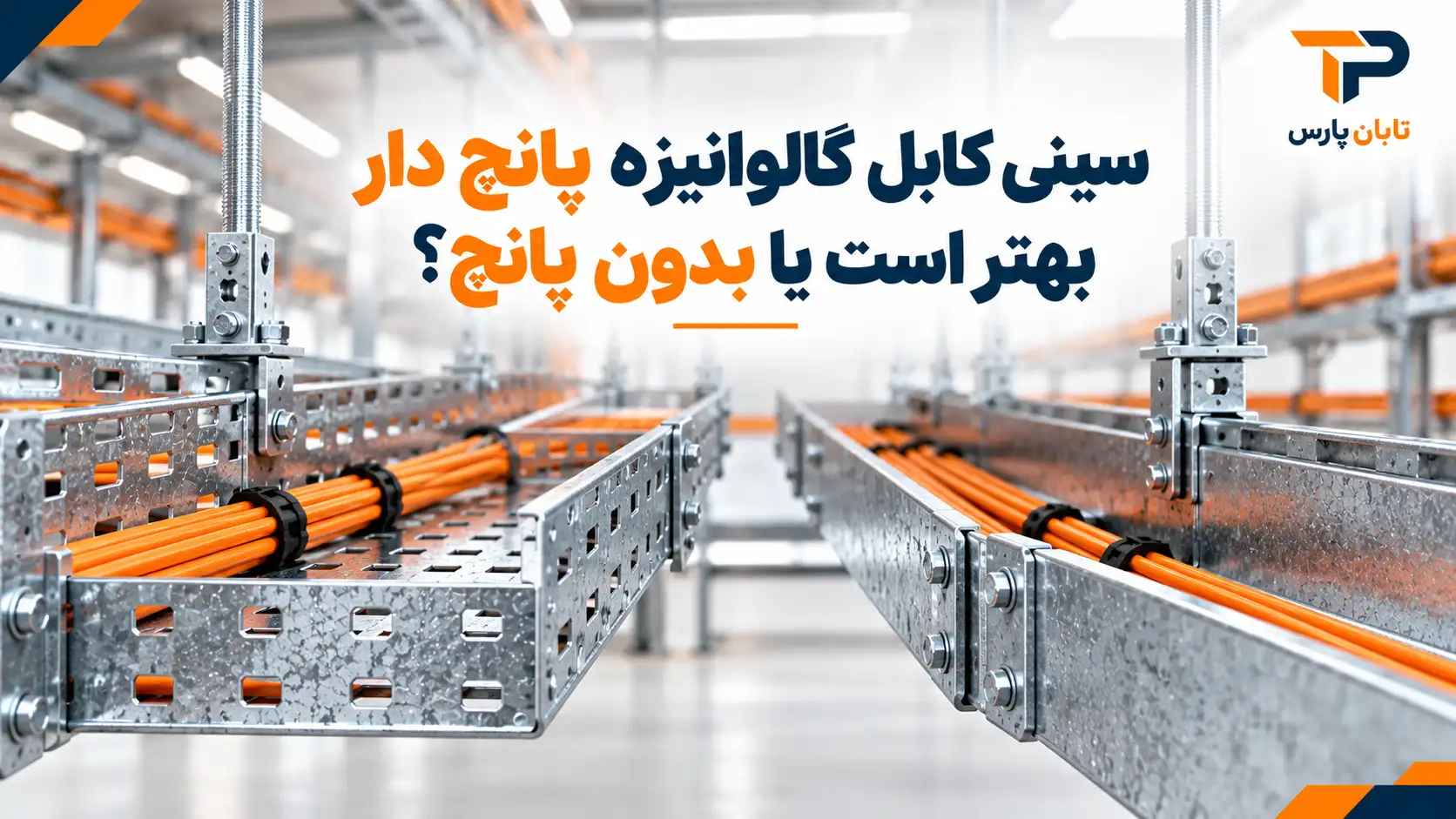

سینی کابل گالوانیزه پانچ دار بهتر است یا بدون پانچ؟
گالوانیزه بودن به پوشش محافظ فلز در برابر خوردگی مربوط است، در حالی که پانچ دار یا بدون پانچ بودن به ساختار کف سینی اشاره دارد. این دو ویژگی مستقل از یکدیگر هستند و نباید با هم اشتباه گرفته شوند. هر دو مدل می توانند با جنس و پوشش های متفاوت تولید شوند.
در انتخاب سینی کابل گالوانیزه، شرایط محیط نصب و کیفیت پوشش اهمیت زیادی دارد. برای نمونه، مسیرهای مرطوب یا محیط های دارای مواد خورنده ممکن است به مقاومت بیشتری در برابر خوردگی نیاز داشته باشند. همچنین باید مشخص شود که پوشش پیش از پانچ ایجاد شده یا پس از آن؛ زیرا روش تولید و محافظت از لبه های برش خورده می تواند بر دوام محصول اثر بگذارد.
هنگام مقایسه سینی کابل پانچ دار یا بدون پانچ از نظر کیفیت، مشخصات ورق، روش گالوانیزه کردن، اطلاعات مربوط به پوشش و شرایط ضمانت را بررسی کنید. نام گالوانیزه به تنهایی برای تعیین دوام محصول کافی نیست؛ پوشش باید با شرایط واقعی محیط متناسب باشد.
سینی کابل یا نردبان کابل؛ کدام گزینه مناسب تر است؟
سینی کابل و نردبان کابل هر دو برای سامان دهی مسیر عبور کابل ها استفاده می شوند، اما ساختار متفاوتی دارند. سینی کابل دارای کف پیوسته یا پانچ دار است؛ در مقابل، نردبان کابل از دو ریل جانبی و پله های عرضی تشکیل می شود و فضای بازتری برای عبور هوا فراهم می کند.
نردبان کابل در بسیاری از مسیرهای صنعتی که تهویه، دسترسی و مهار کابل ها اهمیت دارد، قابل بررسی است. سینی کابل نیز در پروژه هایی که به سطح زیرین پیوسته تر یا نگهداری کابل ها در یک مسیر مشخص نیاز دارند، کاربرد دارد. با این حال، انتخاب نهایی به وزن کابل ها، نحوه نصب، شرایط محیط و مشخصات فنی محصول وابسته است.
برای بررسی ساختار و کاربرد این محصول می توانید صفحه نردبان کابل را مشاهده کنید. اگر پروژه به مسیر بسته تر یا لوله کشی برای عبور کابل نیاز دارد، صفحه لوله فولادی برق گالوانیزه سرد نیز برای بررسی یکی از راهکارهای جایگزین کابل کشی مفید است.
پیش از خرید سینی کابل چه مواردی را بررسی کنیم؟
برای انتخاب محصول متناسب با نیاز پروژه، بهتر است اطلاعات مسیر کابل کشی پیش از ثبت سفارش مشخص شوند. این کار احتمال خرید محصول نامتناسب و ایجاد هزینه های اضافی هنگام نصب را کاهش می دهد.
- ابعاد و ظرفیت: تعداد کابل ها، قطر آن ها، وزن مجموع و فضای مورد نیاز برای توسعه آینده را مشخص کنید.
- شرایط محیطی: دما، رطوبت، گرد و غبار، مواد خورنده و احتمال ضربه را در نظر بگیرید.
- مشخصات نصب: نوع ساپورت، فاصله تکیه گاه ها، مسیر زانویی ها، سه راهی ها، رابط ها و درپوش ها را بررسی کنید.
از تامین کننده مشخصات فنی، ضخامت ورق، جنس و پوشش محصول و اطلاعات بار مجاز را بخواهید. اگر چند پیشنهاد قیمت دریافت می کنید، مطمئن شوید همه آن ها بر اساس مشخصات یکسان ارائه شده اند.
برای بررسی گزینه های تامین کابل می توانید صفحات سیم و کابل اعتماد البرز و سیم و کابل پرتو الکتریک را مشاهده کنید.
جمع بندی؛ کدام مدل برای پروژه شما مناسب است؟
سینی کابل پانچ دار یا بدون پانچ باید بر اساس نیاز واقعی پروژه انتخاب شود، نه صرفا قیمت اولیه یا ظاهر محصول. مدل پانچ دار در مسیرهایی که گردش هوا، امکان خروج رطوبت یا استفاده از بعضی روش های اتصال اهمیت دارد، گزینه ای قابل بررسی است. مدل بدون پانچ نیز در شرایطی که کف پیوسته تر و کاهش ورود مستقیم ذرات از زیر مسیر مورد نیاز است، می تواند انتخاب مناسبی باشد. با این حال، میزان حفاظت در برابر گرد و غبار و آب فقط به پانچ دار یا بدون پانچ بودن وابسته نیست و نوع درپوش، اتصالات، پوشش فلزی و شرایط نصب نیز باید بررسی شوند.
برای مقایسه اقتصادی، قیمت دو محصول را با عرض، ضخامت، جنس ورق و پوشش یکسان مقایسه کنید و هزینه متعلقات، ساپورت ها، درپوش و اجرای مسیر را نیز در نظر بگیرید. اگر مسیر برای کابل های سنگین طراحی می شود، ظرفیت باربری و فاصله تکیه گاه ها باید بر اساس مشخصات فنی سازنده تعیین شود. برای مقایسه راهکارهای متفاوت کابل کشی، اطلاعات نردبان کابل و لوله فولادی برق گالوانیزه سرد را بررسی کنید تا متناسب با شرایط محیط، نوع کابل و الزامات اجرایی تصمیم بگیرید.
سوالات متداول درباره سینی کابل پانچ دار
۱. سینی کابل پانچ دار بهتر است یا بدون پانچ؟
پاسخ به شرایط پروژه بستگی دارد. مدل پانچ دار معمولا امکان تهویه بیشتری فراهم می کند؛ مدل بدون پانچ نیز کف پیوسته تری دارد و می تواند ورود مستقیم ذرات از زیر را کاهش دهد. انتخاب باید بر اساس محیط، نوع کابل و مشخصات فنی انجام شود.
۲. آیا قیمت سینی کابل پانچ دار کمتر از مدل بدون پانچ است؟
نه لزوما. قیمت به ضخامت ورق، ابعاد، جنس، پوشش، هزینه پانچ، تیراژ سفارش و متعلقات بستگی دارد. برای مقایسه منصفانه باید مشخصات فنی دو مدل یکسان باشد.
۳. آیا سینی کابل بدون پانچ برای محیط مرطوب مناسب است؟
نمی توان آن را در همه شرایط مناسب دانست. کف پیوسته ممکن است باعث تجمع آب شود و انتخاب پوشش مقاوم در برابر خوردگی نیز اهمیت دارد. شرایط محیط، احتمال نفوذ آب و روش تخلیه باید بررسی شوند.
۴. آیا پانچ دار بودن باعث کاهش تحمل بار سینی کابل می شود؟
پانچ می تواند بر استحکام بعضی طرح ها اثر بگذارد، اما میزان آن به هندسه سوراخ ها، ضخامت ورق، شکل لبه ها و فاصله تکیه گاه ها وابسته است. برای انتخاب باید جدول بار مجاز و مشخصات اعلام شده توسط سازنده بررسی شود.
