نحوه محاسبه تعداد کابل داخل سینی کابل یکی از مراحل مهم در طراحی سیستم کابلکشی برق است که مشخص میکند چه تعداد کابل را میتوان با رعایت اصول ایمنی و استاندارد در یک سینی کابل نصب کرد. این محاسبه فقط بر اساس فضای خالی سینی انجام نمیشود، بلکه عواملی مانند قطر خارجی کابل، عرض و ارتفاع سینی، نوع کابل، نحوه چیدمان و درصد پرشدگی مجاز نیز در آن تأثیر دارند.
برای محاسبه ظرفیت سینی کابل ابتدا باید فضای داخلی سینی مشخص شود، سپس میزان فضای اشغالشده توسط هر کابل محاسبه و با توجه به استانداردهای نصب، تعداد کابل قابل استفاده تعیین شود. اگر تعداد کابلها بیشتر از ظرفیت استاندارد باشد، تجمع حرارت بین کابلها افزایش پیدا میکند و ممکن است باعث کاهش جریان مجاز، آسیب به عایق کابل و کاهش عمر سیستم شود.
در این مقاله فرمول محاسبه تعداد کابل داخل سینی کابل، روش محاسبه ظرفیت، عوامل مؤثر، درصد پرشدگی استاندارد و نکات انتخاب سینی کابل مناسب را بررسی میکنیم تا بتوانید برای پروژههای صنعتی، ساختمانی و تأسیسات برق بهترین انتخاب را داشته باشید.
چرا محاسبه ظرفیت سینی کابل اهمیت دارد؟
انتخاب صحیح ظرفیت سینی کابل نقش مهمی در عملکرد ایمن سیستم برق دارد. بسیاری از مشکلات کابلکشی به دلیل انتخاب سینی نامناسب یا قرار دادن تعداد بیش از حد کابل در یک مسیر ایجاد میشوند.
زمانی که کابلها فضای کافی نداشته باشند، گردش هوا کاهش پیدا میکند و حرارت تولیدشده توسط کابلها در محیط باقی میماند. افزایش دما باعث کاهش توان انتقال جریان، فرسودگی سریعتر روکش کابل و افزایش احتمال خرابی تجهیزات میشود.
از طرف دیگر، انتخاب سینی کابل بزرگتر از نیاز واقعی نیز باعث افزایش هزینه خرید تجهیزات، ساپورتها و اجرای پروژه خواهد شد. بنابراین هدف اصلی، انتخاب سینی کابلی است که هم نیاز فعلی پروژه را پاسخ دهد و هم فضای کافی برای توسعه آینده داشته باشد.
مهمترین دلایل محاسبه دقیق ظرفیت سینی کابل عبارتاند از:
- جلوگیری از افزایش دمای کابلها
- حفظ جریاندهی استاندارد کابل
- افزایش طول عمر کابل و تجهیزات
- کاهش هزینههای اضافی پروژه
- امکان اضافه کردن کابلهای جدید در آینده
- رعایت استانداردهای اجرایی
عوامل موثر بر تعداد کابل داخل سینی کابل
ظرفیت یک سینی کابل به عوامل مختلفی بستگی دارد. به همین دلیل نمیتوان تنها با دانستن عرض سینی، تعداد کابل قابل نصب را مشخص کرد.
قطر خارجی کابل
مهمترین عامل در محاسبه تعداد کابل داخل سینی کابل، قطر خارجی کابل است. فضای مورد نیاز هر کابل بر اساس قطر بیرونی آن تعیین میشود، نه سطح مقطع هادی داخل کابل.
برای مثال، دو کابل با سطح مقطع یکسان ممکن است به دلیل تفاوت در ضخامت عایق یا نوع روکش، قطر خارجی متفاوتی داشته باشند. به همین دلیل در طراحی دقیق باید اطلاعات واقعی کابل از کاتالوگ کارخانه سازنده بررسی شود.
پارامترهای مهم کابل برای محاسبه ظرفیت سینی عبارتاند از:
- قطر خارجی کابل
- وزن کابل
- نوع عایق
- شعاع خم مجاز
- نوع کاربرد کابل
عرض سینی کابل
عرض سینی کابل تعیین میکند چند کابل میتوانند در کنار یکدیگر قرار بگیرند. هرچه تعداد کابلها بیشتر باشد یا قطر کابلها افزایش پیدا کند، به سینی با عرض بیشتری نیاز خواهد بود.
سینیهای کابل معمولاً در عرضهای استاندارد تولید میشوند:
| عرض سینی کابل | کاربرد معمول |
|---|---|
| ۱۰۰ میلیمتر | مسیرهای کوچک کابل |
| ۱۵۰ میلیمتر | پروژههای ساختمانی |
| ۲۰۰ میلیمتر | تأسیسات متوسط |
| ۳۰۰ میلیمتر | پروژههای صنعتی |
| ۴۰۰ میلیمتر و بیشتر | کارخانهها و پروژههای بزرگ |
ارتفاع سینی کابل
ارتفاع لبه سینی نیز در ظرفیت نهایی تأثیر دارد. سینیهای کابل با ارتفاع بیشتر فضای بیشتری برای قرارگیری کابل فراهم میکنند، اما افزایش تعداد لایههای کابل باید با بررسی شرایط حرارتی انجام شود.
ارتفاعهای رایج سینی کابل شامل موارد زیر است:
- ۵۰ میلیمتر
- ۷۵ میلیمتر
- ۱۰۰ میلیمتر
- ۱۵۰ میلیمتر
در کابلهای قدرت با جریان بالا، معمولاً نصب کابلها در یک لایه باعث دفع بهتر حرارت میشود.
نوع کابل و کاربرد آن
نوع کابل نیز در انتخاب ظرفیت سینی کابل اهمیت دارد. کابلهای قدرت به دلیل عبور جریان بالا، حرارت بیشتری تولید میکنند و معمولاً به فضای بیشتری نیاز دارند. کابلهای کنترل، ابزار دقیق و شبکه نیز به دلیل حساسیت بیشتر به نویز الکترومغناطیسی بهتر است با فاصله مناسب از کابلهای قدرت نصب شوند.
فرمول محاسبه تعداد کابل داخل سینی کابل
برای محاسبه تعداد کابل داخل سینی کابل باید ابتدا فضای مفید داخل سینی مشخص شود و سپس میزان فضایی که هر کابل اشغال میکند محاسبه شود. در طراحی استاندارد، تمام فضای داخلی سینی قابل استفاده نیست، زیرا باید بخشی از فضا برای گردش هوا، کاهش حرارت و تعمیرات آینده خالی باقی بماند.
فرمول کلی محاسبه ظرفیت سینی کابل به شکل زیر است:
تعداد کابل قابل نصب = مساحت مفید سینی کابل ÷ مساحت اشغال شده توسط یک کابل
برای انجام این محاسبه باید چند مرحله را طی کرد.
محاسبه مساحت داخلی سینی کابل
در مرحله اول، فضای داخلی سینی کابل محاسبه میشود.
فرمول:
مساحت داخلی سینی کابل = عرض داخلی × ارتفاع داخلی
به عنوان مثال اگر یک سینی کابل دارای مشخصات زیر باشد:
- عرض سینی: ۳۰۰ میلیمتر
- ارتفاع سینی: ۷۵ میلیمتر
مساحت داخلی آن برابر است با:
۳۰۰ × ۷۵ = ۲۲۵۰۰ میلیمتر مربع
این مقدار کل فضای هندسی سینی است و هنوز میزان فضای قابل استفاده مشخص نشده است.
محاسبه فضای قابل استفاده با درصد پرشدگی
برای جلوگیری از افزایش دمای کابلها، معمولاً تنها بخشی از فضای سینی مورد استفاده قرار میگیرد. به این مقدار، درصد پرشدگی سینی کابل گفته میشود.
اگر درصد پرشدگی ۴۰ درصد باشد:
۲۲۵۰۰ × ۰٫۴ = ۹۰۰۰ میلیمتر مربع
در نتیجه ۹۰۰۰ میلیمتر مربع از فضای سینی برای قرار دادن کابلها قابل استفاده است.
محاسبه سطح اشغال هر کابل
برای کابلهای گرد، سطح اشغال کابل با فرمول مساحت دایره محاسبه میشود:
مساحت کابل = π × (قطر کابل ÷ ۲)²
فرض کنید قطر خارجی کابل ۲۰ میلیمتر باشد:
۳٫۱۴ × (۲۰ ÷ ۲)²
۳٫۱۴ × ۱۰²
= ۳۱۴ میلیمتر مربع
تعیین تعداد کابل قابل نصب
حالا فضای مفید سینی را بر فضای اشغالشده توسط یک کابل تقسیم میکنیم:
۹۰۰۰ ÷ ۳۱۴ = حدود ۲۸ کابل
بنابراین در یک سینی کابل با عرض ۳۰۰ میلیمتر و ارتفاع ۷۵ میلیمتر، در شرایط گفتهشده حدود ۲۸ کابل با قطر ۲۰ میلیمتر قابل نصب است.
البته در پروژههای واقعی باید شرایطی مانند فاصله کابلها، وزن کابلها، نوع کابل و روش نصب نیز بررسی شود.

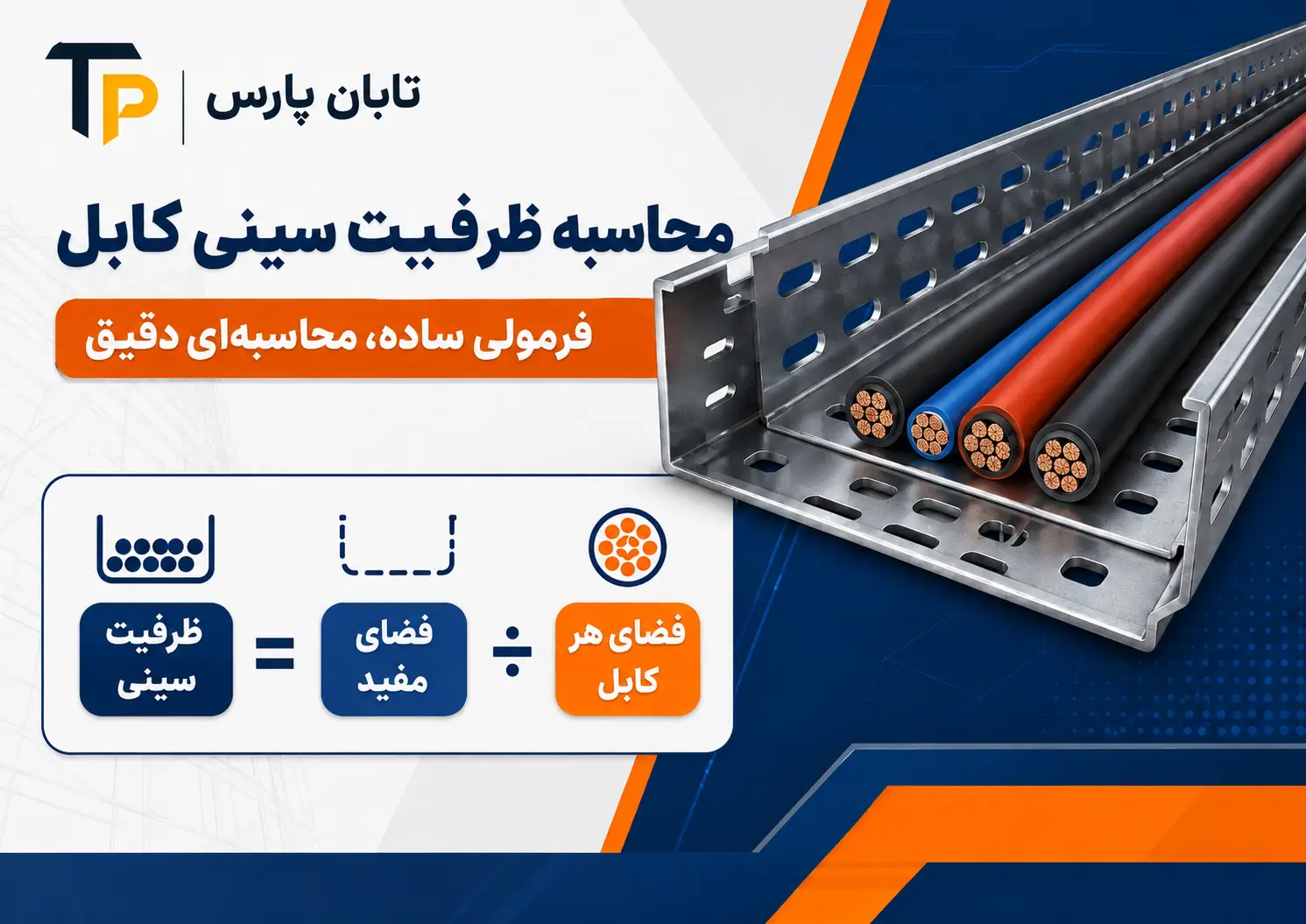

روش محاسبه ظرفیت سینی کابل با مثال عملی
برای درک بهتر فرمول محاسبه سینی کابل یک مثال دیگر را بررسی میکنیم.
فرض کنید در یک پروژه صنعتی قصد داریم کابلهای زیر را داخل سینی کابل نصب کنیم:
- عرض سینی کابل: ۴۰۰ میلیمتر
- ارتفاع سینی کابل: ۱۰۰ میلیمتر
- قطر خارجی هر کابل: ۲۵ میلیمتر
- درصد پرشدگی مجاز: ۴۰ درصد
ابتدا مساحت داخلی سینی محاسبه میشود:
۴۰۰ × ۱۰۰ = ۴۰۰۰۰ میلیمتر مربع
سپس فضای قابل استفاده مشخص میشود:
۴۰۰۰۰ × ۰٫۴ = ۱۶۰۰۰ میلیمتر مربع
حالا مساحت یک کابل:
۳٫۱۴ × (۲۵ ÷ ۲)²
= حدود ۴۹۰ میلیمتر مربع
در مرحله آخر:
۱۶۰۰۰ ÷ ۴۹۰ = حدود ۳۲ کابل
بنابراین ظرفیت تقریبی این سینی کابل برای کابلهایی با قطر ۲۵ میلیمتر، حدود ۳۲ کابل خواهد بود.
در طراحی واقعی معمولاً مقداری کمتر از این عدد انتخاب میشود تا فضای کافی برای تهویه و توسعه آینده وجود داشته باشد.
درصد پرشدگی استاندارد سینی کابل چقدر است؟
درصد پرشدگی سینی کابل یکی از مهمترین معیارها در انتخاب ظرفیت مناسب سینی است. اگر کابلها بیش از حد متراکم داخل سینی قرار بگیرند، حرارت بین آنها باقی میماند و عملکرد کابلها کاهش پیدا میکند.
میزان پرشدگی مناسب به نوع پروژه و کاربرد کابلها بستگی دارد.
| نوع پروژه | درصد پرشدگی پیشنهادی |
|---|---|
| ساختمانهای اداری | حدود ۴۰ درصد |
| ساختمانهای تجاری | ۴۰ تا ۴۵ درصد |
| پروژههای صنعتی | ۴۰ تا ۵۰ درصد |
| نیروگاهها | ۳۵ تا ۴۵ درصد |
| مراکز داده | ۳۵ تا ۴۰ درصد |
| پروژههای توسعهپذیر | حدود ۳۰ درصد |
برای کابلهای قدرت بهتر است فضای آزاد بیشتری در نظر گرفته شود، زیرا این کابلها در زمان عبور جریان، حرارت بیشتری تولید میکنند.
جدول ظرفیت سینی کابل بر اساس قطر کابل
ظرفیت سینی کابل به عرض سینی و قطر کابلها وابسته است. جدول زیر یک مقدار تقریبی برای انتخاب اولیه ارائه میدهد.
| عرض سینی کابل | کابل قطر ۱۵ میلیمتر | کابل قطر ۲۰ میلیمتر | کابل قطر ۳۰ میلیمتر |
|---|---|---|---|
| ۱۰۰ میلیمتر | ۹ کابل | ۵ کابل | ۲ کابل |
| ۱۵۰ میلیمتر | ۱۵ کابل | ۸ کابل | ۴ کابل |
| ۲۰۰ میلیمتر | ۲۱ کابل | ۱۴ کابل | ۶ کابل |
| ۳۰۰ میلیمتر | ۳۳ کابل | ۲۸ کابل | ۱۲ کابل |
| ۴۰۰ میلیمتر | ۴۶ کابل | ۳۷ کابل | ۱۸ کابل |
| ۵۰۰ میلیمتر | ۵۸ کابل | ۴۶ کابل | ۲۳ کابل |
| ۶۰۰ میلیمتر | ۷۰ کابل | ۵۶ کابل | ۲۸ کابل |
این جدول برای تخمین اولیه مناسب است، اما برای پروژههای حساس باید محاسبات دقیق بر اساس اطلاعات واقعی کابل انجام شود.
استانداردهای محاسبه ظرفیت سینی کابل
برای طراحی اصولی سینی کابل باید از استانداردهای معتبر استفاده شود. این استانداردها مشخص میکنند که کابلها چگونه نصب شوند، چه میزان پرشدگی مجاز است و سینی چه مقدار بار را تحمل میکند.
استاندارد IEC ۶۱۵۳۷
استاندارد IEC ۶۱۵۳۷ الزامات مربوط به سیستمهای سینی کابل و نردبان کابل را مشخص میکند. این استاندارد مواردی مانند مقاومت مکانیکی، ظرفیت بار، شرایط نصب و الزامات ایمنی را بررسی میکند.
استاندارد NEC Article ۳۹۲
استاندارد NEC ۳۹۲ یکی از مهمترین منابع طراحی سینی کابل در سیستمهای الکتریکی است. این استاندارد درباره تعداد کابل مجاز، نحوه چیدمان کابلها و محدودیتهای نصب کابلهای قدرت قوانین مشخصی دارد.
استاندارد NEMA VE ۱
این استاندارد مشخصات ساخت، آزمایش و عملکرد سینیهای کابل فلزی را تعیین میکند و در انتخاب سینی مناسب پروژههای صنعتی کاربرد زیادی دارد.
اشتباهات رایج در محاسبه ظرفیت سینی کابل
در زمان محاسبه تعداد کابل داخل سینی کابل برخی خطاهای رایج باعث میشوند ظرفیت واقعی سینی بهدرستی تعیین نشود. این اشتباهات علاوه بر افزایش هزینه پروژه، میتوانند مشکلاتی مانند افزایش دمای کابل، کاهش راندمان سیستم و نیاز به اصلاح مسیر کابلکشی را ایجاد کنند.
پر کردن کامل سینی کابل
یکی از رایجترین اشتباهات، استفاده از تمام فضای داخلی سینی برای قرار دادن کابلها است. اگرچه ممکن است از نظر فیزیکی کابلها داخل سینی قرار بگیرند، اما این روش از نظر فنی مناسب نیست.
کابلها هنگام عبور جریان الکتریکی گرما تولید میکنند. زمانی که فضای کافی بین کابلها وجود نداشته باشد، انتقال حرارت کاهش پیدا کرده و دمای کابل افزایش مییابد. به همین دلیل استانداردها درصد مشخصی از فضای سینی را برای تهویه آزاد در نظر میگیرند.
استفاده از سطح مقطع کابل به جای قطر خارجی
در محاسبه ظرفیت سینی کابل باید قطر خارجی کابل ملاک قرار گیرد، زیرا فضای اشغالشده داخل سینی بر اساس ابعاد بیرونی کابل تعیین میشود.
برای مثال، دو کابل با سطح مقطع هادی یکسان ممکن است به دلیل تفاوت در ضخامت عایق یا روکش، قطر متفاوتی داشته باشند و فضای یکسانی اشغال نکنند.
بیتوجهی به فضای توسعه آینده
یکی از نکات مهم در طراحی مسیر کابل، پیشبینی نیازهای آینده است. اگر سینی کابل دقیقاً برای تعداد کابلهای فعلی انتخاب شود، در صورت افزایش تجهیزات یا اضافه شدن خطوط جدید، فضای کافی وجود نخواهد داشت.
در پروژههای صنعتی معمولاً توصیه میشود بخشی از ظرفیت سینی برای کابلهای آینده رزرو شود.
نادیده گرفتن وزن کابلها
محاسبه ظرفیت سینی کابل فقط به فضای داخلی محدود نمیشود. وزن کابلها نیز باید بررسی شود.
گاهی ممکن است از نظر تعداد، کابلها داخل سینی جا شوند، اما وزن آنها بیشتر از ظرفیت تحمل سینی یا ساپورتها باشد. در این شرایط احتمال تغییر شکل سینی یا آسیب به سیستم نگهدارنده وجود دارد.
قرار دادن کابلهای قدرت و کنترل در یک مسیر بدون بررسی
کابلهای قدرت به دلیل عبور جریان بالا میتوانند میدان الکترومغناطیسی ایجاد کنند. اگر کابلهای حساس مانند کابلهای کنترل، ابزار دقیق یا شبکه بدون فاصله مناسب در کنار کابلهای قدرت نصب شوند، احتمال ایجاد نویز و اختلال در عملکرد تجهیزات افزایش پیدا میکند.
نحوه انتخاب عرض مناسب سینی کابل
انتخاب عرض مناسب سینی کابل یکی از مراحل مهم پس از محاسبه ظرفیت است. عرض سینی باید بهگونهای انتخاب شود که هم کابلهای فعلی را پوشش دهد و هم فضای کافی برای توسعه آینده داشته باشد.
برای انتخاب درست سینی کابل باید ابتدا اطلاعات زیر مشخص شود:
- تعداد کابلهای مورد نیاز
- قطر خارجی هر کابل
- نوع کابلها
- میزان پرشدگی مجاز
- شرایط محیط نصب
- وزن کلی کابلها
پس از مشخص شدن این اطلاعات، ظرفیت مورد نیاز محاسبه شده و نزدیکترین سایز استاندارد سینی انتخاب میشود.
به عنوان مثال، اگر محاسبات نشان دهد کابلها به ۲۸۰ میلیمتر فضای مفید نیاز دارند، بهتر است به جای انتخاب سینی دقیقاً ۳۰۰ میلیمتری، سینی بزرگتری انتخاب شود تا فضای کافی برای تهویه و توسعه وجود داشته باشد.
نکات مهم اجرای کابل داخل سینی کابل
محاسبه صحیح ظرفیت سینی کابل تنها مرحله طراحی نیست؛ اجرای درست نیز تأثیر زیادی بر عملکرد سیستم دارد.
در زمان نصب کابلها باید نکات زیر رعایت شود:
رعایت فاصله مناسب بین کابلها
کابلها نباید بیش از حد به یکدیگر فشرده شوند. فاصله مناسب باعث گردش بهتر هوا و کاهش افزایش دما میشود.
رعایت شعاع خم کابل
هر کابل دارای حداقل شعاع خم مجاز است. خم کردن بیش از حد کابل میتواند باعث آسیب به هادی یا عایق آن شود.
نصب ساپورت مناسب
فاصله ساپورتهای سینی کابل باید مطابق وزن کابلها و شرایط نصب انتخاب شود. فاصله نامناسب ساپورتها میتواند باعث خم شدن یا تغییر شکل سینی شود.
جداسازی کابلهای مختلف
در پروژههای حرفهای معمولاً کابلهای قدرت، کنترل، مخابرات و شبکه در مسیرهای جداگانه یا با فاصله مناسب نصب میشوند تا مشکلات نویز و تداخل کاهش پیدا کند.
جمعبندی
نحوه محاسبه تعداد کابل داخل سینی کابل به عواملی مانند قطر خارجی کابل، ابعاد سینی، درصد پرشدگی، نوع کابل و شرایط نصب بستگی دارد. برای تعیین ظرفیت مناسب سینی کابل باید ابتدا فضای داخلی سینی محاسبه شود، سپس میزان فضای مورد نیاز کابلها با توجه به استانداردهای طراحی مشخص شود.
استفاده از فرمول محاسبه ظرفیت سینی کابل، رعایت درصد پرشدگی استاندارد و انتخاب صحیح عرض سینی باعث میشود سیستم کابلکشی عملکرد مطمئنتری داشته باشد و مشکلاتی مانند افزایش حرارت، کاهش عمر کابل و هزینههای تعمیرات کاهش پیدا کند.
در پروژههای صنعتی و ساختمانی، انتخاب سینی کابل نباید فقط بر اساس تعداد کابلهای فعلی انجام شود؛ بلکه باید فضای توسعه آینده، وزن کابلها و شرایط محیطی نیز در نظر گرفته شود.
سوالات متداول درباره نحوه محاسبه تعداد کابل داخل سینی کابل
۱. نحوه محاسبه تعداد کابل داخل سینی کابل چگونه انجام میشود؟
برای محاسبه تعداد کابل داخل سینی کابل ابتدا مساحت مفید سینی با توجه به درصد پرشدگی مشخص میشود، سپس این مقدار بر فضای اشغالشده توسط یک کابل تقسیم میشود تا تعداد تقریبی کابلهای قابل نصب به دست آید.
۲. چند درصد از ظرفیت سینی کابل باید پر شود؟
در بیشتر پروژهها بین ۳۰ تا ۵۰ درصد فضای سینی کابل استفاده میشود. برای پروژههای معمولی، پرشدگی حدود ۴۰ درصد مقدار استاندارد و مناسبی محسوب میشود.
۳. آیا میتوان سینی کابل را کاملاً پر کرد؟
خیر. پر کردن کامل سینی کابل باعث کاهش گردش هوا، افزایش دمای کابلها و کاهش عمر سیستم میشود. همیشه باید بخشی از فضای سینی برای تهویه و توسعه آینده خالی بماند.
۴. مهمترین عامل در محاسبه ظرفیت سینی کابل چیست؟
قطر خارجی کابل یکی از مهمترین عوامل در محاسبه ظرفیت سینی کابل است، زیرا میزان فضای اشغالشده توسط هر کابل را مشخص میکند. علاوه بر آن، عرض سینی، ارتفاع، نوع کابل و درصد پرشدگی نیز تأثیر زیادی دارند.
