نصب سینی کابل از صفر تا صد

وقتی کابل های سنگین نیروگاه یا دیتاسنتر، روی سینی ناتراز می لرزند و عایقشان ساییده می شود، اصلاح آن به اندازه کل کابل کشی هزینه دارد. اگر شما هم با کابل های آویزان، گرمای بیش از حد، یا ارت ناقص دست و پنجه نرم کرده اید، این مقاله دقیقا همان نقشه راهی است که به شما یاد می دهد در هر شرایطی – زیر سقف، روی دیوار، کف زمین – سینی کابل را طوری نصب کنید که تا ده سال بعد بی نیاز از تعمیر بماند.

نکته کلیدی برای مهندسین اجرایی
نصب سینی کابل یک عملیات عمرانی ساده نیست؛ محاسبه تراز، فاصله ساپورت ها، انتخاب متریال و مسیر دقیق، تعیین می کند که سیستم کابل کشی شما یک سرمایه گذاری مادام العمر باشد یا یک منبع دائمی خرابی. در این راهنما، از تجربه پروژه های واقعی در پالایشگاه ها و برج های تجاری ایران استفاده کرده ایم تا هیچ نکته ای پوشیده نماند.

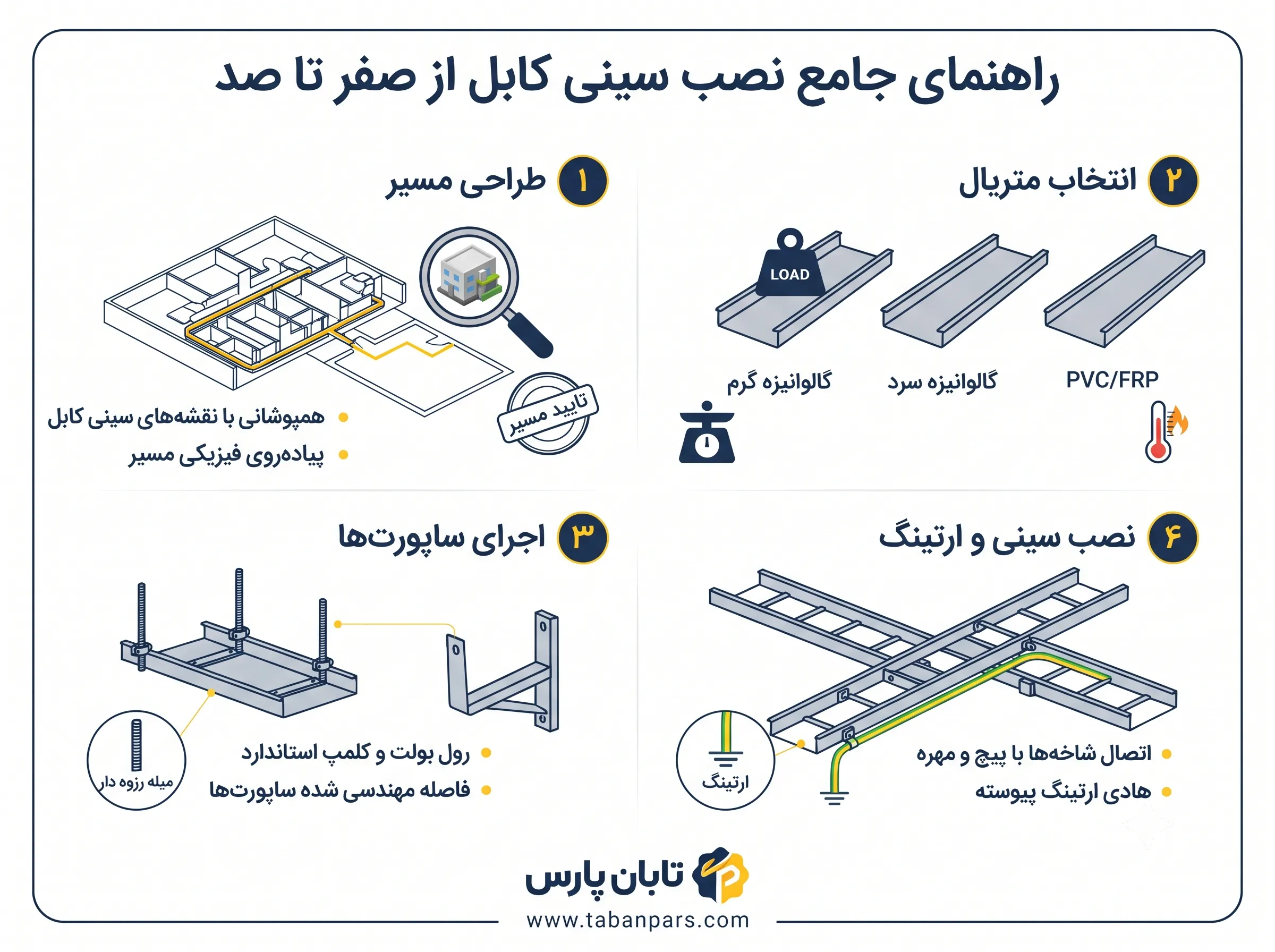

طراحی مسیر برای نصب سینی کابل

اغلب فاجعه های نصب، ریشه در اتاق مهندسی دارند. وقتی نقشه سینی کابل روی کاغذ با تلورانس صفر ترسیم می شود اما در میدان با تیرآهن، لوله آتش نشانی و کانال تهویه تداخل می کند، تنها راه باقی مانده خم های اجباری و ساپورت های فی البداهه است. این دقیقا نقطه آغاز هدررفت بودجه مشتری است. در پروژه های تحت نظارت تابان پارس، ما مسیر را نه با متر لیزری، که با نقشه های سه بعدی تاسیسات همپوشانی می دهیم و سه بار پیش از نصب، مسیر پیاده روی فیزیکی می شود.

در طراحی مسیر سه اصل حیاتی را باید همزمان رعایت کرد:

• کوتاه ترین مسیر مستقیم: هر زانویی اضافی، شعاع خمش را برای کابل های فشار متوسط به چالش می کشد و فضای اشغال شده را افزایش می دهد. زانوی ۹۰ درجه استاندارد با شعاع داخلی حداقل ۳۰۰ میلی متر، برای کابل های تک رشته ای قدرت الزامی است.
• فاصله از منابع گرما و رطوبت: عبور سینی از بالای بویلر یا خط بخار بدون شیلد حرارتی، عایق کابل را در عرض شش ماه ترد و شکننده می کند. در پتروشیمی ماهشهر، یک مسیر ساده که تنها ۴۰ سانتی متر بالاتر از لوله بخار ۲۰۰ درجه نصب شده بود، کابل های کنترل را به خاکستر سیاه تبدیل کرد. فاصله ایمن، دست کم ۶۰ سانتی متر از منابع دمای بالا است.
• دسترسی برای تعمیرات: سینی کابل را طوری مسیردهی کنید که یک تکنسین با جعبه ابزار بتواند بدون برچیدن سقف کاذب یا جمع کردن داربست، کابل معیوب را تعویض کند. این یعنی حداقل ۵۰ سانتی متر فضای خالی در اطراف سینی.

کدام سینی کابل برای ایران دوام می آورد؟

بازار ایران پر است از سینی های گالوانیزه سرد با پوشش نازک که در تبلیغات شان نوشته شده مقاوم در برابر خوردگی. حقیقت تلخ این است که در رطوبت ۸۰ درصدی بندرعباس یا مجاورت گازهای اسیدی پالایشگاه، این سینی ها پیش از آنکه کابل ها را ببینند، زنگ می زنند. تابان پارس به عنوان تامین کننده انواع سینی کابل باکیفیت، تمام موجودی انبار خود را بر اساس استاندارد IEC ۶۱۵۳۷ و با پوشش گالوانیزه گرم به ضخامت حداقل ۶۵ میکرون عرضه می کند، چون می داند یک بار هزینه کردن برای متریال درست، سه برابر بودجه تعمیرات دوره ای صرفه جویی ایجاد می کند.

جدول زیر شما را از اشتباه انتخاب نجات می دهد:

باور غلط رایج: ساپورت بیشتر یعنی ایمنی بیشتر. این منطق غلط نه تنها هزینه آهن مصرفی را دو برابر می کند، بلکه با افزایش نقاط اتصال صلب، ارتعاش ناشی از کارکرد پمپ ها و کمپرسورها را به کل مسیر منتقل می کند. نتیجه آن لق شدن مهره ها و سایش کابل در نقاط تماس است. فاصله ساپورت ها باید مهندسی شده انتخاب شود، نه بر اساس حدس.

نصب سینی کابل زیر سقف: محاسبه دقیق ساپورت ها

زیر سقف سوله های صنعتی، جایی که جرثقیل سقفی می لرزد و لوله های بخار منبسط می شوند، سینی کابل روی میله های رزوه دار آویزان است. رایج ترین اشتباهی که در کارگاه ها می بینم، استفاده از یک مهره ساده برای مهار میله رزوه دار بدون واشر قفلی است. چند ماه بعد، ارتعاشات کل مهره را شل می کند و سینی یک سمتش پایین می افتد. این افتادگی ۲ سانتی متری، کشش ناهمسانی روی کابل های مهارشده ایجاد می کند و در نهایت کابل از بست خارج می شود.

مراحل اجرایی نصب زیر سقف را گام به گام بشکنید:

• ۱. جانمایی نقاط آویز: با متر لیزری، خط دقیق مسیر سینی را روی سقف بتنی یا تیرآهن علامت بزنید. از تراز لیزری دو محوره استفاده کنید تا از انحراف افقی جلوگیری شود.
• ۲. انتخاب سخت افزار نصب: برای سقف بتنی، از رول بولت های M10 یا M12 با حداقل عمق نفوذ ۴۰ میلی متر استفاده کنید. برای تیرآهن های فولادی، کلمپ های تیرآهن گزینه سریع تر و بدون جوشکاری هستند. رول بولت ها را با گشتاور سنج ببندید تا از ترک خوردگی بتن یا شل شدگی جلوگیری کنید.
• ۳. فاصله بین ساپورت ها: این عدد بر اساس عرض سینی و وزن کل کابل ها از فرمول F = (W × L²) / (۸ × S) به دست می آید که W بار یکنواخت و S استحکام خمشی سینی است. در عمل، برای سینی های نردبانی عرض ۴۰۰ میلی متر با بار ۱۰۰ کیلوگرم بر متر، فاصله ۲ متری ایمن است. برای سینی سوراخ دار، حداکثر ۱.۵ متر. هرگز روی عدد استاندارد ۳ متری که در منابع عمومی می آید، در عمل حساب نکنید. آن عدد برای بار سبک و سینی های تقویت شده است.
• ۴. نصب هادی ارت: هر قطعه سینی باید یک هادی مسی با سطح مقطع حداقل ۶ میلی متر مربع به صورت پیوسته داشته باشد که در هر ۳۰ متر به شینه اصلی ارت وصل می شود. خیلی ها فکر می کنند پیچ اتصال دو شاخه سینی، ارت را برقرار می کند. اما با خوردگی پیچ، مقاومت بالا می رود و سیستم ارت عملا قطع می شود. هادی جداگانه الزامی است.

در حین اجرا، صدای سوراخ کاری بتن با دریل چکشی، زنگ خطر را برای مهندس ناظر به صدا در می آورد؛ هر سوراخ اضافی یعنی یک نقطه ضعف دیگر در سقف. تجربه ثابت کرده که استفاده از شابلون های سوراخ کاری از پیش ساخته، خطای جانمایی را به صفر می رساند و زمان نصب را ۴۰٪ کاهش می دهد.

نصب سینی کابل روی دیوار

یکی از دردسرهای فیزیکی که هر مهندس ساختمانی در ایران تجربه کرده، دیوارهایی است که گچ و خاک رویشان تا ۳ سانتی متر اختلاف سطح دارد. نصب سینی کابل روی چنین سطحی با براکت های ثابت، باعث می شود سینی به صورت موج دار جلو برود و کابل ها در نقاط فرورفتگی تحت فشار قرار گیرند. راه حل مهندسی این نیست که با ضربه چکش سینی را خم کنید؛ باید از ساپورت های دیواری با قابلیت تنظیم افقی استفاده کنید که بدنه شان شیار طولی دارد و براکت سینی را می توان جلو و عقب برد.

مراحل نصب روی دیوار:

• براکت های L شکل یا U شکل گالوانیزه را با فاصله ۱.۲ تا ۱.۸ متر (بسته به بار) روی دیوار نصب کنید. در دیوارهای بتنی، رول بولت و در دیوارهای آجری، از انکر شیمیایی استفاده کنید. رول بولت در آجر فشاری ماسه ای، بعد از چند بار لرزش می لغزد.
• سینی را روی براکت ها قرار دهید و با استفاده از تراز دیجیتال، شیب طولی را کنترل کنید. حتی ۰.۵ درجه شیب منفی، آب ناشی از نشت احتمالی را در یک نقطه جمع می کند و زنگ زدگی موضعی را آغاز می نماید.
• اتصال سینی به براکت با پیچ و مهره گالوانیزه M8 به همراه واشر تخت و فنری انجام شود. مهره را از زیر ببندید تا در صورت لق شدن، مهره کامل نیفتد.
• در مسیرهای عبور از درگاه یا کنار ستون، از خم های ۴۵ درجه به جای ۹۰ درجه تند استفاده کنید تا شعاع خمش کابل حفظ شود و کابل از لبه تیز سینی ساییده نشود.

کلید طلایی: همیشه از لبه سینی فاصله ۵ میلی متری با سطح دیوار حفظ کنید تا در زمان رنگ آمیزی یا شستشوی دیوار، رطوبت به سینی نفوذ نکند.

نصب سینی کابل روی زمین

در دیتاسنترها و پست های برق، سینی کابل را روی پایه های کوتاه از سطح زمین نصب می کنند. بلایی که سر کابل ها می آید وقتی ارتفاع پایه کمتر از ۸ سانتی متر باشد، تجمع گرد و غبار و شستشوی کف سالن با آب است. آب با فشار وارد زیر سینی می شود، نم و خاک به کابل های تحت ولتاژ می چسبد و مسیرهای خزشی روی عایق کابل ایجاد می کند. نتیجه، تخلیه الکتریکی جزئی و در نهایت سوختن عایق است.

ارتفاع استاندارد پایه های سینی کابل زمینی نباید کمتر از ۱۰ سانتی متر باشد. در محیط هایی که شستشوی کف انجام می شود، این ارتفاع را به ۱۵ سانتی متر برسانید. سینی های نصب شده روی زمین حتما از نوع درپوش دار باشند. درپوش نه تنها از آسیب فیزیکی چرخ دستی ها جلوگیری می کند، بلکه مسیر تخلیه آب را کامل می کند.

مراحل نصب زمینی:

• پایه های گالوانیزه را با رول بولت روی کف بتنی نصب کنید. فاصله پایه ها حداکثر ۱.۵ متر برای سینی سوراخ دار.
• سینی را روی پایه بگذارید و با پیچ محکم کنید. یک نکته حیاتی: بین پایه و سینی، واشر نئوپرن با ضخامت ۲ میلی متر قرار دهید تا ارتعاشات ناشی از تردد کارگران یا تجهیزات روی زمین، به سینی منتقل نشود.
• در فواصل هر ۲۰ متر، یک مفصل انبساط نصب کنید. تغییرات دمای روزانه در طول ۵۰ متر، سینی را تا ۱۰ میلی متر منبسط یا منقبض می کند. اگر این انبساط جذب نشود، سینی کمانش می کند و به کابل ها فشار می آورد.

برای پروژه های بزرگ که متراژ سینی زمینی بالاست، دریافت مشاوره فنی از تیم تابان پارس می تواند شما را از هزینه های مازاد نگهداری دور نگه دارد. این شرکت با تحلیل بار و شرایط محیطی، دقیقا مشخص می کند کدام پایه و فاصله مناسب پروژه شماست تا یک ریال هم اضافه خرج نشود.

خطاهای فاجعه باری که حتی برقکاران قدیمی مرتکب می شوند

در بازدید از یک واحد صنعتی، با صحنه ای روبرو شدم که سینی کابل نصب شده سه سال پیش، از ناحیه اتصال به ستون به طور کامل قطع شده بود. علت: جوشکاری مستقیم سینی گالوانیزه به ستون فولادی بدون صفحه اتصال واسط. جوشکاری پوشش گالوانیزه اطراف را سوزانده بود و فولاد لخت ظرف ۱۸ ماه پوسیده بود. این نمونه ای از اشتباه رایجی است که ناشی از عجله و عدم رعایت استاندارد است.

خطاهای رایج دیگر:

• عدم نصب درپوش در فضای باز: باران مستقیم روی کابل های لخت در سینی باز، یک فاجعه ایمنی است. درپوش باید با شیب ۲ درجه نصب شود تا آب روی آن جمع نشود.
• فاصله گذاری نامنظم بست کابل ها: کابل ها را هر ۱.۵ متر با بست های نایلونی مقاوم در برابر UV مهار کنید. در مسیرهای عمودی، فاصله بست ها را به ۰.۵ متر کاهش دهید.
• پر کردن بیش از حد سینی: ظرفیت پر شدن سینی نباید از ۵۰٪ برای کابل های قدرت و ۶۰٪ برای کابل های کنترل تجاوز کند. فضای خالی برای تهویه حیاتی است. پرکردن افراطی سینی، دمای کابل را تا ۲۰ درجه سانتی گراد افزایش می دهد که مستقیما عمر عایق را نصف می کند.
• اتصال ارت فقط از یک نقطه: ارت سینی کابل باید از دو انتهای مسیر به شبکه ارت وصل شود تا مقاومت حلقه کمتر از ۰.۱ اهم بماند.

بزرگ ترین دروغ بازار: سینی PVC بهترین گزینه برای صرفه جویی است. این حرف فقط در آزمایشگاه درست است. در کارگاه ساختمانی، PVC زیر نور خورشید ترک می خورد، در برابر ضربه چکش لوله کش می شکند، و هنگام آتش سوزی گازهای کشنده هیدروکلریک اسید آزاد می کند. تنها جایی که PVC برتری دارد، داخل حمام اسید در صنایع شیمیایی است. در سایر جاها، گالوانیزه گرم با درپوش، انتخاب عاقلانه تری است.

چک لیست ۵ مرحله ای برای نصب سینی کابل

پیش از آنکه صورتجلسه تحویل را امضا کنید، این پنج اقدام را به ترتیب انجام دهید. حذف هرکدام ریسک فراخوانی مجدد پیمانکار را بالا می برد.

1. تست بارگذاری استاتیکی: یک کیسه شن با وزن معادل ۱۲۰٪ وزن نهایی کابل ها را به مدت ۴ ساعت روی یک دهانه قرار دهید. خیز سینی نباید از ۱/۲۰۰ طول دهانه بیشتر شود.
2. اندازه گیری مقاومت پیوستگی الکتریکی: با یک میگر ، مقاومت بین دو سر هر قطعه سینی را اندازه بگیرید. عدد بالای ۰.۱ اهم یعنی اتصال پیچی شل یا زنگ زده دارید.
3. بررسی گشتاور تمام پیچ های ساپورت: با آچار ترک متر، تک تک پیچ های اتصال سینی به ساپورت و ساپورت به سازه را تست کنید. گشتاور نهایی باید مطابق جدول استاندارد DIN باشد (برای M8 حدود ۲۰ نیوتن متر).
4. تست ارت کامل سیستم: با تزریق جریان ۲۵ آمپر، افت ولتاژ در طول مسیر سینی را اندازه بگیرید و امپدانس حلقه ارت را محاسبه کنید. همچنین اتصال هادی ارت مسی به شبکه اصلی زمین را بررسی کنید.
5. مستندسازی با عکس و فیلم: از تمامی اتصالات، مسیرها، نقاط خم و ساپورت ها عکس بگیرید و به صورت یک فایل PDF تحویل کارفرما دهید. این مستندات در زمان توسعه یا عیب یابی، ارزش طلا دارند.

سوالات متداول نصب سینی کابل

۱.آیا می توان سینی کابل را بدون درپوش در پارکینگ نصب کرد؟

در پارکینگ های روباز یا نیمه باز، درپوش الزامی است. گرد و غبار ترمز خودروها و رطوبت شبانه، ترکیبی خورنده می سازند که بدون درپوش، خوردگی شیاری در گوشه های سینی آغاز می شود. درپوش گالوانیزه با شیب نصب شود.

۲.در مناطق زلزله خیز، سینی کابل را چگونه مهار کنیم؟

از ساپورت های لرزه ای استفاده کنید که حرکت جانبی سینی را محدود می کنند. هر ۱۲ متر یک بادبند عرضی و هر ۲۴ متر یک بادبند طولی نصب شود. همچنین فاصله ساپورت های اصلی را ۲۰٪ کاهش دهید.

۳.حداقل شعاع خمش برای کابل های ۲۰ کیلوولت در سینی کابل چقدر است؟

بر اساس استاندارد IEC ۶۰۵۰۲، شعاع خمش کابل های تک رشته ای فشار متوسط نباید کمتر از ۱۵ برابر قطر خارجی کابل باشد. بنابراین در مسیرهای عمودی یا تغیر جهت، از خم های با شعاع داخلی ۴۵۰ میلی متر برای کابل های ۳۰ میلی متری استفاده کنید.

۴.آیا می توان کابل های فشار ضعیف و کابل های شبکه را در یک سینی گذاشت؟

بله اما با جداکننده فلزی. کابل های شبکه (Cat6/۷) به شدت به نویز القایی از کابل های قدرت حساس هستند. جداکننده فولادی ارت شده بین این دو دسته، از تداخل الکترومغناطیسی جلوگیری می کند. بدون آن، پهنای باند شبکه افت می کند.

۵.چه زمانی باید از سینی نردبانی به جای سینی سوراخ دار استفاده کرد؟

وقتی بار کابل سنگین است و نیاز به تهویه بالا دارید. سینی نردبانی برای کابل های قطور فشار متوسط و کابل های چند رشته ای قدرت که وزنشان از ۲۰ کیلوگرم بر متر فراتر می رود، مناسب است. سینی سوراخ دار برای کابل های کنترل و ابزار دقیق که سبک ترند و نیاز به محافظت در برابر اشیای ریز دارند، بهتر است.

۶.در مناطق شرجی جنوب ایران، چه پوشش اضافه ای برای سینی گالوانیزه گرم توصیه می شود؟

گالوانیزه گرم پایه مقاومت خوبی دارد، اما در مجاورت مه نمکی دریا، یک لایه اپوکسی غنی از روی روی برش ها و اتصالات اعمال کنید. این رنگ، نقاط آسیب دیده جوش یا برش را می پوشاند و عمر سینی را تا ۵ سال بیشتر می کند. تابان پارس این پوشش تکمیلی را برای پروژه های ساحلی ارائه می دهد.
