روش انتخاب سایز مناسب سینی کابل

انتقال برق در پروژه‌های صنعتی، ساختمانی و تأسیسات زیرساختی نیازمند سیستم‌های مطمئن برای حفاظت و هدایت کابل‌هاست. سینی کابل یکی از پرکاربردترین تجهیزات در این حوزه محسوب می‌شود که با طراحی‌های مختلف و ابعاد گوناگون تولید می‌گردد. انتخاب سایز درست برای سینی کابل اهمیت ویژه‌ای دارد، زیرا اگر ابعاد مناسب انتخاب نشود، مشکلاتی مانند فشار بیش از حد بر کابل‌ها، افزایش دما، دشواری در تعمیرات و حتی خطرات ایمنی به وجود می‌آید. به همین دلیل آشنایی با روش انتخاب سایز مناسب سینی کابل از الزامات اساسی برای مهندسان برق، پیمانکاران و مدیران پروژه است.

در این مقاله تلاش کرده‌ایم به صورت کامل و تخصصی اصول و معیارهای انتخاب سایز مناسب سینی کابل را توضیح دهیم و تمامی عواملی را که باید هنگام طراحی و اجرا مدنظر قرار گیرند، بررسی کنیم.

اهمیت انتخاب سایز مناسب سینی کابل

وقتی صحبت از طراحی یک سیستم کابل‌کشی می‌شود، بسیاری از افراد تنها به نوع کابل و قدرت انتقال آن توجه می‌کنند. در حالی که بستر کابل‌ها به همان اندازه مهم است. انتخاب سینی با ابعاد نامناسب می‌تواند موجب ازدحام کابل‌ها، کاهش جریان هوا، افزایش دما و نهایتاً آسیب به عایق کابل‌ها شود.

سایز سینی کابل مستقیماً روی موارد زیر اثر می‌گذارد:

• ایمنی سیستم برق و جلوگیری از آتش‌سوزی.
• طول عمر کابل‌ها و تجهیزات جانبی.
• سهولت در تعمیرات و افزودن کابل‌های جدید.
• صرفه‌جویی در هزینه‌های نصب و نگهداری.

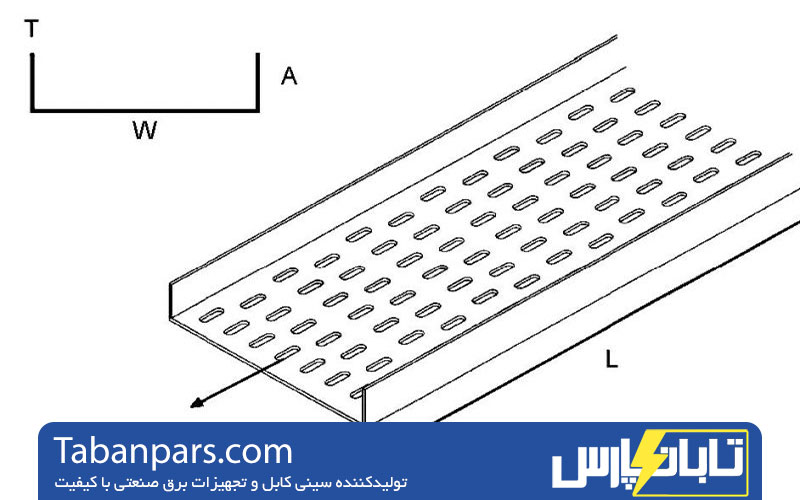

عوامل موثر بر تعیین سایز سینی کابل

برای رسیدن به یک انتخاب درست، باید مجموعه‌ای از عوامل محیطی، فنی و طراحی را بررسی کرد. در ادامه به مهم‌ترین این عوامل می‌پردازیم.

• تعداد و نوع کابل‌ها

یکی از اولین موارد، تعداد کابل‌هایی است که قرار است در مسیر قرار گیرند. هر چه تعداد کابل‌ها بیشتر باشد، نیاز به سینی با عرض و عمق بیشتر وجود دارد. همچنین نوع کابل‌ها (قدرت، کنترل، دیتا یا مخابراتی) اهمیت زیادی دارد، زیرا کابل‌های با قطر بزرگ فضای بیشتری اشغال می‌کنند.

• ظرفیت عبوری و تهویه

یکی از چالش‌های اساسی در کابل‌کشی، مسئله دماست. وقتی تعداد زیادی کابل کنار هم قرار می‌گیرند، گرما تولید می‌کنند. اگر سایز سینی کوچک باشد، تهویه مناسب صورت نمی‌گیرد و دما بالا می‌رود. بنابراین انتخاب سایز باید به گونه‌ای باشد که جریان هوا به‌خوبی برقرار شود.

• توسعه آتی

در طراحی پروژه‌ها همیشه باید احتمال توسعه در آینده در نظر گرفته شود. به همین دلیل توصیه می‌شود سینی کابل با ابعادی انتخاب شود که حداقل ۲۰ تا ۳۰ درصد فضای خالی برای کابل‌های احتمالی آینده داشته باشد.

• شرایط محیطی

در محیط‌های صنعتی سنگین مانند پالایشگاه‌ها یا کارخانجات فولاد، سینی کابل در معرض حرارت، رطوبت و مواد خورنده قرار دارد. در چنین شرایطی انتخاب سایز تنها به تعداد کابل‌ها محدود نمی‌شود، بلکه باید ضخامت و مقاومت سینی هم افزایش یابد.

تاثیر ابزارها و فاکتورهای محیطی: دما، رطوبت، لرزش و شرایط نصب بر انتخاب سایز

در انتخاب سایز مناسب سینی کابل، فاکتورهای محیطی و ابزارهای اندازه‌گیری نقشی کلیدی ایفا می‌کنند و نمی‌توان از آنها به سادگی چشم پوشی کرد. نخست، دما و رطوبت محیطی با تأثیر مستقیم بر رفتار مواد کابل و دسته‌بندی تهویه در سینی کابل ارتباط دارند. با افزایش دما، کابل‌ها تمایل به افزایش قطر مؤثر و تولید گرمای اضافی دارند که می‌تواند ظرفیت حمل کابل را کاهش دهد؛ از این رو، در مناطق گرم یا منتخب کارگاه‌ها با استفاده از سایز بزرگ‌تر یا کانال‌های با زهکشی بهتر، نیازهای حرارتی را پوشش می‌دهیم.

ثانیاً لرزش و سروصدای محیط می‌تواند با تکان‌های مکرر منجر به شل شدن یا آسیب دیدگی اتصالات شود؛ بنابراین، در فضاهای صنعتی یا لرزان، طراحی با فضای اضافی و نگهدان‌های مقاوم‌تر توصیه می‌شود تا پایداری کابل و کاهش نیاز به دستکاری‌های مکرر را تعدیل کند. ثالثاً، شرایط نصب—اعم از ارتفاع، دسترسی به ابزار، و محدودیت‌های فضای خشک یا مرطوب—باعث می‌شود که گزینه‌های سایزبندی نسبت به شرایط نصب انتخاب دقیق‌تری پیدا کنند.

ابزارهای اندازه‌گیری مانند ترمومتر، رطوبت‌سنج، و شتاب‌سنج در ارزیابی دقیق‌تر کارایی سینی کابل تاثیر دارند؛ به‌علاوه، استانداردهای ایمنی و دستورالعمل‌های نصب مشخص می‌کنند که در چه شرایطی به سینی با ظرفیت بالاتر نیاز است. نتیجه این است که تصمیم به سایز باید مبتنی بر تحلیل چندبعدی از شرایط محیطی، نیازهای گرمایی و دسترسی فنی باشد تا کارایی، ایمنی و طول عمر زیرساخت کابل حفظ شود.

مطالب دیگر ما: پیشنهاد می کنیم مقاله”نردبان کابل” را نیز مطالعه فرمائید.

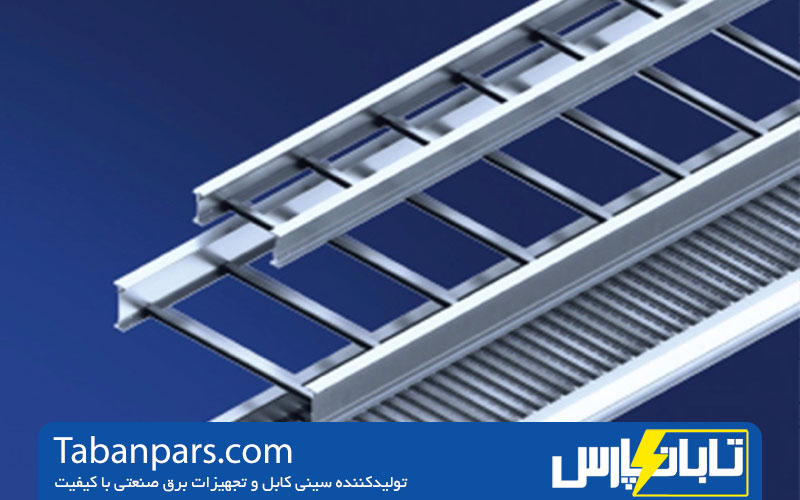

استانداردها و جداول مرجع انتخاب سایز

برای انتخاب سایز مناسب، استانداردهای مختلفی وجود دارد که توسط سازمان‌های بین‌المللی و ملی تدوین شده‌اند. این استانداردها بر اساس نوع کابل، جریان الکتریکی و تعداد کابل‌ها توصیه‌هایی برای عرض، ارتفاع و فاصله بین کابل‌ها ارائه می‌کنند.

جدول نمونه برای انتخاب سایز سینی کابل

این جدول تنها یک نمونه ساده است و در پروژه‌های واقعی باید بر اساس استانداردهای معتبر مانند IEC یا NEMA و همچنین شرایط خاص پروژه تصمیم‌گیری شود.

خطاهای رایج در انتخاب سایز سینی کابل

یکی از مشکلات متداول در پروژه‌ها، انتخاب نادرست سایز سینی است. این خطاها معمولاً به دلیل برآورد اشتباه یا کم‌توجهی به جزئیات رخ می‌دهند.

رایج‌ترین خطاها عبارتند از:

• برآورد تعداد کابل‌ها بدون در نظر گرفتن کابل‌های آتی.
• بی‌توجهی به قطر واقعی کابل‌ها و در نظر گرفتن قطر اسمی.
• انتخاب سینی‌های باریک برای کاهش هزینه، بدون توجه به الزامات ایمنی.
• نصب کابل‌ها بدون رعایت فضای تهویه کافی.

نکات اجرایی برای نصب سینی کابل با سایز مناسب

انتخاب سایز درست تنها بخشی از کار است؛ اجرای صحیح نیز اهمیت زیادی دارد. حتی بهترین سینی اگر به‌درستی نصب نشود، عملکرد مطلوبی نخواهد داشت.

چند نکته اجرایی:

• کابل‌ها باید به‌صورت منظم و دسته‌بندی‌شده روی سینی قرار گیرند.
• از بست‌های استاندارد برای مهار کابل‌ها استفاده شود.
• در مسیرهای طولانی باید به استحکام ساپورت‌ها توجه شود تا سینی دچار خمیدگی نشود.
• در نقاط تغییر مسیر، زانو و سه‌راهی‌ها باید با سایز مناسب انتخاب شوند تا کابل‌ها فشار نیاورند.

سخن پایانی

همان‌طور که مشاهده شد، روش انتخاب سایز مناسب سینی کابل یک فرایند ساده و سطحی نیست، بلکه نیازمند بررسی دقیق عوامل فنی، استانداردهای طراحی و شرایط محیطی است.با خرید از تابان پارس مهندسان و پیمانکاران باید با دیدی جامع به این موضوع نگاه کنند تا ضمن تأمین ایمنی و کارایی، امکان توسعه آینده و کاهش هزینه‌های نگهداری نیز فراهم شود.

انتخاب درست نه‌تنها طول عمر کابل‌ها و تجهیزات را افزایش می‌دهد، بلکه بهره‌وری کل سیستم برق‌رسانی را نیز ارتقا می‌بخشد.

سوالات متداول

1. آیا همیشه باید سینی کابل بزرگ‌تر از نیاز فعلی انتخاب شود؟
   بله، بهتر است حداقل ۲۰ تا ۳۰ درصد ظرفیت خالی برای توسعه‌های آتی در نظر گرفته شود.
2. آیا استاندارد خاصی برای انتخاب سایز وجود دارد؟
   بله، استانداردهایی مانند IEC، NEMA و BS جداول و دستورالعمل‌های دقیقی برای انتخاب سایز ارائه کرده‌اند.
3. چه عواملی بیشترین تاثیر را بر انتخاب سایز دارند؟
   تعداد و قطر کابل‌ها، شرایط محیطی، نیاز به تهویه و پیش‌بینی توسعه آتی مهم‌ترین عوامل هستند.
