لوله فلکسیبل روکش دار یا لوله فولادی ثابت؛ کدام برای کابل کشی موتور بهتر است؟

انتخاب میان لوله فلکسیبل روکش‌دار و لوله فولادی ثابت در پروژه‌های صنعتی، تفاوت بین یک سیستم پایدار و یک فاجعه عملیاتی گران‌قیمت را رقم می‌زند.

در این مقاله تخصصی از تابان پارس، ما فراتر از کلیات رفته و با نگاهی مهندسی، چالش‌های کابل‌کشی موتورهای الکتریکی را کالبدشکافی می‌کنیم تا به یک نقشه راه دقیق برای اجرای اصولی تاسیسات برق برسیم.

چرا کابل‌کشی موتور با کابل‌کشی روشنایی متفاوت است؟

بسیاری از تکنسین‌های تازه‌کار تصور می‌کنند حفاظت از کابل، صرفاً کشیدن یک غلاف فلزی روی هادی است؛ اما وقتی صحبت از موتورهای الکتریکی می‌شود، ما با یک موجود زنده و متحرک سروکار داریم. موتورها در لحظه استارت، گشتاور بالایی ایجاد می‌کنند و در حین کار، ارتعاشات سینوسی مداومی دارند.

اگر سیستم محافظ کابل نتواند با این دینامیک کنار بیاید، صلب بودن لوله فولادی باعث انتقال تنش به بدنه موتور و در نهایت شل شدن پیچ‌های تخته‌کلم یا پارگی غلاف کابل در لبه‌های تیز لوله می‌شود. اینجاست که درک دقیق تفاوت‌های ساختاری لوله‌ها اهمیت پیدا می‌کند.

لوله فلکسیبل روکش‌دار: ضربه‌گیر هوشمند در خط مقدم

استفاده از لوله خرطومی فلزی (لوله فلکسی) صرفاً یک انتخاب از سر ناچاری برای مسیرهای پرپیچ‌وخم نیست؛ بلکه یک راهکار مهندسی برای مدیریت انرژی‌های سرگردان مکانیکی است.

۱. مهار ارتعاشات

موتورهای بزرگ صنعتی، به‌ویژه در بارهای نامتقارن، لرزش‌هایی تولید می‌کنند که فرکانس آن‌ها می‌تواند باعث خستگی فلز در لوله‌های صلب شود. لوله فلکسیبل به دلیل ساختار مارپیچی، به کابل اجازه می‌دهد تا در یک فضای منعطف شناور باشد.

نکته تخصصی: طبق استانداردهای نصب، توصیه می‌شود حداقل ۳۰ تا ۶۰ سانتی‌متر انتهای مسیر کابل‌کشی (متصل به موتور) از نوع فلکسیبل باشد. این فاصله اجازه می‌دهد تا لرزش‌های بدنه موتور در طول بدنه لوله مستهلک شده و به لوله فولادی ثابت که به دیوار یا سینی کابل متصل است، منتقل نشود.

۲. حفاظت در برابر سیالات با روکش PVC

در محیط‌های صنعتی مثل صنایع غذایی، نفت و گاز یا حتی موتورخانه‌های معمولی، دشمن شماره یک کابل، روغن و رطوبت است. لوله فلکسیبل روکش‌دار با لایه‌ای از پلیمر PVC پوشانده شده که خاصیت خودخاموش‌شونده و ضد‌UV دارد.

• مانع نفوذ: روکش PVC یکپارچه مانع از ورود روغن هیدرولیک یا آب صابون (در دستگاه‌های تراش و CNC) به داخل مغزی فلزی می‌شود.

• جلوگیری از اکسیداسیون: لایه پلاستیکی از زنگ‌زدگی مغزی گالوانیزه در محیط‌های شرجی جلوگیری کرده و طول عمر سیستم را تا ۳ برابر افزایش می‌دهد.

لوله فولادی ثابت: استخوان‌بندی و دژ مستحکم تاسیسات

درست است که لوله فلکسی مزایای زیادی دارد، اما جایگزین کردن کل مسیر با لوله فلکسی یک اشتباه استراتژیک و اقتصادی است. لوله فولادی گالوانیزه (صلب) نقش ستون فقرات سیستم را بازی می‌کند.

مقاومت مکانیکی در برابر ضربات خشن

در کارگاه‌هایی که لیفتراک‌ها تردد می‌کنند یا احتمال سقوط ابزار سنگین وجود دارد، لوله فلکسی به راحتی تغییر شکل داده و کابل را تحت فشار قرار می‌دهد. لوله فولادی صلب می‌تواند فشارهای مکانیکی بالغ بر چندین تن را تحمل کند بدون اینکه به کابل داخل آن آسیبی برسد.

شیلدینگ الکترومغناطیسی

لوله فولادی به دلیل ضخامت و جرم فلزی بیشتر، سد بسیار قدرتمندتری در برابر نویزهای الکترومغناطیسی است. در موتورهای بزرگ که جریان‌های بالا از کابل‌های قدرت عبور می‌کند، لوله فولادی مانع از انتشار نویز روی کابل‌های ابزار دقیق و فرمان مجاور می‌شود.

مقایسه فنی و کاربردی در یک نگاه

برای تصمیم‌گیری سریع‌تر، جدول زیر بر اساس استانداردهای اجرایی تابان پارس تدوین شده است:

پارامتر مقایسه‌ای	لوله فولادی ثابت (صلب)	لوله فلکسیبل روکش‌دار
تحمل فشار لهیدگی	بسیار عالی (ایده‌آل برای کف و دیوارهای در معرض ضربه)	متوسط (احتمال تغییر شکل تحت بار زیاد)
سرعت و سهولت نصب	پایین (نیاز به دستگاه خم‌کن و حدیده)	بسیار بالا (بدون نیاز به ابزار خاص برای تغییر جهت)
هزینه متریال	نسبتاً بالا (به دلیل وزن فلز و اتصالات)	مقرون‌به‌صرفه در متراژ پایین
حفاظت در برابر نفوذ (IP)	بالا (در صورت استفاده از بوشن و کنفی)	بسیار بالا (IP66 و IP67 با گلندهای مخصوص)
شعاع خم	محدود و تابع استاندارد مهندسی	بسیار منعطف و مناسب فضاهای تنگ

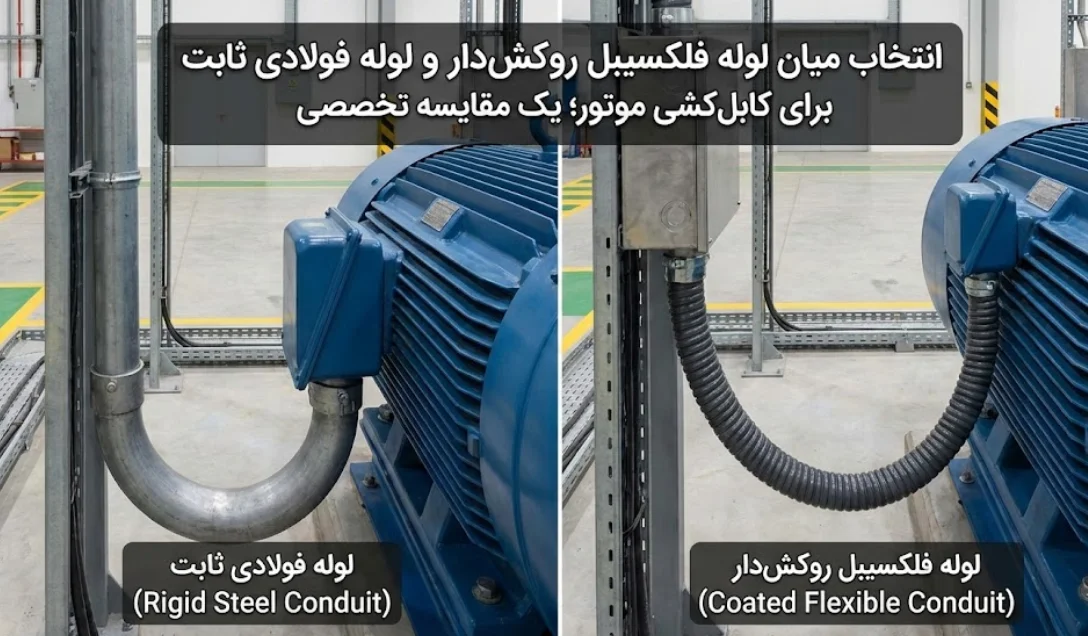

ترکیب طلایی: استراتژی نصب هیبریدی

در پروژه‌های تراز اول، ما از ترکیب هر دو استفاده می‌کنیم. مسیر اصلی کابل‌کشی از تابلو برق تا مجاورت موتور (مثلاً تا فاصله ۵۰ سانتی‌متری) با لوله فولادی گالوانیزه اجرا می‌شود. در انتهای لوله فولادی، یک کانکتور لوله فولادی به فلکسی نصب شده و ادامه مسیر تا ترمینال‌باکس موتور با لوله فلکسیبل روکش‌دار تکمیل می‌شود.

نقش حیاتی گلندها در این اتصال

استفاده از گلند نامناسب، تمام زحمات شما را به باد می‌دهد. برای لوله فلکسی، حتماً باید از گلندهای دو پیچ یا گلندهای آرموردار با واشر آب‌بندی استفاده کرد. وظیفه گلند نه تنها محکم کردن لوله، بلکه ایجاد پیوستگی الکتریکی برای سیستم ارتینگ است.

نکات ایمنی و استانداردهای ارتینگ (اتصال زمین)

یکی از اشتباهات رایج، نادیده گرفتن اتصال زمین در بخش فلکسیبل است. لوله فلکسی به دلیل ساختار فنری، ممکن است در طول زمان و بر اثر لرزش، پیوستگی الکتریکی خود را از دست بدهد.

توصیه تابان پارس: همیشه یک رشته سیم ارت سبز و زرد مجزا از داخل لوله فلکسی عبور دهید و آن را به بدنه موتور و بدنه لوله فولادی متصل کنید. تکیه کردن به خودِ بدنه لوله فلکسی برای انتقال جریان خطا، ریسک برق‌گرفتی را تا ۶۰٪ افزایش می‌دهد.

سوالات متداول

آیا لوله فلکسیبل روکش‌دار در برابر تابش مستقیم خورشید مقاوم است؟

بله، اما به شرطی که روکش آن از نوع UV-Stabilized باشد. روکش‌های PVC معمولی در برابر آفتاب خشک شده و پس از ۲ سال ترک می‌خورند. برای محیط‌های بیرونی حتماً نوع مقاوم به اشعه فرابنفش را تهیه کنید.

حداکثر طول مجاز برای استفاده از لوله فلکسی در اتصال به موتور چقدر است؟

طبق استانداردهای رایج، توصیه می‌شود طول لوله فلکسیبل از ۱.۵ تا ۲ متر تجاوز نکند. استفاده از طول‌های زیاد باعث شکم دادن لوله و تجمع مایعات (میعان) در پایین‌ترین نقطه آن می‌شود که ریسک اتصالی را بالا می‌برد.

در محیط‌های با دمای بسیار بالا (مثل نزدیک کوره) کدام لوله مناسب‌تر است؟

در چنین شرایطی لوله فلکسی با روکش PVC ذوب می‌شود. باید از لوله فلکسیبل بدون روکش یا با روکش نسوز (سیلیکونی) استفاده کنید. لوله فولادی ثابت نیز در این محیط‌ها عملکرد عالی دارد، اما برای اتصال نهایی باید از شیلنگ‌های فلزی استیل استفاده شود.

تفاوت لوله فلکسیبل رهورد خراسان با برندهای متفرقه در چیست؟

برندهای معتبر از ورق گالوانیزه با ضخامت استاندارد و روکش PVC گرید A استفاده می‌کنند. در برندهای متفرقه، ضخامت ورق کم بوده و لوله با کوچکترین فشار از هم باز می‌شود ، که این امر ایمنی کابل را به شدت به خطر می‌اندازد.

چگونه سایز مناسب لوله را برای کابل موتور انتخاب کنیم؟

یک قانون سرانگشتی وجود دارد: مجموع سطح مقطع کابل‌ها نباید بیش از ۴۰٪ فضای داخلی لوله را اشغال کند. این فضا برای تبادل حرارتی و سهولت در فنر زدن و کشیدن کابل در آینده ضروری است.

نتیجه‌گیری

اگر به دنبال پایداری سیستم برق خود هستید، به لوله فولادی به چشم محافظ بدنه و به لوله فلکسیبل به چشم مفصل متحرک نگاه کنید. حذف لوله فلکسی باعث تخریب ترمینال‌های موتور بر اثر لرزش می‌شود و حذف لوله فولادی، کابل‌های شما را در برابر آسیب‌های محیطی بی‌دفاع می‌گذارد.
