نکات مهم در اجرای سینی کابل

فهرست مطالب

سینی کابل یا cable tray (پی وی سی یا فلزی گالوانیزه) در تأسیسات الکتریکی
بکار برده می شود از این وسیله به منظور بهبود شکل ظاهر و مرتب سازی کابل
کشی‌های بسیار فراوان استفاده می شود لازم به ذکر است به منظور قرار دادن
انواع مهتابی در زیر آنها در ساختمان‌ها بکار برده می شود.
کابل‌ها باید در تمام طول مسیر از داخل سینی کابل رد شوند.
به عبارت دیگر از شیوه های هدایت ، منتقل کردن و حفاظت از سیم و کابل

در تعداد زیاد و در یک مسیر مشخص بکارگیری سینی کابل است
که در صنایع گوناگون مانند صنایع نفت و گاز، پتروشیمی
شرکت های عمرانی و تجهیزاتی ، تأسیساتی ، صنایع نظامی و دفاعی کشور
صنایع فولاد و سیمان ، مراکز صنعتی ، فرودگاهی ، بیمارستانی
مراکز تجاری انبوه و مراکز انبوه سازی ساختمان بکار برده می شود.
در ادامه قصد داریم نکات مهم در اجرای سینی کابل را شرح دهیم .

نکات مهم در اجرای سینی کابل

2- حذف پلیسه و لبه های تیز از سینی کابل باید رعایت گردد زیرا در هنگام نصب
در صورت وجود لبه های تیز موجب پارگی و از بین رفتن روکش کابل و اتصال
به بدنه و سایر مشکلات احتمالی دیگر می گردد. سیستم های تولیدی ضربه ای
( پانچ ضربه ای ) معمولا به مرور زمان باعث ایجاد پلیسه در شاخه های سینی می گردند ،
اما سیستم های اتوماتیک CNC به دلیل تکنولوژی بالاتر فاقد پلیسه بوده و کابلها را زخمی نمی کنند.

نکات مهم در اجرای سینی کابل

نکات مهم در اجرای سینی کابل

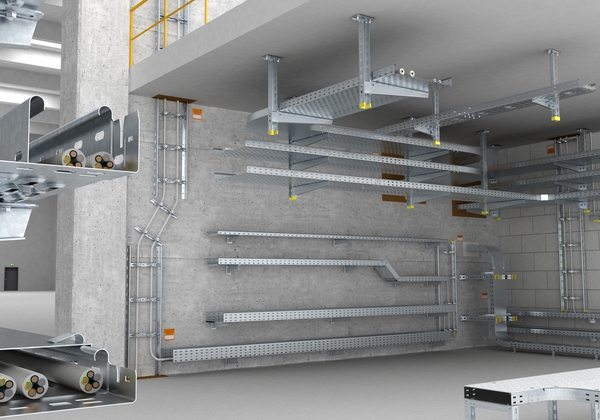

1- مطابق با توصیه های اجرایی در استاندارد NEMA VE 2 نصب سینی کابل مانند
یک سیستم کامل ، شامل همه نگهدارنده های لازم ، کلیپس های نگهدارنده
سیستم های نگهدارنده صفحه ای اتصال ( رابط سینی کابل ) ، مسدود کننده انتهایی
لولای افقی و عمودی (جهت تغییر در ارتفاع وتعداد لاین های اجرای سینی کابل)
بازوهای سینی ، تبدیل های کوچک کننده سینی ​جهت صرفه جویی
در مواد اولیه تولیدی ، سه راهی سینی و چهارراهی سینی کابل می باشد.

3- بستن ساپورت های سینی کابل و ارتباط کانکتورها به تجهیزات
بوسیله اتصالات ( رابط سینی کابل ) به سینی کابل و تجهیزات.

4- نصب ارتباط دهنده هایی نظیر چهارراهی سینی کابل
جهت گسترش ساختمان سیستم اجرایی سینی کابل .

5- ایجاد تغییرات در جهت و ارتفاع سینی کابل با استفاده از اتصالات
استاندارد نظیر زانویی های عمودی بیرونی و درونی
( استفاده از رایرز های عمودی که امکان ایجاد تغییر در ارتفاع سینی ها را برای ما فراهم می نمایند) .
