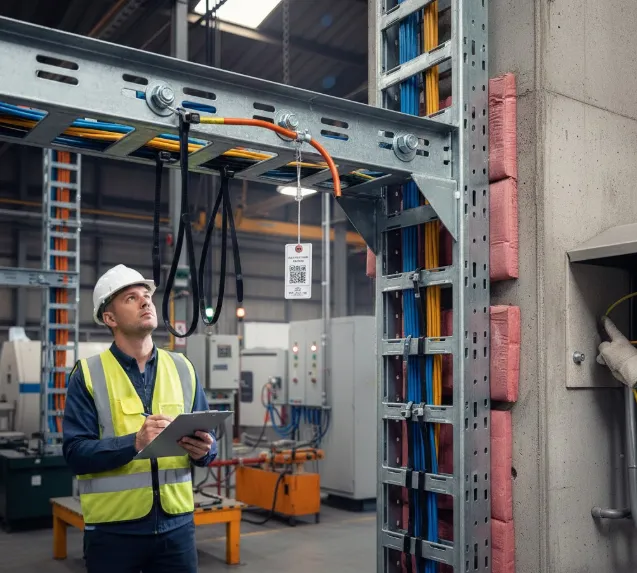

لحظه تحویل پروژه یا همان مرحله Punch List، برای هر مهندس ناظر یا مجری برق، پراسترسترین و در عین حال حیاتیترین زمان است. سیستم مدیریت کابل (CMS) که شامل سینی کابل ها، نردبان کابل ها و لولههای کاندوئیت است، اسکلتبندی تاسیسات برقی شماست.
اگر این اسکلت ایراد داشته باشد، کابلهای گرانقیمت پروژه در معرض جدیترین خطرات قرار میگیرند.
در این مقاله از تابان پارس ، قرار نیست فقط تئوری بگوییم؛ میخواهیم دقیقاً مثل یک بازرس باتجربه، با هم در سایت قدم بزنیم و حفرههایی را پیدا کنیم که معمولاً از چشمها پنهان میمانند.
تطبیق نقشههای ازبیلت با واقعیت؛ اولین قدم بازرسی
قبل از اینکه آچار به دست بگیرید و سراغ سینیها بروید، باید پوشه مدارک را باز کنید. یکی از بزرگترین چالشهایی که ما در پروژههای صنعتی با آن روبرو هستیم، تغییر مسیرهای ناگهانی در حین اجراست که در نقشههای اولیه نبودهاند. بازرس باید مطمئن شود که نقشههای As-Built دقیقاً با آنچه روی سقف و دیوار اجرا شده، مو نمیزند.
چرا این موضوع مهم است؟ چون سالها بعد، وقتی قرار است کابلی اضافه شود یا عیبیابی صورت گیرد، تکنسین فقط به این نقشهها اعتماد میکند. اگر مسیر سینی کابل در نقشه با واقعیت متفاوت باشد، یعنی هزینههای اضافه و خطرات احتمالی برای کل سیستم.
پایداری مکانیکی و مهار ارتعاشات در عبور از سازهها

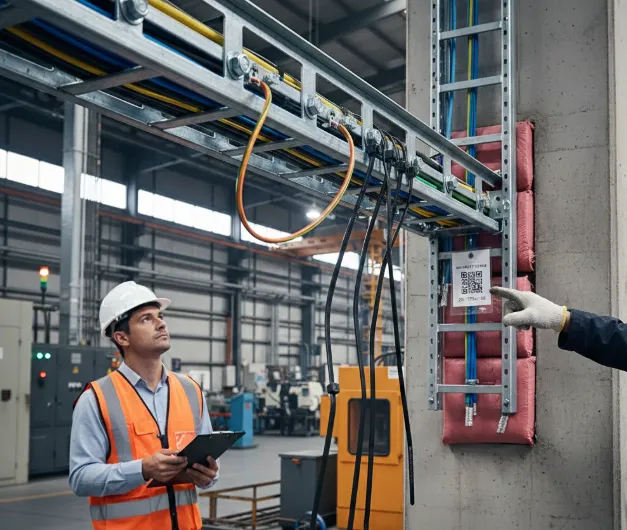

فقط نصب کردن ساپورت کافی نیست. در محیطهای صنعتی، لرزش دستگاهها یک واقعیت همیشگی است. سینی کابل نباید به مرور زمان شل شود. در بازرسی نهایی، فواصل بین ساپورتها را چک کنید. طبق تجربه من، مجریها گاهی برای صرفهجویی، فاصله ساپورتها را در مسیرهای مستقیم زیاد میکنند که باعث میشود سینی بعد از کابلکشی شکم بدهد.
نکته فنی که نباید از آن بگذرید: در محل عبور سینی کابل از درزهای انقطاع ساختمان، حتماً باید از قطعات رابط مخصوص استفاده شده باشد تا لرزش یا نشست احتمالی ساختمان، باعث پیچش یا پاره شدن سینی و آسیب به کابلها نشود.
آتشبندی ؛ جدیترین بخش ایمنی که فراموش میشود
سینیهای کابل مثل یک بزرگراه برای آتش عمل میکنند. اگر آتش در یک اتاق رخ دهد، میتواند از طریق مسیر سینی کابل و از داخل سوراخهای دیوار، به سرعت به تمام ساختمان سرایت کند. یکی از موارد حیاتی در بازرسی نهایی که متاسفانه در ۹۰٪ پروژهها سرسری گرفته میشود، بحث Fire Stopping است.
هر جا که سینی کابل از یک دیوار آتش یا کف طبقات عبور میکند، فضای خالی اطراف آن باید با مواد ضد حریق (مثل بالشهای آتشبند، فومهای مخصوص یا ملات ضد حریق) کاملاً پلمب شده باشد. این کار باعث میشود در صورت بروز حریق، آتش حداقل برای ۲ تا ۴ ساعت پشت دیوار متوقف بماند.
مقاومت در برابر اشعه UV و شرایط محیطی در سایتهای Outdoor
اگر پروژه شما در فضای باز است، بازرسی شما دوچندان سخت میشود. سینی کابلهای گالوانیزه سرد در محیطهای باز به سرعت شروع به شوره زدن و زنگزدگی میکنند. اما فراتر از خود سینی، متعلقات آن مثل بستهای کمربندی پلاستیکی بسیار آسیبپذیرند.
یادم هست در یک پروژه پتروشیمی، تمام بستهای پلاستیکی معمولی بعد از ۶ ماه زیر آفتاب پودر شدند و کابلها از روی نردبان آویزان گشتند. حتماً چک کنید که بستها از نوع UV Resistant (معمولاً مشکی رنگ) یا استیل باشند. همچنین در مسیرهای فضای باز، استفاده از درب سینی کابل برای محافظت از کابلها در برابر اشعه مستقیم خورشید الزامی است.
تیم فنی تابان پارس در تمام مراحل طراحی و انتخاب بهترین سینی کابل، در کنار شماست تا پروژهای ایمن و استاندارد اجرا کنید.
پیوستگی الکتریکی و سیستم ارتینگ؛ فراتر از یک اتصال ساده
سینی کابل فلزی باید خودش بخشی از سیستم ایمنی باشد، نه یک تهدید. پیوستگی الکتریکی یعنی تمام قطعات سینی در کل مسیر به هم متصل باشند. استفاده از پیچ و مهره به تنهایی برای ارت کردن کافی نیست؛ چون رنگ یا لایههای اکسید گالوانیزه ممکن است مانع عبور جریان شوند.
در بازرسی نهایی، حتماً وجود Earth Bonding Jumpers (سیمهای رابط ارت) را در محل اتصال دو سینی یا زانوییها چک کنید. مقاومت ارت تمام مسیر نباید از حد مجاز استاندارد فراتر برود تا در صورت اتصالی کابل، سیستمهای حفاظتی سریعاً عمل کنند.
چکلیست جامع بازرسی نهایی (مخصوص مهندسین ناظر)
این جدول را میتوانید به عنوان لیست نهایی در زمان تحویل پروژه در دست داشته باشید:
| بخش | مورد بازرسی | اهمیت فنی |
|---|---|---|
| مستندات | تطبیق دقیق نقشه As-Built با مسیر اجرا شده | بسیار زیاد (برای نگهداری) |
| ایمنی حریق | نصب صحیح آتشبند (Fire Stop) در عبور از دیوارها | حیاتی (جلوگیری از فاجعه) |
| اتصال زمین | نصب جامپرهای مسی در تمامی بندها و زانوییها | حیاتی (ایمنی جان افراد) |
| مکانیک سینی | عدم وجود لبههای تیز و پلیسه در محل برشها | زیاد (حفاظت از عایق کابل) |
| شرایط محیطی | استفاده از تجهیزات مقاوم در برابر UV در فضای باز | متوسط (طول عمر سیستم) |
| چیدمان کابل | رعایت فاصله کابلهای ابزار دقیق از کابلهای قدرت | زیاد (کاهش نویز و تداخل) |
سوالات متداول در بازرسی پروژههای صنعتی
آیا استفاده از اسپری گالوانیزه معمولی برای نقاط برش کافی است؟
خیر. اسپریهای معمولی معمولاً غلظت روی پایینی دارند. برای تایید بازرسی، حتماً باید از اسپری گالوانیزه سرد با خلوص بالای ۹۵٪ استفاده شود تا از خوردگی میکروبی در محل برشها جلوگیری گردد.
در چه صورتی سینی کابل باید حتماً درب داشته باشد؟
در سه حالت: اول، زمانی که سینی در معرض تابش مستقیم خورشید است. دوم، در مکانهایی که احتمال سقوط اشیاء یا تجمع گرد و غبار زیاد وجود دارد و سوم، در مسیرهایی که ارتفاع نصب پایین است و احتمال آسیب فیزیکی به کابلها توسط پرسنل وجود دارد.
حداکثر مقدار مجاز برای پر شدن فضای سینی کابل چقدر است؟
طبق استاندارد، برای کابلهای قدرت نباید بیش از ۴۰٪ مساحت مقطع سینی اشغال شود. این کار برای حفظ تبادل حرارتی و جلوگیری از گرم شدن بیش از حد کابلهاست. اگر سینی لبالب پر شده باشد، بازرس حق رد پروژه را دارد.
نقشههای As-Built با چه دقتی باید تهیه شوند؟
دقت نقشهها باید در حد سانتیمتر باشد. هرگونه تغییر در ارتفاع نصب، شعاع خمهای استفاده شده و محل دقیق عبور از دیوارها باید در این نقشهها ثبت شده باشد تا در زمان تعمیرات، باعث سردرگمی نشود.
چرا باید در سیستم مدیریت کابل از واشر فنری استفاده کنیم؟
ارتعاشات دائمی در محیطهای صنعتی (مثل مجاورت کمپرسورها یا پمپها) به راحتی پیچ و مهرههای معمولی را شل میکند. واشر فنری با ایجاد فشار دائمی، مانع از باز شدن اتصالات در درازمدت میشود.
در نهایت، کیفیت یک سیستم مدیریت کابل فقط به نصب صحیح آن نیست، بلکه به انتخاب متریال درست در همان ابتدای راه بستگی دارد. ما در تابان پارس، با درک حساسیت پروژههای صنعتی، تجهیزاتی را ارائه میدهیم که نه تنها در بازرسیهای سختگیرانه سربلند باشند، بلکه ایمنی و تداوم تولید کارخانه شما را برای دههها تضمین کنند.
