تبدیل سینی کابل چیست؟ انواع تبدیل مستقیم، چپ و راست و راهنمای انتخاب

تبدیل سینی کابل یکی از اتصالات مهم در سیستم های مدیریت کابل است که برای اتصال دو سینی با عرض متفاوت به کار می رود. زمانی که مسیر کابل کشی از یک سینی عریض به سینی باریک تر تغییر می کند، استفاده از تبدیل مناسب باعث می شود اتصال دو بخش با نظم و هماهنگی بیشتری انجام شود. انتخاب نادرست این قطعه ممکن است باعث خارج شدن مسیر از راستای مورد نظر، ناهماهنگی با ساپورت ها و دشوار شدن نصب اتصالات بعدی شود.

تبدیل سینی کابل معمولا در سه نوع مستقیم، چپ و راست دسته بندی می شود. در مدل مستقیم، کاهش عرض به صورت متقارن انجام می شود؛ اما در مدل های چپ و راست، تغییر عرض از یک سمت صورت می گیرد تا لبه مقابل در امتداد مسیر باقی بماند. به همین دلیل، انتخاب نوع تبدیل فقط به اختلاف عرض دو سینی بستگی ندارد و باید شرایط نصب، جهت مسیر و موقعیت دیوار یا سازه نیز بررسی شود.

در این راهنما، کاربرد انواع تبدیل سینی کابل، تفاوت مدل های مستقیم و یک طرفه، روش تشخیص جهت چپ و راست، ابعاد مورد نیاز، جنس و پوشش، اصول نصب و عوامل موثر بر قیمت را بررسی می کنیم تا بتوانید برای پروژه ساختمانی یا صنعتی، اتصال مناسب تری انتخاب کنید.

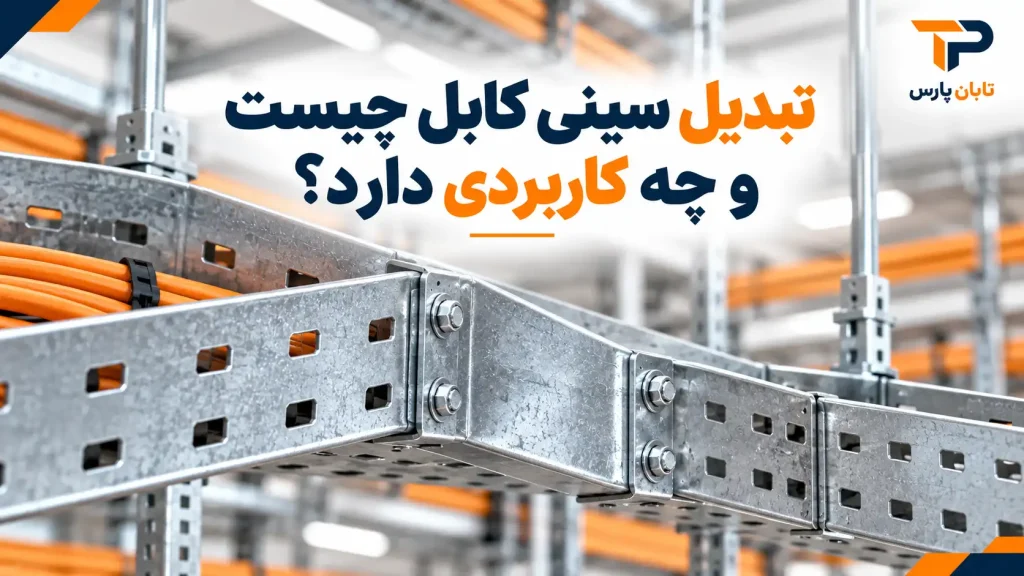

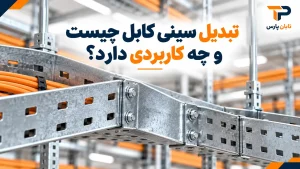

تبدیل سینی کابل چیست و چه کاربردی دارد؟

تبدیل سینی کابل قطعه ای از اتصالات سیستم مدیریت کابل است که دو بخش از مسیر را با عرض های متفاوت به یکدیگر متصل می کند. برای مثال، اگر مسیر اصلی با سینی عرض ۴۰ سانتی متر اجرا شده باشد و در ادامه، سینی عرض ۲۰ سانتی متر مورد نیاز باشد، می توان با استفاده از تبدیل مناسب، این دو بخش را به هم متصل کرد.

کاربرد این قطعه زمانی مشخص می شود که عرض مورد نیاز مسیر در طول کابل کشی تغییر کند. این تغییر ممکن است به دلیل کاهش تعداد کابل ها، محدودیت فضای نصب، تغییر مسیر در مجاورت تجهیزات یا طراحی متفاوت بخش های مختلف ساختمان اتفاق بیفتد.

تبدیل با رابط مستقیم، زانویی و سه راهی تفاوت دارد. رابط مستقیم برای اتصال بخش های سازگار و هم راستا به کار می رود؛ زانویی جهت مسیر را تغییر می دهد و سه راهی برای ایجاد انشعاب استفاده می شود. در مقابل، وظیفه اصلی تبدیل، اتصال دو سینی با عرض متفاوت است.

در طراحی سیستم مدیریت کابل، انتخاب درست تبدیل سینی کابل باید در کنار مشخصات سینی کابل، نحوه قرارگیری ساپورت ها، تعداد و قطر کابل ها و فضای موجود انجام شود. هدف این است که تغییر عرض بدون ایجاد ناهماهنگی در مسیر و بدون تحمیل فشار نامناسب به اتصالات انجام شود.

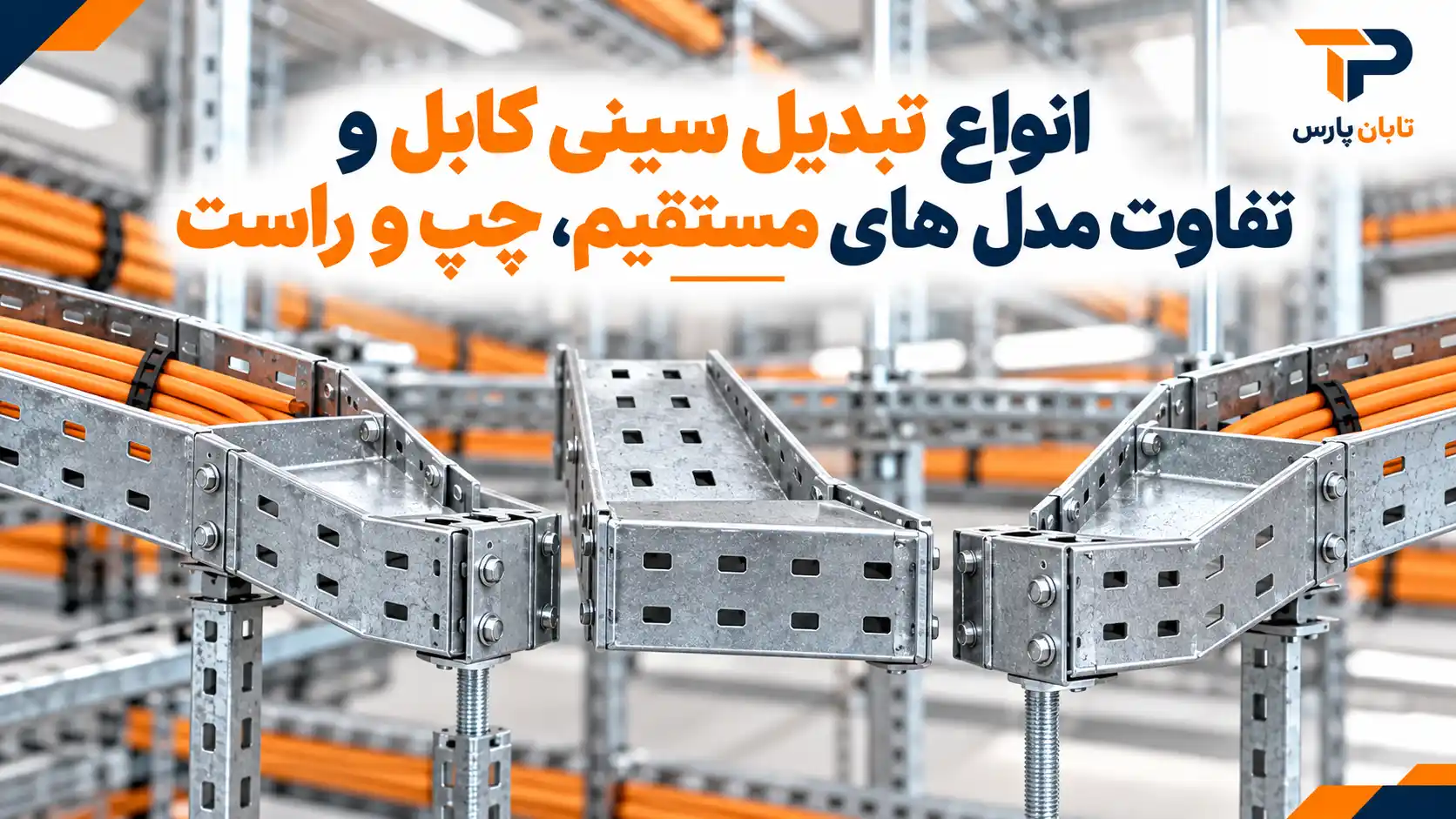

انواع تبدیل سینی کابل و تفاوت مدل های مستقیم، چپ و راست

تبدیل های سینی کابل از نظر نحوه تغییر عرض به سه گروه اصلی تقسیم می شوند. تفاوت این مدل ها در شکل هندسی قطعه و نحوه هم راستا ماندن مسیر است.

نکته مهم این است که اصطلاح چپ و راست باید براساس تعریف سازنده و جهت مشاهده قطعه تفسیر شود. در بسیاری از کاتالوگ های فنی، جهت تبدیل از سمت عرض بزرگ تر و در امتداد حرکت به سمت عرض کوچک تر مشخص می شود. بنابراین، برای سفارش قطعه بهتر است جهت مشاهده و لبه ای که باید در امتداد مسیر باقی بماند، روی نقشه مشخص شود.

تبدیل مستقیم سینی کابل چه زمانی استفاده می شود؟

تبدیل مستقیم که با عنوان تبدیل متقارن یا مرکزی نیز شناخته می شود، عرض سینی را از هر دو طرف کاهش می دهد. در این مدل، محور مرکزی سینی عریض و سینی باریک در یک امتداد قرار می گیرد.

برای مثال، اگر قرار باشد سینی ۴۰ سانتی متری به سینی ۲۰ سانتی متری متصل شود، در یک تبدیل متقارن، عرض در هر طرف ۱۰ سانتی متر کاهش پیدا می کند. به این ترتیب، مسیر از نظر محور مرکزی جابه جا نمی شود.

این مدل برای مسیرهایی مناسب است که در وسط راهرو، سقف کاذب یا فضای تاسیساتی اجرا شده اند و نیازی نیست یکی از لبه های سینی در امتداد دیوار یا تجهیزات ثابت بماند.

مزایای تبدیل سینی کابل مستقیم عبارت اند از:

• حفظ محور مرکزی مسیر کابل کشی
• توزیع متقارن کاهش عرض در دو طرف
• مناسب بودن برای مسیرهایی بدون محدودیت جانبی مشخص

البته انتخاب این مدل به معنی مناسب بودن آن برای همه پروژه ها نیست. اگر یکی از لبه های سینی باید با دیوار، ستون یا ساپورت هم راستا بماند، ممکن است تبدیل یک طرفه انتخاب مناسب تری باشد.

تبدیل چپ سینی کابل چه کاربردی دارد؟

تبدیل چپ برای اتصال دو سینی با عرض متفاوت در شرایطی استفاده می شود که تغییر عرض باید مطابق جهت مشخصی انجام شود. این قطعه از نظر شکل هندسی با تبدیل راست متفاوت است و نمی توان آن دو را بدون بررسی نقشه جایگزین یکدیگر کرد.

در مسیرهایی که سینی کابل در مجاورت دیوار، ستون، رک یا تجهیزات ثابت نصب شده است، جهت تغییر عرض اهمیت زیادی دارد. اگر لبه مسیر باید در یک سمت ثابت بماند، تبدیل چپ یا راست براساس تعریف فنی سازنده انتخاب می شود.

برای انتخاب صحیح تبدیل چپ، عرض ابتدا و انتهای قطعه، جهت مشاهده، لبه ثابت و موقعیت اتصال های مجاور را بررسی کنید. بهتر است این اطلاعات در نقشه اجرایی درج شوند تا هنگام ساخت یا نصب، برداشت متفاوتی از جهت قطعه ایجاد نشود.

تبدیل راست سینی کابل چه تفاوتی با مدل چپ دارد؟

تبدیل راست از نظر عملکرد مشابه مدل چپ است، اما جهت تغییر عرض آن معکوس است. این تفاوت در مسیرهایی اهمیت دارد که فقط یک سمت برای تغییر عرض فضای کافی دارد یا لازم است لبه مشخصی از سینی با مسیر قبلی هم راستا باقی بماند.

برای مثال، اگر در یک مسیر صنعتی، تغییر عرض از سمت مقابل مدل چپ انجام شود، باید تبدیل راست متناسب با ابعاد و ساختار سینی انتخاب شود. استفاده از قطعه ای با جهت اشتباه ممکن است باعث شود لبه سینی در محل اتصال جابه جا شود یا قطعه با ساپورت های موجود هماهنگ نباشد.

تبدیل چپ و راست را نباید صرفا براساس نام آنها انتخاب کرد. جهت مشاهده قطعه در کاتالوگ سازنده و نقشه نصب، معیار مطمئن تری برای تعیین مدل صحیح است.

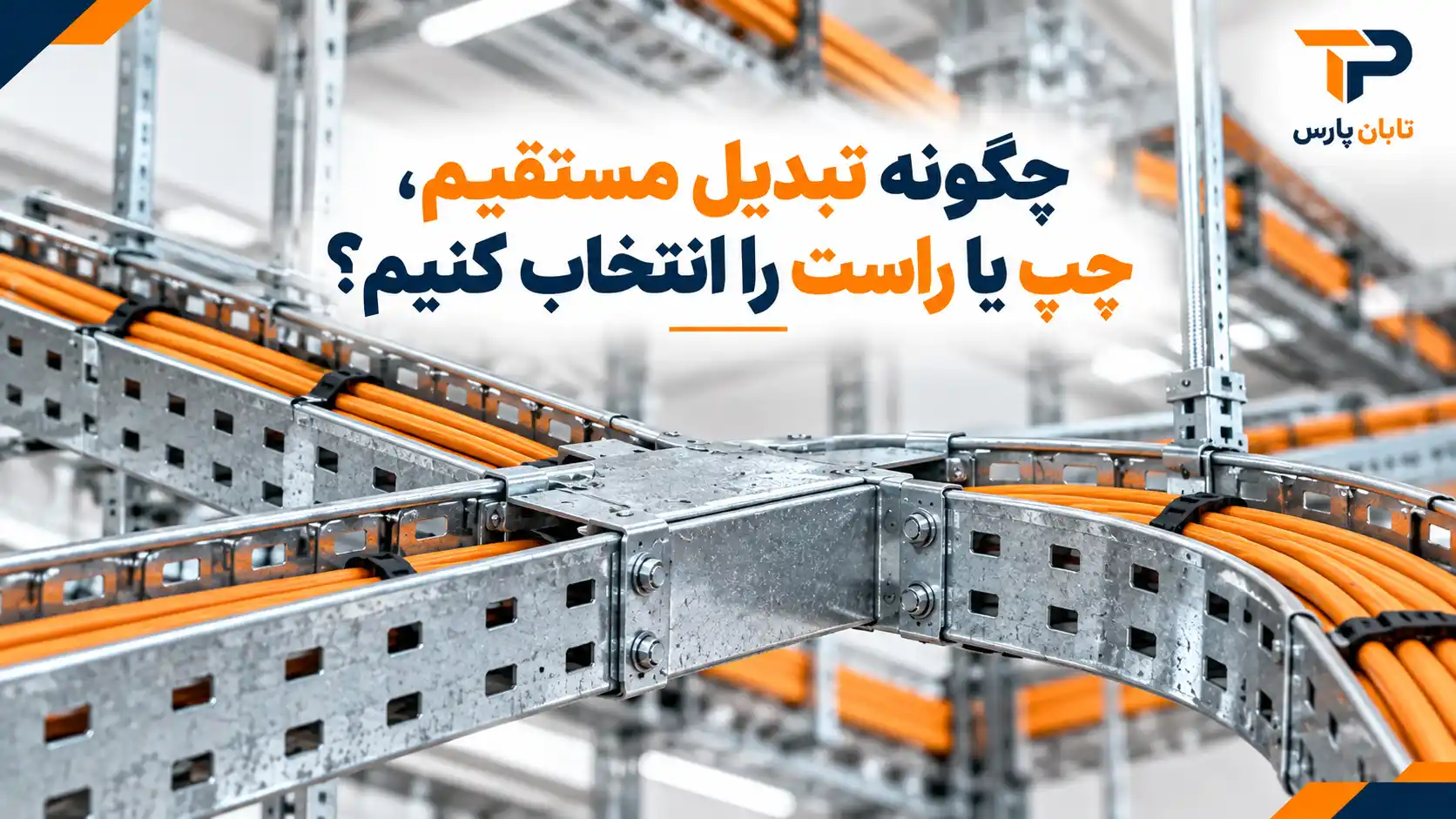

چگونه تبدیل مستقیم، چپ یا راست را انتخاب کنیم؟

برای انتخاب تبدیل مناسب، ابتدا باید مشخص شود که مسیر در محل تغییر عرض چه وضعیتی دارد. اگر محور مرکزی باید ثابت بماند، تبدیل مستقیم گزینه قابل بررسی است. اگر یکی از لبه ها باید در امتداد مسیر قبلی باقی بماند، باید جهت مناسب تبدیل یک طرفه انتخاب شود.

برای انتخاب قطعه، این مراحل را دنبال کنید:

۱. عرض سینی در ابتدای مسیر و انتهای آن را اندازه گیری کنید.

۲. مشخص کنید که محور مرکزی یا کدام لبه سینی باید در امتداد مسیر باقی بماند.

۳. جهت مشاهده را مطابق کاتالوگ سازنده یا نقشه پروژه تعیین کنید.

۴. ارتفاع دیواره، شکل لبه ها و نوع اتصال دو سینی را بررسی کنید.

۵. فضای موجود برای نصب تبدیل سینی کابل و هماهنگی آن با ساپورت ها و تجهیزات مجاور را در نظر بگیرید.

۶. قبل از سفارش تعداد بالا، مشخصات فنی قطعه را با نقشه اجرایی تطبیق دهید.

اگر قطعه سفارشی است یا مسیر پیچیدگی زیادی دارد، ارسال نقشه ای که عرض ابتدا و انتها، جهت حرکت کابل ها و لبه ثابت را مشخص کرده باشد، احتمال خطا را کاهش می دهد.

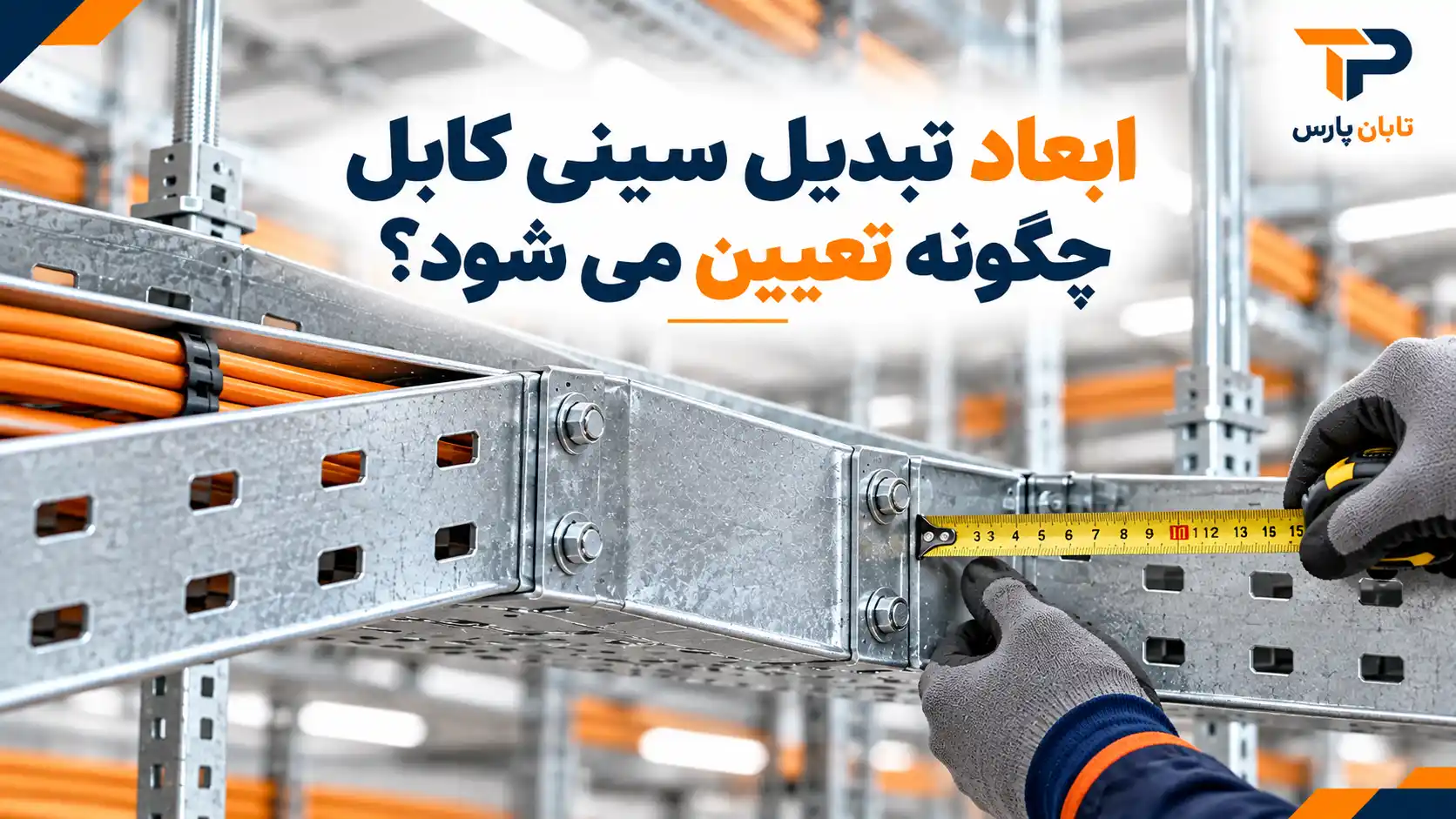

ابعاد تبدیل سینی کابل چگونه تعیین می شود؟

ابعاد تبدیل براساس مشخصات دو سینی متصل شونده و شرایط مسیر تعیین می شود. عرض سینی در ابتدا و انتها، طول تبدیل، ارتفاع دیواره و ضخامت ورق از مهم ترین مشخصات فنی این قطعه هستند.

برای نمونه، در اتصال سینی ۳۰ سانتی متری به سینی ۲۰ سانتی متری، تبدیل باید در سمت اول با عرض ۳۰ سانتی متر و در سمت دوم با عرض ۲۰ سانتی متر سازگار باشد. با این حال، طول مناسب تبدیل را نمی توان برای تمام پروژه ها یکسان در نظر گرفت؛ این اندازه باید با نقشه، طراحی قطعه و فضای نصب هماهنگ باشد.

انتخاب ضخامت ورق و مشخصات مکانیکی باید با توجه به وزن کابل ها، فاصله ساپورت ها، نوع سیستم و الزامات پروژه انجام شود. نمی توان یک ضخامت یا طول مشخص را برای تمام تبدیل ها مناسب دانست.

جنس و پوشش مناسب برای تبدیل سینی کابل

جنس تبدیل باید با مشخصات سینی های مجاور و شرایط محیطی محل نصب هماهنگ باشد. در بسیاری از سیستم های مدیریت کابل از قطعات فولادی با پوشش گالوانیزه استفاده می شود، اما انتخاب نهایی به رطوبت، شرایط خوردگی، فضای داخلی یا بیرونی و مشخصات فنی پروژه بستگی دارد.

در زمان انتخاب جنس و پوشش، به موارد زیر توجه کنید:

• هماهنگی جنس و پوشش تبدیل با سینی های مجاور
• مقاومت در برابر خوردگی متناسب با محیط نصب
• کیفیت لبه های برش خورده و نبود پلیسه خطرناک
• سازگاری ابعاد، ضخامت ورق و اتصالات با نقشه پروژه

اگر در بخش های مختلف مسیر از سینی کابل فلزی و نردبان کابل استفاده می شود، باید سازگاری اتصالات هر سیستم به صورت جداگانه بررسی شود. تبدیل مخصوص یک ساختار لزوما برای سیستم دیگر قابل استفاده نیست؛ زیرا شکل کف، ارتفاع دیواره و روش اتصال ممکن است متفاوت باشد.

تفاوت تبدیل سینی کابل با زانویی، سه راهی و رابط مستقیم

شناخت وظیفه هر اتصال کمک می کند قطعه مناسب را برای بخش مورد نظر انتخاب کنید. اگر هدف تغییر عرض است، تبدیل سینی کابل کاربرد دارد؛ اما اگر مسیر نیاز به تغییر جهت یا ایجاد انشعاب داشته باشد، باید اتصال متناسب با همان عملکرد انتخاب شود.

تبدیل سینی کابل را نباید به جای زانویی یا سه راهی انتخاب کرد. همچنین اگر مسیر علاوه بر تغییر عرض، تغییر ارتفاع یا جهت هم دارد، لازم است ترتیب و نوع اتصالات با توجه به نقشه اجرایی بررسی شود.

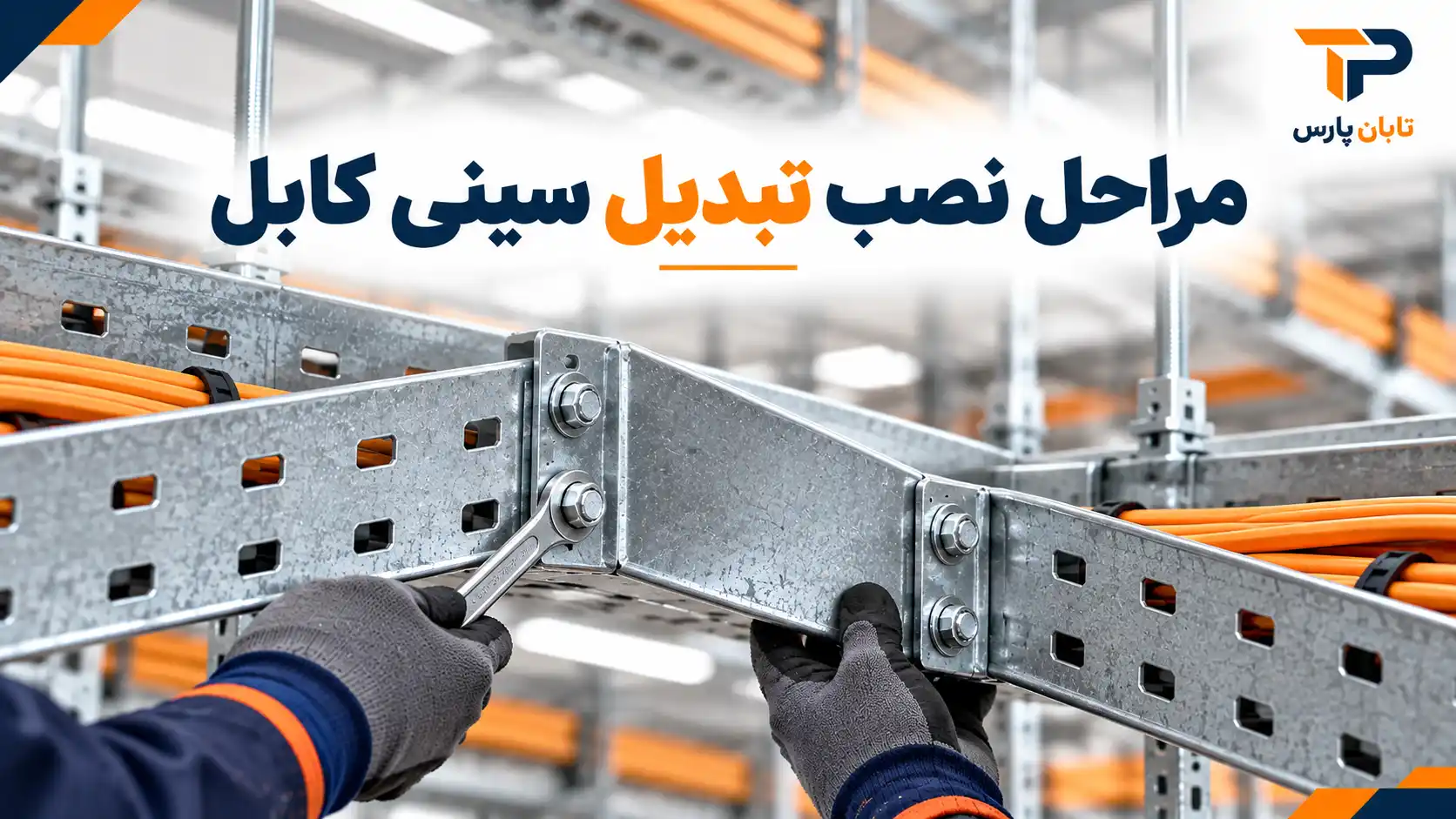

مراحل نصب تبدیل سینی کابل

نصب تبدیل باید به شکلی انجام شود که دو بخش سینی به درستی به هم متصل شوند و مسیر کابل کشی با نقشه اجرایی مطابقت داشته باشد. مراحل زیر راهنمای عمومی نصب است و جزئیات نهایی باید براساس دستورالعمل سازنده و الزامات پروژه انجام شود.

۱. آماده سازی مسیر

پیش از نصب، محل اتصال، عرض دو سینی، موقعیت ساپورت ها و فضای موجود را بررسی کنید. اگر مسیر کنار دیوار یا ستون قرار دارد، جهت تغییر عرض باید از قبل مشخص شده باشد.

۲. بررسی ابعاد و جهت قطعه

عرض ابتدا و انتهای تبدیل را با سینی ها تطبیق دهید. در مدل های چپ و راست، جهت قطعه را براساس نقشه و تعریف سازنده کنترل کنید تا لبه ها در محل اتصال جابه جا نشوند.

۳. اتصال تبدیل به سینی ها

قطعه را با اتصالات سازگار و مطابق دستورالعمل نصب به دو بخش سینی متصل کنید. از وارد کردن فشار برای جبران اختلاف ابعاد یا استفاده از سوراخ کاری غیراصولی خودداری کنید؛ زیرا این کار ممکن است استحکام و کیفیت اتصال را تحت تاثیر قرار دهد.

۴. بررسی ساپورت ها و لبه ها

پس از اتصال، موقعیت ساپورت ها، استحکام اتصالات و وضعیت لبه ها را بررسی کنید. هیچ لبه تیز یا پلیسه ای نباید در مسیر عبور کابل باقی بماند. محل و ظرفیت ساپورت ها نیز باید مطابق الزامات مکانیکی پروژه تعیین شود.

۵. کنترل نهایی پیش از عبور کابل

پیش از قرار دادن کابل ها، هم راستایی مسیر، سازگاری پوشش ها و نبود مانع در محل اتصال را بررسی کنید. در سیستم های فلزی، پیوستگی الکتریکی و الزامات اتصال زمین نیز باید مطابق مشخصات فنی پروژه کنترل شوند.

چه عواملی بر قیمت تبدیل سینی کابل تاثیر می گذارند؟

قیمت تبدیل سینی کابل به مشخصات فنی، جنس ورق و شرایط سفارش بستگی دارد. به همین دلیل، برای مقایسه قیمت ها باید مطمئن شوید که پیشنهادها از نظر ابعاد، ضخامت، پوشش و نوع اتصال قابل مقایسه هستند.

مهم ترین عوامل موثر بر قیمت عبارت اند از:

• عرض ابتدا و انتهای تبدیل
• طول و شکل هندسی قطعه
• ضخامت ورق و جنس ماده اولیه
• نوع پوشش محافظ
• ارتفاع دیواره و ساختار اتصال
• تعداد قطعات مورد سفارش
• نیاز به ساخت سفارشی براساس نقشه
• نیاز به درب یا متعلقات اتصال

برای استعلام دقیق، بهتر است ابعاد دو سینی، نوع تبدیل، جنس و پوشش مورد نیاز و تعداد قطعات را اعلام کنید. اگر مسیر نصب محدودیت فضایی دارد، نقشه محل اجرا نیز می تواند به انتخاب صحیح تر و کاهش احتمال دوباره کاری کمک کند.

نکات مهم برای سفارش تبدیل سینی کابل

برای اینکه تبدیل انتخاب شده با سیستم موجود سازگار باشد، پیش از ثبت سفارش مشخصات فنی نردبان کابل را به صورت کامل تعیین کنید. صرف اعلام عرض نردبان کابل برای ساخت یا انتخاب قطعه کافی نیست؛ زیرا جهت تغییر عرض، ارتفاع دیواره، نوع اتصال و پوشش نیز بر سازگاری تبدیل با مسیر کابل کشی اثر می گذارند.

پیش از سفارش، این موارد را آماده کنید:

• عرض سینی در هر دو سمت
• نوع تبدیل: مستقیم، چپ یا راست
• جهت مشاهده و لبه ای که باید هم راستا بماند
• ارتفاع دیواره و ضخامت ورق
• جنس و نوع پوشش
• طول مورد نیاز طبق نقشه
• نوع اتصال و نیاز به درب
• تعداد قطعات و شرایط نصب

اگر سیستم کابل کشی از چند نوع تجهیز تشکیل شده است، سازگاری تبدیل با سایر بخش ها را نیز بررسی کنید. برای مثال، در بخش هایی که از لوله فولادی برق گالوانیزه سرد استفاده می شود، اتصال به مسیر سینی باید براساس طراحی و تجهیزات مناسب انجام شود؛ نباید فرض کرد که تبدیل سینی به تنهایی برای اتصال دو سیستم متفاوت کافی است.

در انتخاب کابل های عبوری نیز نوع، قطر و تعداد کابل ها باید با ظرفیت مسیر هماهنگ باشند. برای نمونه، مشخصات سیم و کابل اعتماد البرز یا سیم و کابل پرتو الکتریک باید براساس نیاز الکتریکی پروژه بررسی شود و انتخاب عرض سینی نیز با توجه به ابعاد واقعی کابل ها و نحوه چیدمان آنها انجام گیرد.

در تاسیسات ساختمانی، تجهیزات کنترلی مانند کلید لمسی مایا و کلید لمسی نستک نیز بخشی از مجموعه تجهیزات برق هستند؛ با این حال، انتخاب کلید با انتخاب اتصالات مکانیکی مسیر کابل کشی متفاوت است و هر بخش باید براساس کاربرد و مشخصات فنی خودش بررسی شود.

پرسش های متداول درباره تبدیل سینی کابل

۱. آیا تبدیل سینی کابل برای افزایش عرض هم استفاده می شود؟

تبدیل های متداول این مقاله برای اتصال دو عرض متفاوت در مسیر طراحی می شوند و اغلب به صورت کاهش عرض از سینی بزرگ تر به سینی کوچک تر شناخته می شوند. اگر مسیر نیاز به افزایش عرض دارد، باید سازگاری هندسی قطعه و امکان استفاده از آن در جهت مورد نظر را از روی نقشه و مشخصات سازنده بررسی کرد.

۲. آیا برای هر عرض سینی کابل، تبدیل آماده وجود دارد؟

موجود بودن تبدیل به محدوده ابعادی و محصولات سازنده بستگی دارد. برخی ترکیب های عرض به صورت استاندارد عرضه می شوند و برای ابعاد خاص ممکن است ساخت سفارشی براساس نقشه لازم باشد.

۳. آیا تبدیل سینی کابل به درب جداگانه نیاز دارد؟

این موضوع به ساختار سیستم و شرایط پروژه بستگی دارد. اگر مسیر باید پوشیده باشد، باید بررسی شود که درب مناسب برای تبدیل وجود دارد یا لازم است همراه قطعه سفارش داده شود. سازگاری درب با عرض ها و شکل هندسی تبدیل نیز اهمیت دارد.

۴. برای انتخاب تبدیل در مسیر دارای کابل های متعدد چه نکته ای مهم تر است؟

علاوه بر عرض سینی، باید قطر و تعداد کابل ها، نحوه چیدمان، فضای مورد نیاز برای عبور و الزامات حرارتی و مکانیکی بررسی شوند. کاهش عرض مسیر نباید باعث تراکم نامناسب کابل ها یا ایجاد محدودیت در نصب و نگهداری شود.

جمع بندی تبدیل سینی کابل

تبدیل سینی کابل برای اتصال دو بخش از مسیر کابل کشی با عرض متفاوت استفاده می شود و در مدل های مستقیم، چپ و راست در دسترس است. تبدیل مستقیم کاهش عرض را به صورت متقارن انجام می دهد و محور مرکزی را حفظ می کند؛ اما مدل های چپ و راست برای تغییر عرض یک طرفه و هماهنگی با شرایط مسیر به کار می روند.

برای انتخاب تبدیل مناسب، عرض ابتدا و انتها، جهت قطعه، ارتفاع دیواره، طول، جنس، پوشش و نوع اتصال را بررسی کنید. همچنین هماهنگی با ساپورت ها، فضای نصب و مشخصات کابل های عبوری اهمیت دارد.
