جدول سایز لوله فولادی برق یکی از مهم ترین اطلاعات برای انتخاب صحیح لوله در سیم کشی ساختمان، تابلو برق، پروژه های صنعتی و تاسیسات الکتریکی است. لوله های فولادی برق در بازار ایران معمولا با سایزهای PG11، PG13.۵، PG16، PG21، PG29، PG36، PG42 و PG48 شناخته می شوند و برای عبور و حفاظت سیم و کابل در مسیرهای مختلف به کار می روند. مهم ترین مشخصات هنگام انتخاب این لوله ها شامل قطر خارجی، قطر داخلی، ضخامت دیواره، طول شاخه و فضای قابل استفاده برای عبور کابل است. قطر خارجی سایزهای رایج PG11 تا PG48 به ترتیب از ۱۸.۶ تا ۵۹.۳ میلی متر است.
در این راهنما علاوه بر جدول کامل سایز لوله فولادی برق PG11 تا PG48، تفاوت سایز PG با میلی متر، روش محاسبه قطر داخلی، ظرفیت تقریبی عبور کابل، کاربرد هر سایز، تفاوت لوله PG با کاندوئیت های متریک و اشتباهات رایج هنگام انتخاب بررسی شده است. توجه داشته باشید که قطر داخلی واقعی فقط با دانستن قطر خارجی مشخص نمی شود و باید ضخامت دیواره نیز مشخص باشد؛ به همین دلیل در محصولاتی که ضخامت های مختلف دارند، قطر داخلی نیز تغییر می کند. لوله های PG در بازار ایران معمولا به صورت شاخه های ۳ متری عرضه می شوند، هرچند طول تولید بسته به سازنده و استاندارد محصول متفاوت است.
جدول کامل سایز لوله فولادی برق PG11 تا PG48
جدول زیر مهم ترین سایزهای رایج لوله فولادی برق PG را یکجا نشان می دهد. قطر خارجی بر اساس ابعاد رایج استاندارد PG درج شده است. برای قطر داخلی، فرمول قطر داخلی = قطر خارجی – ۲ × ضخامت دیواره استفاده می شود؛ بنابراین در سایزهایی که ضخامت متغیر دارند، یک بازه برای قطر داخلی ارائه شده است. در منابع فنی بازار، ضخامت لوله های PG11 تا PG29 معمولا حدود ۱ میلی متر و برای PG36 تا PG48 حدود ۱.۲۵ تا ۱.۵ میلی متر گزارش شده است.
| سایز لوله | قطر خارجی (mm) | ضخامت رایج (mm) | قطر داخلی تقریبی (mm) | طول شاخه رایج | کاربرد معمول |
|---|---|---|---|---|---|
| PG11 | 18.6 | 1 | 16.6 | ۳ متر | سیم کشی سبک و مسیرهای کم حجم |
| PG13.5 | 20.4 | 1 | 18.4 | ۳ متر | مدارهای برق و کابل های سبک |
| PG16 | 22.5 | 1 | 20.5 | ۳ متر | سیم و کابل های عمومی |
| PG21 | 28.3 | 1 | 26.3 | ۳ متر | چند رشته سیم و کابل متوسط |
| PG29 | 37 | 1 | 35 | ۳ متر | کابل های بیشتر و مسیرهای پرتراکم |
| PG36 | 47 | ۱.۲۵ تا ۱.۵ | ۴۴ تا ۴۴.۵ | ۳ متر | کابل های با قطر بالاتر |
| PG42 | 54 | ۱.۲۵ تا ۱.۵ | ۵۱ تا ۵۱.۵ | ۳ متر | مسیرهای کابل با حجم بالا |
| PG48 | 59.3 | ۱.۲۵ تا ۱.۵ | ۵۶.۳ تا ۵۶.۸ | ۳ متر | کابل های حجیم و چندگانه |
ابعاد خارجی PG11 تا PG48 در جداول فنی DIN ۴۰۴۳۰ به ترتیب ۱۸.۶، ۲۰.۴، ۲۲.۵، ۲۸.۳، ۳۷، ۴۷، ۵۴ و ۵۹.۳ میلی متر گزارش شده اند. طول شاخه ۳ متری نیز برای لوله های فولادی برق PG در بازار ایران بسیار رایج است.
سایز PG در لوله فولادی برق یعنی چه؟
PG یک سیستم نام گذاری برای رزوه و سایزبندی لوله ها و متعلقات برق است که در تجهیزات الکتریکی قدیمی و برخی محصولات موجود در بازار همچنان کاربرد دارد. در جداول فنی، PG با استاندارد DIN ۴۰۴۳۰ شناخته می شود و هر شماره PG با یک قطر خارجی مشخص ارتباط دارد. برای مثال، PG16 قطر خارجی حدود ۲۲.۵ میلی متر و PG21 قطر خارجی ۲۸.۳ میلی متر دارد. بنابراین عدد PG را نباید مستقیما برابر قطر خارجی لوله به میلی متر در نظر گرفت. برای نمونه PG29 به معنی لوله ای با قطر خارجی ۲۹ میلی متر نیست؛ قطر خارجی این سایز حدود ۳۷ میلی متر است.
این نکته یکی از رایج ترین اشتباهات هنگام خرید لوله فولادی برق است. کاربری که فقط عدد PG را ببیند ممکن است تصور کند PG21 یعنی قطر خارجی ۲۱ میلی متر، در حالی که قطر خارجی استاندارد این سایز حدود ۲۸.۳ میلی متر است. از طرف دیگر، قطر داخلی نیز از عدد PG به تنهایی قابل تشخیص نیست، زیرا ضخامت دیواره در تولیدات مختلف می تواند متفاوت باشد. بنابراین هنگام سفارش باید حداقل سایز PG، جنس و پوشش، ضخامت و طول شاخه مشخص شود.

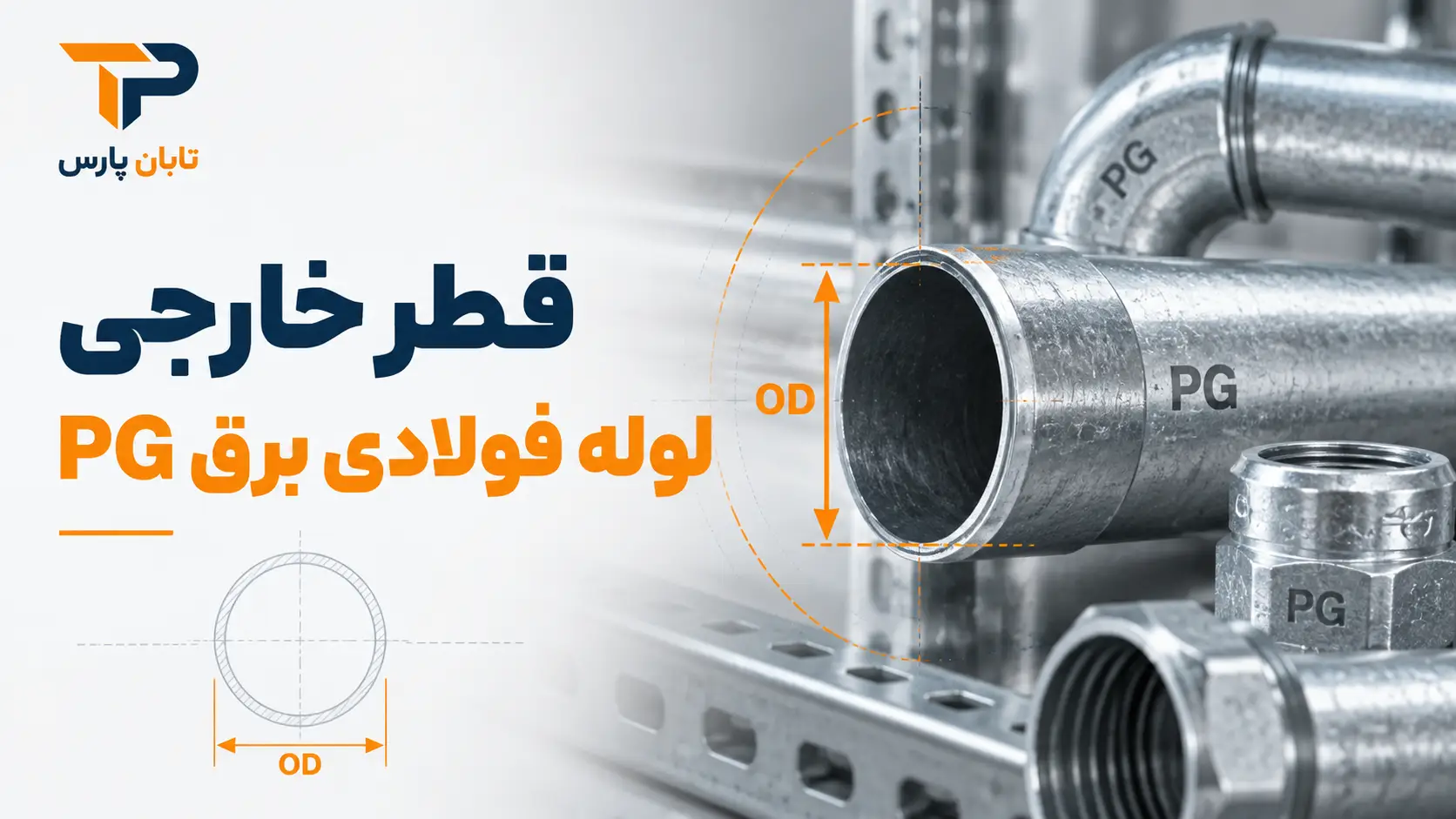

جدول قطر خارجی لوله فولادی برق PG
اگر هدف شما فقط مقایسه قطر خارجی لوله های فولادی برق است، جدول زیر سریع ترین پاسخ را ارائه می دهد:
| سایز PG | قطر خارجی |
|---|---|
| PG11 | 18.6 mm |
| PG13.5 | 20.4 mm |
| PG16 | 22.5 mm |
| PG21 | 28.3 mm |
| PG29 | 37 mm |
| PG36 | 47 mm |
| PG42 | 54 mm |
| PG48 | 59.3 mm |
این ابعاد در چند جدول فنی مستقل برای سایزبندی PG تکرار شده اند.
نکته مهم این است که قطر خارجی با قطر اسمی یا قطر داخلی یکی نیست. هنگام عبور کابل، فضای واقعی داخل لوله اهمیت دارد و برای محاسبه آن باید ضخامت دیواره را از قطر خارجی کم کرد. برای مثال، اگر یک لوله PG21 قطر خارجی ۲۸.۳ میلی متر و ضخامت دیواره ۱ میلی متر داشته باشد، قطر داخلی تئوری آن حدود ۲۶.۳ میلی متر خواهد بود. اگر ضخامت به ۱.۲ میلی متر برسد، قطر داخلی به حدود ۲۵.۹ میلی متر کاهش پیدا می کند.

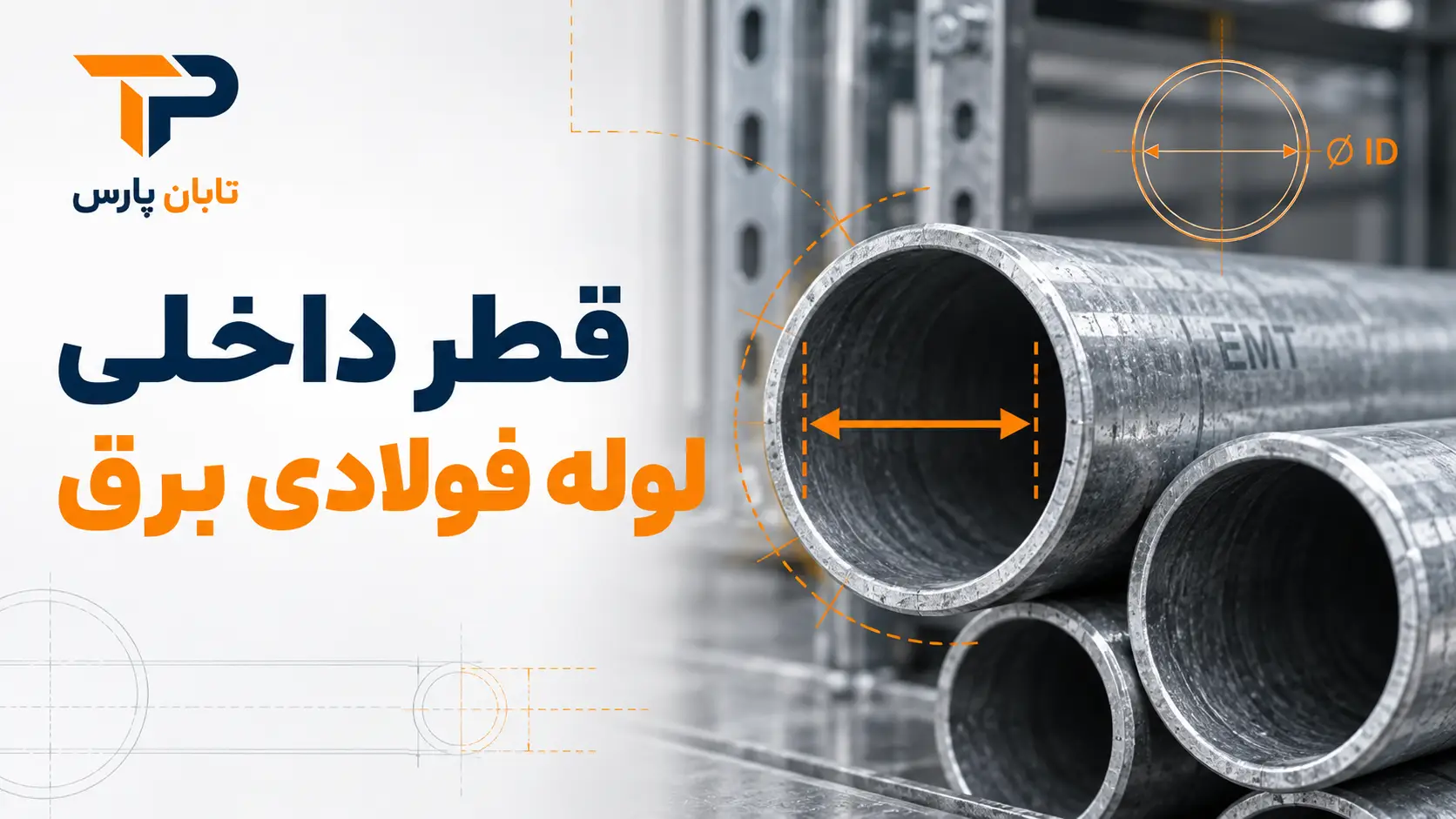

قطر داخلی لوله فولادی برق چگونه محاسبه می شود؟
برای محاسبه قطر داخلی لوله فولادی برق، از یک رابطه ساده استفاده می شود:
قطر داخلی = قطر خارجی – (۲ × ضخامت دیواره)
بنابراین اگر قطر خارجی لوله ۳۷ میلی متر و ضخامت دیواره ۱ میلی متر باشد:
۳۷ – (۲ × ۱) = ۳۵ میلی متر
در نتیجه قطر داخلی تئوری لوله حدود ۳۵ میلی متر است. اما اگر همان لوله با ضخامت ۱.۵ میلی متر تولید شود، قطر داخلی به:
۳۷ – (۲ × ۱.۵) = ۳۴ میلی متر
می رسد. به همین دلیل زمانی که در سایت های مختلف برای یک سایز PG قطر داخلی متفاوت مشاهده می کنید، ابتدا باید ضخامت دیواره را بررسی کنید. برخی جداول بازار برای PG13.۵ تا PG29 ضخامت ۱ یا ۱.۲ میلی متر و برای سایزهای بزرگ تر ضخامت های بیشتری اعلام کرده اند.
جدول قطر داخلی تقریبی لوله PG
| سایز | قطر خارجی | ضخامت ۱ mm | قطر داخلی با ضخامت ۱ mm | قطر داخلی با ضخامت ۱.۲ mm | قطر داخلی با ضخامت ۱.۵ mm |
|---|---|---|---|---|---|
| PG11 | 18.6 | 1 | 16.6 | 16.2 | 15.6 |
| PG13.5 | 20.4 | 1 | 18.4 | 18 | 17.4 |
| PG16 | 22.5 | 1 | 20.5 | 20.1 | 19.5 |
| PG21 | 28.3 | 1 | 26.3 | 25.9 | 25.3 |
| PG29 | 37 | 1 | 35 | 34.6 | 34 |
| PG36 | 47 | 1 | 45 | 44.6 | 44 |
| PG42 | 54 | 1 | 52 | 51.6 | 51 |
| PG48 | 59.3 | 1 | 57.3 | 56.9 | 56.3 |
این جدول محاسبات هندسی است و برای خرید، قطر داخلی واقعی محصول سازنده باید از دیتاشیت یا اندازه گیری خود لوله کنترل شود. برخی منابع بازار ضخامت PG36، PG42 و PG48 را ۱.۲۵ تا ۱.۵ میلی متر گزارش کرده اند؛ بنابراین ارائه یک عدد قطعی برای قطر داخلی این سایزها بدون مشخص کردن ضخامت، از نظر فنی دقیق نیست.
جدول ضخامت لوله فولادی برق PG
ضخامت لوله یکی از مشخصات مهمی است که مستقیما روی قطر داخلی، وزن، مقاومت مکانیکی و قیمت اثر می گذارد. در برخی تولیدات رایج، سایزهای کوچک تر با ضخامت حدود ۱ میلی متر و سایزهای بزرگ تر با ضخامت ۱.۲۵ تا ۱.۵ میلی متر تولید می شوند. با این حال، ضخامت نهایی باید بر اساس مشخصات تولیدکننده و استاندارد محصول خریداری شده بررسی شود.
| سایز | ضخامت رایج در برخی تولیدات |
|---|---|
| PG11 | حدود ۱ mm |
| PG13.5 | حدود ۱ mm |
| PG16 | حدود ۱ mm |
| PG21 | حدود ۱ mm |
| PG29 | حدود ۱ تا ۱.۲ mm |
| PG36 | حدود ۱.۲۵ تا ۱.۵ mm |
| PG42 | حدود ۱.۲۵ تا ۱.۵ mm |
| PG48 | حدود ۱.۲۵ تا ۱.۵ mm |
در یک جدول تولیدی نیز PG11 تا PG29 با ضخامت ۱ میلی متر و PG36 تا PG48 با ضخامت ۱.۲۵ تا ۱.۵ میلی متر ارائه شده است. در مقابل، بعضی تولیدکنندگان برای همین گروه سایزها ضخامت ۱.۲ یا ۱.۵ میلی متر عرضه می کنند؛ بنابراین برای پروژه های اجرایی بهتر است مشخصات واقعی محصول ملاک محاسبه قرار گیرد.
طول شاخه لوله فولادی برق چقدر است؟
طول شاخه لوله فولادی برق PG در بازار ایران معمولا ۳ متر است. مشخصات برخی عرضه کنندگان نیز لوله های PG را به صورت شاخه ۳ متری معرفی می کنند و برخی منابع فروش همین طول را برای محصولات PG اعلام کرده اند.
این موضوع با لوله های فولادی کاندوئیت با سایزبندی اینچی متفاوت است؛ کاندوئیت های فولادی در بازار معمولا در شاخه های حدود ۶ متری نیز عرضه می شوند. بنابراین هنگام خرید، صرفا عبارت «لوله فولادی برق» کافی نیست و باید سیستم سایزبندی PG یا کاندوئیت، طول شاخه و مشخصات محصول مشخص شود.
تعداد کابل قابل عبور از لوله فولادی برق چقدر است؟
تعداد کابل قابل عبور از یک لوله فولادی برق یک عدد ثابت برای هر سایز PG نیست. این مقدار به قطر واقعی کابل، تعداد رشته ها، نوع عایق، شکل قرارگیری کابل ها، شعاع خم و ضوابط پرشدگی لوله بستگی دارد. بنابراین عبارت هایی مانند «PG21 دقیقا ۱۰ کابل را عبور می دهد» بدون مشخص کردن نوع و قطر کابل، از نظر فنی قابل تعمیم نیست.
برای انتخاب اصولی، ابتدا قطر خارجی کابل یا کابل ها را از دیتاشیت سازنده بگیرید، سپس سطح مقطع داخلی لوله را محاسبه کنید و ضریب پرشدگی مجاز پروژه را در نظر بگیرید. در عمل نیز باید فضای کافی برای عبور و در صورت نیاز، تعویض یا اضافه کردن کابل باقی بماند. پر کردن بیش از حد لوله فقط به دلیل اینکه کابل ها از داخل آن عبور می کنند، انتخاب مناسبی نیست.
روش انتخاب سایز لوله فولادی برق بر اساس کابل
برای انتخاب سایز مناسب، این مراحل را انجام دهید:
- تعداد کابل ها را مشخص کنید.
- قطر خارجی واقعی هر کابل را از کاتالوگ بگیرید.
- مجموع سطح مقطع کابل ها را محاسبه کنید.
- ضریب پرشدگی مجاز را براساس استاندارد و نوع مسیر تعیین کنید.
- قطر داخلی لوله را بررسی کنید.
- سایزی را انتخاب کنید که فضای کافی برای کابل ها داشته باشد.
- مسیر خم ها و امکان سیم کشی مجدد را نیز در نظر بگیرید.
- در نهایت سایز PG را با مشخصات واقعی تولیدکننده تطبیق دهید.
برای مثال، اگر کابل ها ضخیم باشند اما تعداد آنها کم باشد، ممکن است PG29 انتخاب مناسبی باشد؛ در حالی که تعداد زیادی کابل باریک نیز به دلیل مجموع سطح مقطع به سایز بزرگ تری نیاز داشته باشند. بنابراین انتخاب لوله فقط براساس «تعداد کابل» انجام نمی شود.
کدام سایز لوله فولادی برق برای کابل های مختلف مناسب است؟
بهتر است به جای ارائه یک جدول قطعی برای «تعداد کابل»، ظرفیت را به شکل کاربردی بررسی کنیم:
| سایز | محدوده قطر داخلی تقریبی | کاربرد متداول |
|---|---|---|
| PG11 | حدود ۱۵.۶ تا ۱۶.۶ mm | مسیرهای سبک |
| PG13.5 | حدود ۱۷.۴ تا ۱۸.۴ mm | سیم و کابل های کم حجم |
| PG16 | حدود ۱۹.۵ تا ۲۰.۵ mm | مدارهای عمومی |
| PG21 | حدود ۲۵.۳ تا ۲۶.۳ mm | چند کابل با حجم متوسط |
| PG29 | حدود ۳۴ تا ۳۵ mm | مسیرهای پرتراکم تر |
| PG36 | حدود ۴۴ تا ۴۵ mm | کابل های با قطر بیشتر |
| PG42 | حدود ۵۱ تا ۵۲ mm | مجموعه کابل های حجیم |
| PG48 | حدود ۵۶.۳ تا ۵۷.۳ mm | مسیرهای پرحجم |
این مقادیر بر اساس قطر خارجی رایج و ضخامت های نمونه محاسبه شده اند و نباید به عنوان ظرفیت قطعی عبور کابل استفاده شوند. قطر کابل، نوع عایق و ضوابط پرشدگی باید در طراحی واقعی بررسی شوند.

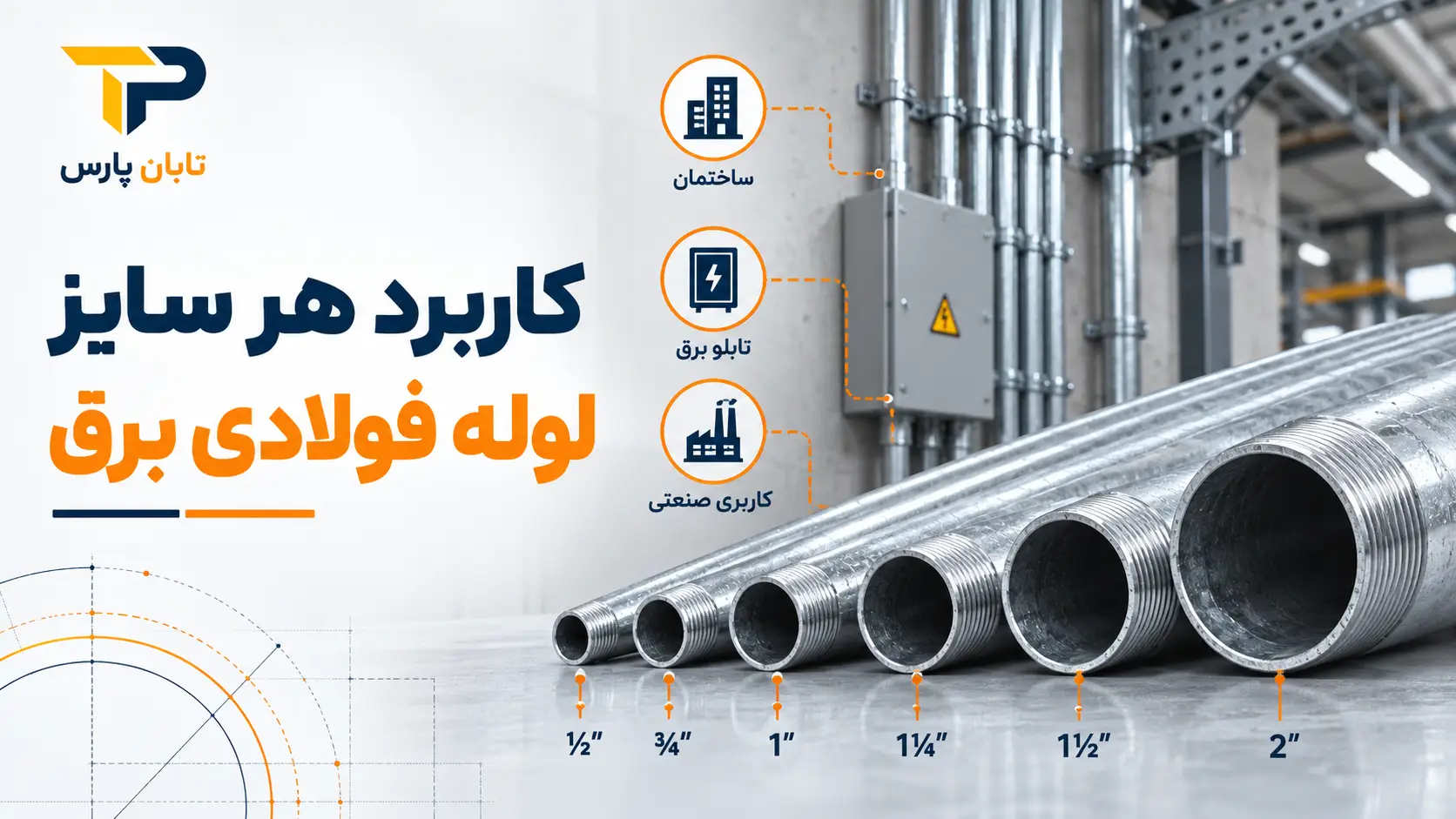

کاربرد هر سایز لوله فولادی برق
لوله فولادی برق PG11
PG11 یکی از کوچک ترین سایزهای رایج در خانواده PG است و قطر خارجی آن حدود ۱۸.۶ میلی متر است. این سایز برای مسیرهایی که حجم کابل کمی دارند و فضای نصب محدود است، کاربرد دارد. قطر داخلی واقعی آن به ضخامت دیواره وابسته است و در ضخامت ۱ میلی متر حدود ۱۶.۶ میلی متر خواهد بود.
لوله فولادی برق PG13.۵
PG13.۵ با قطر خارجی حدود ۲۰.۴ میلی متر یک سایز کوچک برای مسیرهای سیم و کابل با حجم محدود محسوب می شود. این سایز در پروژه هایی که نیاز به لوله فلزی جمع وجور دارند کاربرد دارد و مانند سایر سایزها باید ظرفیت داخلی واقعی قبل از اجرا بررسی شود.
لوله فولادی برق PG16
قطر خارجی PG16 حدود ۲۲.۵ میلی متر است. این سایز در پروژه های برق ساختمان و مسیرهای عمومی کاربرد زیادی دارد. در ضخامت ۱ میلی متر، قطر داخلی محاسباتی آن حدود ۲۰.۵ میلی متر خواهد بود.
لوله فولادی برق PG21
PG21 با قطر خارجی ۲۸.۳ میلی متر، فضای داخلی بیشتری نسبت به PG16 در اختیار قرار می دهد و برای مسیرهایی که حجم کابل متوسط دارند گزینه مناسب تری است. در ضخامت ۱ میلی متر، قطر داخلی محاسباتی آن حدود ۲۶.۳ میلی متر است.
لوله فولادی برق PG29
PG29 دارای قطر خارجی ۳۷ میلی متر است و برای مسیرهای کابل با حجم بیشتر نسبت به PG21 استفاده می شود. این سایز در پروژه هایی که چند کابل یا کابل های با قطر بیشتر باید در یک مسیر قرار گیرند، کاربرد بیشتری دارد.
لوله فولادی برق PG36
PG36 با قطر خارجی حدود ۴۷ میلی متر در دسته سایزهای بزرگ تر PG قرار می گیرد. در برخی تولیدات ضخامت این سایز حدود ۱.۲۵ تا ۱.۵ میلی متر گزارش شده است؛ بنابراین قطر داخلی آن بسته به ضخامت می تواند حدود ۴۴ تا ۴۴.۵ میلی متر باشد.
لوله فولادی برق PG42
قطر خارجی PG42 حدود ۵۴ میلی متر است. این سایز برای مسیرهایی که حجم کابل بالاتری دارند استفاده می شود و در تولیدات مختلف با ضخامت های متفاوت عرضه می شود. بنابراین قبل از انتخاب باید قطر داخلی واقعی محصول مشخص شود.
لوله فولادی برق PG48
PG48 بزرگ ترین سایز این جدول است و قطر خارجی آن حدود ۵۹.۳ میلی متر است. در ضخامت های ۱.۲۵ تا ۱.۵ میلی متر، قطر داخلی محاسباتی حدود ۵۶.۳ تا ۵۶.۸ میلی متر خواهد بود. این سایز برای مسیرهای کابل با حجم بالاتر استفاده می شود و انتخاب آن باید بر اساس محاسبه واقعی فضای مورد نیاز انجام شود.
تفاوت سایز PG با سایز میلی متر چیست؟
یکی از مهم ترین نکات در خرید لوله فولادی برق این است که سایز PG را نباید با قطر خارجی بر حسب میلی متر یکی دانست. برای نمونه:
- PG11 → قطر خارجی ۱۸.۶ mm
- PG13.۵ → قطر خارجی ۲۰.۴ mm
- PG16 → قطر خارجی ۲۲.۵ mm
- PG21 → قطر خارجی ۲۸.۳ mm
- PG29 → قطر خارجی ۳۷ mm
- PG36 → قطر خارجی ۴۷ mm
- PG42 → قطر خارجی ۵۴ mm
- PG48 → قطر خارجی ۵۹.۳ mm
این اعداد نشان می دهند که شماره PG یک «اندازه مستقیم بر حسب میلی متر» نیست. PG یک نام سایزی در سیستم مربوط به رزوه های الکتریکی است و جدول تبدیل آن باید هنگام خرید یا طراحی استفاده شود.
تفاوت لوله PG و لوله کاندوئیت متریک
لوله های فولادی برق در بازار با چند سیستم سایزبندی عرضه می شوند. PG یکی از سیستم های قدیمی و رایج در برخی محصولات است، در حالی که کاندوئیت های متریک با ابعاد اسمی مانند ۲۰، ۲۵، ۳۲، ۴۰، ۵۰ و ۶۳ میلی متر نیز عرضه می شوند. بنابراین PG21 را نباید معادل مستقیم کاندوئیت ۲۰ میلی متر دانست و PG29 نیز لزوما معادل یک سایز متریک خاص نیست.
این تفاوت هنگام خرید اتصالات اهمیت بیشتری پیدا می کند. بوشن، زانو، گلند، مهره، تبدیل و سایر متعلقات باید با سایز و رزوه همان سیستم سازگار باشند. استفاده از اتصال صرفا براساس نزدیک بودن قطر ظاهری می تواند باعث ناسازگاری رزوه و ایجاد مشکل در نصب شود.
تفاوت PG با NPT و متریک
PG، NPT و Metric سه سیستم متفاوت برای رزوه و سایزبندی هستند و نباید به جای یکدیگر استفاده شوند. PG بر اساس سیستم قدیمی DIN ۴۰۴۳۰ تعریف شده و در جداول فنی رزوه آن قطر خارجی، گام و تعداد دندانه مشخصی دارد. برای مثال PG21 قطر اصلی رزوه حدود ۲۸.۳ میلی متر و گام حدود ۱.۵۸۸ میلی متر دارد.
NPT یک سیستم رزوه متفاوت با هندسه و استاندارد جداگانه است و رزوه متریک نیز بر اساس میلی متر تعریف می شود. بنابراین اگر لوله PG خریداری کرده اید، اتصال یا گلند آن نیز باید از نظر نوع رزوه و سایز با PG سازگار باشد. صرفا نزدیک بودن قطر خارجی دو قطعه برای اتصال صحیح کافی نیست.
لوله فولادی برق گالوانیزه در چه سایزهایی تولید می شود؟
لوله های فولادی برق PG می توانند با پوشش های مختلف مانند گالوانیزه سرد، گالوانیزه گرم و در برخی کاربردها پوشش های رنگی یا مشکی عرضه شوند. انتخاب نوع پوشش به شرایط محیطی و سطح حفاظت مورد نیاز بستگی دارد. گالوانیزه گرم معمولا برای محیط هایی که مقاومت بالاتر در برابر خوردگی اهمیت دارد، گزینه مطلوب تری است.
در فهرست بهای تاسیسات برقی نیز لوله فولادی PG در سایزهای مختلف از جمله PG11، PG13.۵، PG16، PG21، PG29، PG36، PG42 و PG48 برای اجرای لوله کشی برق ذکر شده است.
اشتباهات رایج در انتخاب سایز لوله فولادی برق
یکی از اشتباهات رایج، انتخاب سایز براساس عدد PG است. برای مثال تصور اینکه PG29 یعنی قطر خارجی ۲۹ میلی متر کاملا اشتباه است. اشتباه دوم، محاسبه ظرفیت لوله بر اساس قطر خارجی است؛ در حالی که کابل ها در فضای داخلی قرار می گیرند و قطر داخلی واقعی اهمیت دارد.
اشتباه دیگر، نادیده گرفتن ضخامت دیواره است. یک PG29 با ضخامت ۱ میلی متر قطر داخلی حدود ۳۵ میلی متر دارد، اما همان قطر خارجی با ضخامت ۱.۵ میلی متر قطر داخلی حدود ۳۴ میلی متر خواهد داشت. این اختلاف برای برخی پروژه ها مهم است. همچنین نباید تمام فضای داخلی لوله را بدون در نظر گرفتن ضریب پرشدگی برای کابل ها در نظر گرفت.
برای انتخاب سایز لوله برق چه اطلاعاتی لازم است؟
قبل از سفارش، این اطلاعات را آماده کنید:
| اطلاعات مورد نیاز | دلیل اهمیت |
|---|---|
| تعداد کابل | تعیین حجم کلی مسیر |
| قطر خارجی کابل | محاسبه فضای مورد نیاز |
| نوع کابل | تعیین ساختار و شرایط نصب |
| طول مسیر | برآورد اجرای پروژه |
| تعداد خم ها | تاثیر بر سیم کشی |
| محل نصب | تعیین نوع حفاظت مورد نیاز |
| ضخامت لوله | تعیین قطر داخلی واقعی |
| نوع پوشش | مقاومت در برابر خوردگی |
| نوع اتصال | تعیین سازگاری رزوه |
| سایز PG | انتخاب مدل لوله |
این روش بسیار دقیق تر از انتخاب سایز براساس تجربه یا حدس است. به ویژه در پروژه های صنعتی، کابل های قدرت و مسیرهای پرتعداد، بهتر است سایز لوله پیش از خرید نهایی محاسبه و با مشخصات محصول تطبیق داده شود.

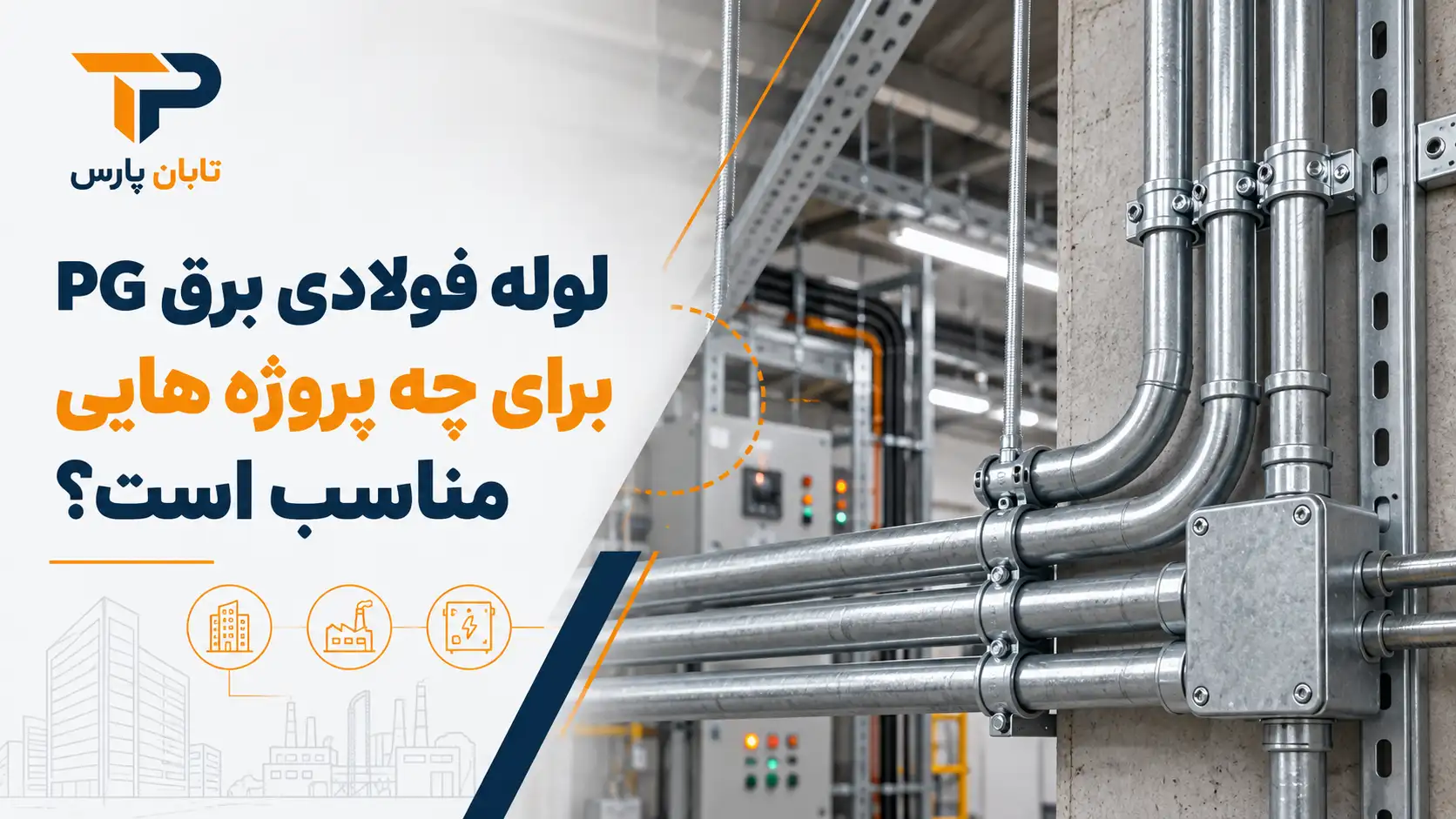

لوله فولادی برق PG برای چه پروژه هایی مناسب است؟
لوله فولادی برق برای ایجاد یک مسیر محافظ و منظم برای سیم و کابل در پروژه های ساختمانی، صنعتی و تاسیساتی کاربرد دارد. ساختار فلزی آن در برابر ضربه های مکانیکی نسبت به بسیاری از لوله های غیرفلزی مقاومت بیشتری ایجاد می کند و در محیط هایی که حفاظت مکانیکی کابل اهمیت دارد، انتخاب مناسبی است.
سایز PG نیز بر اساس حجم مسیر انتخاب می شود. سایزهای کوچک مانند PG11، PG13.۵ و PG16 برای مسیرهای کم حجم کاربرد دارند و سایزهای PG29، PG36، PG42 و PG48 برای مسیرهای بزرگ تر مناسب تر هستند. با این حال، سایز نهایی باید با محاسبه کابل ها و مشخصات واقعی لوله تعیین شود.
چرا قطر داخلی لوله فولادی برق مهم تر از قطر خارجی است؟
قطر خارجی برای انتخاب بست، سوراخ کاری، اتصالات و هماهنگی با فضای نصب اهمیت دارد، اما زمانی که موضوع عبور کابل مطرح است، قطر داخلی اهمیت مستقیم تری دارد. کابل باید داخل فضای مفید لوله قرار بگیرد و فضای کافی برای عبور و نصب باقی بماند.
به همین دلیل دو لوله با قطر خارجی یکسان اما ضخامت های متفاوت، ظرفیت داخلی یکسانی ندارند. این مسئله در سایزهای بزرگ تر و پروژه هایی که کابل های قطور داخل لوله قرار می گیرند، اهمیت بیشتری پیدا می کند. برای همین هنگام استعلام قیمت و مشخصات، بهتر است فقط «PG48» نپرسید؛ بلکه PG48 با چه ضخامت و چه پوششی؟ را مشخص کنید.
جدول خلاصه انتخاب سایز لوله فولادی برق
| سایز | قطر خارجی | قطر داخلی تقریبی* | سطح کاربرد |
|---|---|---|---|
| PG11 | 18.6 | 15.6–16.6 | سبک |
| PG13.5 | 20.4 | 17.4–18.4 | سبک |
| PG16 | 22.5 | 19.5–20.5 | سبک تا متوسط |
| PG21 | 28.3 | 25.3–26.3 | متوسط |
| PG29 | 37 | 34–35 | متوسط تا زیاد |
| PG36 | 47 | 44–45 | زیاد |
| PG42 | 54 | 51–52 | زیاد |
| PG48 | 59.3 | 56.3–57.3 | بسیار زیاد |
* قطر داخلی به ضخامت واقعی دیواره وابسته است و اعداد جدول برای ضخامت های نمونه محاسبه شده اند.
جمع بندی جدول سایز لوله فولادی برق
اگر هدف شما پیدا کردن سریع سایز لوله فولادی برق است، خانواده رایج PG از PG11 تا PG48 شامل هشت سایز اصلی PG11، PG13.۵، PG16، PG21، PG29، PG36، PG42 و PG48 است. قطر خارجی این سایزها به ترتیب ۱۸.۶، ۲۰.۴، ۲۲.۵، ۲۸.۳، ۳۷، ۴۷، ۵۴ و ۵۹.۳ میلی متر است.
اما برای انتخاب واقعی، فقط قطر خارجی کافی نیست. قطر داخلی، ضخامت دیواره، تعداد و قطر کابل، طول مسیر، تعداد خم ها، نوع پوشش و شرایط محیطی نیز باید بررسی شوند. قطر داخلی از رابطه قطر خارجی منهای دو برابر ضخامت به دست می آید و به همین دلیل برای یک سایز PG ممکن است بسته به ضخامت تولید، اعداد متفاوتی مشاهده شود. لوله های PG در بازار ایران نیز معمولا به صورت شاخه های ۳ متری عرضه می شوند.
بنابراین اگر قصد خرید لوله فولادی برق دارید، ابتدا نوع کابل و حجم مسیر را مشخص کنید، سپس قطر داخلی مورد نیاز را محاسبه کنید و در نهایت سایز PG مناسب را از جدول انتخاب کنید. همچنین برای جلوگیری از اشتباه، مشخصات سایز، ضخامت، پوشش، طول شاخه و نوع رزوه یا اتصالات را همزمان با سفارش کنترل کنید.
سوالات متداول درباره سایز لوله فولادی برق
سایزهای لوله فولادی برق کدامند؟
سایزهای رایج PG شامل PG11، PG13.۵، PG16، PG21، PG29، PG36، PG42 و PG48 هستند.
قطر خارجی PG21 چقدر است؟
قطر خارجی استاندارد PG21 حدود ۲۸.۳ میلی متر است. این عدد با قطر داخلی متفاوت است و ضخامت دیواره نیز باید برای محاسبه قطر داخلی در نظر گرفته شود.
قطر خارجی PG29 چقدر است؟
قطر خارجی PG29 حدود ۳۷ میلی متر است. با ضخامت دیواره ۱ میلی متر، قطر داخلی تئوری آن حدود ۳۵ میلی متر خواهد بود.
قطر خارجی PG48 چقدر است؟
قطر خارجی PG48 حدود ۵۹.۳ میلی متر است. قطر داخلی آن بسته به ضخامت دیواره تغییر می کند و با ضخامت ۱.۲۵ تا ۱.۵ میلی متر حدود ۵۶.۳ تا ۵۶.۸ میلی متر محاسبه می شود.
طول شاخه لوله فولادی برق PG چقدر است؟
طول رایج شاخه لوله های فولادی برق PG در بازار ایران ۳ متر است. البته هنگام خرید باید طول دقیق محصول سازنده بررسی شود.
آیا PG29 یعنی قطر لوله ۲۹ میلی متر است؟
خیر. عدد PG مستقیما قطر خارجی لوله بر حسب میلی متر نیست. برای مثال قطر خارجی PG29 حدود ۳۷ میلی متر است.
قطر داخلی لوله فولادی برق چگونه محاسبه می شود؟
قطر داخلی از کم کردن دو برابر ضخامت دیواره از قطر خارجی به دست می آید:
قطر داخلی = قطر خارجی – ۲ × ضخامت
برای مثال، PG29 با قطر خارجی ۳۷ میلی متر و ضخامت ۱ میلی متر، قطر داخلی تئوری ۳۵ میلی متر دارد.
برای چند کابل چه سایزی از لوله فولادی برق مناسب است؟
سایز لوله فقط براساس تعداد کابل انتخاب نمی شود. قطر خارجی هر کابل، مجموع سطح مقطع، ضریب پرشدگی مجاز، طول مسیر و تعداد خم ها نیز باید بررسی شوند. بنابراین برای انتخاب دقیق باید قطر واقعی کابل ها مشخص باشد.
PG11 بهتر است یا PG16؟
هیچ کدام به صورت مطلق بهتر نیستند. PG16 قطر داخلی و خارجی بزرگ تری دارد و زمانی انتخاب می شود که فضای بیشتری برای کابل لازم باشد. برای مسیر کم حجم، PG11 ممکن است انتخاب مناسب تری باشد.
تفاوت PG و کاندوئیت متریک چیست؟
PG و Metric دو سیستم سایزبندی متفاوت هستند. PG با سایزهایی مانند PG16 و PG21 شناخته می شود، در حالی که کاندوئیت متریک با اندازه هایی مانند ۲۰، ۲۵، ۳۲ و ۴۰ میلی متر عرضه می شود. اتصالات آنها نیز لزوما قابل جایگزینی مستقیم نیستند.
بهترین سایز لوله فولادی برق کدام است؟
بهترین سایز، بزرگ ترین سایز نیست؛ سایزی است که با قطر و تعداد کابل ها، ضریب پرشدگی، مسیر نصب و شرایط پروژه مطابقت داشته باشد. انتخاب بیش از حد کوچک عبور کابل را دشوار می کند و انتخاب بیش از حد بزرگ نیز هزینه و فضای نصب بیشتری نیاز دارد.
