انواع کابل شو برق برای ایجاد اتصال ایمن، استاندارد و مقاوم بین کابل و تجهیزات الکتریکی استفاده می شوند. کابل شو یکی از قطعات مهم در سیستم های برق صنعتی است که در انتهای کابل نصب شده و امکان اتصال کابل به تجهیزاتی مانند تابلو برق، شینه، کلیدهای قدرت، ترمینال ها و تجهیزات توزیع برق را فراهم می کند. تفاوت اصلی مدل های مختلف کابل شو به جنس، ساختار و کاربرد آنها مربوط می شود؛ به همین دلیل انتخاب بین کابل شو مسی، کابل شو آلومینیومی و کابل شو بی متال باید بر اساس نوع کابل، جنس محل اتصال و شرایط پروژه انجام شود.
بسیاری از مشکلات سیستم های برق مانند افزایش حرارت محل اتصال، افت جریان، جرقه زدن و کاهش عمر تجهیزات به دلیل انتخاب اشتباه یا نصب غیر اصولی کابل شو ایجاد می شود. به همین دلیل شناخت انواع کابل شو و تفاوت عملکرد هر مدل برای مهندسان برق، پیمانکاران و مجریان پروژه اهمیت زیادی دارد.
در این مقاله بررسی می کنیم انواع کابل شو برق چیست، کابل شو مسی چه کاربردی دارد، کابل شو آلومینیومی چه تفاوتی با مدل مسی دارد، کابل شو بی متال چه زمانی استفاده می شود و برای هر پروژه کدام مدل انتخاب مناسب تری است.
کابل شو برق چیست و چرا استفاده از آن اهمیت دارد؟
کابل شو برق یک قطعه فلزی رسانا است که برای اتصال انتهای کابل به تجهیزات الکتریکی مورد استفاده قرار می گیرد. این قطعه معمولا دارای یک بخش لوله ای شکل برای قرار گرفتن هادی کابل و یک قسمت تخت برای اتصال به پیچ یا شینه است. طراحی کابل شو باعث می شود سطح تماس بین کابل و تجهیزات افزایش پیدا کند و جریان برق با مقاومت کمتر منتقل شود.
در سیستم های برق، اتصال کابل یکی از حساس ترین بخش ها محسوب می شود؛ زیرا هرگونه ضعف در این قسمت می تواند عملکرد کل شبکه را تحت تاثیر قرار دهد. زمانی که کابل بدون استفاده از کابل شو به تجهیزات متصل شود، احتمال آسیب دیدن رشته های هادی، شل شدن اتصال و افزایش مقاومت الکتریکی بیشتر خواهد شد.
استفاده از کابل شو برق باعث می شود اتصال مکانیکی و الکتریکی بین کابل و تجهیز به شکل استاندارد انجام شود. این موضوع در پروژه هایی که جریان عبوری بالا است اهمیت بیشتری دارد؛ زیرا کوچک ترین افزایش مقاومت در محل اتصال می تواند باعث ایجاد حرارت و آسیب به تجهیزات شود.
در پروژه های صنعتی معمولا کابل شو در کنار تجهیزات مدیریت کابل استفاده می شود. برای مثال مسیر عبور کابل ها ممکن است توسط سینی کابل مدیریت شود تا علاوه بر اتصال مناسب، نظم و ایمنی سیستم کابل کشی نیز حفظ شود.

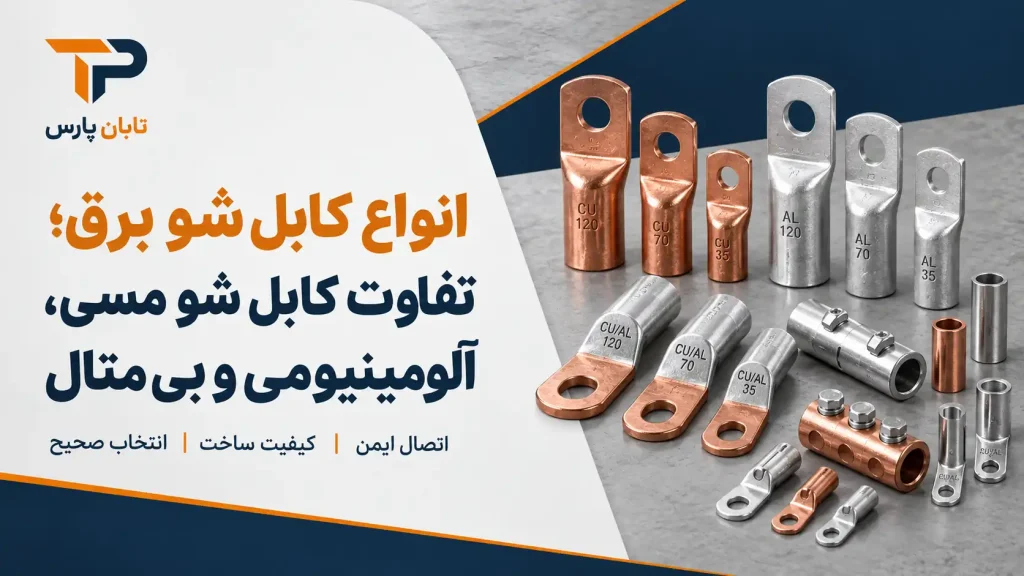

انواع کابل شو برق بر اساس جنس کدامند؟
انواع کابل شو برق معمولا بر اساس جنس فلز، نوع کابل مورد استفاده و شرایط نصب دسته بندی می شوند. هر جنس ویژگی های خاص خود را دارد و انتخاب نادرست می تواند باعث کاهش کیفیت اتصال شود.
مهم ترین مدل های کابل شو شامل کابل شو مسی، کابل شو آلومینیومی و کابل شو بی متال هستند. این سه مدل بیشترین کاربرد را در پروژه های برق صنعتی و ساختمانی دارند.
کابل شو مسی معمولا برای کابل هایی با هادی مسی استفاده می شود و به دلیل رسانایی بالا، گزینه مناسبی برای بسیاری از تجهیزات برق است. کابل شو آلومینیومی برای کابل های آلومینیومی طراحی شده و بیشتر در شبکه های توزیع برق استفاده می شود. کابل شو بی متال نیز برای شرایطی کاربرد دارد که کابل و محل اتصال از دو جنس متفاوت باشند.
جدول زیر تفاوت کلی انواع کابل شو برق را نشان می دهد:
| انواع کابل شو | جنس اصلی | کابل مناسب | کاربرد اصلی |
|---|---|---|---|
| کابل شو مسی | مس | کابل مسی | تابلو برق، تجهیزات صنعتی و سیستم قدرت |
| کابل شو آلومینیومی | آلومینیوم | کابل آلومینیومی | شبکه های توزیع و پروژه های اقتصادی |
| کابل شو بی متال | مس و آلومینیوم | کابل آلومینیومی با تجهیزات مسی | جلوگیری از مشکلات اتصال دو فلز متفاوت |
| کابل شو قلع اندود | مس با پوشش قلع | کابل مسی در شرایط خاص | افزایش مقاومت در محیط های مرطوب |

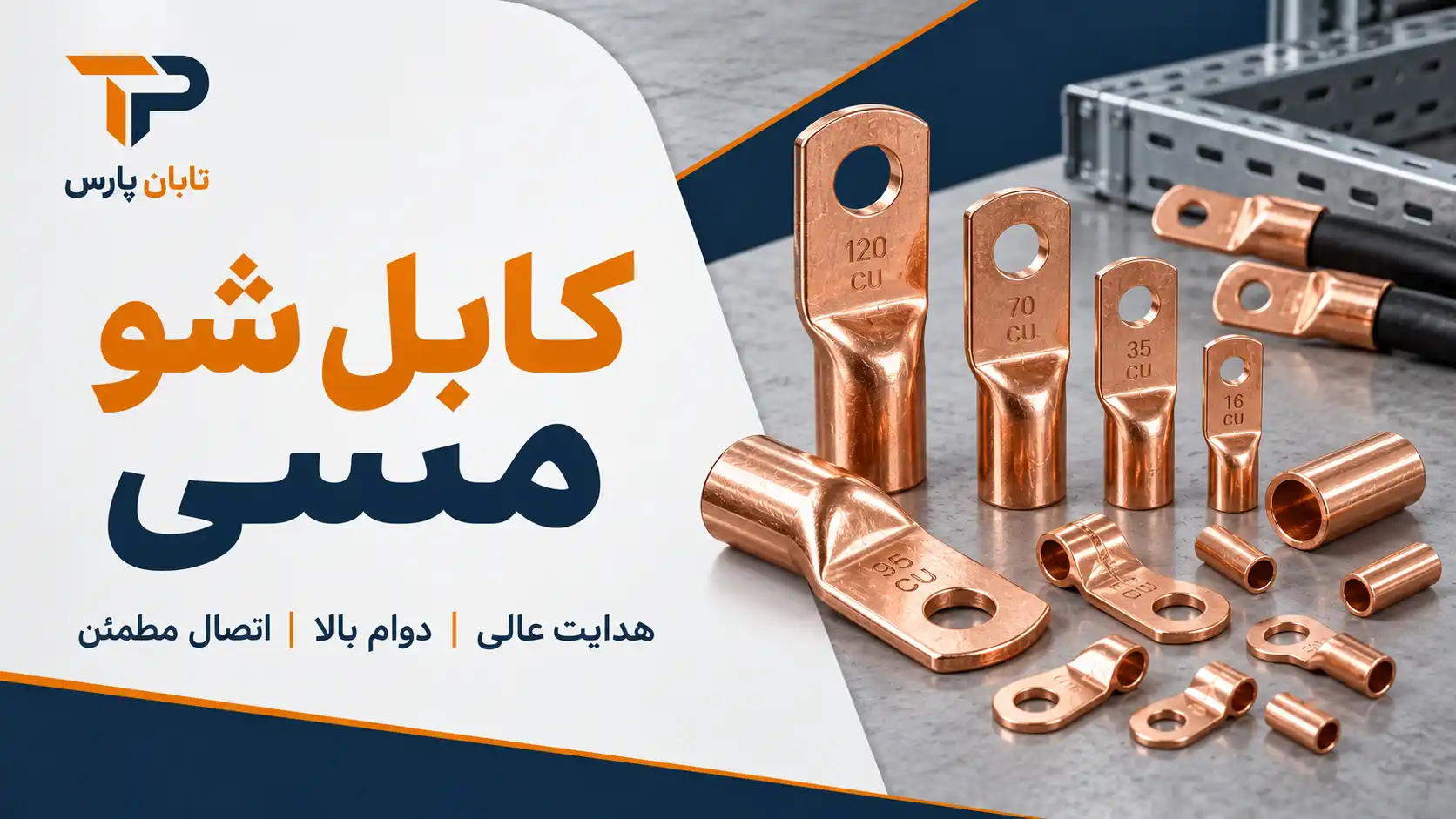

کابل شو مسی چیست و چه ویژگی هایی دارد؟
کابل شو مسی یکی از رایج ترین انواع کابل شو برق است که برای اتصال کابل های دارای هادی مسی استفاده می شود. مس به دلیل رسانایی الکتریکی بالا، مقاومت مناسب در برابر خوردگی و عملکرد پایدار، یکی از بهترین گزینه ها برای ساخت تجهیزات اتصال برق محسوب می شود.
این مدل کابل شو بیشتر در تابلوهای برق صنعتی، موتورخانه ها، کارخانه ها، تجهیزات قدرت و پروژه هایی که انتقال جریان اهمیت زیادی دارد استفاده می شود. هماهنگی بین جنس کابل و کابل شو باعث می شود اتصال نهایی کیفیت بیشتری داشته باشد و احتمال ایجاد مشکلاتی مانند گرم شدن محل اتصال کاهش پیدا کند.
یکی از مهم ترین مزایای کابل شو مسی، انتقال مناسب جریان در فضای محدود است. به همین دلیل در بسیاری از تابلوهای برق که فضای نصب محدود است، استفاده از کابل شو مسی انتخاب مناسبی محسوب می شود.
هنگام انتخاب کابل شو مسی باید به مواردی مانند سطح مقطع کابل، قطر سوراخ اتصال، تعداد سوراخ های کابل شو و شرایط محیطی توجه شود. انتخاب سایز اشتباه می تواند باعث کاهش سطح تماس و ایجاد اتصال ضعیف شود.
در پروژه هایی که تامین کابل مناسب اهمیت دارد، هماهنگی بین کابل و تجهیزات اتصال ضروری است. استفاده از محصولات استاندارد مانند سیم و کابل اعتماد البرز می تواند کیفیت نهایی سیستم برق را افزایش دهد.
مزایا و معایب کابل شو مسی
کابل شو مسی به دلیل ویژگی های فنی مناسب، یکی از پرکاربردترین مدل های موجود در بازار است؛ اما مانند هر محصول دیگری، محدودیت هایی نیز دارد.
مزایای مهم کابل شو مسی:
- رسانایی الکتریکی بالا
- مقاومت مناسب در برابر خوردگی
- انتقال جریان پایدار
- سازگاری مناسب با کابل های مسی
از مهم ترین محدودیت های کابل شو مسی می توان به قیمت بالاتر آن نسبت به برخی مدل های آلومینیومی اشاره کرد. همچنین وزن مس بیشتر است و در پروژه هایی که تعداد کابل ها زیاد است، ممکن است هزینه حمل و نصب افزایش پیدا کند.

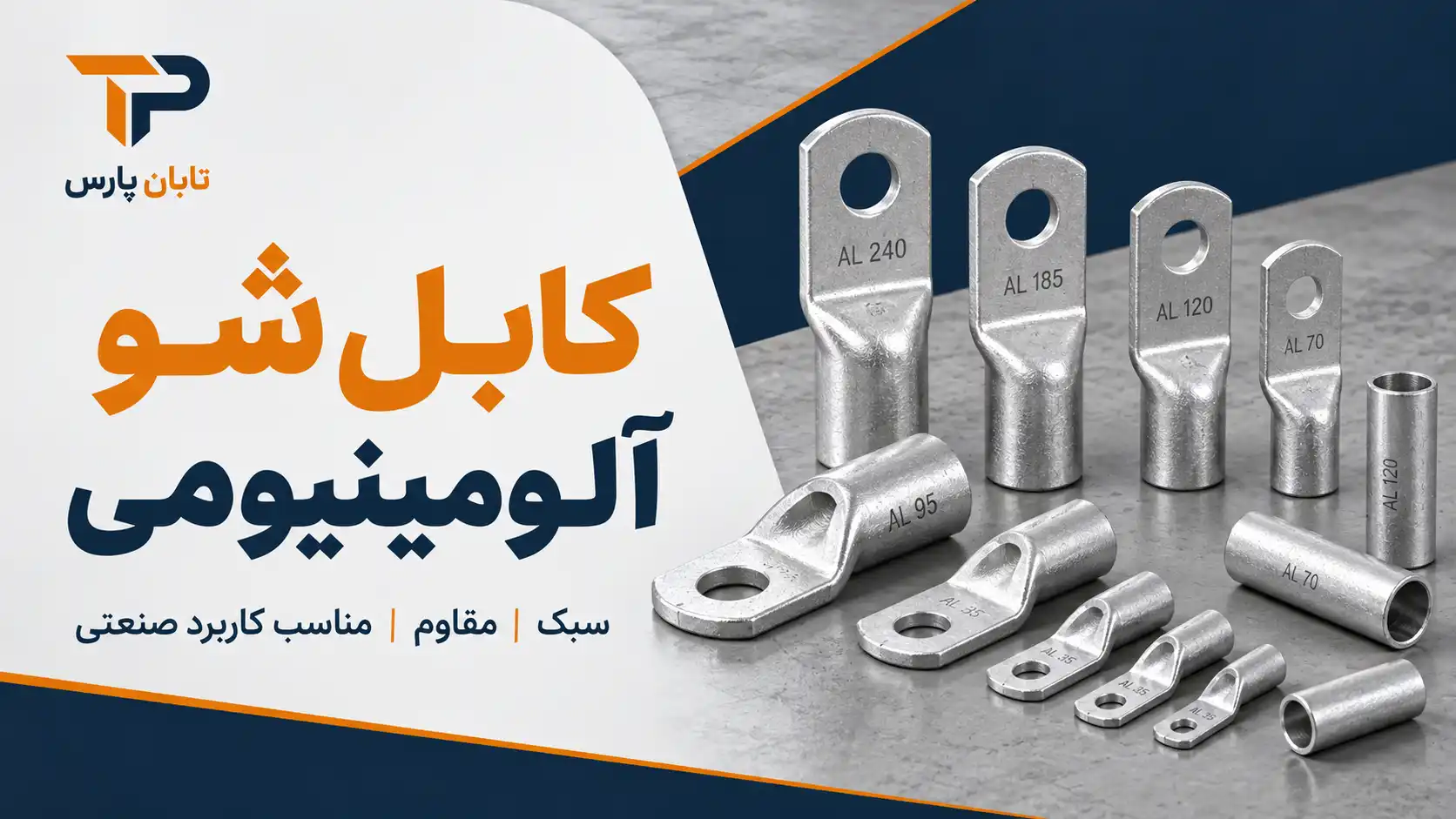

کابل شو آلومینیومی چیست و چه کاربردی دارد؟
کابل شو آلومینیومی یکی دیگر از مدل های پرکاربرد در بین انواع کابل شو برق است که برای اتصال کابل های دارای هادی آلومینیومی به تجهیزات الکتریکی استفاده می شود. آلومینیوم به دلیل وزن کمتر، قیمت اقتصادی تر و قابلیت استفاده در شبکه های توزیع برق، در بسیاری از پروژه های صنعتی و ساختمانی کاربرد دارد. به همین دلیل برای ایجاد یک اتصال استاندارد در کابل های آلومینیومی، استفاده از کابل شو آلومینیومی اهمیت زیادی دارد.
یکی از تفاوت های مهم کابل شو آلومینیومی با مدل مسی، ویژگی های فیزیکی و الکتریکی این دو فلز است. آلومینیوم رسانایی کمتری نسبت به مس دارد، اما وزن پایین تر آن باعث شده در بسیاری از پروژه های گسترده مانند شبکه های توزیع انرژی مورد استفاده قرار گیرد.
در هنگام استفاده از کابل شو آلومینیومی باید دقت شود که اتصال بین کابل و تجهیز به شکل استاندارد انجام شود؛ زیرا نصب غیر اصولی می تواند باعث افزایش مقاومت محل اتصال، ایجاد حرارت و کاهش عمر تجهیزات شود.
این نوع کابل شو بیشتر در پروژه هایی استفاده می شود که کابل آلومینیومی به تجهیزات آلومینیومی یا سیستم های مخصوص این نوع هادی متصل می شود. در پروژه های بزرگ برق، علاوه بر انتخاب کابل شو مناسب، محافظت از مسیر کابل نیز اهمیت زیادی دارد و استفاده از تجهیزاتی مانند نردبان کابل می تواند به نظم و ایمنی مسیر کابل کشی کمک کند.
مزایا و معایب کابل شو آلومینیومی
کابل شو آلومینیومی به دلیل ویژگی های خاص خود، در بسیاری از پروژه های برق مورد استفاده قرار می گیرد. انتخاب این مدل معمولا زمانی انجام می شود که کابل دارای هادی آلومینیومی باشد و شرایط پروژه با استفاده از این فلز سازگار باشد.
| ویژگی | کابل شو آلومینیومی |
|---|---|
| جنس | آلومینیوم |
| وزن | کمتر از مدل مسی |
| کاربرد اصلی | کابل های آلومینیومی |
| هزینه | اقتصادی تر از کابل شو مسی |
| کاربرد رایج | شبکه های توزیع برق و پروژه های بزرگ |
مهم ترین مزایای کابل شو آلومینیومی شامل وزن کمتر، قیمت مناسب تر و هماهنگی با کابل های آلومینیومی است. با این حال، این مدل نسبت به کابل شو مسی نیازمند دقت بیشتری در نصب است؛ زیرا آلومینیوم حساسیت بیشتری نسبت به شرایط اتصال دارد.
استفاده از خمیرهای مخصوص اتصال، رعایت استانداردهای نصب و انتخاب سایز مناسب می تواند کیفیت اتصال کابل شو آلومینیومی را افزایش دهد.

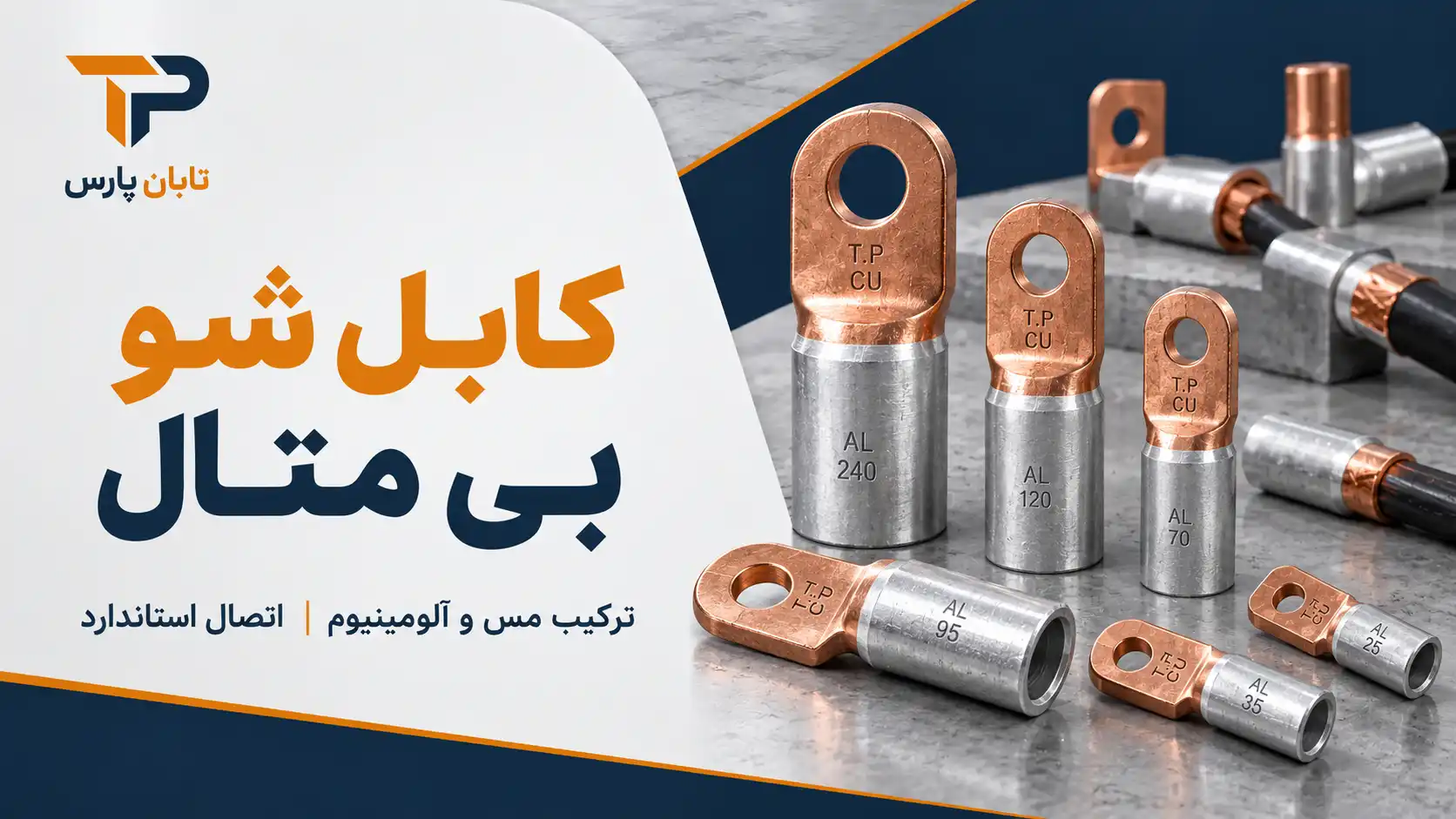

کابل شو بی متال چیست و چرا استفاده می شود؟
کابل شو بی متال یکی از مهم ترین انواع کابل شو برق برای اتصال کابل های آلومینیومی به تجهیزات مسی است. زمانی که یک کابل آلومینیومی قرار است به یک شینه، ترمینال یا تجهیز مسی متصل شود، استفاده از کابل شو معمولی می تواند باعث ایجاد مشکلاتی مانند خوردگی گالوانیکی شود.
خوردگی گالوانیکی زمانی رخ می دهد که دو فلز متفاوت مانند مس و آلومینیوم در شرایط خاص در تماس مستقیم قرار بگیرند. این اتفاق به مرور زمان باعث افزایش مقاومت اتصال، کاهش کیفیت انتقال جریان و ایجاد حرارت در محل اتصال می شود.
کابل شو بی متال با ترکیب دو بخش مسی و آلومینیومی، این مشکل را حل می کند. بخش آلومینیومی کابل شو با هادی کابل هماهنگ شده و قسمت مسی آن با تجهیز مورد نظر اتصال پیدا می کند.
این مدل کابل شو معمولا در پروژه های صنعتی، تابلوهای برق قدرت، شبکه های توزیع، کارخانه ها و سیستم هایی که کابل آلومینیومی با تجهیزات مسی ترکیب شده است استفاده می شود.
تفاوت کابل شو مسی و بی متال چیست؟
یکی از سوالات رایج هنگام خرید کابل شو، تفاوت بین کابل شو مسی و بی متال است. هر دو مدل برای ایجاد اتصال مطمئن استفاده می شوند اما کاربرد آنها متفاوت است.
کابل شو مسی زمانی بهترین انتخاب است که کابل و تجهیز هر دو از جنس مس باشند. در این شرایط هماهنگی جنس فلز باعث ایجاد اتصال پایدار و انتقال مناسب جریان می شود.
اما زمانی که کابل آلومینیومی باید به یک تجهیز مسی متصل شود، استفاده از کابل شو مسی گزینه مناسبی نیست؛ زیرا اختلاف جنس دو فلز می تواند در طول زمان باعث ایجاد مشکلات اتصال شود. در این شرایط کابل شو بی متال انتخاب استانداردتری خواهد بود.
جدول زیر تفاوت این دو مدل را بهتر نشان می دهد:
| مقایسه | کابل شو مسی | کابل شو بی متال |
|---|---|---|
| جنس | مس | مس و آلومینیوم |
| کابل مناسب | کابل مسی | کابل آلومینیومی |
| اتصال به تجهیزات مسی | مناسب | بسیار مناسب |
| جلوگیری از خوردگی دو فلز | محدود | عملکرد بهتر |
| کاربرد اصلی | سیستم های مسی | سیستم های ترکیبی |

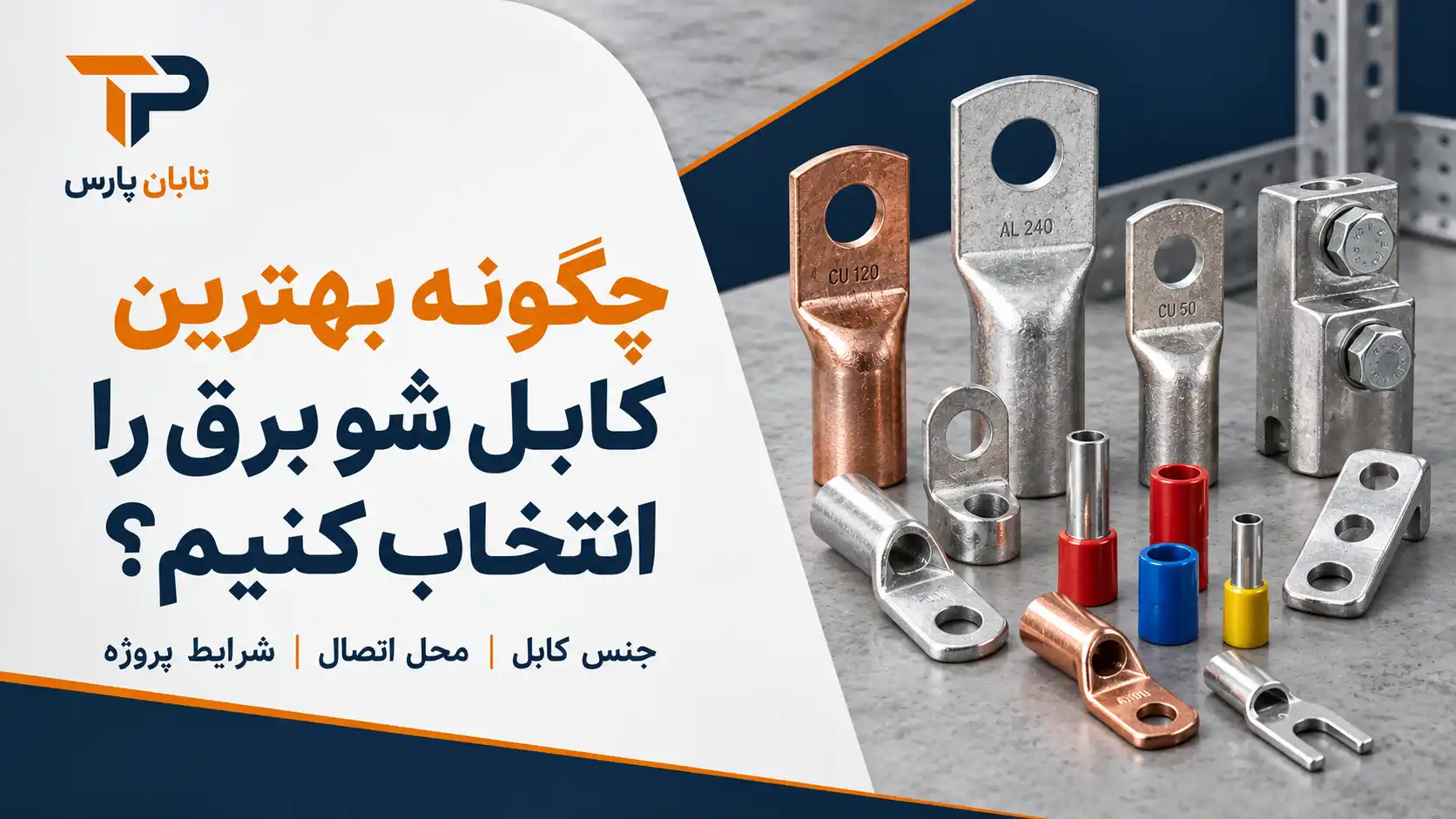

چگونه بهترین کابل شو برق را انتخاب کنیم؟
انتخاب بهترین کابل شو برق به شرایط پروژه، نوع کابل و تجهیزات مورد استفاده بستگی دارد. نمی توان یک مدل مشخص را برای تمام کاربردها مناسب دانست؛ زیرا هر پروژه نیازهای متفاوتی دارد.
برای انتخاب صحیح باید ابتدا مشخص شود کابل مورد استفاده مسی است یا آلومینیومی. پس از آن باید سایز کابل، مقدار جریان عبوری، نوع اتصال و شرایط محیطی بررسی شود.
در جدول زیر مهم ترین عوامل انتخاب کابل شو را مشاهده می کنید:
| عامل انتخاب | اهمیت |
|---|---|
| جنس کابل | تعیین کننده نوع کابل شو |
| سطح مقطع کابل | مشخص کننده سایز کابل شو |
| مقدار جریان | تاثیرگذار روی ضخامت و کیفیت اتصال |
| شرایط محیطی | تعیین کننده نیاز به پوشش محافظ |
| نوع تجهیز | مشخص کننده مدل اتصال |
در پروژه های حرفه ای برق، انتخاب کابل شو باید همراه با بررسی سایر تجهیزات انجام شود. برای مثال در سیستم هایی که کابل ها در مسیرهای فلزی عبور داده می شوند، استفاده از سینی کابل فلزی می تواند باعث افزایش نظم، حفاظت مکانیکی و کاهش آسیب های احتمالی شود.
جدول سایز کابل شو برق و نحوه انتخاب آن
یکی از مهم ترین موارد هنگام خرید کابل شو، انتخاب سایز مناسب است. سایز کابل شو باید با سطح مقطع کابل هماهنگ باشد تا هادی کابل به درستی داخل قسمت ورودی قرار گیرد.
انتخاب اشتباه سایز کابل شو می تواند باعث ایجاد اتصال ضعیف شود. اگر کابل شو کوچک باشد، کابل به درستی داخل آن قرار نمی گیرد و اگر بیش از اندازه بزرگ باشد، سطح تماس مناسب ایجاد نخواهد شد.
| سایز کابل شو | سطح مقطع کابل | کاربرد |
|---|---|---|
| ۶ تا ۱۶ | کابل های سبک | تابلوهای کوچک و کنترل |
| ۲۵ تا ۵۰ | کابل های متوسط | تجهیزات صنعتی عمومی |
| ۷۰ تا ۱۲۰ | کابل های قدرت | تابلوهای اصلی برق |
| ۱۵۰ تا ۲۴۰ | کابل های جریان بالا | کارخانه ها و صنایع |
| بالاتر از ۳۰۰ | کابل های سنگین | پروژه های بزرگ انرژی |
برای انتخاب دقیق سایز کابل شو باید علاوه بر عدد درج شده روی محصول، شرایط واقعی پروژه نیز بررسی شود.
راهنمای خرید کابل شو برق مناسب برای پروژه
خرید کابل شو مناسب نیازمند بررسی دقیق شرایط پروژه است. انتخاب محصول درست باید بر اساس نوع کابل، محل نصب، مقدار جریان عبوری و نوع تجهیز انجام شود. بسیاری از مشکلاتی که در سیستم های برق ایجاد می شوند، به دلیل انتخاب اشتباه کابل شو یا استفاده از محصول نامتناسب با کابل به وجود می آیند.
قبل از خرید کابل شو باید مشخص شود که کابل مورد استفاده دارای هادی مسی است یا آلومینیومی. پس از آن باید سایز کابل، نوع اتصال مورد نیاز و شرایط محیطی بررسی شود.
برای مثال، در پروژه ای که کابل آلومینیومی به یک شینه مسی متصل می شود، استفاده از کابل شو مسی انتخاب مناسبی نیست و باید از کابل شو بی متال استفاده شود. همچنین در محیط هایی که رطوبت یا عوامل خورنده وجود دارد، استفاده از مدل های مقاوم تر مانند کابل شو قلع اندود می تواند عمر اتصال را افزایش دهد.
در زمان خرید کابل شو بهتر است موارد زیر بررسی شود:
- هماهنگی جنس کابل با جنس کابل شو
- انتخاب سایز مناسب بر اساس سطح مقطع کابل
- بررسی استاندارد و کیفیت ساخت محصول
- توجه به شرایط محیط نصب
- انتخاب برند معتبر و قابل اعتماد
همچنین انتخاب کابل مناسب در کنار کابل شو اهمیت زیادی دارد. استفاده از محصولات استاندارد مانند سیم و کابل پرتو الکتریک می تواند باعث شود سیستم انتقال برق عملکرد بهتر و ایمن تری داشته باشد.

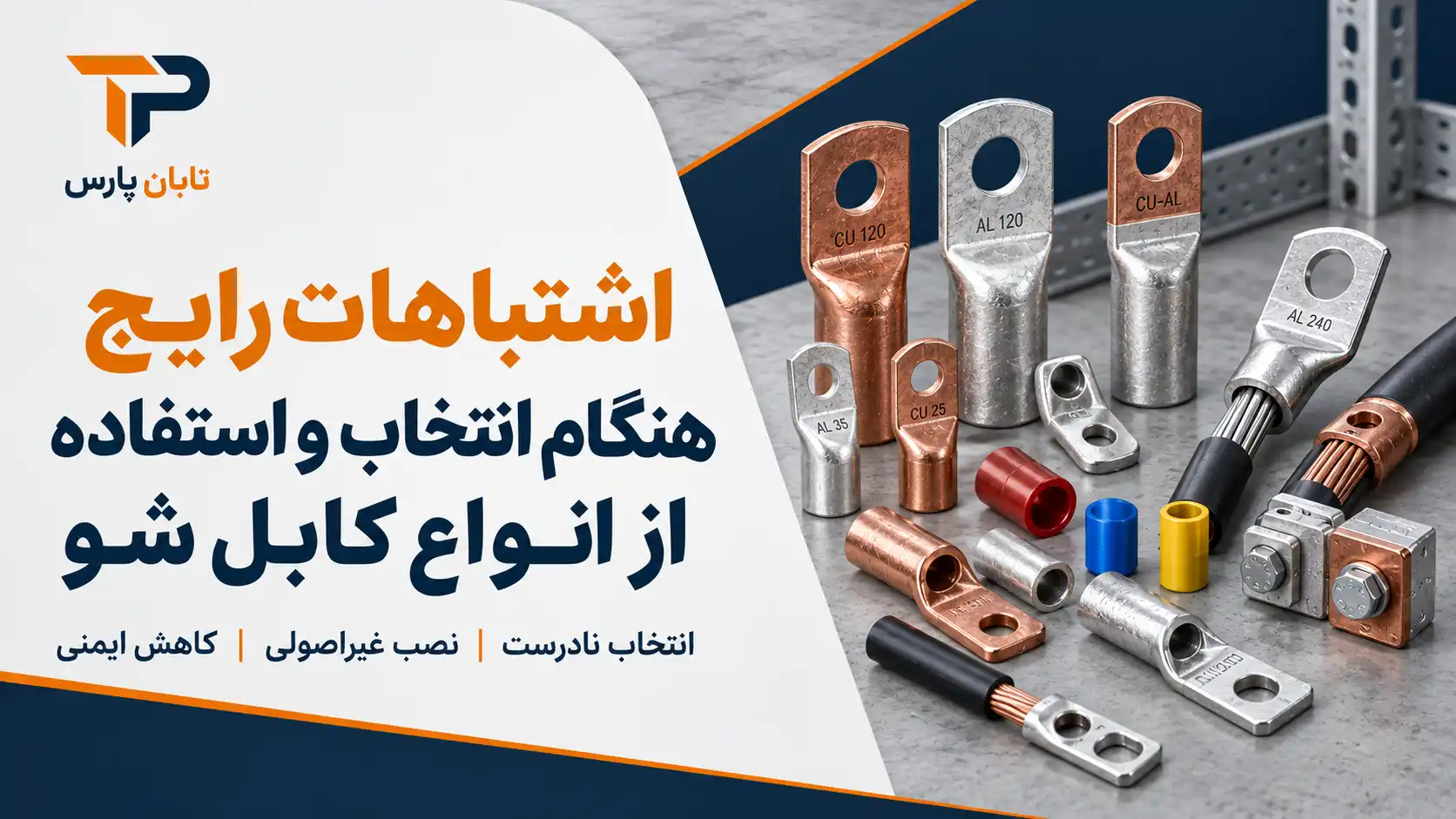

اشتباهات رایج هنگام انتخاب و استفاده از انواع کابل شو
با وجود اینکه کابل شو قطعه ای ساده به نظر می رسد، انتخاب و نصب اشتباه آن می تواند مشکلات جدی در سیستم برق ایجاد کند. بسیاری از خرابی های مربوط به اتصالات برق، به دلیل بی توجهی به انتخاب صحیح کابل شو اتفاق می افتد.
یکی از رایج ترین اشتباهات، استفاده از کابل شویی است که با جنس کابل هماهنگ نیست. برای مثال، استفاده از کابل شو مسی برای کابل آلومینیومی بدون رعایت اصول اتصال می تواند باعث کاهش کیفیت اتصال شود.
اشتباه دیگر، انتخاب سایز نادرست است. کابل شویی که برای سطح مقطع کابل مناسب نباشد، نمی تواند اتصال استانداردی ایجاد کند و احتمال افزایش مقاومت الکتریکی در آن بیشتر خواهد بود.
مهم ترین اشتباهات در استفاده از کابل شو عبارتند از:
| اشتباه رایج | نتیجه احتمالی |
|---|---|
| انتخاب جنس اشتباه | کاهش کیفیت اتصال و خوردگی |
| انتخاب سایز نامناسب | اتصال ضعیف و افزایش حرارت |
| پرس غیر اصولی | کاهش استحکام اتصال |
| استفاده از محصول بی کیفیت | کاهش عمر سیستم برق |
| بی توجهی به شرایط محیطی | آسیب زودرس تجهیزات |
کابل شو برق در کنار تجهیزات کابل کشی صنعتی
کابل شو یکی از اجزای سیستم کابل کشی است و عملکرد آن باید در کنار سایر تجهیزات بررسی شود. در پروژه های صنعتی، تنها اتصال کابل اهمیت ندارد؛ بلکه مسیر عبور کابل، نحوه محافظت و روش نصب نیز تاثیر مستقیمی روی ایمنی سیستم دارد.
برای مثال در کارخانه ها، نیروگاه ها و پروژه های بزرگ، کابل ها معمولا در مسیرهای مشخصی نصب می شوند و برای جلوگیری از آسیب های مکانیکی از تجهیزات محافظتی استفاده می شود. در چنین شرایطی تجهیزاتی مانند لوله های محافظ، سینی کابل و نردبان کابل نقش مهمی در افزایش عمر سیستم دارند.
استفاده از لوله فولادی برق گالوانیزه سرد در برخی پروژه ها باعث می شود کابل ها در برابر ضربه، فشار و شرایط محیطی محافظت شوند.
به همین دلیل در یک سیستم برق استاندارد، انتخاب کابل شو، کابل، مسیر کابل کشی و تجهیزات نگهدارنده باید به صورت هماهنگ انجام شود.
سخن پایانی درباره انواع کابل شو برق
انواع کابل شو برق با توجه به جنس، ساختار و کاربرد در مدل های مختلف تولید می شوند و انتخاب صحیح آنها تاثیر مستقیمی بر کیفیت اتصال و ایمنی سیستم دارد. کابل شو مسی، کابل شو آلومینیومی و کابل شو بی متال هر کدام برای شرایط مشخصی طراحی شده اند و نمی توان یک مدل را برای تمام پروژه ها مناسب دانست.
کابل شو مسی معمولا برای کابل های مسی گزینه مناسبی است و در بسیاری از تابلوهای برق و تجهیزات صنعتی استفاده می شود. کابل شو آلومینیومی برای کابل های آلومینیومی کاربرد دارد و کابل شو بی متال نیز زمانی انتخاب می شود که اتصال بین کابل آلومینیومی و تجهیزات مسی مورد نیاز باشد.
برای انتخاب بهترین کابل شو باید عواملی مانند جنس کابل، سایز، مقدار جریان، شرایط محیطی و نوع تجهیز بررسی شود. همچنین استفاده از محصول استاندارد و نصب اصولی، تاثیر زیادی در افزایش طول عمر سیستم برق خواهد داشت.
در نهایت، خرید کابل شو مناسب در کنار استفاده از تجهیزات با کیفیت کابل کشی، باعث ایجاد یک سیستم برق ایمن، پایدار و قابل اعتماد می شود.
سوالات متداول درباره انواع کابل شو برق
۱. انواع کابل شو برق شامل چه مدل هایی هستند؟
انواع کابل شو برق معمولا شامل کابل شو مسی، کابل شو آلومینیومی، کابل شو بی متال و کابل شو قلع اندود هستند. هر کدام از این مدل ها برای شرایط و کاربردهای متفاوتی استفاده می شوند.
۲. تفاوت کابل شو مسی و کابل شو بی متال چیست؟
کابل شو مسی برای اتصال کابل های مسی استفاده می شود، اما کابل شو بی متال برای اتصال کابل آلومینیومی به تجهیزات مسی طراحی شده است و از مشکلات ناشی از اتصال دو فلز متفاوت جلوگیری می کند.
۳. بهترین کابل شو برای کابل برق کدام است؟
بهترین کابل شو به نوع کابل و شرایط پروژه بستگی دارد. برای کابل مسی معمولا کابل شو مسی و برای اتصال کابل آلومینیومی به تجهیزات مسی، کابل شو بی متال گزینه مناسب تری است.
۴. چگونه سایز مناسب کابل شو را انتخاب کنیم؟
برای انتخاب سایز کابل شو باید سطح مقطع کابل، جنس هادی، مقدار جریان عبوری و نوع اتصال بررسی شود. انتخاب سایز اشتباه می تواند باعث کاهش کیفیت اتصال شود.
