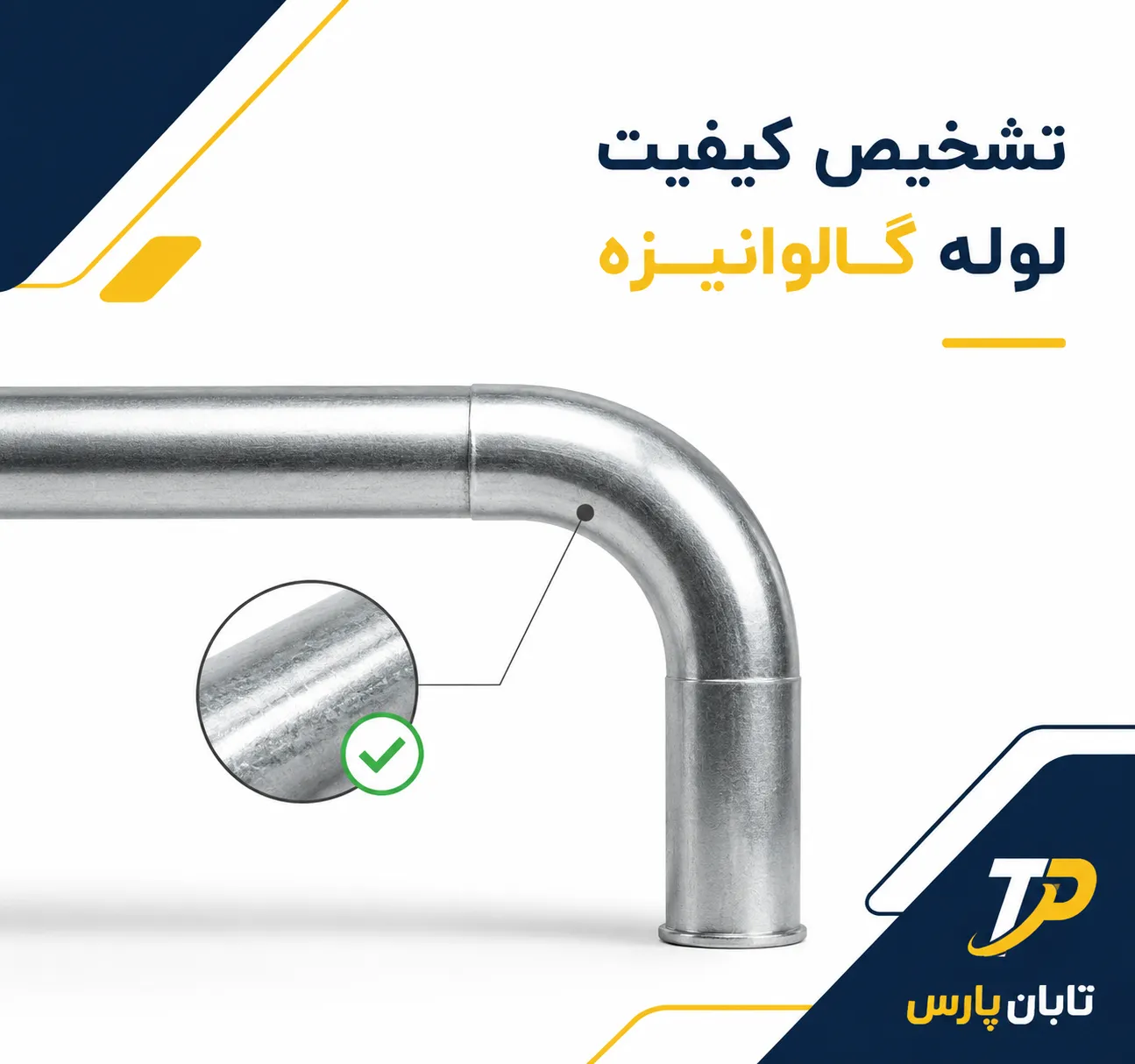

نکته کلیدی: سادهترین و سریعترین روش تشخیص کیفیت لوله گالوانیزه سرد در محل پروژه، خمکاری سرد با دست است. لوله را با زاویه ۹۰ درجه خم کنید؛ اگر پوشش روی ترک برداشت، پوسته پوسته شد یا از سطح فلز جدا شد، آن لوله برای محیطهای صنعتی و حتی تاسیساتی معمولی مناسب نیست. این تست چسبندگی، خط قرمز کیفیت است.
اهمیت کیفیت لوله گالوانیزه سرد در پروژههای الکتریکال
لوله فولادی گالوانیزه سرد، ستون فقرات سیمکشی صنعتی و ساختمانی است. در پروژههایی که سینی کابل و نردبان کابل نقش شریان اصلی توزیع برق را دارند، لولههای برق بهعنوان مسیرهای انتهایی یا ارتباطی، کمترین خطا را میپذیرند.
یک لوله بیکیفیت که بعد از چند ماه زنگ بزند، پوسته پوسته شود یا در اثر لرزش اتصالاتش لق شود، تمام تابلوها، سینیها و کابلهای مرغوب را تحت تأثیر قرار میدهد. هزینه تعویض یک رشته لوله سقفی در پروژه بهرهبرداری شده، گاهی تا چند برابر کل هزینه خرید اولیه لوله است.
در بازار ایران، محصولات زیادی با اسم گالوانیزه سرد فروخته میشوند که فقط یک برق نازک و بیدوام روی فولاد دارند. این محتوا به شما یاد میدهد چطور در محل پروژه و حتی پیش از حمل بار، با ابزارهای ساده و نیمهتخصصی، کیفیت واقعی لوله گالوانیزه سرد را تشخیص دهید. هیچ کلیگویی در کار نیست؛ معیارها عددی، قابل اندازهگیری و مستند به استانداردهای ملی و بینالمللی هستند.
گالوانیزه سرد دقیقاً یعنی چه؟
وقتی از گالوانیزه سرد حرف میزنیم، منظور پوشش روی (Zinc) است که به روش الکتروشیمیایی روی سطح فولاد مینشیند. در این فرایند، لوله فولادی پس از رزوهزنی در وان الکترولیت حاوی نمکهای روی غوطهور میشود و با عبور جریان برق، لایهای یکنواخت از روی خالص روی سطح و داخل لوله تشکیل میشود. برخلاف گالوانیزه گرم که با فروبردن در مذاب روی با دمای ۴۵۰ درجه انجام میشود، اینجا خبری از حرارت بالا نیست.
به همین دلیل ساختار کریستالی روی متفاوت است، پوشش نازکتر و براقتر است و ضخامت آن محدود به چند میکرون میشود.
در لولههای برق، گالوانیزه سرد انتخاب منطقیتری است. رزوههای دقیق بعد از گالوانیزه گرم پر میشوند و نیاز به دندهزنی دوباره دارند که هزینه را بالا میبرد.
گالوانیزه سرد، رزوهها را تمیز و دقیق نگه میدارد و برای فضاهای داخلی و سرپوشیده که رطوبت و مواد خورنده کنترل شدهاند، مقاومت کافی دارد. مشکل از جایی شروع میشود که ضخامت پوشش، کمتر از حد استاندارد باشد یا چسبندگی آن به فولاد پایه ضعیف باشد. اینجاست که تشخیص کیفیت اهمیت پیدا میکند.
اعدادی که باید حفظ کنید: استاندارد ضخامت پوشش
طبق استاندارد ملی ایران به شماره ۶۰۸۵ (که برگرفته از استانداردهای IEC و BS برای لولههای فولادی برق است)، حداقل ضخامت پوشش گالوانیزه سرد برای هر دو سطح داخلی و خارجی لوله، ۵ میکرون است. این عدد، کف قابل قبول است.
اما تجربه پروژههای صنعتی نشان داده که برای عمر بالای ۱۵ سال در محیطهای نیمهصنعتی، ضخامت باید بین ۸ تا ۱۲ میکرون باشد. تولیدکنندگان متعهد، خط تولید خود را روی میانگین ۱۰ میکرون تنظیم میکنند. لولهای با میانگین ضخامت ۳ یا ۴ میکرون، حتی اگر ظاهر براقی داشته باشد، عملاً یک محصول آبکاری تزئینی است، نه یک لوله برق مهندسی.
یک عدد دیگر را هم به خاطر بسپارید: اختلاف ضخامت پوشش در نقاط مختلف یک لوله نباید از ۲۰ درصد بیشتر شود. اگر در یک خط طولی از لوله، ضخامت ۹ میکرون بخوانید و ۵ سانتیمتر آنطرفتر ۳ میکرون، یعنی فرایند آبکاری کنترل نشده و در نقاط نازک ظرف چند ماه زنگ نقطهای خواهید دید. این نوسان، بلای جان پروژههای حساس است.
مشاوره رایگان و دقیق برای هر سوال شما در زمینه سینی کابل -نردبان کابل و محصولات تابان پارس
بیش از ۸۰٪ رضایت و دقت انتخاب کالای تولیدی و عمده فقط بعد از یک تماس
- ✅ ارسال با ضمانت سلامت کالا به سراسر کشور
- ✅ گارانتی معتبر و اصالت کالا
- ✅ مشاوره تخصصی رایگان قبل و بعد از خرید
روشهای عملی تشخیص کیفیت در محل پروژه
حالا میرسیم به اصل مطلب. فرض کنید یک محموله لوله گالوانیزه سرد به کارگاه رسیده یا میخواهید از انبار فروشنده بازدید کنید. پنج مرحله زیر را با وسایلی که در هر پروژهای پیدا میشود انجام دهید. این مراحل به ترتیب از ساده به تخصصی چیده شدهاند.
۱. بررسی چشمی و لمس سطح
یک لوله گالوانیزه سرد باکیفیت، سطحی کاملاً یکنواخت و نقرهای مات تا نیمهبراق دارد. درخشش شدید و آینهای نشانه خوبی نیست؛ معمولاً یعنی پوشش خیلی نازک است و نور را مستقیم بازتاب میدهد. سطح باکیفیت، مخملی و نرم دیده میشود. با دست تمیز روی لوله بکشید. نباید هیچ پودر سفید یا خاکستری به دستتان بچسبد.
آن پودر، اکسید روی فعال یا بقایای نمکهای آبکاری است که بهدلیل شستشوی ناقص بعد از پروسه روی سطح مانده. این آلودگی، چسبندگی پوشش را کم میکند و در محیطهای مرطوب، زنگ سفید را تشدید میکند. همچنین سطح نباید رگههای رنگینکمانی داشته باشد؛ این پدیده نشاندهنده واکنش سطحی کنترل نشده یا آلودگی شیمیایی در وان آبکاری است.
نواحی زرد یا قهوهای را جدی بگیرید. اگر روی سطح یا داخل لوله لکههای زنگ به رنگ زرد مایل به نارنجی دیدید، یعنی پوشش در آن نقطه قطع شده و فولاد پایه اکسید شده. چنین لولهای باید برگشت بخورد. یک لکه کوچک زنگ یعنی پوشش در آن ناحیه صفر است و خوردگی زیرلایهای شروع شده.
۲. تست چسبندگی با خم سرد و سکه
بهترین تست غیرتخصصی برای سنجش چسبندگی، همان خمکاری سرد است که در باکس ابتدای مقاله گفتم. اما روش دقیقترش این است: یک قطعه ۳۰ سانتیمتری از لوله را برش بزنید، داخل یک لوله همقطر دیگر یا یک میلگرد با قطر ۴ برابر قطر لوله بگذارید و با فشار یکنواخت دست، لوله را تا زاویه ۹۰ درجه خم کنید.
پوشش گالوانیزه سرد مرغوب تحمل این کرنش را دارد و نهایتاً ترکهای مویی بسیار ریزی در ناحیه کشش ایجاد میکند که با چشم غیرمسلح دیده نمیشود. اما پوشش بیکیفیت، ورقهورقه کنده میشود. اگر با ناخن روی خط خم بکشید و پوستهها جدا شوند، یعنی پوشش هیچ پیوند متالورژیکی با فولاد ندارد و فقط به صورت فیزیکی نشسته.
تست سکه هم معروف است. لبه یک سکه (ترجیحاً سکه ۲۵۰ تومانی که لبه تیزتری دارد) را با زاویه ۴۵ درجه روی سطح لوله فشار دهید و یک خط بیندازید. روی پوشش مرغوب، خط ایجاد شده فقط یک شیار براق است و هیچ پریدگی در اطراف آن دیده نمیشود. روی پوشش بد، کنارههای خط برمیگردد و پوسته میکند. این تست سریع به شما میگوید که آیا پوشش شکننده و ترد است یا خیر.
۳. اندازهگیری ضخامت پوشش با دستگاه دیجیتال
در پروژههای بزرگ، یک ضخامتسنج پوشش مغناطیسی دیجیتال (مدلهای پرتابل با دقت ۰.۱ میکرون) جزو ابزارهای کنترل کیفی اجباری است. این دستگاه روی سطح لوله گذاشته میشود و ضخامت پوشش غیرمغناطیسی (روی) روی پایه فولادی را نشان میدهد.
روش استاندارد اندازهگیری: حداقل ۱۰ نقطه تصادفی در طول یک شاخه ۳ متری انتخاب کنید، هم روی بدنه و هم نزدیک رزوهها. میانگین این ۱۰ عدد باید بالای ۵ میکرون و ترجیحاً بالای ۸ میکرون باشد. حداقل عدد خواندهشده نباید کمتر از ۴ میکرون باشد.
اگر نقطهای زیر ۳ میکرون ثبت کردید، آن شاخه را جدا کنید و کل محموله را نمونهگیری گستردهتر کنید. در تابستانهای شرجی جنوب کشور، لولهای با حداقل ضخامت ۴ میکرون، گاهی فقط ۳ ماه دوام میآورد.
نکته فنی: قبل از اندازهگیری، سطح را با دستمال نخی خشک تمیز کنید. چربی یا رطوبت خطای اندازهگیری ایجاد میکند. همچنین دستگاه را روی فولاد لخت (مثلاً سر لوله تراش خورده) کالیبره کنید تا خطای صفر از بین برود. تمام اعداد را در چکلیست تحویل ثبت کنید. این مستندات بعداً در اختلافات قراردادی کار راهانداز است.
۴. بازرسی داخل لوله و رزوهها
سطح داخلی لوله برق، همانقدر مهم است که سطح بیرونی. کندانس شدن رطوبت داخل لوله یا عبور سیمهای با عایق آسیبدیده، فضای داخلی را مستعد خوردگی میکند. با یک چراغ قوه کوچک و یک آینه دندانپزشکی (یا آینه کوچک بازرسی) داخل لوله را نگاه کنید.
پوشش گالوانیزه داخلی باید سفید مایل به نقرهای و یکنواخت باشد. لکههای قهوهای یا مناطق تیره که با دستمال پاک نمیشوند، نشانه شروع زنگزدگی است. در لولههای با قطر ۲۰ و ۲۵ میلیمتر که آینه سخت جا میگیرد، کافیست یک دستمال سفید تمیز را با یک میله از داخل لوله عبور دهید. اگر دستمال زنگآبه زرد یا پودر قهوهای گرفت، آن لوله رد است.
رزوهها را دقیق وارسی کنید. لوله گالوانیزه سرد با کیفیت، رزوههای تیز، یکنواخت و بدون پلیسه دارد. پوشش روی باید کاملاً دندهها را پوشانده باشد. اگر در نوک دندهها فولاد برق میزند (یعنی پوشش ساییده شده)، هنگام نصب و بستن بوشن، گالوانیزه از بین میرود و نقطه شروع زنگ همانجاست. یک بوشن را با دست ببندید و سپس با آچار یک دور محکم کنید؛ پودر روی یا براده فلزی نباید از رزوه بیرون بریزد.
۵. تست وزن و ابعاد
تقلب رایج در بازار، کاهش ضخامت دیواره فولادی است. لولهای که به جای ضخامت ۱.۵ میلیمتر با دیواره ۱.۲ میلیمتر تولید شود، هم ضعیفتر است هم سطح کمتری برای حفاظت گالوانیزه دارد.
وزن هر شاخه را چک کنید. بر اساس استاندارد، یک شاخه ۳ متری لوله ۲۰ میلیمتر با ضخامت اسمی ۱.۵ میلیمتر، باید تقریباً ۲.۵ تا ۲.۶ کیلوگرم وزن داشته باشد (بدون بوشن). برای لوله ۲۵ میلیمتر، وزن هر شاخه حدود ۳.۳ کیلوگرم و برای ۳۲ میلیمتر حدود ۴.۵ کیلوگرم است. اگر ترازوی کارگاه وزن را ۱۵ درصد کمتر نشان داد، به نازکی دیواره شک کنید.
با کولیس، چند نقطه از سر لوله را اندازه بگیرید. تلرانس ضخامت دیواره نباید از ۱۰- درصد کمتر شود. لولهای که دیواره نازکتری دارد، در خمکاریهای سر پروژه تاب برمیدارد یا له میشود.
همچنین قطر خارجی لوله باید مطابق کاتالوگ باشد. خطای قطر خارجی مجاز است اما اگر لوله درون بوشن زیادی لق بزند، اتصال رزوهای آببند الکتریکی نخواهد داشت و ارتینگ سیستم مختل میشود. در عمل، لقی بیش از ۰.۳ میلیمتر در رزوه قابل قبول نیست.
جدول مقایسه: گالوانیزه سرد استاندارد در برابر محصول نامرغوب
این جدول تفاوتهای کلیدی را یکجا پیش چشم میگذارد تا در تصمیمگیری سریع در انبار یا پروژه از آن استفاده کنید.
| معیار | لوله گالوانیزه سرد باکیفیت | لوله نامرغوب |
|---|---|---|
| ظاهر سطح | نقرهای مات یکنواخت، بدون رگه | بیش از حد براق یا کدر با لکههای تیره |
| ضخامت پوشش (میکرون) | میانگین ۸ تا ۱۲، حداقل نقطه ۵ | میانگین زیر ۴، نقاط زیر ۲ میکرون |
| چسبندگی (تست خم ۹۰ درجه) | بدون پوسته شدن | ورقهورقه کنده شدن پوشش |
| داخل لوله | پوشش یکدست، بدون زنگ | لکههای زنگ قهوهای، نواحی عریان |
| وضعیت رزوه | دندههای پوشیده از روی، بدون پلیسه | فلز لخت در نوک دنده، پلیسه تیز |
| وزن (شاخه ۳ متری ۲۰ میلیمتر) | حدود ۲.۵ تا ۲.۶ کیلوگرم | زیر ۲.۲ کیلوگرم |
| واکنش به تست سکه | شیار بدون پریدگی | پوسته شدن کنارههای خط |
زنگ سفید؛ هشدار یا فاجعه؟
گاهی لولههایی میبینید که سطحشان گرد سفید یا خاکستری روشن زده. این زنگ سفید اکسید روی است. اگر این لایه خیلی نازک و پودری باشد و با دستمال پاک شود و زیر آن فلز سالم و براق بماند، معمولاً مشکل حادی نیست. این حالت در انبارهای با رطوبت بالا به دلیل عدم پسیواسیون مناسب بعد از آبکاری رخ میدهد.
اما اگر زنگ سفید عمیق باشد، با دست پاک نشود و زیر آن سطح زبر و حفرهدار ببینید، یعنی خوردگی پیشرفته و پوشش در حال نابودی است. چنین لولهای را در پروژههای با طول عمر بالای ۵ سال استفاده نکنید. راه جلوگیری از زنگ سفید در انبار خودتان: لولهها را در فضای خشک و با تهویه مناسب نگهداری کنید، از تماس مستقیم با زمین جلوگیری کنید و بستههای بازشده را با نایلون حبابدار بپوشانید اما هوابندی کامل نکنید که میعان تشدید میشود.
تست سولفات مس (تست پریس) برای سنجش یکنواختی
در پروژههای حساس مثل پالایشگاهها، مهندسان ناظر گاهی تست محلول سولفات مس را از پیمانکار میخواهند. این تست شیمیایی ساده، یکنواختی پوشش روی را نشان میدهد. روش کار: یک قطعه کوچک از لوله (یا یک ناحیه تمیز شده با الکل) را در محلول ۲۰ درصد سولفات مس به مدت ۳۰ ثانیه غوطهور کنید.
پوشش گالوانیزه سرد سالم نباید تغییر رنگ بدهد یا نقطه مسی روی آن رسوب کند. اگر لکههای قهوهای مسی ظاهر شد، یعنی روی در آن نقطه حل شده و پوشش نازک یا متخلخل بوده است. این تست مخرب است و روی لولههای نصب نشده انجام میشود. برای یکنواختی، ۳ نقطه در طول یک شاخه تست کنید. نتیجه مطلوب: هیچ نقطه مسی بعد از ۳۰ ثانیه.
چکلیست کنترل کیفی حین تحویل محموله
برای اینکه چیزی از قلم نیفتد، یک چکلیست کاغذی همراه داشته باشید و هر آیتم را در حضور نماینده فروشنده بررسی کنید:
- بررسی ظاهری ۱۰ درصد شاخهها از نظر یکنواختی رنگ و نبود زنگ.
- تست خمش سریع روی یک شاخه تصادفی از هر باندل.
- اندازهگیری ضخامت پوشش با دستگاه روی حداقل ۲ شاخه از هر سایز، ثبت میانگین و حداقل.
- وزنکشی یک شاخه از هر سایز و مقایسه با جدول وزن استاندارد.
- بازرسی رزوه با بوشن تست و بررسی پلیسه.
- مشاهده داخل لوله با چراغ قوه و آینه در دو شاخه تصادفی.
- کنترل ابعاد با کولیس: قطر خارجی و ضخامت دیواره.
این روند ۲۰ دقیقهای، جلوی ورود بار مشکلدار به پروژه را میگیرد. در قراردادهای خرید حتماً قید کنید که «کلیه مشخصات کیفی شامل ضخامت پوشش و وزن مطابق استاندارد ملی ۶۰۸۵ بوده و حق کنترل و عودت بار مغایر برای کارفرما محفوظ است.» این جمله ساده، دست شما را در اختلافات باز میگذارد.
سوالات متداول
فرق گالوانیزه سرد و گرم در لوله برق چیه و کدوم بهتره؟
گالوانیزه گرم پوششی با ضخامت ۵۰ تا ۷۰ میکرون و طرح کریستالی خشن ایجاد میکند که مقاومت خوردگی بسیار بالایی دارد ولی رزوهها را پر میکند و نیاز به دندهزنی دوباره دارد. گالوانیزه سرد نازک (۵ تا ۱۲ میکرون)، یکنواخت و با حفظ دقت رزوه است. برای محیطهای داخلی و مسقف، لوله گالوانیزه سرد انتخاب استاندارد و اقتصادی است. برای فضای باز و خورنده، گالوانیزه گرم با رزوه تمیزکاریشده ترجیح دارد ولی هزینه را بالا میبرد.
آیا میشود با چشم غیرمسلح کیفیت گالوانیزه سرد را تشخیص داد؟
تا حدی بله. رنگ نقرهای مات یکنواخت، نبود زنگ زرد یا پودر سفید، و سطح نرم بدون رگه نشانههای مثبت هستند. اما نمیشود ضخامت دقیق را فهمید. ممکن است لولهای براق و خوشرنگ ضخامت ۳ میکرون داشته باشد و ظرف یک سال زنگ بزند. پس حتماً تست خم و ضخامتسنجی را به بازدید چشمی اضافه کنید.
استاندارد ضخامت گالوانیزه سرد برای لوله برق چقدره؟
حداقل ۵ میکرون در هر نقطه طبق استاندارد ملی ایران. اما تولیدکنندگان با کیفیت، میانگین ۸ تا ۱۲ میکرون را تضمین میکنند. در مشخصات فنی پروژهتان عدد ۸ میکرون را بهعنوان حداقل میانگین درج کنید.
اگه لوله گالوانیزه سرد بیکیفیت باشه تو پروژه چه اتفاقی میافته؟
زنگزدگی زودهنگام در عرض چند ماه، پوسته شدن پوشش و ریختن آن داخل سینی کابل یا تابلو، خوردگی رزوهها و افزایش مقاومت الکتریکی اتصال که ارتینگ را مختل میکند، و در نهایت هزینه گزاف تعویض سیمکشی و لولههای دفن شده در بتن یا سقف کاذب. ضرر مالی چند برابر پسانداز اولیه خواهد بود.
چطور با تست خمش کیفیت چسبندگی رو چک کنیم؟
یک قطعه ۳۰ سانتیمتری لوله را روی زانویی یا میلگرد با قطر ۴ برابر قطر لوله تا ۹۰ درجه خم کنید. پوشش نباید ترک خورده و از فلز جدا شود. نهایتاً ترکهای مویی بسیار ریز قابل قبول است. هرگونه ورقه شدن، مردود است.
آیا زنگ سفید روی لوله گالوانیزه سرد نشانه خرابیه؟
بستگی دارد. زنگ سفید سطحی که با دستمال پاک شود و زیر آن فلز سالم باشد، معمولاً مشکل حادی نیست و ناشی از نگهداری در رطوبت است. اما زنگ سفید عمیق و حفرهدار که فلز را خورده باشد، نشانه تخریب پوشش است و آن لوله باید تعویض شود.
وزن هر شاخه لوله گالوانیزه سرد ۲۰ چند کیلو باید باشه؟
یک شاخه ۳ متری با ضخامت دیواره ۱.۵ میلیمتر، حدود ۲.۵ تا ۲.۶ کیلوگرم وزن دارد. وزن کمتر از ۲.۲ کیلوگرم هشدار نازکی دیواره یا کمبود پوشش است. همیشه چند شاخه را وزن کنید و میانگین بگیرید.
جمعبندی
تشخیص کیفیت لوله فولادی برق گالوانیزه سرد در پروژه، یک مهارت تجملی نیست؛ یک ضرورت اجرایی است. با ترکیب تست چشمی، خمش سرد، ضخامتسنجی دیجیتال، بازرسی رزوه و وزنکشی، میتوانید در کمتر از نیم ساعت سلامت یک محموله را تأیید یا رد کنید. عدد ۵ میکرون کف استاندارد است، اما پروژههای بزرگ باید میانگین ۸ میکرون و بالاتر را بخواهند.
کنترل کیفیت لوله، دقیقاً همان انضباطی است که در تولید سینی کابل و نردبان کابل در مجموعههای صنعتی پیشرو مثل تابان پارس اجرا میشود؛ جایی که کوچکترین خطا در پوشش یا متریال، کل عملکرد سیستم توزیع برق را زیر سؤال میبرد. با همین سختگیری، از زیرساخت الکتریکال پروژه خود محافظت کنید.
