در پروژههای مناطق زلزلهخیز، خیلی از مهندسان برق و تاسیسات تمام تمرکزشان را روی پایداری ساختمان و تجهیزات سنگین میگذارند. اما وقتی زلزله میآید، یکی از اولین چیزهایی که میتواند به یک فاجعه ثانویه تبدیل شود، سقوط سینی کابل و قطع مسیرهای حیاتی برق، اعلام حریق و شبکه است. سینی کابل اگر فقط بر اساس استانداردهای معمولی نصب شده باشد، در یک زلزله ۷ ریشتری مثل یک پاندول خطرناک عمل میکند.
این مقاله تخصصی از تابان پارس تولید کننده و تامین کننده انواع سینی کابل و نردبان کابل دقیقاً به شما میگوید چطور جلوی این فاجعه را بگیرید.
فلسفه طراحی لرزهای برای سینی کابل چیست؟
نباید سینی کابل را جدا از سازه ساختمان ببینید. در یک رویداد لرزهای، ساختمان جابجا میشود. سینی کابل باید بتواند با این جابجایی کنار بیاید، نه اینکه در برابرش مقاومت کند. این یعنی ما به دنبال جداسازی لرزهای نیستیم، بلکه به دنبال همراهی کنترل شده هستیم.
فلسفه اصلی این است: اتصال صلب ممنوع، حرکت عرضی و طولی مجاز اما محدود. وقتی طبقات ساختمان نسبت به هم جابجا میشوند، مسیر سینی کابل نباید مثل یک عضو سازهای تحت تنش کششی یا فشاری قرار بگیرد. اگر این تنش از حد تحمل آلومینیوم یا فولاد گالوانیزه عبور کند، سینی از ناحیه اتصالات دچار گسیختگی میشود. نتیجه؟ سقوط کامل یک شاخه ۳ متری پر از کابل روی سر افراد یا تجهیزات حساس.
محاسبه فاصله ساپورتها؛ عددسازی نکنید
در شرایط عادی، خیلیها طبق یک عادت قدیمی، هر ۱.۵ تا ۲ متر یک ساپورت میگذارند. در مناطق زلزلهخیز، این فاصله باید بر اساس وزن کل کابلها در بدترین حالت و ضریب شتاب مبنای طرح (A) بازنگری شود.
بیایید یک سناریوی واقعی را بررسی کنیم. یک سینی کابل از نوع نردبانی فولادی به عرض ۶۰۰ میلیمتر را در نظر بگیرید که قرار است کابلهای فشار متوسط را حمل کند. وزن کابلها در حالت شارژ کامل به ۷۰ کیلوگرم بر متر میرسد.
شتاب مبنای طرح شهر شما 0.35g است. نیروی زلزله وارد بر ساپورت فقط وزن نیست، وزن ضربدر شتاب است. بنابراین هر ساپورت باید نیروی افقی معادل ۳۵٪ وزن تحملی را تحمل کند. اگر فاصله ساپورتها را ۲ متر بگذارید، نیروی افقی وارد بر هر ساپورت حدود ۵۰ کیلوگرم میشود. این نیرو برای یک ساپورت ساده که به سقف بتنی پیچ شده، کافی است تا آن را از جایش در بیاورد.
دادههای میدانی نشان میدهد در مناطقی با PGA بالای 0.3g، فاصله ساپورتهای افقی برای سینیهای سنگین نباید از ۱.۲ متر تجاوز کند. این فاصله را با تست کشش انکربولتها تطبیق بدهید. اگر مقاومت کششی بتن یا بلوک سقف پایین است، باید فاصله را کمتر کنید یا از صفحات پخش بار استفاده کنید.

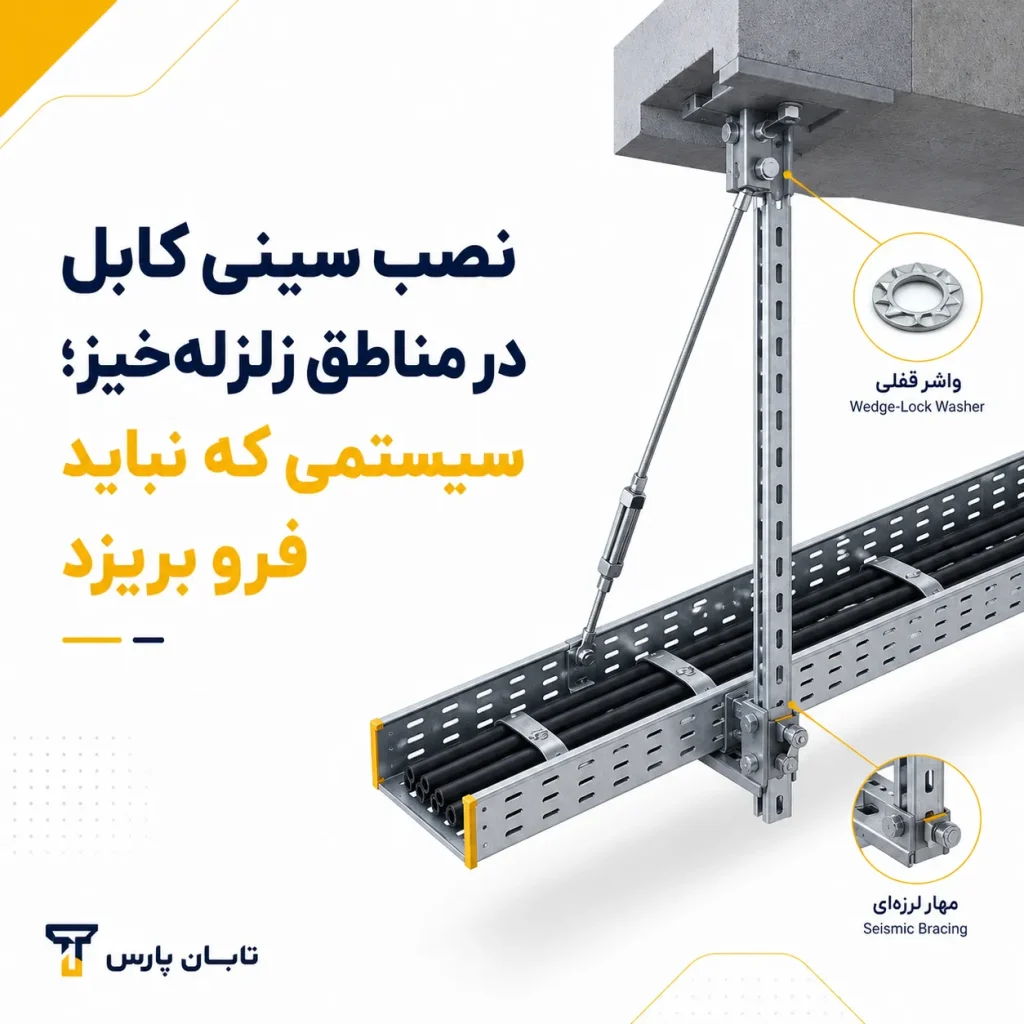

مهار جانبی (Bracing)؛ اشتباه رایج و مرگبار
بزرگترین قاتل سینی کابل در زلزله، نبود مهار جانبی کافی است. سینی کابل به طور پیشفرض یک جسم باریک و بلند است. وقتی نیروی زلزله عمود بر محور طولی سینی وارد میشود، سینی شروع به نوسان جانبی میکند. این نوسان باعث لنگر افتادن در پای ساپورتها میشود.

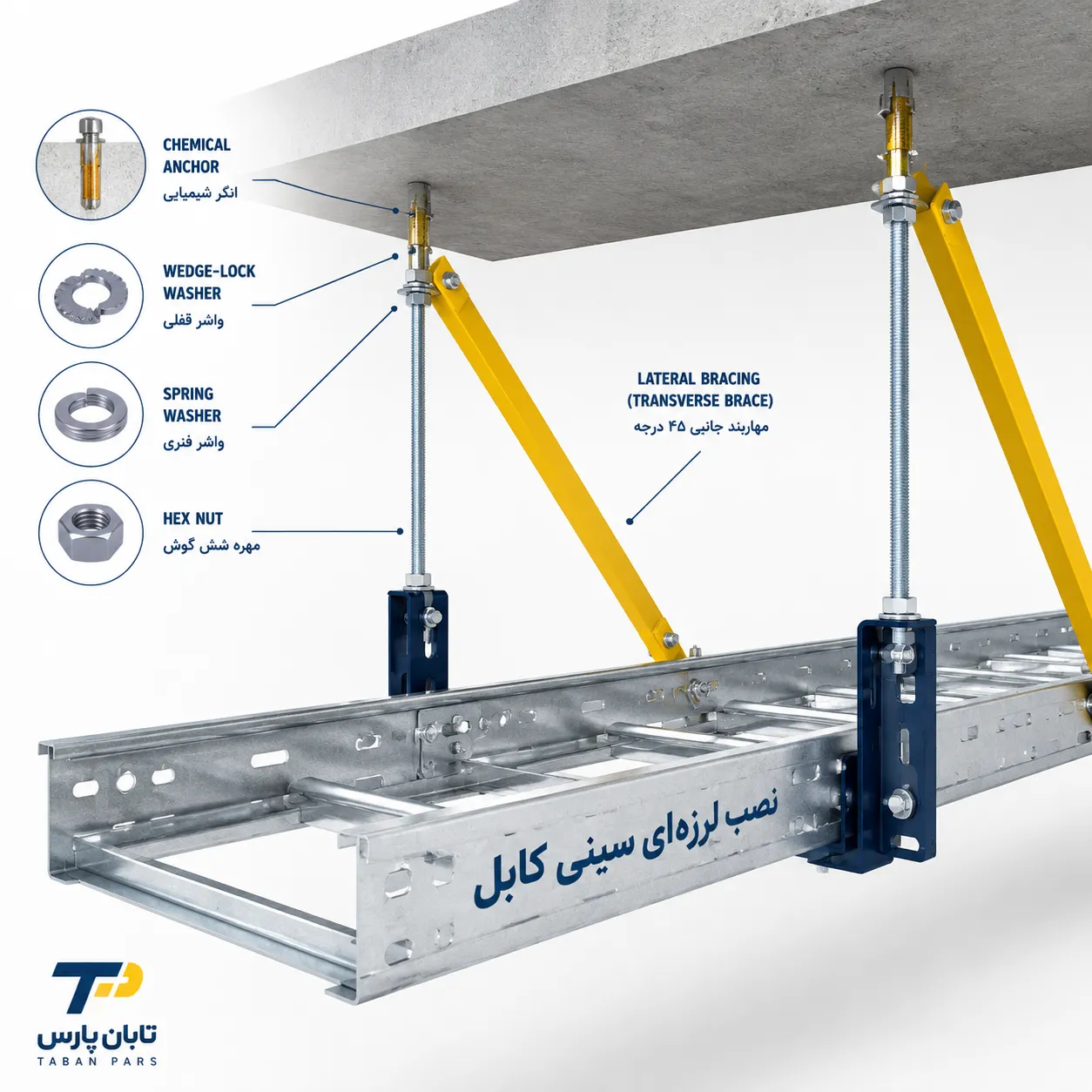

برای مقابله با این پدیده، هر ۱۲ متر طول مستقیم مسیر، باید یک مهار جانبی نصب شود. این مهار شامل یک پروفیل فولادی زاویه ۴۵ درجه است که از کناره سینی به یک نقطه ثابت در سقف یا دیوار متصل میشود. در مسیرهای عریض (بالای ۶۰۰ میلیمتر)، مهار جانبی باید دو طرفه اجرا شود. دقت کنید که زاویه مهار نباید بیشتر از ۶۰ درجه یا کمتر از ۳۰ درجه باشد.
زاویه ۴۵ درجه بهترین انتقال نیرو را دارد. یک محاسبه سرانگشتی: اگر سینی ۳ متر فاصله بین دو ساپورت اصلی داشته باشد و مهار جانبی در وسط آن نصب شود، طول موثر کمانش کاهش مییابد و فرکانس طبیعی سینی بالا میرود. این یعنی سینی دیگر با فرکانس غالب زلزله (که معمولاً بین ۱ تا ۱۰ هرتز است) تشدید پیدا نمیکند.
مشاوره رایگان و دقیق برای هر سوال شما در زمینه سینی کابل -نردبان کابل و محصولات تابان پارس
بیش از ۸۰٪ رضایت و دقت انتخاب کالای تولیدی و عمده فقط بعد از یک تماس
- ✅ ارسال با ضمانت سلامت کالا به سراسر کشور
- ✅ گارانتی معتبر و اصالت کالا
- ✅ مشاوره تخصصی رایگان قبل و بعد از خرید
درز انقطاع لرزهای؛ جایی که همه چیز قطع میشود
ساختمانهای بزرگ از طریق درز انقطاع به چند بلوک سازهای تقسیم میشوند. عبور سینی کابل از این درز، یک چالش بزرگ است. اگر سینی را یکسره از این درز عبور بدهید، با جابجایی دو بلوک نسبت به هم در حین زلزله، سینی مثل کاغذ پاره میشود. راه حل، نصب کیت درز انقطاع لرزهای است.
این کیت شامل یک بخش لغزنده و یک مسیر ریل مانند است که به سینی اجازه میدهد در جهت طولی تا ۱۵ سانتیمتر و در جهت عرضی تا ۵ سانتیمتر جابجا شود. نصب آن دقیقاً روی خط درز انجام میشود.
نکته کلیدی: کابلها نیز باید در این ناحیه دارای حلقه جبرانی باشند. اگر سینی حرکت کند اما کابل خشک و محکم بسته شده باشد، کابل از فشار پاره میشود. در این نقطه، یک سینی با عمق بیشتر انتخاب کنید و کابلها را با بستهای نایلونی بلند به صورت آزاد فیکس کنید. طول حلقه جبرانی کابل باید حداقل ۱.۵ برابر حداکثر جابجایی پیشبینی شده باشد.
انتخاب متریال سینی و ساپورت
در مناطق زلزلهخیز، وزن سیستم اهمیتی حیاتی دارد. وزن زیاد یعنی نیروی زلزله بیشتر. به همین دلیل، استفاده از سینیهای آلومینیومی با آلیاژ 6063-T6 بر فولاد گالوانیزه گرم ارجحیت دارد. وزن آلومینیوم تقریباً یکسوم فولاد است. اما آلومینیوم یک عیب بزرگ دارد: ضریب انبساط حرارتی بالاتر. اگر پروژه در منطقهای با نوسان دمای روزانه بالاست، باید حتماً از درزهای انبساط اضافی در مسیرهای طولانی استفاده کنید.
برای ساپورتها و بریسها، فولاد گالوانیزه با حداقل ضخامت ۲ میلیمتر پیشنهاد میشود. چرا ساپورت آلومینیومی نه؟ چون آلومینیوم در برابر بارگذاری تناوبی و خستگی زودتر تسلیم میشود. در اتصالات لولایی و محل نصب بریسها که تمرکز تنش بالاست، فولاد کمکربن با پوشش گالوانیزه گرم عملکرد بهتری دارد.
بتن سبک و سقف کاذب؛ چالش پنهان
در خیلی از ساختمانهای جدید، از سقفهای عرشه فولادی با بتن سبک یا سقفهای تیرچه یونولیتی استفاده میشود. فرو کردن یک انکر بولت معمولی در این سقفها برای آویزان کردن سینی کابل، یک فاجعه است. در زلزله، انکر از بتن سبک بیرون کشیده میشود.
راهکار مشخص است: استفاده از انکرهای شیمیایی دو جزئی بر پایه اپوکسی مخصوص بتن ترکخورده. این انکرها نه تنها مقاومت چسبندگی بالایی دارند، بلکه انعطافپذیری لازم برای تحمل ارتعاشات زلزله را نیز فراهم میکنند. هنگام نصب، سوراخکاری باید با مته الماسه یا به روش ضربهای سبک انجام شود تا بتن اطراف ترک نخورد. تمیزکاری سوراخ با برس مخصوص و پمپ هوا الزامی است.
یک سوراخ گرد و غبارآلود میتواند مقاومت انکر را تا ۶۰٪ کاهش دهد. این دیگر نظر نیست، نتیجه تستهای ASTM E488 است.
| فاکتور | نصب عادی | نصب لرزهای (مناطق زلزلهخیز) |
|---|---|---|
| فاصله ساپورتها | ۱.۵ تا ۲ متر | حداکثر ۱.۲ متر (بسته به وزن و PGA) |
| اتصال سینی به ساپورت | تک پیچ ساده | دو پیچ با واشرهای قفلی و بستهای فولادی |
| مهار جانبی | ندارد یا سلیقهای | هر ۱۲ متر با زاویه ۴۵ درجه، دو طرفه |
| درز انقطاع | عبور مستقیم (پارگی حتمی) | کیت جدایش لرزهای با حلقه جبرانی کابل |
| انکر سقف | میخی یا انبساطی | شیمیایی اپوکسی تأیید شده برای بتن ترکخورده |
فاصله ایمن از تجهیزات دیگر
در زلزله، سینی کابل فقط خودش نیست که حرکت میکند. لولههای آب، کانالهای تهویه و اسپرینکلرها هم نوسان میکنند. فاصله عمودی و افقی بین سینی کابل و این تجهیزات نباید کمتر از ۱۵۰ میلیمتر باشد. چرا ۱۵۰؟ چون در یک زلزله شدید، جابجایی نسبی طبقات میتواند به ۱٪ ارتفاع طبقه برسد. برای یک طبقه ۳ متری، یعنی ۳ سانتیمتر جابجایی.
اگر دو سیستم مختلف در دو ارتفاع متفاوت به سقف وصل باشند، اختلاف جابجایی آنها دو برابر میشود. ۱۵ سانتیمتر فاصله، یک حاشیه امن معقول برای جلوگیری از برخورد و پارگی کابلها در اثر اصطکاک با لبههای تیز است.
تست و بازرسی؛ چیزی که همیشه فراموش میشود
نصب که تمام شد، داستان تازه شروع میشود. گشتاور پیچها باید با آچار ترکمتر چک شود. مخصوصاً پیچهای گرید ۸.۸ که در بریسها استفاده میشوند. گشتاور ناقص یعنی اتصال لق، گشتاور بیش از حد یعنی ترک ریز در فولاد و شکست ناگهانی در زلزله. جدول گشتاور سازنده پیچ را روی دیوار اتاق تأسیسات بچسبانید.
هر شش ماه یکبار، تمام انکرهای شیمیایی در معرض ارتعاش (مثل نزدیک پمپها یا شفت آسانسور) را با تست کشش غیرمخرب چک کنید. این تست مثل چکاپ قلب برای سیستم است. یک جابجایی ۰.۵ میلیمتری در تست، یعنی انکر در حال گسیختگی است و باید جایگزین شود.
مدیریت کابل داخل سینی
دستهبندی کابلها در سینی صرفاً برای زیبایی نیست. در زلزله، اگر کابلها به صورت درهم در سینی ریخته شوند، جرم متمرکز ایجاد میکنند که نیروی پیچشی ناخواسته به سینی وارد میکند. کابلها باید با بستهای استیل ۳۱۶، در فواصل ۶۰۰ میلیمتر به صورت منظم به نردبان سینی فیکس شوند. از بستهای پلاستیکی معمولی استفاده نکنید؛ در حین آتشسوزی پس از زلزله ذوب میشوند و کابلها را رها میکنند.
بستهای استیل با روکش PVC گزینه بهتری هستند. برای کابلهای فشار ضعیف و دیتا، استفاده از جداکنندههای فلزی داخل سینی واجب است تا در اثر لرزش، کابلهای قدرت روی کابلهای شبکه نویز القا نکنند یا باعث سایش و پارگی عایق نشوند.
جزئیات اجرایی در تقاطعها و تغییر مسیرها
هرجا مسیر سینی ۹۰ درجه تغییر جهت میدهد، یک گره پرتنش ایجاد میشود. در این نقاط، نیروی زلزله تمایل دارد سینی را از گوشه باز کند. نصب یک ساپورت درست در محل تقاطع و یک ساپورت دیگر در فاصله ۳۰۰ میلیمتری آن، جلوی این گسیختگی را میگیرد.
در تغییر مسیرهای عمودی (بالا یا پایین رفتن)، سینی به شدت آسیبپذیر است. باید از بستهای عمودی سنگین استفاده کنید که سینی را در هر دو جهت قفل کنند. اضافه کردن یک بریس مورب در صفحه عمودی، سختی سیستم را چند برابر میکند.
سوالات متداول
آیا میشود از سینی کابل به عنوان ساپورت لوله هم استفاده کرد؟
هرگز. در مناطق زلزلهخیز، هر سیستمی باید مستقل باشد. اگر لوله آب روی سینی کابل سوار شود، در زلزله ارتعاشات و وزن لوله مستقیماً به سینی منتقل میشود. ممکن است سینی بر اثر بار مضاعف فرو بریزد یا لوله بشکند و آب روی کابلهای برق بریزد. این کار جان افراد را به خطر میاندازد.
ساپورت آویز باید چه قطری داشته باشد؟
برای مسیرهای اصلی با عرض بالای ۴۰۰ میلیمتر، حداقل قطر راد ۱۲ میلیمتر است. راد ۱۰ میلیمتر فقط برای مسیرهای فرعی سبک با حداکثر عرض ۲۰۰ میلیمتر مجاز است. هر راد بالای ۱.۵ متر طول، نیاز به مهار جانبی مخصوص خودش دارد تا در برابر کمانش مقاوم شود.
چطور بفهمیم انکر شیمیایی به درستی نصب شده است؟
سه نشانه نصب صحیح: اول، بیرون زدن چسب از دور تا دور مهره هنگام تزریق. دوم، عدم چرخش مهره و واشر با دست قبل از سفت شدن کامل. سوم، مقاومت در تست کشش با گیج کالیبره شده. اگر چسب از یک طرف بیرون بزند و طرف دیگر خالی بماند، یعنی تزریق ناقص بوده است.
کیت درز انقطاع را از کجا باید تهیه کرد؟
از خود تولیدکننده سینی کابل بخواهید. استفاده از کیتهای متفرقه و جوشکاری شده در محل کارگاه کار درستی نیست. کیتهای استاندارد دارای قطعات کشویی با تلرانس مشخص و گریسخورده هستند که حرکت روان در زلزله را تضمین میکنند.
آیا سینی کابل در برابر زلزله بیمه میشود؟
بیمه به تنهایی کافی نیست. اما در برخی پروژههای خاص، نصب سنسورهای MEMS روی ساپورتها انجام میشود تا شتاب لحظهای را اندازه بگیرند. این کار برای ارزیابی خسارت پس از زلزله و اطمینان از سلامت مسیر قبل از بازگرداندن برق ضروری است. دادههای این سنسورها قابل استناد برای بیمه نیز هست.
بهترین کار بعد از زلزله برای سینی کابل چیست؟
اول، قطع برق کل مسیر. دوم، بازدید چشمی از تمام اتصالات پیچ و مهرهای. سوم، چک کردن تراز سینی. اگر سینی در قسمتی دچار افتادگی ماندگار شد، یعنی مفصل پلاستیک شده و باید تعویض شود. هرگز سینی کج شده را با جک صاف نکنید؛ ترکهای مویرگی فولاد را نمیبینید و در پسلرزه بعدی میشکند.
چرا باید از مهرههای گشتاوری استفاده کنیم؟
مهره معمولی در ارتعاشات طولانی مدت زلزله باز میشود. مهره گشتاوری دارای یک حلقه نایلونی یا یک بخش بیضیشده است که مثل قفل عمل میکند. این مهرهها را فقط یک بار میشود استفاده کرد. دفعه دوم دیگر خاصیت قفلی ندارند. هزینهاش شاید ۱۰٪ بیشتر باشد، اما ارزش ریسک باز شدن یک سینی در آسمانخراش را ندارد.
جمعبندی
زلزله منتظر نمیماند تا شما کارتان را تمام کنید. نصب سینی کابل در مناطق زلزلهخیز، یک تخصص دقیق است که با فرمولهای خشک و استانداردهای کاتالوگی حل نمیشود.
باید نیروهای واقعی را محاسبه کنید، از انکر شیمیایی استاندارد استفاده کنید، مهار جانبی را جدی بگیرید و مهمتر از همه، درز انقطاع را فراموش نکنید. هر ریال اضافهای که برای بست استیل، واشر قفلی و کیت لرزهای هزینه میکنید، در روز زلزله جان آدمها را نجات میدهد و از قطع شدن مسیرهای فرار جلوگیری میکند. این یک هزینه نیست، یک سرمایهگذاری روی امنیت است.
