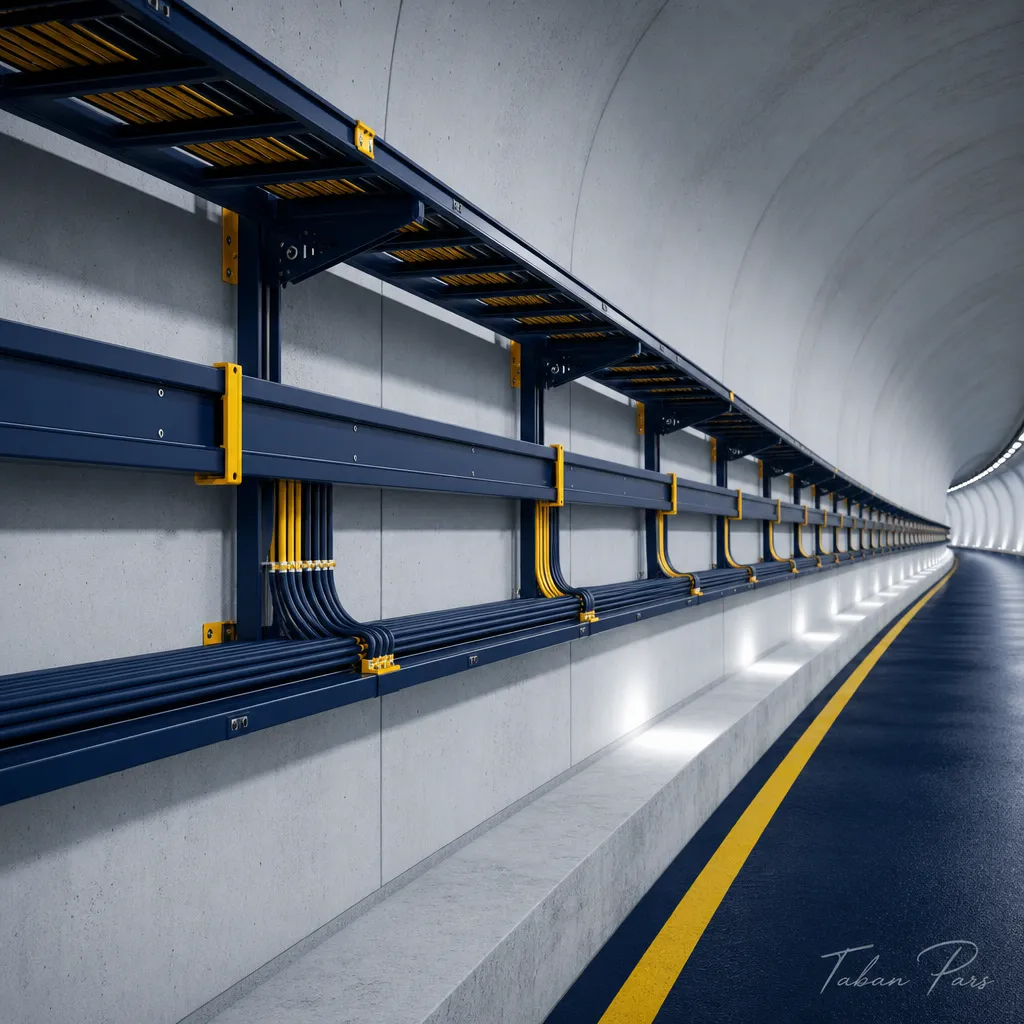

تونلهای جادهای، ریلی و مترو، محیطهایی کاملاً متفاوت با ساختمانهای صنعتی معمولی هستند. رطوبت نسبی بالای ۸۵ درصد، نفوذ آبهای زیرزمینی، تجمع گازهای خورنده حاصل از اگزوز خودروها، و امکان وقوع حریق با گسترش سریع، همگی شرایطی را ایجاد میکنند که یک سینی کابل معمولی را ظرف چند ماه از کار میاندازد.
از طرف دیگر، ارتعاشات ناشی از عبور قطارها با فرکانسهای ۱۰ تا ۳۰ هرتز، فشار دینامیکی پیوستهای به اتصالات و تکیهگاهها وارد میکند. فاصلههای طولانی تونل هم الزاماً دهانههای بیشتری برای ساپورتها میطلبد.
اگر محاسبات سازهای درست انجام نشود، افتادگی سینی، پارگی کابل و حتی خطر سقوط تجهیزات بر روی مسیر حرکت قطار یا خودرو محتمل است. در چنین فضایی، هر تصمیمی باید بر اساس دادههای قابل اندازهگیری گرفته شود، نه صرفاً عادتهای رایج.
چرا سینی کابل، نه لوله و نه کانال؟
در نگاه اول شاید استفاده از لولههای فولادی یا کانالهای دربدار منطقیتر به نظر برسد. اما تجربه پروژههای واقعی نشان میدهد که این روشها در تونل با مشکلات زیادی همراه هستند. سینی کابل و نردبان کابل به سه دلیل اصلی دست بالاتر را دارند:
- تهویه طبیعی کابلها: در تونلی که دمای محیط به راحتی از ۴۰ درجه عبور میکند، محبوس شدن کابل داخل لوله یا کانال، دمای عایق را بالا میبرد و عمر کابل را نصف میکند. سینی باز، گرما را دفع میکند و جریان هوای ناشی از حرکت قطار به خنککاری کمک میکند.
- بازرسی و تعمیرات سریع: تصور کنید در یک تونل ۵ کیلومتری، نقطهای از کابل داخل لوله دچار اتصالی شده باشد. پیدا کردن و جایگزینی کابل در لولههای مدفون یا کانالهای بسته، عملاً مستلزم توقف طولانی بهرهبرداری است. سینی کابل اجازه میدهد در همان بازههای کوتاه تعمیراتی شبانه، کل مسیر بررسی شود.
- انعطاف در توسعه: نیازهای شبکه کابل در تونل ثابت نیست. افزودن کابلهای سیگنالینگ، دوربینهای پایش تصویری یا سیستمهای تهویه جدید، همیشه پیش میآید. روی سینی کابل، این کار بدون تخریب سازه انجام میشود.
با این حال، این مزیتها زمانی محقق میشود که جنس و طراحی سینی دقیقاً متناسب با شرایط تونل انتخاب شده باشد. در ادامه، جزئیات فنی این انتخاب را بررسی میکنیم.
نکته کلیدی
انتخاب سینی کابل در تونلهای حمل و نقل، یک تصمیم سازهای ساده نیست. مقاومت در برابر خوردگی شدید، تحمل دمای بالای ۱۰۰۰ درجه سانتیگراد در آتشسوزی، و استحکام در برابر لرزش دائمی قطارها و خودروها، سه عاملی هستند که مستقیماً ایمنی بهرهبرداری را تعیین میکنند.
جدول مقایسه جنسهای اصلی سینی کابل در تونل
برای یک تصمیمگیری سریع و مبتنی بر داده، مشخصات چهار گزینه پرکاربرد را در جدول زیر خلاصه کردهایم. اعداد بر اساس استانداردهای NEMA VE1 و تجربه میدانی در پروژههای ایرانی استخراج شدهاند:
| جنس | مقاومت خوردگی | تحمل آتش | وزن نسبی | حداکثر دهانه بدون ساپورت* | محیط پیشنهادی |
|---|---|---|---|---|---|
| فولاد گالوانیزه گرم (Hot-Dip) | خوب | متوسط (تا ۴۰۰°C) | متوسط | ۱.۸ تا ۲ متر | تونلهای جادهای خشک و نیمه مرطوب |
| استیل ۳۱۶ | عالی | بالا (تا ۸۰۰°C) | نسبتاً بالا | ۲ تا ۲.۲ متر | تونلهای مرطوب، مترو، نواحی با گازهای خورنده |
| آلومینیوم آلیاژی ۶۰۶۳ | عالی (غیرآهنی) | ضعیف (ذوب در ۶۶۰°C) | سبک | ۱.۵ تا ۱.۸ متر | تونلهایی با محدودیت بار مرده و رطوبت بدون ریسک حریق بالا |
| فایبرگلاس (GRP) | مقاوم به اکثر مواد شیمیایی | خود خاموششونده | بسیار سبک | ۱.۲ تا ۱.۵ متر | محیطهای شدیداً خورنده و شیمیایی |
*دهانه برای بار گسترده ۴۵ کیلوگرم بر متر و خیز مجاز ۱/۲۰۰ طول دهانه محاسبه شده است. مقادیر برای سینی با ارتفاع لبه ۵۰ میلیمتر و ضخامت ۱.۵ میلیمتر (برای فلزات) ارائه شده است.
سینی کابل فولادی گالوانیزه گرم؛ انتخاب اقتصادی و قابل اتکا
در بسیاری از تونلهای جادهای ایران، سینی کابل ساخته شده از ورق فولادی با پوشش گالوانیزه گرم (غوطهوری در روی مذاب) همچنان پرمصرفترین گزینه است. دلیل آن مشخص است: هزینه تولید پایین، دسترسی آسان، و مقاومت مکانیکی بالا.
ضخامت پوشش روی طبق استاندارد ASTM A123 برای ضخامت ورق ۱.۵ میلیمتر، حداقل ۴۵ میکرون است که در محیطهای نیمه مرطوب و بدون آلودگی شدید صنعتی، عمری بالای ۱۵ سال را تضمین میکند.
نکته مهم در سفارش این نوع سینی برای تونل، توجه به فرایند پس از ساخت است. سوراخکاری و برش پس از گالوانیزه، فلز پایه را در معرض خوردگی قرار میدهد.
حتماً باید لبههای برشخورده با اسپری غنی از روی (حداقل ۹۳٪ روی) ترمیم شوند. در غیر اینصورت، نقطههای زنگزدگی موضعی، ظرف ۶ ماه از بهرهبرداری پدیدار میشوند. در تونلهای با تهویه ضعیف و تراکم گازهای SO₂ و NOₓ (مثلاً تونلهای طویل شهری)، این نوع سینی کفایت نمیکند و باید به سراغ استیل رفت.
استیل ۳۱۶؛ پادشاه بدون رقیب تونلهای مترو و مرطوب
وقتی پای رطوبت اشباع، آبهای زیرزمینی با املاح بالا، و شستوشوی دورهای تونل با فشار آب مطرح میشود، هیچ چیز جای فولاد زنگنزن گرید ۳۱۶ را نمیگیرد. وجود ۲ تا ۳ درصد مولیبدن در آلیاژ ۳۱۶، مقاومت حفرهای شدن در برابر یون کلر را به شدت افزایش میدهد. این دقیقاً همان تهدیدی است که از نشت آب شور یا استفاده از نمکهای یخزدا در ورودی تونلهای کوهستانی ناشی میشود.
از منظر آتشسوزی هم استیل ۳۱۶ برتری محسوسی دارد. استحکام کششی این فولاد در دمای ۶۰۰ درجه سانتیگراد همچنان حدود ۵۰٪ مقدار اولیه باقی میماند، در حالی که فولاد کربنی گالوانیزه در همین دما دچار افت شدید میشود و پوشش روی آن میسوزد.
بنابراین برای مسیرهای فرار، تونلهای ریلی زیرزمینی و گالریهای کابلی که حفظ یکپارچگی سازه در حین حریق حیاتی است، انتخاب استیل ۳۱۶ یک الزام مهندسی است، نه یک گزینه تجملاتی. هزینه بالاتر آن در برابر هزینه توقف تونل و بازسازی زودهنگام، کاملاً توجیه اقتصادی دارد.
مشاوره رایگان و دقیق برای هر سوال شما در زمینه سینی کابل -نردبان کابل و محصولات تابان پارس
بیش از ۸۰٪ رضایت و دقت انتخاب کالای تولیدی و عمده فقط بعد از یک تماس
- ✅ ارسال با ضمانت سلامت کالا به سراسر کشور
- ✅ گارانتی معتبر و اصالت کالا
- ✅ مشاوره تخصصی رایگان قبل و بعد از خرید
نردبان کابل در تونل؛ کجا و چرا؟
نردبان کابل (Cable Ladder) با پلههای عرضی، بیشترین استحکام را برای دهانههای بلند فراهم میکند. در تونلهایی که مسیر سینی از سقف یا دیوارههای سنگی با فواصل نامنظم ساپورت عبور میکند، نردبان کابل میتواند دهانههای ۳ متری را هم بدون خیز مخرب پوشش دهد. این کار با استفاده از پروفیلهای C شکل کناری با ارتفاع ۱۰۰ یا ۱۵۰ میلیمتر امکانپذیر است.
کاربرد دیگر آن، حمل کابلهای سنگین فشار متوسط و قطور (مثلاً ۳ در ۱۸۵ میلیمتر مربع) است که وزن هر متر آنها به ۱۲ کیلوگرم میرسد. در این شرایط، بار کلی روی سینی به راحتی از ۶۰ کیلوگرم بر متر عبور میکند. نردبان کابل استیل یا گالوانیزه گرم با گام پله ۳۰۰ میلیمتر، تکیهگاه مطمئنی برای این کابلها فراهم میکند.
نکته اجرایی: در نصب نردبان کابل زیر سقف تونل، حتماً از صفحههای نگهدارنده برای جلوگیری از لیفت شدن کابلها بر اثر فشار باد قطار استفاده کنید. باد با سرعت ۸۰ کیلومتر بر ساعت، نیروی بالابرنده قابل توجهی به سطح مقطع کابلها وارد میکند.
محاسبات بارگذاری و فواصل تکیهگاهها؛ با اعداد واقعی
طراحی سازهای سینی کابل در تونل، بر اساس دو پارامتر اصلی انجام میشود: بار استاتیکی و بار ناشی از ضربه یا لرزش. بار استاتیکی مجموع وزن سینی، کابلها و متعلقات است.
به عنوان یک قاعده تجربی تأییدشده، برای یک سینی با عرض ۴۰۰ میلیمتر و ارتفاع لبه ۵۰ میلیمتر از جنس فولاد گالوانیزه ۱.۵ میلیمتر، با بار کابل ۳۵ کیلوگرم بر متر، فاصله تکیهگاهها ۱.۵ متر در نظر گرفته میشود. اگر همین بار را روی نردبان کابل با پروفیل کناری ۱۰۰ میلیمتر منتقل کنید، فاصله ۲.۵ متر هم ایمن خواهد بود.
خیز مجاز سازه طبق استاندارد IEC 61537 نباید از ۱/۲۰۰ طول دهانه تجاوز کند. برای یک دهانه ۲ متری، حداکثر خیز قابل قبول ۱۰ میلیمتر است. در محلهای عبور قطار، لرزش با شتاب ۰.۲ تا ۰.۵ g به این خیز اضافه میشود که در محاسبات باید ضریب دینامیکی ۱.۳ تا ۱.۵ اعمال شود.
به بیان ساده، اگر بار استاتیکی شما ۴۰ کیلوگرم بر متر است، تکیهگاه و اتصالات باید برای باری معادل ۵۲ تا ۶۰ کیلوگرم بر متر طراحی شوند. استفاده از بستهای ضد لرزش (Spring Lock یا پیچ و مهرههای نایلونی) در محل اتصال سینی به ساپورت، از شل شدن تدریجی پیچها جلوگیری میکند.
الزامات ایمنی حریق؛ سینی کابل باید دوام بیاورد
در آتشسوزی تونل، هدف فقط جلوگیری از گسترش شعله نیست؛ سینی کابل نباید فرو بریزد و مسیرهای کابل آتشنشانی و روشنایی اضطراری را قطع کند. بر اساس دستورالعمل NFPA 502 برای تونلهای جادهای، سیستمهای پشتیبان کابل باید حداقل ۶۰ دقیقه یکپارچگی خود را در دمای استاندارد آتش حفظ کنند. این یعنی سینی گالوانیزه ساده بدون پوشش ضد حریق، معمولاً از این آزمون سربلند بیرون نمیآید.
راه حل عملی، استفاده از پوششهای منبسط شونده روی سینی و ساپورتهاست. یک لایه ۵۰۰ میکرونی از این پوشش میتواند زمان تابآوری فولاد کربنی را تا ۹۰ دقیقه افزایش دهد.
گزینه دیگر، سینیهای استیل ۳۱۶ با ضخامت ۲ میلیمتر است که بدون پوشش هم مقاومت حرارتی بالاتری دارند. برای تونلهای ریلی زیرزمینی، اغلب ترکیبی از سینی استیل و پوشش ضد حریق اجرا میشود. ضمناً فاصله بین سینیهای کابل فشار ضعیف و کابلهای ایمنی باید حداقل ۳۰۰ میلیمتر افقی باشد تا از سرایت آتش از یک مسیر به مسیر دیگر جلوگیری شود.
همبندی و ارت؛ ایمنی الکتریکی در تونل
سینی کابل در تونل صرفاً یک نگهدارنده مکانیکی نیست. طبق NEC و مبحث ۱۳ مقررات ملی ساختمان ایران، سینیهای فلزی باید بخشی از شبکه همبندی حفاظتی باشند. مقاومت الکتریکی هر قطعه اتصال نباید از ۰.۱ اهم تجاوز کند.
در محیط مرطوب تونل، اتصالات پیچ و مهرهای معمولی ظرف یک سال اکسید شده و مقاومت تماس بالا میرود. راهکار، استفاده از واشرهای فنری استیل، گریس رسانا روی محل اتصال، و جامپرهای مسی انعطافپذیر با سطح مقطع حداقل ۶ میلیمتر مربع در فواصل حداکثر ۱۵ متری است.
برای سینیهای آلومینیومی، خوردگی گالوانیک در تماس با بستهای فولادی یک تهدید جدی است. حتماً از بستهای آبکاری شده با قلع یا استیل ضد زنگ استفاده کنید و اتصالات را با رنگ اپوکسی غنی از روی بپوشانید.
همچنین در تونلهایی که کابلهای قدرت ۲۰ کیلوولت عبور میکنند، فواصل جدایی فازها روی سینی باید مطابق جداول IEC 61936 رعایت شود تا میدانهای الکترومغناطیسی، ولتاژ القایی خطرناک روی بدنه سینی ایجاد نکنند.
نکات اجرایی نصب که در هیچ دفترچهای نمیخوانید
فرض کنید سینی کابل ایدهآل را انتخاب کردهاید. اگر نصب، سهلانگارانه انجام شود، همه محاسبات بیفایده خواهد بود. این توصیهها برخاسته از درسآموختههای اجرایی پروژههای واقعی تونل هستند:
- درز انبساط را جدی بگیرید: طول تونل گاهی به چند کیلومتر میرسد. تغییر دمای سالیانه ۴۰ درجه، انبساط خطی حدود ۴.۸ میلیمتر در هر ۱۰ متر برای فولاد ایجاد میکند. در هر ۳۰ متر طول مسیر سینی، یک درز انبساط با فاصله ۱۰ تا ۱۵ میلیمتر تعبیه کنید و از کانکتورهای انعطافپذیر مسی برای تداوم همبندی استفاده نمایید.
- شیب سینی برای تخلیه آب: حتی اگر فکر میکنید آب وارد تونل نمیشود، میعان رطوبت روی سقف، قطرات آب را روی کابلها میریزد. سینی را با شیب حداقل ۱ درصد به سمت چاههای زهکش نصب کنید و در پایینترین نقاط، سوراخهای تخلیه به قطر ۸ میلیمتر ایجاد نمایید.
- فاصله از سقف و دیوار: برای گردش هوا و دسترسی ابزار آچار، حداقل ۱۵۰ میلیمتر فاصله عمودی از سقف و ۱۰۰ میلیمتر از دیواره تونل حفظ شود. این عدد در قوسهای تونل برای عبور کابلهای قطور به ۲۵۰ میلیمتر افزایش مییابد.
- ساپورتهای مستقل: هرگز سینی کابل را به شبکه تهویه، لولههای آتشنشانی یا سازههای روشنایی نبندید. ساپورتها باید مستقیماً به بدنه بتنی یا فلزی تونل با انکر بولتهای شیمیایی (در بتن ترکخورده) یا انکر مکانیکی (در بتن سالم) متصل شوند. بارگذاری مجاز هر انکر بولت M12 در بتن C25 حدود ۲.۵ کیلونیوتن برشی است.
نگهداری و بازرسی؛ برنامهای برای ۲۰ سال آینده
سینی کابل در تونل فراموششدهترین بخش تأسیسات است؛ چون در ارتفاع نصب شده و تا زمانی که مشکلی پیش نیاید، کسی سراغش نمیرود. اما یک برنامه بازرسی سالانه باید اجرا شود. موارد چکلیست واقعی بازرسی:
- بررسی گشتاور پیچهای اصلی با ترکمتر (حداقل ۲۰ درصد اتصالات). گشتاور شلشدگی بیش از ۱۰٪ نشانه وجود ارتعاش بیش از حد است.
- اندازهگیری مقاومت اتصال همبندی در ۵ نقطه تصادفی. مقاومت بالای ۰.۵ اهم نیاز به تمیزکاری و تعویض واشر دارد.
- کنترل خیز سینی با لیزر یا شیلنگ تراز. خیز بیش از ۱/۱۵۰ دهانه، هشدار اضافهبار یا خوردگی پنهان در لبههاست.
- بازرسی چشمی نقاط زنگزدگی، بهویژه در محلهای برش و سوراخهای تخلیه. پوسیدگی موضعی با ضخامتسنج اولتراسونیک اندازهگیری شود.
در تونلهای مترو که بازرسی فقط در ساعتهای نیمه شب امکانپذیر است، نصب سنسورهای فیبر نوری روی سینی برای پایش دائمی دما و کرنش، یک راهکار هوشمند و مقرونبهصرفه است.
سوالات متداول
بهترین جنس سینی کابل برای تونلهای با رطوبت بالا و آبهای زیرزمینی شور کدام است؟
بدون تردید فولاد زنگنزن گرید ۳۱۶. این آلیاژ مقاومت فوقالعادهای در برابر خوردگی حفرهای ناشی از یون کلر دارد. در پروژههای ساحلی یا تونلهایی که از نمکپاشی برای یخزدایی استفاده میشود، انتخاب استیل ۳۱۶ اجتنابناپذیر است. اگر محدودیت بودجه دارید، میتوانید از استیل ۳۰۴ با پوشش اضافی اپوکسی استفاده کنید، اما عمر مفید آن کمتر خواهد بود.
حداقل ضخامت ورق سینی کابل گالوانیزه برای تونل چقدر باید باشد؟
برای سینی با عرض تا ۳۰۰ میلیمتر، ضخامت ۱.۲ میلیمتر کفایت میکند. برای عرض ۴۰۰ تا ۶۰۰ میلیمتر، ضخامت ۱.۵ میلیمتر و برای عرض بالای ۶۰۰ میلیمتر، حتماً از ورق ۲ میلیمتر استفاده کنید. این اعداد برای بار کابل سنگین (تا ۶۰ کیلوگرم بر متر) و فاصله تکیهگاه ۱.۵ متر معتبر است. ضخامت کمتر، خیز بیش از حد و نهایتاً ترک خوردگی سازه را به دنبال دارد.
فاصله استاندارد بین تکیهگاههای سینی کابل در تونل چقدر است؟
فاصله استاندارد ۱.۵ متر برای اکثر سینیهای فولادی گالوانیزه با بار متوسط جواب میدهد. در صورت استفاده از نردبان کابل با پروفیل کناری ۱۰۰ میلیمتر، این فاصله به ۲.۵ متر افزایش مییابد. هرگز بدون محاسبه بار و تأیید سازنده، فاصلهها را افزایش ندهید. در قوسهای قائم تونل، فاصله تکیهگاهها را ۲۰٪ کمتر بگیرید.
آیا میتوان از سینی کابل آلومینیومی در تونل استفاده کرد؟
بله، اما با احتیاط. آلومینیوم در برابر رطوبت و بسیاری از مواد شیمیایی مقاوم است، وزن کمی دارد و نصب آن آسان است. با این حال، نقطه ذوب پایین (۶۶۰ درجه) آن را برای مسیرهای حساس به حریق مناسب نمیکند. اگر الزامات آتشسوزی تونل سختگیرانه نیست و صرفاً محیط مرطوب است، آلومینیوم گزینه مقرونبهصرفهای خواهد بود. حتماً از اتصالات ضد خوردگی گالوانیک استفاده کنید.
چگونه از سینی کابل در برابر آتش محافظت کنیم؟
روش مؤثر، اجرای پوششهای منبسط شونده روی سینی و ساپورتهاست. این رنگها در تماس با حرارت، لایهای عایق کربنی متخلخل ایجاد میکنند که فولاد را عایق میکند. برای تونلها، پوششی انتخاب کنید که گواهی مقاومت ۹۰ دقیقهای طبق استاندارد BS 476 داشته باشد. همچنین تفکیک فیزیکی کابلهای ایمنی از کابلهای قدرت با فاصله حداقل ۳۰۰ میلیمتر، یک الزام پایه است.
آیا نصب سینی کابل در تونل نیاز به جوشکاری دارد؟
خیر، توصیه اکید میشود که از اتصالات مکانیکی پیچ و مهرهای استفاده کنید. جوشکاری در تونلهای در حال بهرهبرداری خطر آتشسوزی دارد و پوشش گالوانیزه را در محل جوش از بین میبرد. اتصالات بولت و نات استیل با گشتاور کنترلشده، هم استحکام لازم را دارند و هم امکان باز و بسته کردن مجدد را فراهم میکنند. برای همبندی، از جامپرهای مسی پیچشونده استفاده کنید.
طول عمر مفید سینی کابل در تونل چقدر است؟
با انتخاب صحیح جنس و نصب اصولی، سینی کابل گالوانیزه گرم در تونل جادهای با رطوبت متوسط بین ۲۰ تا ۲۵ سال دوام میآورد. سینی استیل ۳۱۶ در شرایط خورنده مترو، عمری بیش از ۳۰ سال دارد. این اعداد در صورت انجام بازرسیهای دورهای و ترمیم بهموقع پوششها محقق میشود. غفلت از زنگزدگیهای سطحی، این ارقام را به نصف کاهش میدهد.
جمعبندی عملی
سینی کابل در تونلهای حمل و نقل، ستون فقرات شبکه برق و کنترل است. تصمیمگیری در مورد جنس، ابعاد، فواصل تکیهگاه و سیستم حفاظت در برابر حریق، باید پیش از شروع عملیات اجرایی و بر مبنای دادههای واقعی تونل (رطوبت، دما، بار کابل، لرزش) نهایی شود.
یک اشتباه کوچک در انتخاب، چند سال بعد با خوردگی گسترده، افتادگی خطرناک یا قطع مسیرهای ایمنی خود را نشان میدهد و هزینه تعمیرات آن چندین برابر هزینه اولیه است.
