شینه یا Busbar دقیقاً چیست؟
شینه یک هادی صلب و لخت از جنس مس یا آلومینیوم است که به صورت تخت (Flat) یا پروفیلهای خاص ساخته میشود و در یک محفظه عایقبندی شده قرار میگیرد.
این محفظه میتواند از جنس ورق فولادی، آلومینیومی یا رزینهای خاص باشد. وظیفه شینه انتقال جریانهای بالا با کمترین مقاومت اهمی و افت ولتاژ است. برخلاف کابل که مجموعهای از رشتههای نازک مسی است، شینه یکپارچگی مکانیکی و الکتریکی بالاتری دارد.
امروزه سیستمهای شینهبندی عمدتاً به شکل ترانکینگ عرضه میشوند. یعنی قطعات پیشساختهای که در کارخانه مونتاژ و تست شدهاند و در محل پروژه فقط روی ساپورتها نصب و به هم پیچ میشوند.
این رویکرد ماژولار، نصب را به شدت ساده میکند. معروفترین استاندارد طراحی و تست این سیستمها، IEC 61439-6 برای شینههای فشار ضعیف و IEC 62271 برای فشار متوسط است.
در بازار سه نوع رایج شینه داریم:
- شینه هوایی (Air-insulated): هادیها با فاصله هوایی درون کانال قرار میگیرند. ساده و ارزانتر است اما نیاز به فضای بیشتر و محافظت در برابر گرد و غبار دارد.
- شینه ساندویچی (Sandwich): هادیهای فاز و نول با عایقهای نازک اپوکسی یا پلیاستر روی هم پرس میشوند. اندوکتانس مدار به شدت پایین میآید و تحمل جریان اتصال کوتاه بالا میرود. استاندارد طلایی در پروژههای امروزی.
- شینه رزینی (Cast Resin): هادیها در رزین اپوکسی قالبگیری میشوند. مقاومت عالی در برابر رطوبت، مواد شیمیایی و آتش. مناسب محیطهای بسیار خورنده یا تونلها.
کابلکشی سنتی: محدودیتهایی که نمیشود نادیده گرفت
کابلهای مسی یا آلومینیومی عایقدار، ستون فقرات توزیع برق در بیش از نیم قرن گذشته بودهاند. برای جریانهای پایین و مسافتهای کوتاه، همچنان انتخابی منطقی و اقتصادی هستند. اما وقتی جریان از ۸۰۰ تا ۱۰۰۰ آمپر فراتر میرود، مجبور میشوید چندین رشته کابل را به صورت موازی در هر فاز قرار دهید. اینجا مشکلات شروع میشود.
اولین چالش، تقسیم یکنواخت جریان بین کابلهای موازی است. تفاوت جزئی در طول، مسیر یا دمای هر کابل باعث میشود یک رشته جریان بیشتری بکشد، داغتر شود و زودتر پیر شود. طبق تجربه عملی، حتی با رعایت دقیق الزامات IEC 60364-5-52، دستیابی به توزیع خطی کمتر از ۱۰٪ بین رشتهها در شرایط واقعی دشوار است. مشکل دوم، فضای فیزیکی و وزن است.
برای یک فیدر ۳۲۰۰ آمپری، به ۹ تا ۱۰ رشته کابل ۳۰۰ میلیمتر مربعی در هر فاز نیاز دارید. وزن مجموع کابلها برای یک مسیر ۵۰ متری به بیش از ۷ تن میرسد. سینیها، مهارها و سازههای نگهدارنده هم ابعاد عظیمی پیدا میکنند.
از طرفی شعاع خمش کابلهای سنگین، محدودیتهای جدی در طراحی مسیر ایجاد میکند. در رایزرهای عمودی، مهار کابلها در برابر وزن خودشان با استفاده از کلمپهای مخصوص ضروری است و کوچکترین خطایی باعث سرخوردن و آسیب عایق میشود.
همه اینها زمان نصب را افزایش میدهد. در پروژهای که یک رایزر ۲۵ طبقه با کابل اجرا شده، فقط زمان مفید سربندی و مهار کابلها ۴۰ درصد کل زمان نصب بخش الکتریکال را به خود اختصاص داده بود.
مهم: اگر جریان مصرفی تابلو یا رایزر اصلی ساختمان از ۸۰۰ آمپر بالاتر برود، شینهبندی تقریباً همیشه انتخاب هوشمندانهتری نسبت به کابلکشی موازی است. دلیل؟ کاهش ۴۰ تا ۶۰ درصدی فضای اشغالی، افت ولتاژ کمتر از نصف، تلفات حرارتی حدود ۵۰ درصد کمتر و زمان نصب که گاهی به یکسوم کابلکشی میرسد. در پروژههای با تراکم جریان بالا، شینه یک ضرورت فنی است، نه یک گزینه تجملی.

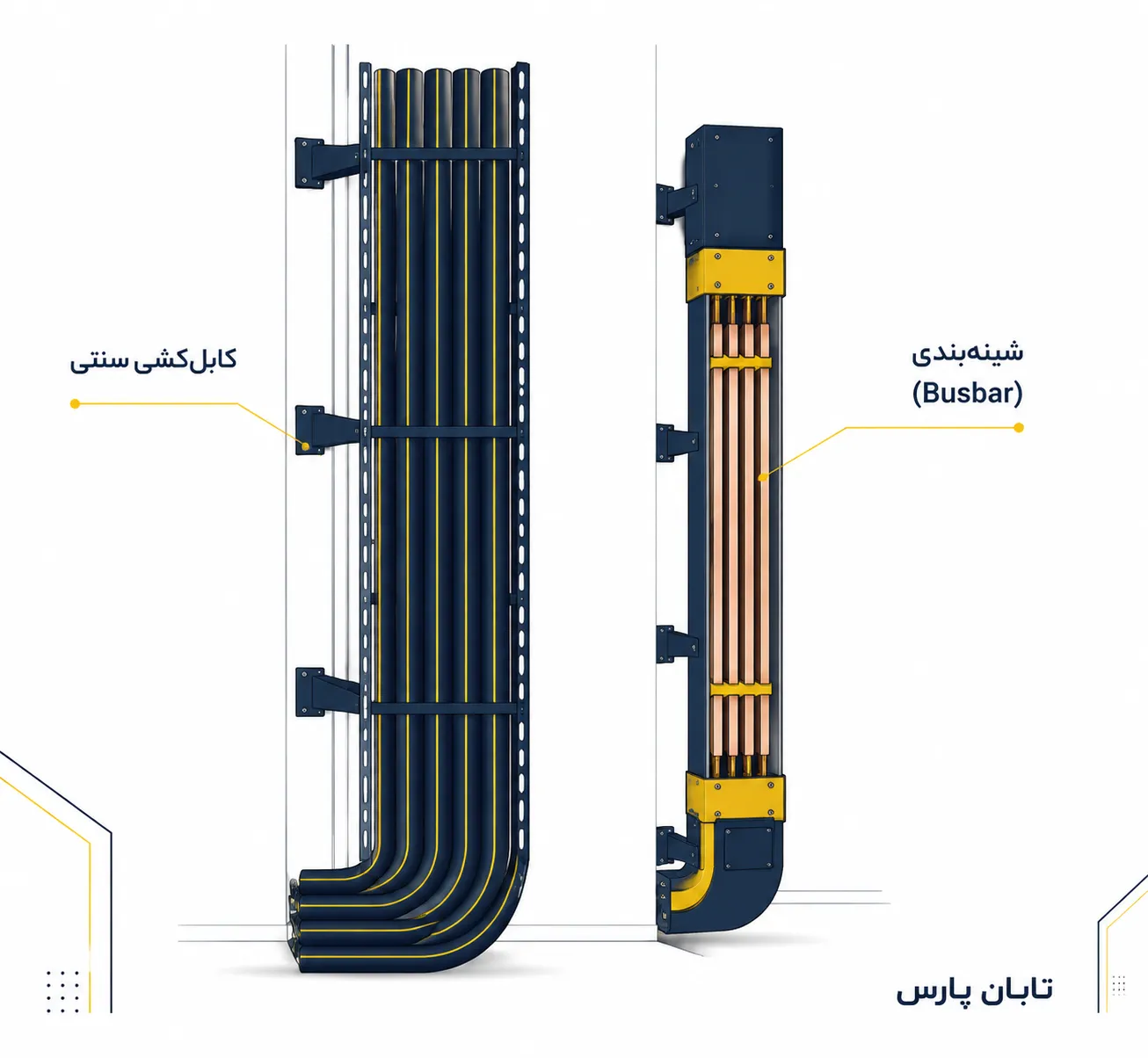

شینهبندی چطور معادله را تغییر میدهد؟
شینه از اساس برای غلبه بر همین محدودیتها طراحی شده. در یک سیستم شینهبندی ساندویچی استاندارد با ریتینگ ۳۲۰۰ آمپر، به جای ۲۷ رشته کابل (۹ رشته در هر فاز)، یک بلوک فشرده دارید که عرض آن حدود ۲۵۰ میلیمتر و ضخامتش ۱۵۰ میلیمتر است.
وزن هر متر آن حدود ۲۱ کیلوگرم است؛ یعنی یک دهم وزن کابلهای معادل. افت ولتاژ در بار نامی به جای ۲.۸ ولت بر متر برای کابلها، به ۱.۱ ولت بر متر کاهش پیدا میکند. مقاومت اهمی بسیار پایینتر شینه، تلفات حرارتی را تقریباً نصف میکند.
اما عدد و رقمها وقتی معنا پیدا میکنند که کنار هم چیده شوند. در ادامه یک جدول مقایسهای بر اساس دادههای واقعی یک پروژه صنعتی با جریان ۳۲۰۰ آمپر و طول مسیر ۶۰ متر (از ترانسفورماتور تا تابلو اصلی) میآید. تمام مقادیر برای سیستم سهفاز با هادی مسی محاسبه شدهاند.
| معیار | کابلکشی سنتی (۹ رشته ۳۰۰mm² در هر فاز) | شینهبندی ساندویچی ۳۲۰۰A |
|---|---|---|
| وزن کل مسیر (۶۰ متر) | حدود ۷۸۰۰ کیلوگرم | حدود ۱۲۶۰ کیلوگرم |
| عرض رایزر / سینی مورد نیاز | ۱۰۰۰ میلیمتر | ۳۰۰ میلیمتر |
| افت ولتاژ در جریان نامی (ولت بر متر) | ۲.۷ ولت | ۱.۰۵ ولت |
| تلفات اهمی در ۶۰ متر (وات) | حدود ۲۶۰۰۰ وات | حدود ۱۰۵۰۰ وات |
| تحمل جریان اتصال کوتاه (۱ ثانیه) | حداکثر ۵۵ کیلوآمپر (با آرایش خاص) | ۸۵ کیلوآمپر (مطابق تست IEC) |
| زمان نصب (تیم ۴ نفره) | ۴۵ روز کاری | ۱۸ روز کاری |
| امکان انشعابگیری در طول مسیر | نیاز به قطع کابل، نصب مفصل و جعبه انشعاب | با تاپآف یونیتهای پیشساخته در هر ۱.۵ متر |
| کلاس حریق و بار سوختنی | عایق PVC یا LSOH با بار حرارتی بالا | عایق اپوکسی یا پلیاستر، بار سوختنی نزدیک به صفر |
ارقام بالا گویای همه چیز هستند. وقتی یک بهرهبردار با قبض برق ماهیانه روبهروست، ۱۵ کیلووات تلفات کمتر در یک فیدر، یعنی سالانه حدود ۱۳۰ مگاواتساعت صرفهجویی. با تعرفه صنعتی امروز، این یعنی بازگشت سرمایه اختلاف قیمت اولیه شینه ظرف کمتر از ۳ سال.
راهکار تخصصی میخواهید؟
برای مشاوره، استعلام قیمت و سفارش، یکی از گزینههای زیر را انتخاب کنید.
پاسخگوی شما هستیم.💛
کاهش چشمگیر فضای اشغالی و سادگی نصب
در ساختمانهای بلند، فضای رایزر یک ثروت است. هر سانتیمتر مربعی که آزاد بماند، به واحدهای مسکونی یا اداری اضافه میشود. یک رایزر کابل برای همان ۳۲۰۰ آمپر با احتساب فواصل ایمنی، به مقطعی حدود ۱۰۰۰×۳۵۰ میلیمتر نیاز دارد.
شینه ساندویچی همین کار را با ۳۰۰×۱۵۰ میلیمتر انجام میدهد. این یعنی ۸۵ درصد کاهش سطح مقطع رایزر. در برجهای بالای ۳۰ طبقه، این تفاوت به معنی چندین متر مربع فضای مفید اضافی در کل ارتفاع ساختمان است.
نصب شینه هم داستان متفاوتی دارد. قطعات ۳ یا ۴ متری از قبل در کارخانه تست شدهاند. در محل فقط با آچار به هم متصل میشوند. هیچ خبری از کابلبری، سرکابل زدن پرزحمت، شرینک حرارتی و تست تکتک رشتهها نیست.
اتصالات شینه به صورت پیچ و مهرهای با واشرهای مخصوص بلویل اجرا میشود که فشار ثابت را در طول زمان حفظ میکند و مشکل شل شدن اتصالات در اثر سیکلهای حرارتی را از بین میبرد. در کابلها اما اتصالات سرکابل به مرور مستعد افزایش مقاومت و داغ شدن هستند، مگر اینکه مرتب پایش شوند.
رفتار در اتصال کوتاه و ایمنی حریق
جریان اتصال کوتاه نیروهای الکترودینامیکی عظیمی به هادیها وارد میکند. در کابلهای موازی، اگر مهار مکانیکی کافی نباشد، نیروی دافعه بین فازها میتواند کابلها را از سینی بیرون بیندازد یا عایق را پاره کند.
شینهبندی ساندویچی به دلیل ساختار فشرده و عایقهای بین فازی که نقش اسپیسر را هم دارند، این نیروها را به صورت داخلی خنثی میکند. به همین دلیل سطح تحمل جریان اتصال کوتاه در شینهها خیلی بالاتر از کابلهاست – به راحتی ۸۵ تا ۱۰۰ کیلوآمپر برای یک ثانیه.
از منظر ایمنی حریق، کابلهای معمولی حتی از نوع کمدود و بدون هالوژن (LSOH)، حجم زیادی ماده قابل اشتعال وارد ساختمان میکنند. بار حرارتی یک رایزر پر از کابل PVC در یک ساختمان ۴۰ طبقه میتواند از ۱۵۰۰ مگاژول بر متر مربع هم عبور کند. شینهبندی با عایق اپوکسی یا پلیاستر تقویتشده با الیاف شیشه، عملاً سوختنی نیستند و گازهای سمی متصاعد نمیکنند.
در تستهای آتشسوزی عمودی طبق IEC 60332-3، یک سیستم شینه استاندارد حتی پس از ۱۸۰ دقیقه شعله مستقیم، تداوم عملکرد الکتریکی خود را حفظ میکند. این ویژگی برای مدارهای ایمنی مثل پمپهای آتشنشانی و تهویه تخلیه دود حکم طلا را دارد.
انعطافپذیری در بهرهبرداری و توسعه آینده
یکی از دردسرهای بزرگ کابلکشی سنتی، انشعابگیری در طول مسیر است. اگر پس از بهرهبرداری بخواهید یک تابلوی جدید در طبقه ۱۲ اضافه کنید، باید کابل اصلی را قطع کنید، مفصل بزنید، یک جعبه انشعاب نصب کنید و دوباره تست کنید.
این یعنی خاموشی طولانی و ریسک بالا. در شینهبندی، انشعابگیری با استفاده از باکسهای انشعاب انجام میشود که روی بدنه شینه کلیک میشوند و بدون قطع برق (با رعایت پروتکلهای ایمنی کار گرم) قابلیت نصب دارند. این مزیت در مراکز داده و بیمارستانها که تغییر آرایش بار دائمی است، بیقیمت است.
همچنین جابهجایی یا افزایش ظرفیت هم سادهتر است. اگر چند سال بعد نیاز به ارتقا از ۲۵۰۰ آمپر به ۳۲۰۰ آمپر داشته باشید، در سیستم کابلی باید تمام کابلها را تعویض کنید. اما در شینهبندیهای ماژولار، گاهی فقط با تعویض برخی قطعات یا افزودن یک مسیر موازی جدید، کار راه میافتد.
چه زمانی باید به سراغ کابل برویم؟
بیانصافی است اگر بگوییم شینه همیشه بهترین است. برای جریانهای زیر ۸۰۰ آمپر و مسیرهای کوتاه، کابل همچنان انتخاب اول و مقرونبهصرفهتر است. وقتی مسیر پرپیچ و خم باشد و نیاز به خمهای متعدد با شعاع کم باشد، کابل انعطاف بیشتری دارد.
در مدارهای فرعی نهایی که از تابلو به مصرفکنندههای پراکنده میروند، کابل بیرقیب است. همچنین در پروژههای کوچک که هزینه اولیه حرف اول را میزند و تلفات اهمیت کمتری دارد، کابلها منطقیترند.
اما یک قاعده کلی وجود دارد: اگر جریان نامی از ۱۰۰۰ آمپر عبور کرد، یا طول مسیر رایزر از ۲۰ متر بیشتر شد، یا تعداد انشعابات در طول مسیر بالا بود، حتماً تحلیل هزینه چرخه عمر (LCC) انجام دهید. در ۹۰ درصد این تحلیلها، شینهبندی برنده است.
سوالات متداول
شینهبندی برای چه سطح جریانی واقعاً توجیه اقتصادی پیدا میکند؟
آیا شینهبندی برای ساختمانهای مسکونی هم مناسب است؟
تفاوت شینه مسی و آلومینیومی در چیست؟
چطور میشود از شینه انشعاب گرفت؟
شینهبندی چه نیازهای نگهداری و تعمیراتی دارد؟
عملکرد شینه در برابر زلزله چطور است؟
هزینه اولیه شینه نسبت به کابل چقدر بیشتر است و چطور برمیگردد؟
حرف آخر
انتخاب بین شینه و کابل یک تصمیم مهندسی بر اساس چند فاکتور اصلی است: جریان نامی، طول مسیر، فضای در دسترس، الزامات ایمنی و هزینه چرخه عمر. اگر روی پروژهای با جریان بالا و مسیر عمودی طولانی کار میکنید، بدون تعارف سراغ شینه بروید.
دردسرهای همبندی، افت ولتاژ، گرمای بیش از حد و اشغال فضا در کابلکشی سنتی، به مرور تبدیل به هزینههای پنهان سنگینی میشود که در نگاه اول دیده نمیشوند.
شینهبندی را به عنوان یک سرمایهگذاری فنی ببینید، نه یک خرج اضافه. با دادههای واقعی که ارائه شد، حالا میتوانید با اطمینان بیشتری در جلسات طراحی و مناقصه تصمیم بگیرید. اگر باز هم سوالی دارید.
