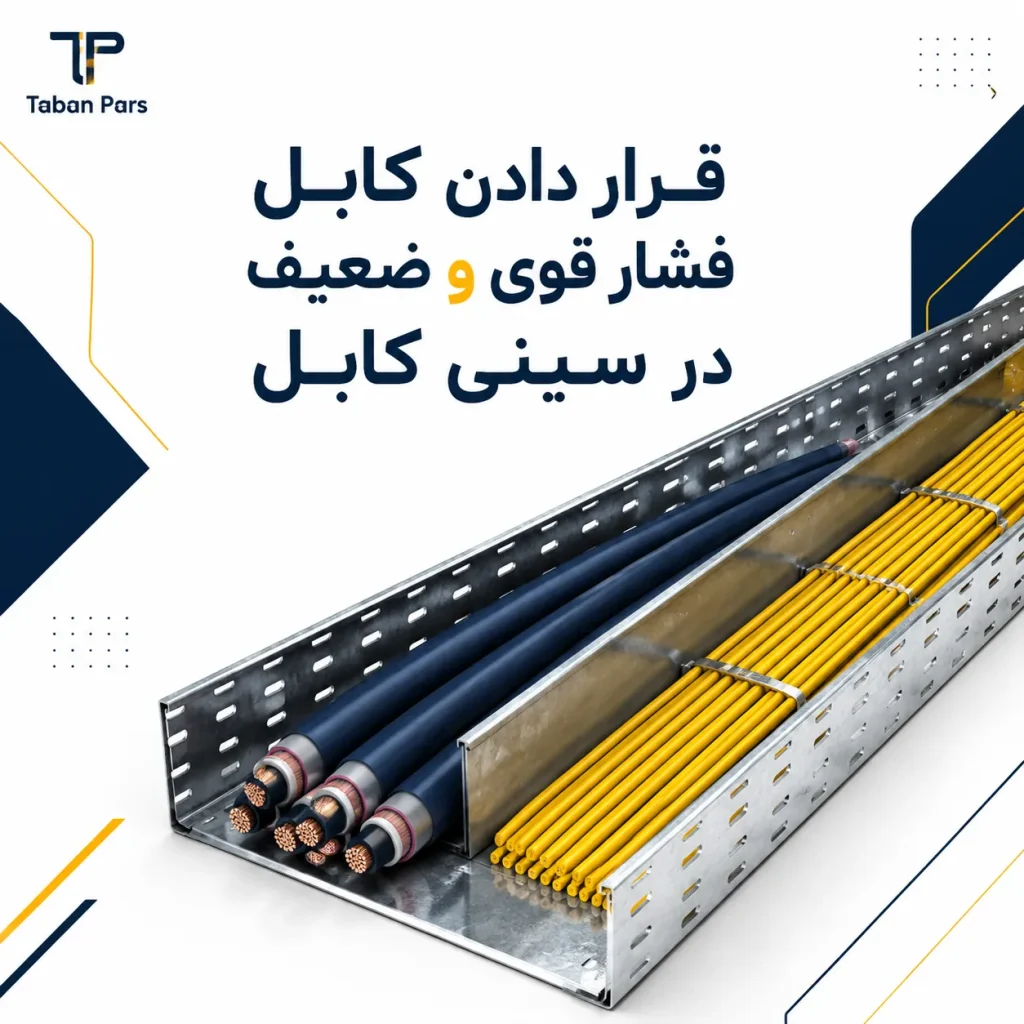

قرار دادن کابل فشار قوی و ضعیف در سینی کابل

پاسخ سریع

خلاصه‌ای برای تصمیم‌گیری فوری: قرار دادن کابل‌های فشار قوی (ولتاژ بالا) و فشار ضعیف (ولتاژ پایین) در یک سینی کابل، بدون جداکننده‌های استاندارد، نه‌تنها ریسک بهره‌برداری را به شدت بالا می‌برد، بلکه در عمل تبدیل به یک بمب ساعتی تداخل الکترومغناطیسی، القای ولتاژ خطرناک روی کابل‌های ضعیف، و از کار افتادن تجهیزات حساس می‌شود. اگر مجبور به این کار هستید، یک مسیر مشخص وجود دارد که آن را گام به گام تشریح می‌کنم، اما بدون دانش کافی، پروژه شما را تا مرز شکست پیش خواهد برد.

فاجعه‌ای که پشت یک تصمیم ساده پنهان شده

پشت هر پروژه صنعتی یا ساختمانی که ناگهان با آلارم‌های کاذب، سوختن بردهای الکترونیکی، یا رفتار عجیب و غریب تابلوهای کنترل مواجه می‌شود، یک ردپای مشترک وجود دارد: جداسازی اشتباه کابل‌ها که خیلی از مهندسین عزیز توجه نمیکنند و فقط کار را پیش میبرند. بارها دیده‌ایم مهندسانی که برای کاهش هزینه‌ها یا به دلیل کمبود فضا، تصمیم می‌گیرند کابل‌های ۲۰ کیلوولت را درست کنار کابل‌های فرمان ۲۴ ولت DC ببندند و بعد از راه‌اندازی، شب‌ها تا صبح دنبال نویز می‌گردند در صورتی که خود فاجعه را آفریده اند.

واقعیت مسقتیم : وقتی کابل فشار قوی و ضعیف در یک سینی و بدون تفکیک مناسب قرار می‌گیرند، میدان مغناطیسی اطراف کابل فشار قوی، همچون یک ترانسفورماتور هوایی عمل می‌کند و روی هادی‌های مدارهای ضعیف ولتاژ القا می‌کند. این ولتاژ ناخواسته، سیگنال‌های ۴ تا ۲۰ میلی‌آمپری را به زباله تبدیل می‌کند، خطاهای گاه و بی‌گاه به PLC می‌دهد و بدتر از همه، ایمنی پرسنل را به خطر می‌اندازد.

یک شب که اپراتور دستکش ایمنی نداشت و به بدنه یک سنسور که مسیر کابلش از کنار فیدر اصلی رد شده بود دست زد، شوک خفیفی گرفت. همانجا بود که فهمیدیم القای ولتاژ، حتی در حد چند ده ولت، با جریان کافی می‌تواند آسیب برساند. اینها تجربه‌های تئوری نیست، در کف پروژه رخ داده.

حالا سوال اصلی این است: آیا اصلاً می‌شود کابل فشار قوی و ضعیف را در یک سینی گذاشت؟ بله، اما با شروطی که اگر یکی از آنها را از قلم بیندازید، عملاً پول پروژه را دور ریخته‌اید. در ادامه همین شروط را با جزئیات فنی، استانداردهای مرجع و یک دوز انتقاد به باورهای غلط بازار ایران تشریح می‌کنم.

چرا این سوال برای بازار ایران حیاتی‌تر است؟

در پروژه‌های داخلی، به‌ویژه صنایع فولاد، پتروشیمی و حتی ساختمان‌های بلندمرتبه، عادت غلطی ریشه دوانده: سینی رو بزرگتر می‌گیریم، همه کابل‌ها رو می‌ریزیم توش، زودتر تموم می‌شه. طراحان و پیمانکارانی که تحت فشار بودجه و زمان هستند، این مسیر را انتخاب می‌کنند و بعد از راه‌اندازی، فاز بهره‌برداری را جهنم می‌کنند. اتفاقاً تمرکز تابان پارس همواره بر کیفیت و جلوگیری از هدررفت بودجه مشتری بوده است؛ چون هزینه اصلاح این اشتباه، گاهی تا چندین برابر هزینه اجرای اولیه بالا می‌زند.

یک باور مخرب رایج این است: اگر از کابل شیلددار برای مدارهای ضعیف استفاده کنیم، مشکل حل می‌شود. این باور را با قاطعیت رد می‌کنم. شیلد فقط در برابر میدان الکتریکی اثر محافظتی دارد، نه میدان مغناطیسی با فرکانس قدرت. یک کابل فشار قوی ۴۰۰ ولت یا بالاتر، یک میدان مغناطیسی قوی ایجاد می‌کند که شیلد مسی یا فویل آلومینیومی کابل ابزار دقیق، در فرکانس ۵۰ هرتز تقریباً هیچ تضعیفی برایش ایجاد نمی‌کند.

تنها راه مقابله، فاصله فیزیکی یا موانع فرومغناطیسی (سینی‌های فولادی با جداکننده‌های متصل به زمین) است. اگر کسی به شما گفت کابل شیلددار کافیه، بدانید که تئوری خوانده و دستش به پیچ گوشتی نخورده. میدان مغناطیسی ناشی از جریان‌های بالا را فقط فولاد مهار می‌کند، نه یک فویل نازک.

ریشه استانداردی موضوع: جداسازی چه می‌گوید؟

برای تصمیم‌گیری درست، ابتدا باید تعریف فشار قوی و فشار ضعیف را دقیق کنیم. در استاندارد IEC 60038 و نیز در نظام مهندسی ایران، ولتاژ فشار ضعیف (LV) معمولاً تا ۱۰۰۰ ولت AC و ۱۵۰۰ ولت DC است، اما در بحث تداخل، هر مداری که جریان راه‌اندازی یا بار نامی بالا داشته باشد می‌تواند برای مدارهای سیگنال سطح پایین مثل ۴-۲۰mA، ترموکوپل، یا باس‌های ارتباطی مانند Modbus و Profibus حکم فشار قوی را داشته باشد. بنابراین منظور ما فقط ۲۰ کیلوولت نیست؛ یک کابل ۴۰۰ ولت ۲۰۰ آمپر تغذیه الکتروموتور، اگر در فاصله ۵ سانتی‌متری کابل PLC قرار گیرد، فاجعه به بار می‌آورد.

استاندارد بین‌المللی IEC 61914 (کابل گایدها و سینی‌ها) و IEC 60364-5-52 (الزامات سیم‌کشی) صراحتاً تفکیک مدارها با سطوح ولتاژ مختلف را الزامی می‌کنند مگر اینکه کابل‌ها برای بالاترین ولتاژ موجود عایق‌بندی شده باشند یا از جداکننده‌های پیوسته فلزی استفاده شود. همچنین استاندارد IEEE 518 راهنمای جامعی برای کاهش نویز الکتریکی ارائه می‌دهد: حداقل فاصله ۱۵۰ میلی‌متری بین کابل‌های قدرت (بیش از ۴۸۰ ولت) و کابل‌های سیگنال آنالوگ توصیه می‌کند و اگر در یک سینی گذاشته شوند، یک دیواره فولادی با ضخامت حداقل ۱.۵ میلی‌متر که تمام طول مسیر تداوم داشته باشد و به شبکه زمین متصل باشد، الزامی است.

مکانیسم تخریب: دقیقاً چه اتفاقی می‌افتد؟

هر هادی حامل جریان، یک میدان مغناطیسی در اطراف خود ایجاد می‌کند. شدت این میدان با جریان رابطه مستقیم و با فاصله رابطه عکس دارد. حال یک کابل سه فاز نامتعادل یا حتی متعادل (اگر کابل‌ها تخت بسته شوند نه مثلثی) شار پراکندگی قابل توجهی خواهد داشت.

این شار متغیر با زمان، در هر حلقه بسته مجاور، نیروی محرکه الکتریکی (EMF) القا می‌کند. در مدارهای ضعیف، همین EMF به صورت ولتاژ سری ظاهر می‌شود و سیگنال اصلی را کاملاً از بین می‌برد.

فاجعه زمانی عمیق‌تر می‌شود که کابل‌ها به صورت تصادفی و با گره‌های درهم در سینی ریخته شوند. در این شرایط، سطح مقطع حلقه القایی بزرگ می‌شود (چون کابل‌ها موازی و نزدیک هم قرار نمی‌گیرند، بلکه پیچ‌وتاب می‌خورند) و EMF القایی چندین برابر می‌شود. از آن بدتر، اگر اتصال به زمین (ارت) سینی ضعیف باشد، سینی خودش به یک آنتن تشعشعی تبدیل می‌شود که نویز را به همه جا پخش می‌کند.

این همان دردسر فیزیکی است که نصاب‌ها در ارتفاع، با دست‌های روغنی و زیر فشار زمان ایجاد می‌کنند و بعد از راه‌اندازی، مهندس برق بیچاره مجبور است با اسیلوسکوپ، تک‌تک مسیرها را ردیابی کند. ساعت‌ها خم شدن روی سینی‌های باریک و پر از گرد و غبار، عرق ریختن در گرمای تابستان موتورخانه، و در نهایت پیدا کردن یک کابل سیگنال که بی‌رحمانه کنار کابل پمپ ۳۰ کیلووات بسته شده. این تجربه زیسته بسیاری از متخصصان این حوزه است.

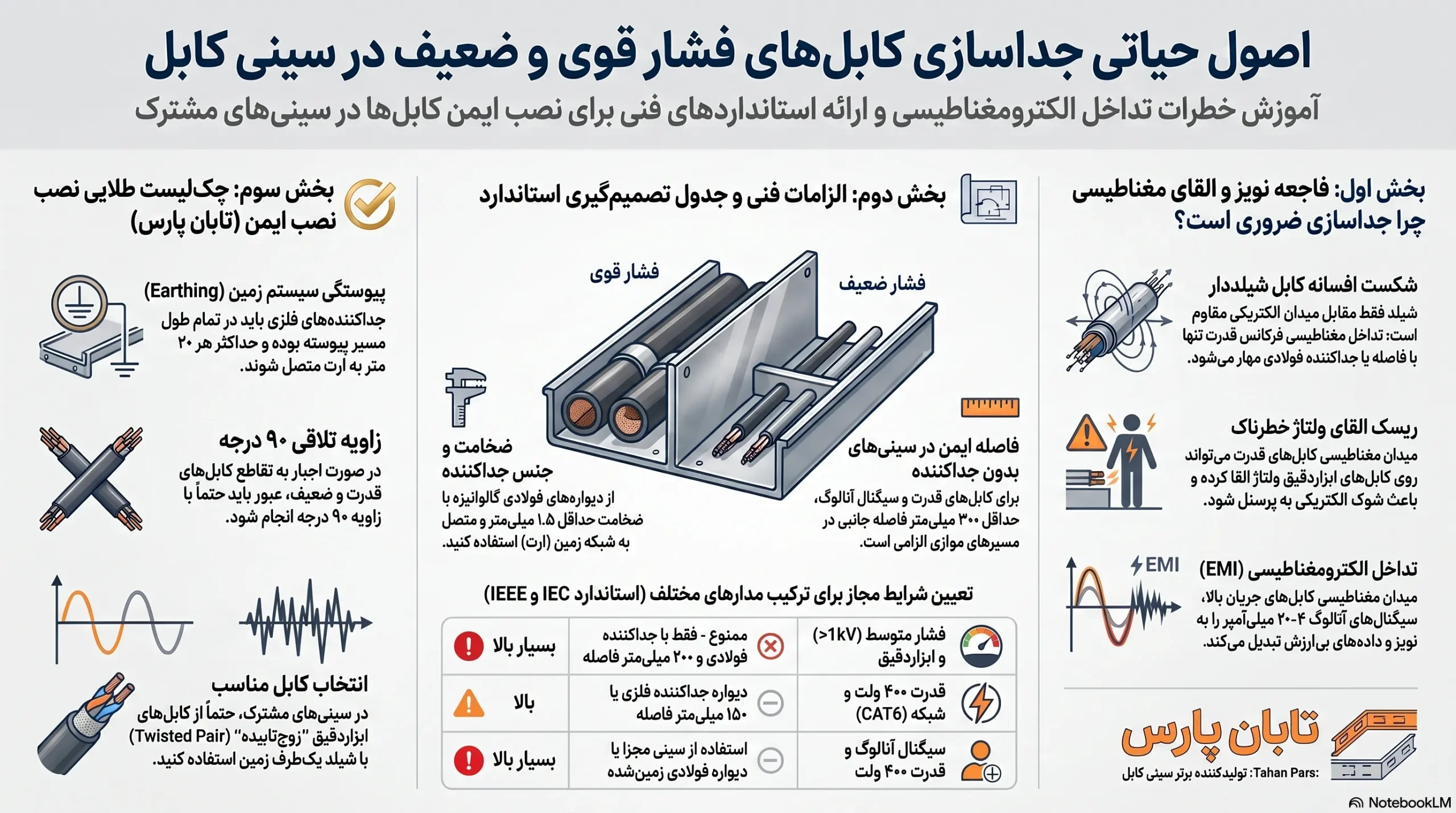

جدول تصمیم‌گیری: کجا مجاز، کجا ممنوع؟

برای شفاف‌سازی، جدولی کاربردی بر اساس استانداردهای رایج و تجربه عملی آماده کرده‌ام. این جدول نشان می‌دهد با چه شرطی می‌توان مدارهای مختلف را در یک سینی قرار داد. توجه کنید که مجاز مشروط یعنی الزامات جدی وجود دارد که عدم رعایت هر یک، مساوی با شکست است.

متریال سینی و تأثیر شگفت‌انگیز آن روی تداخل

جنس سینی کابل یک عامل تعیین‌کننده است. سینی‌های استیل ضدزنگ یا آلومینیومی، نفوذپذیری مغناطیسی پایینی دارند و برای حفاظت در برابر میدان‌های فرکانس قدرت عملاً بی‌اثرند. بهترین عملکرد را سینی‌های فولادی گالوانیزه با دیواره‌های جداکننده ممتد دارند. چرا؟ چون فولاد ضریب نفوذپذیری مغناطیسی بالایی دارد و خطوط شار را جذب کرده و از خود عبور می‌دهد، در نتیجه میدان در طرف دیگر دیواره تضعیف می‌شود. این همان اصل شیلدینگ مغناطیسی است.

در پروژه‌ای برای یک کارخانه سیمان، سینی‌های آلومینیومی زیبا و گران‌قیمت را تعویض کردیم با سینی فولادی مشبک به همراه دیواره‌های جداکننده فولادی. باور کنید هزینه اضافی آن در برابر خسارت‌های ناشی از توقف خط تولید، ناچیز بود. تمرکز بر کیفیت یعنی همین: هزینه واقعی را در چرخه عمر تجهیز ببینید، نه فقط در فاکتور خرید اولیه.

افسانه جداسازی با بست کمربندی و دیگر مصیبت‌های اجرایی

در بسیاری از بازدیدها دیده‌ام که پیمانکار برای رعایت فاصله کابل فشار قوی را با یک بست کمربندی به یک سمت سینی می‌کشد و کابل سیگنال را به سمت دیگر. این ترفند غیرحرفه‌ای هیچ ضمانتی برای ثابت ماندن فاصله ندارد. پس از چند ماه، بر اثر لرزش، گرما و وزن خود کابل‌ها، همه چیز درهم فرو می‌رود. تصور کنید در دل یک سینی باریک، کابل‌های ۳۵ میلی‌متری و کابل‌های نازک ۱.۵ میلی‌متری به هم گره خورده‌اند و شما مجبورید با دستکش عایق، وسط آن‌ها را باز کنید تا یک سنسور خراب را تعویض کنید.

این صحنه را بارها زندگی کرده‌ام. باور غلط این است که تا راه افتاده، یعنی درسته. اما خرابی‌های تدریجی بردهای الکترونیکی، از همین ولتاژهای القایی کوچک ناشی می‌شود که به مرور لایه‌های نیمه‌هادی را تخریب می‌کند. ناگهان بعد از یک سال، تجهیز از کار می‌افتد و هیچ‌کس علت را نمی‌فهمد.

تداخل حرارتی را هم دست کم نگیرید

کابل‌های فشار قوی جریان‌های بالا را حمل می‌کنند و گرمای قابل توجهی تولید می‌کنند. وقتی کابل‌های ضعیف که عایق PVC با تحمل دمایی معمولاً ۷۰ درجه دارند، در کنار این منابع حرارتی قرار گیرند، عمر عایق به شدت کاهش می‌یابد. به خصوص در سینی‌های سربسته یا ترانشه‌هایی که تهویه ندارند. یک خاطره تلخ: در یک پست برق داخلی، کابل‌های کنترل را به دلیل کمبود جا درست زیر ترمینال‌های ترانسفورماتور خشک از سینی مشترک رد کرده بودند.

بعد از شش ماه، عایق کابل‌ها ترد و شکننده شده بود، اولین جرقه و اتصال کوتاه روی مدار فرمان، کل سیستم حفاظت را مختل کرد. این یعنی هدررفت بودجه مشتری در مقیاس بزرگ. تابان پارس با تکیه بر تجربه، همواره بر ارزیابی همزمان مسائل الکترومغناطیسی و حرارتی تأکید دارد.

نیاز به تصمیم‌گیری اصولی دارید؟ اجازه ندهید پروژه شما قربانی هزینه‌های پنهان ناشی از جداسازی اشتباه شود. برای دریافت مشاوره تخصصی رایگان و تأمین سینی کابل و جداکننده‌های استاندارد با ضمانت عملکرد، همین حالا با کارشناسان تابان پارس تماس بگیرید یا از وب‌سایت ما بازدید کنید. یک مکالمه کوتاه می‌تواند از ضررهای چند ده میلیونی جلوگیری کند.

قوانین ملی و تجربه پروژه‌های ایرانی: مبحث ۱۳ و الزامات اجرایی

مقررات ملی ساختمان در مبحث ۱۳ (طرح و اجرای تأسیسات برقی ساختمان‌ها)، به صراحت در بندهای مربوط به جداسازی مدارها، الزام فاصله یا استفاده از موانع را بیان کرده. طبق این مقررات، کابل‌های با ولتاژهای متفاوت که عایق آنها برای بالاترین ولتاژ موجود طراحی نشده باشد، باید در کانال‌ها یا سینی‌های جداگانه نصب شوند و یا توسط جداکننده‌های مقاوم در برابر آتش و با خواص الکتریکی مناسب از یکدیگر جدا شوند.

تفسیر سطحی این بند باعث می‌شود برخی مهندسان بگویند اگر کابل سیگنال را با عایق ۶۰۰ ولت بخریم، می‌توانیم کنار هم بگذاریم. از لحاظ استاندارد سختگیرانه، این کار تنها ریسک عایقی را کم می‌کند، اما مشکل القای مغناطیسی سر جای خود باقی است. پس راه فراری از جداسازی فیزیکی نیست.

در برخی پروژه‌های صنعتی نفت و گاز که الزامات ATEX مطرح است، وجود گازهای قابل اشتعال، داستان را پیچیده‌تر می‌کند. یک ولتاژ القایی کوچک در مدار سیگنال، اگر منجر به جرقه‌زنی در ترمینال‌های داخل باکس شود، می‌تواند فاجعه بیافریند. در چنین شرایطی، حتی فکر قرار دادن کابل‌های فشار قوی و ضعیف در یک سینی، یک تخلف بحرانی محسوب می‌شود. مشاوران تابان پارس بارها در پروژه‌های مناطق نفت‌خیز جنوب، با این چالش روبه‌رو شده‌اند و راهکار تفکیک کامل را با سینی‌های فولادی مجزا اجرا کرده‌اند.

هزینه واقعی جداسازی در مقابل هزینه خرابی‌ها

محاسبه‌ای ساده: فرض کنید یک سینی اضافی برای تفکیک کابل‌های ابزار دقیق در مسیری ۱۰۰ متری، هزینه‌ای حدود ۵۰ تا ۷۰ میلیون تومان (بسته به عرض و جنس) به پروژه تحمیل می‌کند. حال اگر این تفکیک انجام نشود و یک روز خط تولید به دلیل نویز روی سیگنال‌های کنترل، ۴ ساعت توقف داشته باشد، ضرر آن می‌تواند چندین برابر این مبلغ باشد. در یک واحد فولاد، توقف خط نورد گرم در هر ساعت، میلیاردی هزینه دارد.

پس این‌که فکر کنید با یک سینی می‌شود صرفه‌جویی کرد یک خطای راهبردی است. بودجه مشتری در جای واقعی صرفه‌جویی نمی‌شود، بلکه فقط از بخش اجرا به بخش تعمیرات و توقف شیفت می‌کند. این همان جلوگیری از هدررفت بودجه است که برند تابان پارس بر آن استوار است: ارزش واقعی یک راهکار، در چرخه عمر آن مشخص می‌شود.

چگونه یک سینی مشترک را قابل قبول کنیم؟ (گام‌های فنی دقیق)

اگر به هر دلیلی (محدودیت فضا، الزامات کارفرما) ناچار به استفاده از یک سینی برای هر دو دسته کابل هستید، باید مهندسی دقیقی اعمال کنید. این راهکار تنها در صورتی جواب می‌دهد که تمام مراحل زیر بدون ذره‌ای تساهل پیاده‌سازی شود:

۱. انتخاب جداکننده فلزی باکیفیت: یک پارتیشن فولادی با ضخامت ۱.۵ تا ۲ میلی‌متر که به کف سینی پیچ و مهره یا جوش شود و تا ارتفاع بالاتر از قطورترین کابل ادامه یابد. هرگونه شکاف یا قطع‌شدگی، خطوط شار را از خود عبور می‌دهد. اتصال به سیستم زمین در هر دو انتها و حداکثر هر ۲۰ متر یک‌بار با سیم مسی ۶ میلی‌متر مربع الزامی است.

۲. فاصله ایمن را حفظ کنید: حتی با وجود پارتیشن، کابل‌های فشار قوی را کاملاً به یک طرف و کابل‌های ضعیف را به طرف دیگر سینی هدایت کنید و از عبور عرضی آنها بر روی یکدیگر خودداری کنید. اگر مجبور به تلاقی هستید، زاویه عبور ۹۰ درجه باشد تا سطح مقطع حلقه القایی حداقل شود.

۳. کابل‌های ابزار دقیق را زوج‌تابیده با شیلد کلی انتخاب کنید: تابیدگی دو سیم باعث می‌شود میدان‌های القایی در دو هادی، یکدیگر را تا حد خوبی خنثی کنند. شیلد باید فقط در سمت تابلو کنترل زمین شود (اتصال یک‌طرفه) تا از حلقه‌های جریان سرگردان جلوگیری شود.

۴. ظرفیت سینی را برای دفع حرارت بررسی کنید: در سینی‌های بسته یا دارای پارتیشن، تجمع گرما بیشتر می‌شود. جریان مجاز کابل‌ها باید بر اساس استاندارد IEC 60364-5-523 با در نظر گرفتن همجواری کاهش یابد.

۵. تست تأییدیه قبل از راه‌اندازی: بعد از کابل‌کشی، در حالی که مدار قدرت با جریان نامی در حال کار است، با یک اسیلوسکوپ یا مولتی‌متر با قابلیت True RMS میلی‌ولت، ولتاژ القایی در هسته سیگنال را اندازه‌گیری کنید. مقادیر بالاتر از ۱ ولت AC در مدارهای آنالوگ بسیار نگران‌کننده است و باید فوراً بررسی شود.

اشتباهی که خودتان می‌توانید مرتکب شوید: سهل‌انگاری در طراحی اولیه

بخش زیادی از این گرفتاری‌ها از اتاق طراحی شروع می‌شود. مهندس مشاور به دلیل نداشتن تجربه میدانی، در نقشه‌های سینی‌کشی فقط ظرفیت پر شدن را محاسبه می‌کند و می‌گوید این سینی جا دارد، بقیه کابل‌ها را هم بگذارید داخلش. غافل از اینکه EMC یا همون سازگاری الکترومغناطیسی، یک سرفصل مجزا و حیاتی است. تجربه زیسته نشان داده که حتی برقکار ماهر هم وقتی نقشه به او می‌گوید کابل‌ها رو بریز تو سینی بدون تفکیک، دقیقاً همان را اجرا می‌کند و نتیجه می‌شود فاجعه.

شما به عنوان مهندس ناظر یا کارفرما، باید پیش از اجرا، سینی‌های جداگانه یا جداکننده‌ها را در نقشه‌ها ببینید و بر آن پافشاری کنید. این نقطه‌ای است که از هدررفت بودجه مشتری جلوگیری می‌شود.

چه زمانی می‌توانیم کمی آسان‌تر بگیریم؟

تنها سناریویی که کمی آزادی عمل می‌دهد، وقتی است که کابل‌های به‌اصطلاح فشار ضعیف ما، همگی از نوع قدرت بوده و سطح ولتاژ مشابهی داشته باشند (مثلاً مدارهای روشنایی و پریز ۲۳۰ ولت). در این صورت، نگرانی اصلی القای مغناطیسی نیست، بلکه مسئله حرارت و نظم است.

اما به محض اینکه یک کابل شبکه، اعلام حریق، یا آنتن تلویزیون وارد سینی شود، مرزها باید محکم برقرار شود. کابل‌های اعلام حریق دارای الزامات سختگیرانه برای بقای مدار هستند و قرار دادن آنها در معرض میدان‌های شدید و حرارت کابل‌های قدرت، عملکردشان را در شرایط اضطراری زیر سوال می‌برد.

چک‌لیست اجرایی پیش از نهایی کردن سینی‌کشی

قبل از آنکه سینی‌ها را نصب کنید و پیمانکار بگوید کار تمام است، این ۵ مرحله را قاطعانه دنبال کنید:

• ۱. دسته‌بندی دقیق کابل‌ها: همه کابل‌ها را به سه دسته قدرت (ولتاژ بالا/جریان بالا)، کنترل دیجیتال/آنالوگ، و سیگنال‌های بسیار حساس (ترموکوپل، باس‌های ارتباطی) تقسیم کنید. هر کدام مسیر مجزا می‌خواهند.
• ۲. محاسبه فاصله بر اساس جریان: برای کابل‌های قدرت بالای ۱۰۰ آمپر، حداقل ۲۰۰ میلی‌متر از کابل‌های سیگنال فاصله بگیرید. اگر فضا ندارید، از دیواره فولادی استفاده کنید.
• ۳. انتخاب جداکننده و سینی مناسب: جداکننده باید فولادی، پیوسته و زمین‌شده باشد. سینی‌های نردبانی بدون دیواره، گزینه مناسبی برای مسیرهای مشترک نیستند؛ از سینی‌های سینی‌دار (ترانشه‌ای) یا کانال‌های بسته استفاده کنید.
• ۴. اتصال به سیستم زمین: سینی را به هادی حفاظتی اصلی متصل کنید. هر قطعه جداکننده فلزی را با جامپرهای مسی به هم وصل کنید تا پیوستگی الکتریکی کامل برقرار شود.
• ۵. تست نهایی با بار واقعی: قبل از تحویل، سیستم قدرت را با حداکثر بار روشن کنید و نویز روی خطوط سیگنال را اندازه بگیرید. مستند کنید.

سوالات واقعی که پیش از تصمیم‌گیری مطرح می‌شود

اگر کابل فشار ضعیف از نوع شیلددار و زوج تابیده باشد، آیا می‌توان آن را بدون جداکننده در سینی کابل فشار قوی قرار داد؟

خیر. شیلد در فرکانس ۵۰ هرتز عملاً بی‌تأثیر است. زوج تابیده تا حدی کمک می‌کند ولی جایگزین فاصله یا دیواره فلزی نیست. به‌ویژه اگر کابل فشار قوی جریان هجومی بالایی داشته باشد، پالس‌های مغناطیسی شدیدی ایجاد می‌کند که زوج تابیده نیز از پس آن برنمی‌آید.

فاصله افقی و عمودی مجاز بین کابل فشار قوی و ضعیف در سینی بر اساس مبحث ۱۳ چقدر است؟

مبحث ۱۳ عدد دقیقی برای همه حالات ارائه نمی‌دهد و به استانداردهای بین‌المللی ارجاع می‌دهد، اما رویه رایج مهندسی تأکید بر حداقل ۲۰۰ میلی‌متر برای مدارهای با اختلاف ولتاژ زیاد و ۱۰۰ میلی‌متر برای ولتاژهای هم‌رده (در صورت عدم وجود جداکننده) دارد. برای مدارهای سیگنال حساس، ۳۰۰ میلی‌متر فاصله جانبی توصیه می‌شود.

آیا می‌توان از کابل‌های فشار قوی و ضعیف با عایق هم‌سطح استفاده کرد و آنها را در یک سینی گذاشت؟

فقط زمانی که تمام کابل‌ها عایقی متناسب با بالاترین ولتاژ موجود داشته باشند، از نظر عایقی مجاز است، اما الزامات EMC همچنان برقرار است. برای مثال اگر کابل سیگنال با عایق ۰.۶/۱kV در کنار کابل قدرت ۴۰۰ ولت قرار گیرد، مشکل عایقی نیست، اما القای مغناطیسی همچنان سیگنال را خراب می‌کند. بنابراین از لحاظ سازگاری الکترومغناطیسی کافی نیست.

خطرات واقعی القای ولتاژ بر روی کابل‌های ابزار دقیق در یک سینی مشترک چیست؟

ولتاژ القایی می‌تواند باعث اشباع ترانسدیوسرها، آسیب به ورودی‌های آنالوگ PLC، تحریک کاذب رله‌ها، و حتی در سطوح بالاتر باعث برق‌گرفتگی پرسنل حین تعمیرات شود. در سیستم‌های Safety Instrumented System، سیگنال اشتباه می‌تواند منجر به توقف بی‌مورد یا بدتر، عدم اقدام ایمنی در شرایط خطرناک شود.

آیا تابان پارس راهکار آماده‌ای برای تفکیک کابل‌ها در سینی‌های موجود دارد؟

بله. تابان پارس مشاوره مهندسی رایگان برای بررسی پروژه شما ارائه می‌دهد و در صورت نیاز، جداکننده‌های فولادی پیش‌ساخته، سینی‌های با پارتیشن داخلی، و لوازم جانبی ارتینگ را تأمین می‌کند. کافی است برای مشاوره تخصصی تماس بگیرید تا از هدررفت بودجه جلوگیری شود.

آیا با پیچیدن فویل دور کابل‌های قدرت درون سینی می‌توان از تداخل جلوگیری کرد؟

این کار نه‌تنها بی‌اثر است بلکه خطرناک است. فویل آلومینیومی بدون اتصال به زمین، هیچ محافظ مغناطیسی ایجاد نمی‌کند و به دلیل خاصیت رسانایی، در معرض میدان الکتریکی ممکن است باردار شود و خطر جرقه ایجاد کند. حتی اگر متصل به زمین شود، باز هم میدان مغناطیسی فرکانس قدرت را تضعیف نمی‌کند.

در یک پروژه ساختمانی معمولی، چه فاصله‌ای بین کابل‌های روشنایی و کابل شبکه کافی است؟

کابل‌های شبکه (UTP) در برابر نویز بسیار حساسند. طبق استاندارد TIA/EIA-569، حداقل فاصله ۱۲۵ میلی‌متر از کابل‌های روشنایی با لامپ‌های فلورسنت قدیمی، و ۵۰ میلی‌متر از کابل‌های LED پیشنهاد می‌شود. اما اگر کابل‌ها در سینی مشترک قرار می‌گیرند و جریان بالایی عبور می‌کند، بهتر است از دیواره جداکننده فلزی استفاده کنید، وگرنه پکت‌های شبکه گم می‌شوند.
