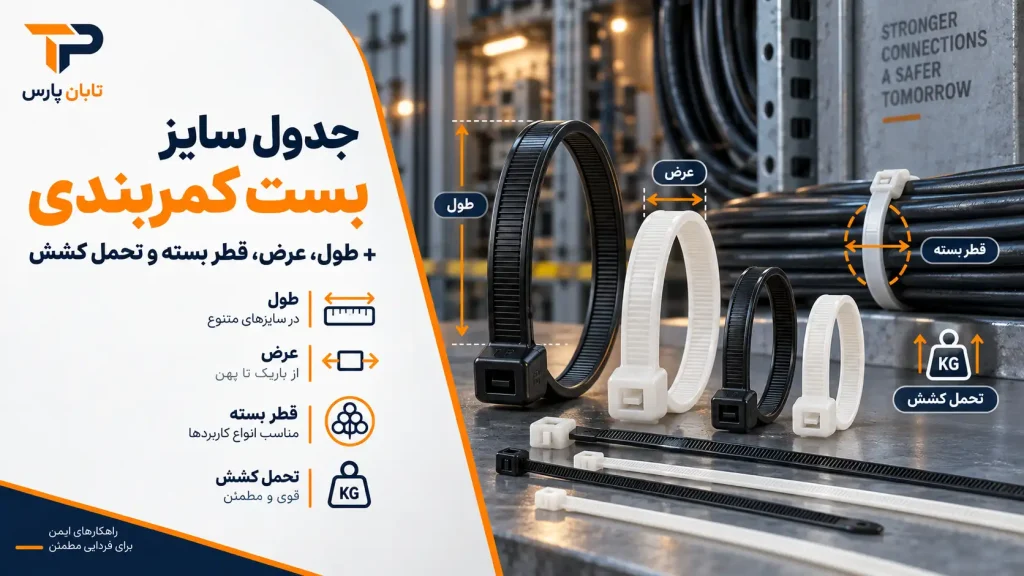

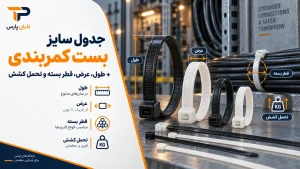

جدول سایز بست کمربندی + طول، عرض، قطر بسته و تحمل کشش

جدول سایز بست کمربندی برای انتخاب بست مناسب باید علاوه بر طول، عرض، قطر بسته شدن و تحمل کشش را نیز مشخص کند. بست کمربندی ۱۰۰، ۱۵۰، ۲۰۰، ۲۵۰ و ۳۰۰ میلی متری از اندازه های رایج هستند، اما انتخاب صحیح فقط بر اساس طول انجام نمی شود؛ زیرا عرض بست، جنس، طراحی قفل، ضخامت نوار و حداقل استحکام کششی نیز روی عملکرد آن تاثیر دارند.

برای مثال، یک بست ۲۰۰ میلی متری با عرض حدود ۴.۶ میلی متر می تواند در یک مدل استاندارد برای بسته ای تا حدود ۵۰ میلی متر طراحی شده باشد، در حالی که مدل دیگری با طول نزدیک به همین مقدار ممکن است مشخصات متفاوتی داشته باشد. دیتاشیت های تولیدکنندگانی مانند HellermannTyton نیز نشان می دهند که طول، عرض، قطر بسته و Minimum Tensile Strength باید در کنار یکدیگر بررسی شوند.

بنابراین اگر برای سیم کشی برق، تابلو برق، شبکه، تجهیزات صنعتی، خودرو یا نظم دهی کابل ها به دنبال سایز مناسب هستید، ابتدا قطر دسته کابل را مشخص کنید و سپس بست کمربندی را با توجه به طول کافی، عرض مناسب و تحمل کشش انتخاب کنید. در ادامه، جدول سایز بست کمربندی و مهم ترین نکات انتخاب آن را بررسی می کنیم.

جدول سایز بست کمربندی بر اساس طول، عرض و قطر بسته

سایز بست کمربندی معمولا با ترکیبی از طول و عرض بیان می شود؛ برای مثال ۴.۸×۲۰۰ یعنی طول بست حدود ۲۰۰ میلی متر و عرض آن حدود ۴.۸ میلی متر است. با این حال، قطر بسته قابل استفاده به طراحی همان مدل بست وابسته است و نباید صرفا از روی طول آن حدس زده شود.

جدول زیر یک راهنمای کاربردی برای سایزهای رایج است. مقادیر قطر بسته و تحمل کشش در مدل های مختلف می توانند متفاوت باشند؛ بنابراین برای استفاده صنعتی یا بارگذاری مهم، دیتاشیت همان محصول باید ملاک نهایی باشد.

اعداد بالا برای مقایسه سایزهای رایج کاربردی هستند و نباید به عنوان مشخصات قطعی همه برندها در نظر گرفته شوند. برای نمونه، HellermannTyton برای بست T30R با طول ۱۴۸ میلی متر، عرض ۳.۶ میلی متر، قطر بسته حداکثر ۳۵ میلی متر و حداقل استحکام کششی ۱۳۵ نیوتن اعلام کرده است. در مدل T50R با طول ۲۰۲ میلی متر و عرض ۴.۶ میلی متر، قطر بسته حداکثر ۵۰ میلی متر و حداقل استحکام کششی ۲۲۵ نیوتن است.

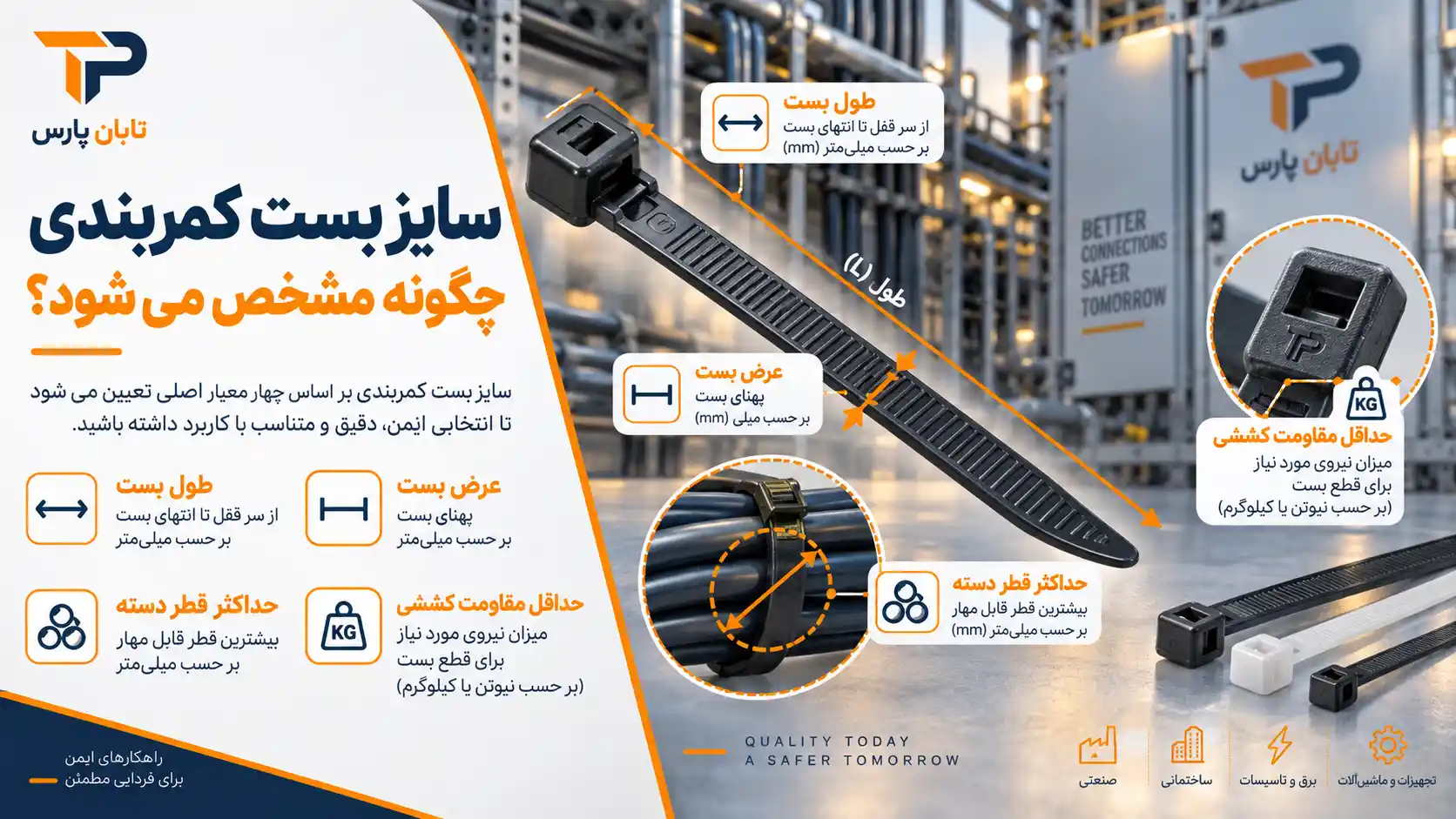

سایز بست کمربندی چگونه مشخص می شود؟

وقتی روی بسته بندی بست کمربندی عبارتی مانند ۴.۸×۳۰۰ یا ۳.۶×۲۰۰ مشاهده می کنید، معمولا عدد اول عرض نوار و عدد دوم طول کلی بست را نشان می دهد. طول از قسمت سر بست تا انتهای نوار محاسبه می شود و عرض نیز پهنای نوار پلاستیکی است. منابع تخصصی فروش و تولیدکنندگان نیز اندازه گیری بست را بر اساس همین دو پارامتر توضیح می دهند.

اما این دو عدد به تنهایی برای انتخاب سایز بست کمربندی کافی نیستند. باید ببینید بست موردنظر حداکثر چه قطر دسته ای را می تواند در خود جای دهد و حداقل تحمل کششی آن چقدر است.

به عنوان مثال، دو بست با طول تقریبا ۳۰۰ میلی متر ممکن است در ظاهر مشابه باشند، اما یکی عرض ۳.۶ میلی متری و دیگری عرض ۴.۸ میلی متری داشته باشد. در نتیجه، استحکام کششی و کاربرد آنها یکسان نخواهد بود. در یک نمونه رسمی، بست T50I با طول ۳۰۰ میلی متر، عرض ۴.۶ میلی متر، قطر بسته حداکثر ۸۵ میلی متر و حداقل استحکام کششی ۲۲۵ نیوتن معرفی شده است.

طول بست کمربندی چطور انتخاب می شود؟

طول بست کمربندی باید به اندازه ای باشد که پس از عبور از اطراف کابل ها یا قطعات، نوار به اندازه کافی وارد قسمت قفل شود. انتخاب بست دقیقا هم اندازه قطر دسته کابل می تواند باعث شود بستن آن دشوار شود یا فضای کافی برای قرار گرفتن نوار داخل قفل وجود نداشته باشد.

برای انتخاب طول مناسب، ابتدا قطر تقریبی دسته کابل را اندازه بگیرید. سپس سایزی را انتخاب کنید که قطر بسته قابل استفاده آن کمی بیشتر از اندازه واقعی دسته باشد. برای مثال اگر قطر دسته کابل حدود ۴۵ میلی متر است، بست ۴.۸×۲۰۰ با ظرفیت حدود ۵۰ میلی متر می تواند در یک مدل استاندارد گزینه مناسبی باشد؛ اما اگر دسته به ۷۰ یا ۸۰ میلی متر برسد، بهتر است سراغ بست ۳۰۰ میلی متری یا مدل های بلندتر بروید.

نکته مهم این است که طول اسمی بست با قطر بسته رابطه مستقیم و ثابت ندارد. شکل سر بست، مقدار طولی که برای قفل شدن مصرف می شود و طراحی نوار باعث می شوند ظرفیت واقعی مدل ها با یکدیگر تفاوت داشته باشد. به همین دلیل، اطلاعات Bundle Diameter Max در دیتاشیت سازنده معیار دقیق تری از یک محاسبه ساده است.

عرض بست کمربندی چه تاثیری دارد؟

عرض بست یکی از عواملی است که مستقیما با استحکام و نوع کاربرد ارتباط دارد. بست های باریک برای دسته های کوچک سیم، کابل های سبک و کارهای عمومی مناسب هستند، در حالی که برای دسته کابل های بزرگ تر یا کاربردهایی که نیروی بیشتری به بست وارد می شود، مدل های عریض تر انتخاب می شوند.

برای مثال، یک بست ۳.۶ میلی متری را نمی توان صرفا به دلیل داشتن طول زیاد، جایگزین یک بست ۷.۶ میلی متری در کاربرد سنگین کرد. طول بیشتر فقط امکان بستن دسته بزرگ تر را فراهم می کند و الزاما به معنی تحمل نیروی بیشتر نیست.

در محصولات استاندارد، استحکام کششی همراه با مشخصات عرض و طول اعلام می شود. برای نمونه، HellermannTyton برای T50R با عرض ۴.۶ میلی متر و طول ۲۰۲ میلی متر، حداقل استحکام کششی ۲۲۵ نیوتن را اعلام کرده است.

بنابراین هنگام خرید بست کمربندی صنعتی، فقط عبارت هایی مانند «بلند» یا «ضخیم» را ملاک قرار ندهید و Minimum Tensile Strength را از مشخصات محصول بررسی کنید.

تحمل کشش بست کمربندی چیست؟

تحمل کشش یا Minimum Tensile Strength مقدار نیرویی است که بست در شرایط آزمون استاندارد می تواند پیش از شکست تحمل کند. این مقدار معمولا با نیوتن یا پوند نیرو بیان می شود.

برای تبدیل تقریبی، هر ۱۰ نیوتن تقریبا معادل ۱.۰۲ کیلوگرم نیرو است. بنابراین بست با حداقل استحکام کششی ۲۲۵ نیوتن، از نظر تبدیل واحد حدود ۲۳ کیلوگرم نیرو معادل دارد؛ با این حال این عدد به معنی مجاز بودن بارگذاری واقعی بست با وزن ۲۳ کیلوگرم در تمام شرایط نیست.

در یک نمونه رسمی، بست T30R دارای حداقل استحکام کششی ۱۳۵ نیوتن و مدل T50R دارای حداقل استحکام کششی ۲۲۵ نیوتن است. مدل های سنگین تر نیز می توانند استحکام بسیار بالاتری داشته باشند؛ برای نمونه، HellermannTyton یک بست T250L با تحمل کششی ۲۵۰ پوند و قطر بسته حداکثر ۲۵۴ میلی متر معرفی کرده است.

پس در زمان مقایسه محصولات، «تحمل کشش» را با «وزن قابل تحمل» یکی ندانید. شرایط نصب، دما، جنس بست، شکل بار، لرزش، تابش UV و کیفیت قفل نیز بر عملکرد واقعی تاثیر دارند.

قطر بسته بست کمربندی یعنی چه؟

قطر بسته یا Bundle Diameter حداکثر قطر دسته سیم، کابل، شیلنگ یا قطعه ای است که بست می تواند آن را دربر بگیرد. این مشخصه یکی از مهم ترین اطلاعات جدول سایز بست کمربندی است.

فرض کنید یک بست دارای قطر بسته حداکثر ۵۰ میلی متر باشد. این یعنی در شرایط مشخص شده توسط سازنده، امکان بستن دسته ای تا حدود ۵۰ میلی متر برای آن تعریف شده است. در مقابل، اگر قطر دسته کابل ۷۰ میلی متر باشد، استفاده از همان بست انتخاب مناسبی نیست؛ حتی اگر بتوان نوار را به زور به دور کابل رساند.

برای نمونه، مدل T50R با طول ۲۰۲ میلی متر حداکثر قطر بسته ۵۰ میلی متر دارد، در حالی که T50I با طول ۳۰۰ میلی متر می تواند بسته ای تا حدود ۸۵ میلی متر را پوشش دهد. این تفاوت نشان می دهد که انتخاب طول مناسب باید بر اساس ظرفیت واقعی همان مدل انجام شود.

برای انتخاب بست کمربندی این موارد را بررسی کنید

اگر هدف فقط مرتب کردن چند سیم سبک نیست و بست قرار است در تابلو برق، محیط صنعتی، خودرو یا مسیر کابل نصب شود، انتخاب باید بر اساس چند مشخصه همزمان انجام شود.

• قطر واقعی دسته کابل یا قطعه را اندازه بگیرید.
• طول بست را با توجه به قطر بسته انتخاب کنید.
• عرض نوار را متناسب با میزان نیروی واردشده در نظر بگیرید.
• Minimum Tensile Strength را در دیتاشیت بررسی کنید.
• جنس بست را با شرایط محیطی تطبیق دهید.
• برای فضای باز، مقاومت UV را بررسی کنید.
• دمای کاری محیط را با محدوده مجاز بست مقایسه کنید.
• برای محیط های صنعتی، مواد شیمیایی و روغن ها را نیز در نظر بگیرید.
• در کاربردهای حساس، مشخصات فنی برند را به اطلاعات فروشنده ترجیح دهید.

این موارد باعث می شوند انتخاب بست فقط بر اساس «بلند بودن» یا «ضخیم بودن» انجام نشود و محصول متناسب با شرایط واقعی نصب انتخاب شود. ر تأسیسات برق که کابل‌ها داخل لوله فولادی برق گالوانیزه سرد، سینی کابل یا مسیرهای محافظتی عبور داده می‌شوند، انتخاب بست مناسب برای نظم‌دهی و تثبیت کابل‌ها اهمیت زیادی دارد.

بهترین سایز بست کمربندی برای کابل برق چیست؟

یک سایز واحد را نمی توان به عنوان بهترین بست کمربندی برای تمام کابل های برق معرفی کرد. انتخاب به قطر دسته کابل، تعداد کابل ها، محل نصب و میزان فشار واردشده بستگی دارد.

برای سیم های نازک و دسته های کوچک، بست های ۲.۵ یا ۳.۶ میلی متری معمولا کاربردی هستند. برای دسته های متوسط کابل، مدل های ۴.۸ میلی متری گزینه رایجی محسوب می شوند و برای بسته های بزرگ تر یا کاربردهای سنگین تر، مدل های عریض تر مانند ۷.۶ میلی متر یا بالاتر بررسی می شوند.

برای مثال، در محصولات رسمی HellermannTyton، بست ۴.۶ میلی متری T50R برای قطر بسته حداکثر ۵۰ میلی متر و مدل T50I با همین عرض برای قطر بسته حداکثر ۸۰ تا ۸۵ میلی متر در نسخه های مختلف ارائه شده است.

بنابراین اگر کابل ها را داخل تابلو برق، سینی کابل یا مسیرهای سیم کشی جمع می کنید، بهتر است ابتدا قطر دسته نهایی را اندازه بگیرید و بعد از روی مشخصات محصول، سایز بست کمربندی را انتخاب کنید.

بست کمربندی ۱۰ سانتی برای چه کاری مناسب است؟

بست ۱۰۰ میلی متری بیشتر برای دسته های کوچک سیم و کابل، کارهای الکترونیکی، مرتب سازی سیم ها و کاربردهای سبک استفاده می شود. به دلیل طول محدود، برای دسته های بزرگ کابل مناسب نیست.

البته ظرفیت واقعی بست ۱۰۰ میلی متری به طراحی سر و نوار آن بستگی دارد و نمی توان برای تمام برندها یک قطر بسته ثابت تعیین کرد. در مدل های کوتاه، معمولا بخش قابل استفاده از طول کل نیز کمتر است؛ بنابراین اگر قطر دسته کابل نزدیک به حداکثر ظرفیت بست باشد، بهتر است سایز بزرگ تر انتخاب شود.

بست کمربندی ۱۵ سانتی برای چه کاربردی مناسب است؟

بست های حدود ۱۵۰ میلی متر برای دسته های کوچک تا متوسط کابل کاربرد دارند. مدل های ۳.۶×۱۵۰ از اندازه های متداول در کاربردهای عمومی هستند.

برای نمونه، HellermannTyton مدل T30R را با طول واقعی ۱۴۸ میلی متر، عرض ۳.۶ میلی متر و حداکثر قطر بسته ۳۵ میلی متر معرفی کرده است. این محصول حداقل استحکام کششی ۱۳۵ نیوتن دارد. بنابراین برای انتخاب بست ۱۵ سانتی نیز بهتر است به جای اتکا به نام سایز، قطر بسته اعلام شده توسط سازنده را بررسی کنید.

بست کمربندی ۲۰ سانتی چه قطر کابلی را می بندد؟

بست ۲۰۰ میلی متری از رایج ترین اندازه ها برای کارهای عمومی و برق است، اما قطر قابل بستن آن به عرض و طراحی مدل بست بستگی دارد. برای نمونه، مدل T50R با طول ۲۰۲ میلی متر و عرض ۴.۶ میلی متر، حداکثر قطر بسته ۵۰ میلی متر دارد و حداقل استحکام کششی آن ۲۲۵ نیوتن اعلام شده است.

بنابراین نمی توان گفت تمام بست های ۲۰ سانتی دقیقا برای قطر ۵۰ میلی متر ساخته شده اند. اگر محصولی با طول ۲۰۰ میلی متر و عرض متفاوت خریداری می کنید، حتما مشخصات Bundle Diameter را نیز بررسی کنید.

بست کمربندی ۳۰ سانتی برای چه کاری مناسب است؟

بست ۳۰۰ میلی متری برای دسته کابل های متوسط و بزرگ، تابلوهای برق، تجهیزات شبکه، سیم کشی صنعتی و نظم دهی چندین کابل کاربرد بیشتری دارد.

در یک نمونه رسمی، بست T50I با طول ۳۰۰ میلی متر، عرض ۴.۶ میلی متر و قطر بسته حداکثر ۸۵ میلی متر ارائه شده است. حداقل استحکام کششی این مدل ۲۲۵ نیوتن است.

این سایز بست کمربندی زمانی کاربردی است که بست های ۲۰۰ میلی متری به دلیل قطر زیاد دسته کابل، فضای کافی برای قفل شدن نداشته باشند.

تفاوت بست کمربندی معمولی و سنگین چیست؟

تفاوت فقط در طول بست نیست. بست های Heavy Duty معمولا برای تحمل نیروی کششی بیشتر طراحی می شوند و می توانند عرض، ضخامت، طراحی قفل یا جنس متفاوتی داشته باشند.

برای مثال، در محصولات HellermannTyton مدل های استاندارد T-Series در محدوده های مختلف استحکام کششی ارائه می شوند، در حالی که مدل T250L در گروه Heavy Duty با حداقل استحکام کششی ۲۵۰ پوند قرار دارد و برای قطر بسته حداکثر ۲۵۴ میلی متر طراحی شده است.

بنابراین اگر قرار است بست علاوه بر مرتب کردن کابل، نیروی مکانیکی قابل توجهی را نیز تحمل کند، انتخاب مدل سنگین تر منطقی تر است؛ اما باز هم باید شرایط واقعی نصب با مشخصات فنی محصول تطبیق داده شود.

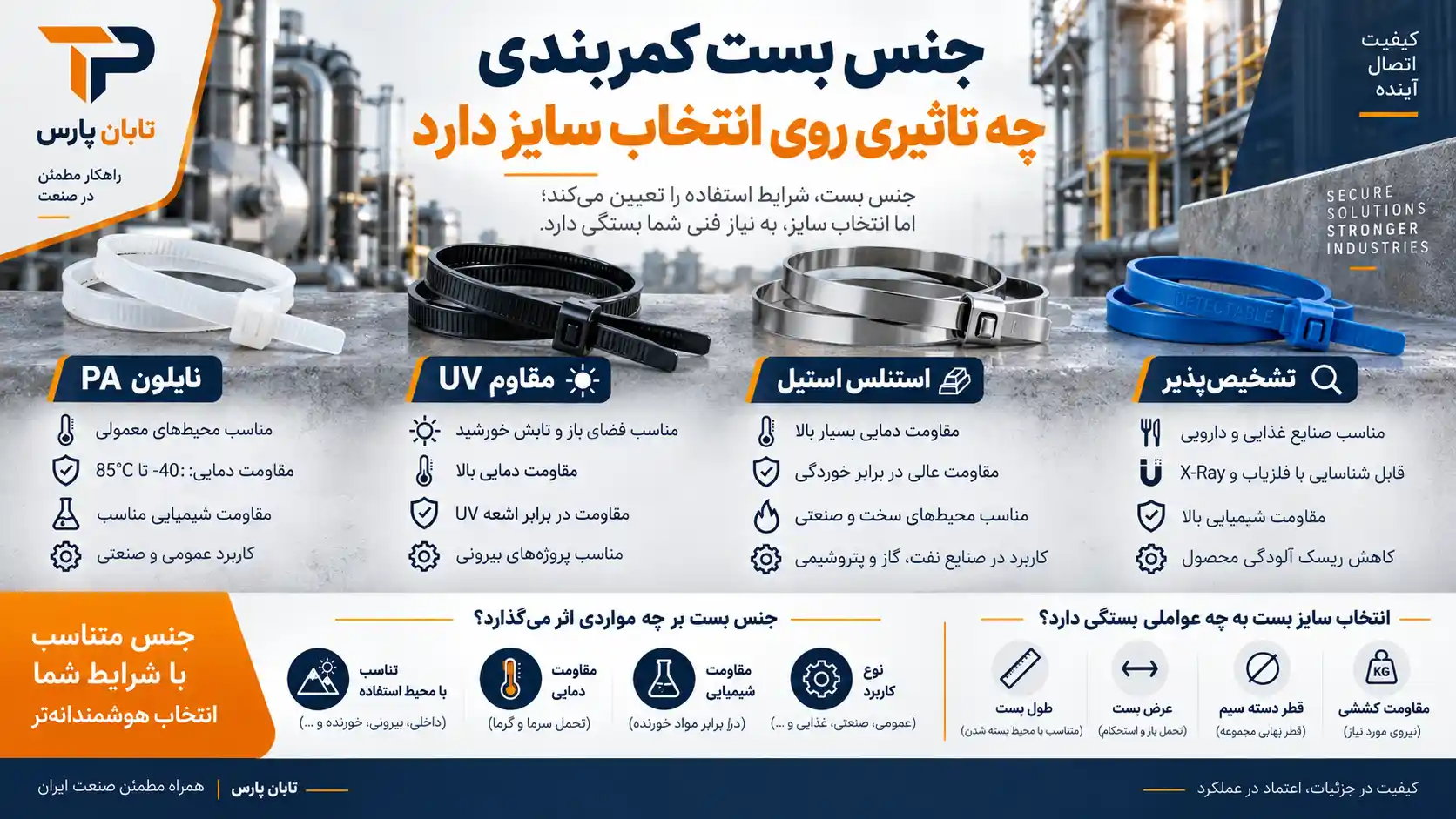

جنس بست کمربندی چه تاثیری روی انتخاب سایز دارد؟

بخش زیادی از بست های کمربندی استاندارد از پلی آمید ۶.۶ یا PA66 ساخته می شوند. با این حال، همه بست های پلاستیکی از نظر مقاومت حرارتی، UV، مواد شیمیایی و شرایط محیطی یکسان نیستند.

برای مثال، HellermannTyton در برخی بست های PA66 محدوده دمای کاری و مشخصات استانداردی مانند RoHS و UL را اعلام می کند، اما یک مدل معمولی ممکن است برای فضای باز و تابش مستقیم خورشید مناسب نباشد.

به همین دلیل، اگر بست در فضای بیرونی، روی پشت بام، داخل خودرو، کنار تجهیزات گرم یا در محیط صنعتی نصب می شود، فقط سایز بست کمربندی را بررسی نکنید و نوع متریال و مقاومت محیطی را نیز در نظر بگیرید.

بست کمربندی مشکی بهتر است یا سفید؟

رنگ به تنهایی معیار کیفیت نیست. در بسیاری از محصولات، رنگ مشکی با افزودنی های مناسب می تواند برای افزایش مقاومت در برابر UV استفاده شود، اما این موضوع برای همه محصولات و برندها یکسان نیست.

بنابراین هنگام انتخاب بست مشکی برای فضای باز، عبارت UV Resistant یا UV Stabilised را در مشخصات محصول بررسی کنید. صرفا مشکی بودن بست تضمین نمی کند که محصول برای تابش طولانی مدت خورشید طراحی شده باشد.

در مقابل، بست طبیعی یا سفید معمولا برای محیط های داخلی و کاربردهای عمومی بسیار رایج است. انتخاب نهایی باید بر اساس مشخصات فنی محصول انجام شود، نه فقط رنگ.

آیا طول بیشتر یعنی تحمل کشش بیشتر؟

خیر. طول بست بیشتر معمولا به معنی امکان بستن دسته بزرگ تر است، اما الزاماً تحمل کششی بیشتری ایجاد نمی کند.

برای مثال، ممکن است یک بست ۳۰۰ میلی متری و یک بست ۲۰۰ میلی متری هر دو عرض یکسان داشته باشند و تحمل کششی نزدیک به هم داشته باشند؛ تفاوت اصلی آنها در قطر دسته ای است که می توانند دربر بگیرند.

از طرف دیگر، افزایش عرض و طراحی قفل می تواند روی استحکام کششی تاثیر بیشتری داشته باشد. در کاتالوگ HellermannTyton نیز مدل هایی با طول های متفاوت اما استحکام کششی مشابه دیده می شوند. برای نمونه، چند مدل T50 در طول های مختلف با حداقل استحکام کششی ۲۲۵ نیوتن ارائه شده اند.

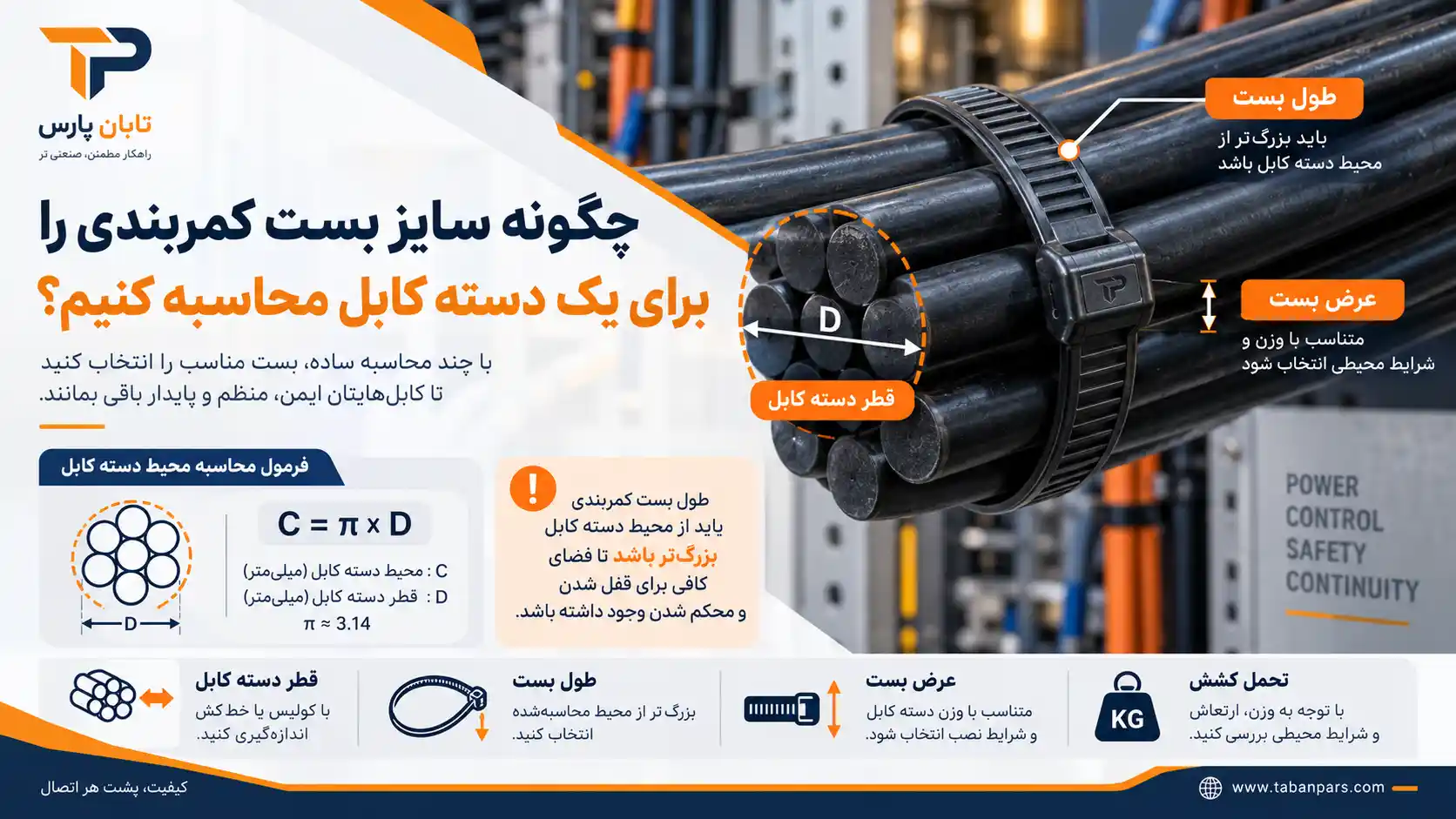

چگونه سایز بست کمربندی را برای یک دسته کابل محاسبه کنیم؟

اگر مشخصات فنی بست در دسترس نباشد، می توان از یک محاسبه تقریبی برای برآورد اولیه سایز بست کمربندی استفاده کرد. محیط دسته کابل تقریبا برابر با قطر دسته ضربدر عدد پی است. سپس باید مقداری از طول برای عبور از سر بست و قرار گرفتن نوار داخل قفل در نظر گرفته شود.

برای مثال، اگر قطر دسته کابل ۵۰ میلی متر باشد:

محیط تقریبی = ۵۰ × ۳.۱۴ = حدود ۱۵۷ میلی متر

در این حالت بست ۲۰۰ میلی متری از نظر طول کلی می تواند در محدوده مناسبی قرار بگیرد، اما ظرفیت واقعی باید از مشخصات همان مدل بررسی شود.

این محاسبه فقط برای انتخاب اولیه است؛ زیرا شکل سر بست، طول قسمت قفل، ضخامت نوار و حداقل طول مورد نیاز برای درگیری صحیح با قفل در محصولات مختلف متفاوت است. برای همین سازندگان معتبر معمولا Bundle Diameter Max را به صورت مستقیم اعلام می کنند.

هنگام خرید بست کمربندی به چه نکاتی توجه کنیم؟

در خرید تعداد بالا، تفاوت بین یک بست معمولی و یک بست استاندارد می تواند روی کیفیت و دوام کل سیم کشی تاثیر بگذارد. مخصوصا در پروژه‌های صنعتی که کابل‌ها روی نردبان کابل و سینی کابل نصب می‌شوند، انتخاب بر اساس قیمت به تنهایی می تواند باعث استفاده از محصولی شود که از نظر استحکام یا مقاومت محیطی مناسب نیست.

• سایز دقیق طول و عرض را بررسی کنید.
• حداکثر قطر بسته را از دیتاشیت بخوانید.
• حداقل تحمل کششی را با نیاز پروژه مقایسه کنید.
• جنس PA66 یا متریال اعلام شده توسط سازنده را بررسی کنید.
• برای فضای باز، مقاومت UV را کنترل کنید.
• محدوده دمای کاری را در نظر بگیرید.
• برای کابل های سنگین از مدل های Heavy Duty استفاده کنید.
• کیفیت قفل و دندانه های داخلی را بررسی کنید.
• در پروژه های حساس، استانداردها و تاییدیه های محصول را بررسی کنید.
• تعداد بست موردنیاز و نوع بسته بندی را قبل از خرید مشخص کنید.

در نهایت، اگر کاربرد فقط جمع کردن چند سیم سبک داخل ساختمان باشد، معمولا نیازی به بست های بسیار سنگین نیست؛ اما در پروژه های صنعتی، تابلو برق، مسیرهای کابل و محیط های بیرونی باید انتخاب دقیق تری انجام شود.

جدول انتخاب سایز بست کمربندی بر اساس کاربرد

این جدول برای شروع انتخاب مناسب است، اما در پروژه های تخصصی باید مشخصات محصول نهایی بررسی شود. حتی در یک خانواده محصول، طول یکسان می تواند با قطر بسته یا استحکام متفاوت عرضه شود.

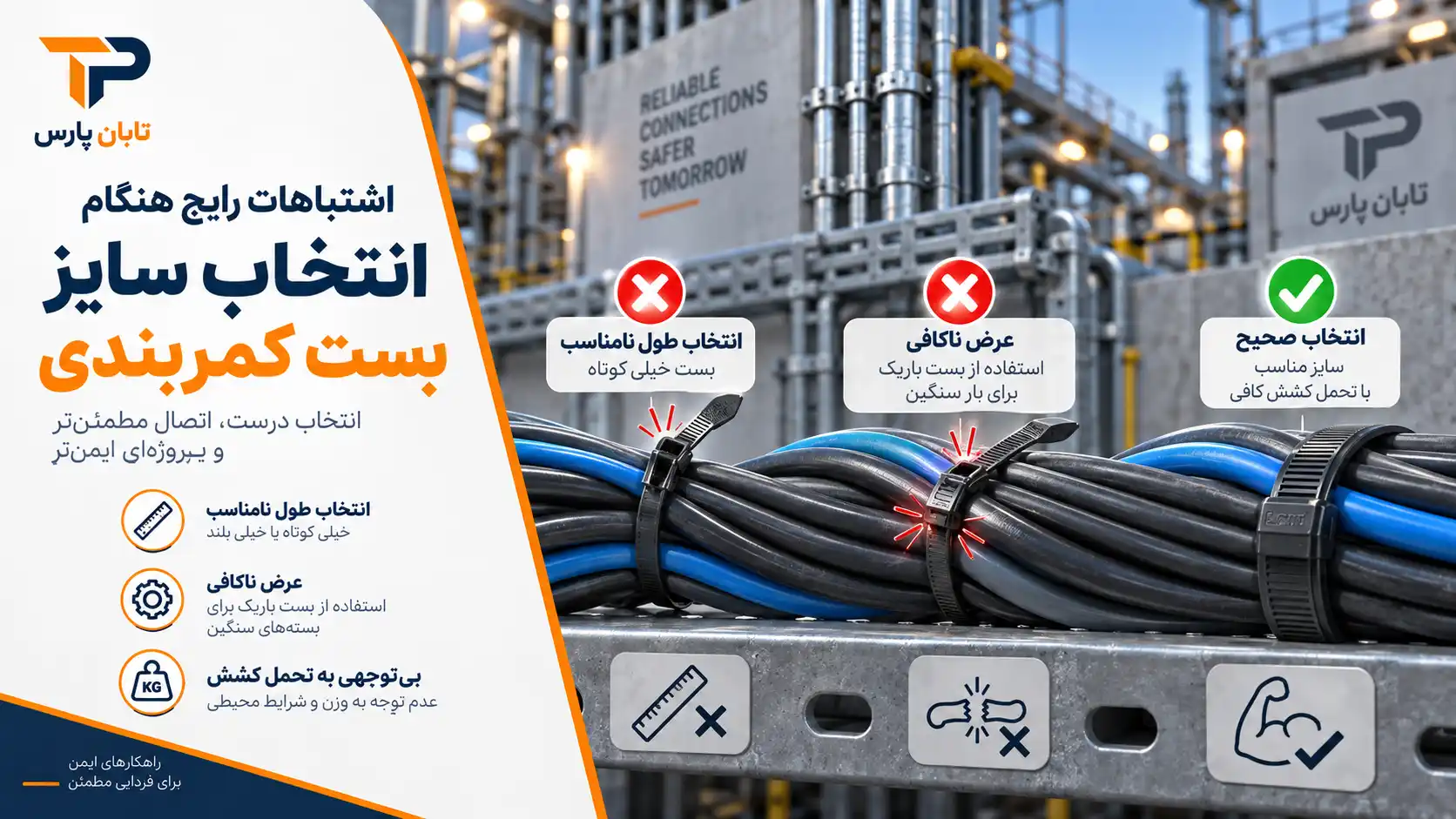

اشتباهات رایج هنگام انتخاب سایز بست کمربندی

یکی از اشتباهات رایج در خرید سایز بست کمربندی این است که کاربر فقط طول بست را بررسی می کند و تصور می کند هر بست ۳۰۰ میلی متری برای هر دسته کابلی که محیط آن کمتر از ۳۰۰ میلی متر است مناسب خواهد بود. در عمل، بخش هایی از طول بست داخل سر و مکانیزم قفل قرار می گیرند و ظرفیت واقعی هر مدل متفاوت است.

اشتباه دیگر انتخاب بست باریک برای یک کاربرد سنگین است. طول زیاد، ضعف عرض یا تحمل کششی پایین را جبران نمی کند. همچنین استفاده از بست معمولی در محیطی که دائما در معرض نور خورشید، حرارت یا مواد شیمیایی قرار دارد می تواند عمر مفید آن را کاهش دهد.

اشتباه سوم استفاده از حداکثر ظرفیت اعلام شده بدون در نظر گرفتن شرایط نصب است. اگر دسته کابل دقیقا نزدیک حداکثر قطر مجاز باشد، فضای کافی برای بستن و ایجاد حاشیه ایمن کمتر خواهد بود. بهتر است سایزی انتخاب شود که بدون کشش بیش از حد و فشار نامتعارف روی قفل، دسته کابل را به شکل صحیح نگه دارد.

آیا بست کمربندی قابل باز شدن بهتر است؟

برای برخی کاربردها بله. بست های استاندارد یک بار قفل می شوند و برای باز کردن آنها معمولا باید بست را برش داد. در مقابل، مدل های Releasable برای پروژه هایی مناسب هستند که احتمال تغییر یا اضافه کردن کابل وجود دارد.

در سیستم های کابل کشی موقت، تست تجهیزات، نمونه سازی و برخی تابلوهای قابل تغییر، بست قابل باز شدن می تواند هزینه و زمان نگهداری را کاهش دهد. اما برای نصب دائمی، معیار اصلی همچنان باید تحمل کشش، جنس، مقاومت محیطی و تناسب سایز با قطر بسته باشد.

جمع بندی جدول سایز بست کمربندی

جدول سایز بست کمربندی زمانی کاربرد واقعی دارد که طول، عرض، قطر بسته و تحمل کشش را همزمان بررسی کنید. بست های کوتاه ۱۰۰ و ۱۵۰ میلی متری بیشتر برای دسته های کوچک کاربرد دارند، سایزهای ۲۰۰ و ۲۵۰ میلی متری برای طیف وسیعی از کابل های عمومی استفاده می شوند و مدل های ۳۰۰ میلی متر به بالا برای دسته های بزرگ تر مناسب هستند. با افزایش عرض و کلاس محصول نیز امکان استفاده در کاربردهای سنگین تر فراهم می شود.

با این حال، یک سایز ثابت را نمی توان برای همه برندها و همه کاربردها استاندارد دانست. برای مثال، در محصولات رسمی HellermannTyton، بست ۲۰۲ میلی متری با عرض ۴.۶ میلی متر و قطر بسته ۵۰ میلی متر دارای حداقل استحکام کششی ۲۲۵ نیوتن است، در حالی که یک مدل ۳۰۰ میلی متری با همین عرض می تواند قطر بسته بزرگ تری داشته باشد.

بنابراین هنگام خرید، ابتدا قطر دسته کابل و شرایط محیطی را مشخص کنید، سپس طول و عرض مناسب را انتخاب کرده و در نهایت تحمل کشش و مشخصات متریال را بررسی کنید. برای پروژه های صنعتی و حساس نیز دیتاشیت سازنده باید معیار نهایی باشد.

سوالات متداول درباره سایز بست کمربندی

۱. سایز بست کمربندی چگونه مشخص می شود؟

سایز بست معمولا با طول و عرض آن بیان می شود؛ برای مثال ۴.۸×۲۰۰ یعنی عرض حدود ۴.۸ میلی متر و طول حدود ۲۰۰ میلی متر. قطر بسته و تحمل کشش باید جداگانه از مشخصات محصول بررسی شود.

۲. بست کمربندی ۲۰۰ میلی متری چند میلی متر را می بندد؟

این مقدار به مدل بست بستگی دارد. برای نمونه، یک مدل ۲۰۲ میلی متری با عرض ۴.۶ میلی متر می تواند حداکثر قطر بسته ۵۰ میلی متر داشته باشد، اما مدل های دیگر ممکن است ظرفیت متفاوتی داشته باشند.

۳. تحمل کشش بست کمربندی چیست؟

تحمل کشش یا Minimum Tensile Strength حداکثر نیروی کششی تعیین شده برای بست در آزمون استاندارد است و معمولا با نیوتن یا پوند بیان می شود. این عدد را نباید مستقیما معادل وزن قابل تحمل در تمام شرایط نصب دانست.

۴. بهترین بست کمربندی برای تابلو برق کدام است؟

برای تابلو برق باید سایز بست بر اساس قطر دسته سیم و کابل انتخاب شود. برای دسته های متوسط، بست های حدود ۳.۶ تا ۴.۸ میلی متر رایج هستند، اما تحمل کشش و فضای داخل تابلو نیز باید در نظر گرفته شود.
