فرمول خم سینی کابل برای محاسبه طول قوس، محل برش و اندازه مورد نیاز در اجرای مسیرهای دارای تغییر زاویه استفاده می شود. برای محاسبه طول قوس یک خم، می توان از فرمول L = (θ × π × R) ÷ ۱۸۰ استفاده کرد؛ در این فرمول θ زاویه خم و R شعاع خط مرکزی سینی کابل است. بنابراین برای خم ۹۰ درجه، طول قوس برابر با ۱.۵۷۰۸ × R و برای خم ۴۵ درجه برابر با ۰.۷۸۵۴ × R خواهد بود. برای مثال، اگر شعاع خط مرکزی ۳۰۰ میلی متر باشد، طول قوس خم ۹۰ درجه حدود ۴۷۱.۲۴ میلی متر محاسبه می شود.
در ادامه، علاوه بر فرمول خم سینی کابل برای زوایای مختلف، نحوه محاسبه Setback، شعاع خم و اندازه برش نیز بررسی شده است. برای اینکه محاسبه سریع تر انجام شود، می توانید زاویه و شعاع مورد نظر خود را در ماشین حساب خم سینی کابل وارد کنید و طول قوس و مقدار Setback را به صورت خودکار به دست آورید. برای مشاهده ابعاد، ضخامت ها و مدل های قابل تولید نیز می توانید صفحه سینی کابل تابان پارس را بررسی کنید.
ماشین حساب فرمول خم سینی کابل
زاویه خم و شعاع خط مرکزی را وارد کنید تا طول قوس و مقدار Setback به صورت خودکار محاسبه شود.
محاسبه طول قوس خم
L = (θ × π × R) ÷ 180
محاسبه Setback خم سینی کابل
S = R × tan(θ ÷ 2)
فرمول خم سینی کابل دقیقا چه چیزی را محاسبه می کند؟
در اجرای مسیر کابل، هدف از محاسبه خم این است که بدانیم یک زانویی با زاویه و شعاع مشخص چه مقدار از مسیر را اشغال می کند و نقاط مماس آن در کجا قرار می گیرند. فرمول خم سینی کابل برای جانمایی زانویی در پلان، تعیین فاصله آن از دیوار یا مانع و اندازه گیری قطعات مستقیم قبل و بعد از خم کاربرد دارد.
در مرحله تولید، مسئله متفاوت است. تولیدکننده باید مقدار ورقی را محاسبه کند که پس از خم شدن، اندازه نهایی قطعه را ایجاد کند. برای این کار ضخامت ورق، شعاع داخلی خم و ضریب K وارد محاسبات می شوند. بنابراین اگر منظور از خم، تغییر جهت کل مسیر باشد باید از فرمول قوس استفاده کرد؛ اما برای تعیین ابعاد ورق قبل از خم کاری باید Bend Allowance و Bend Deduction محاسبه شوند.

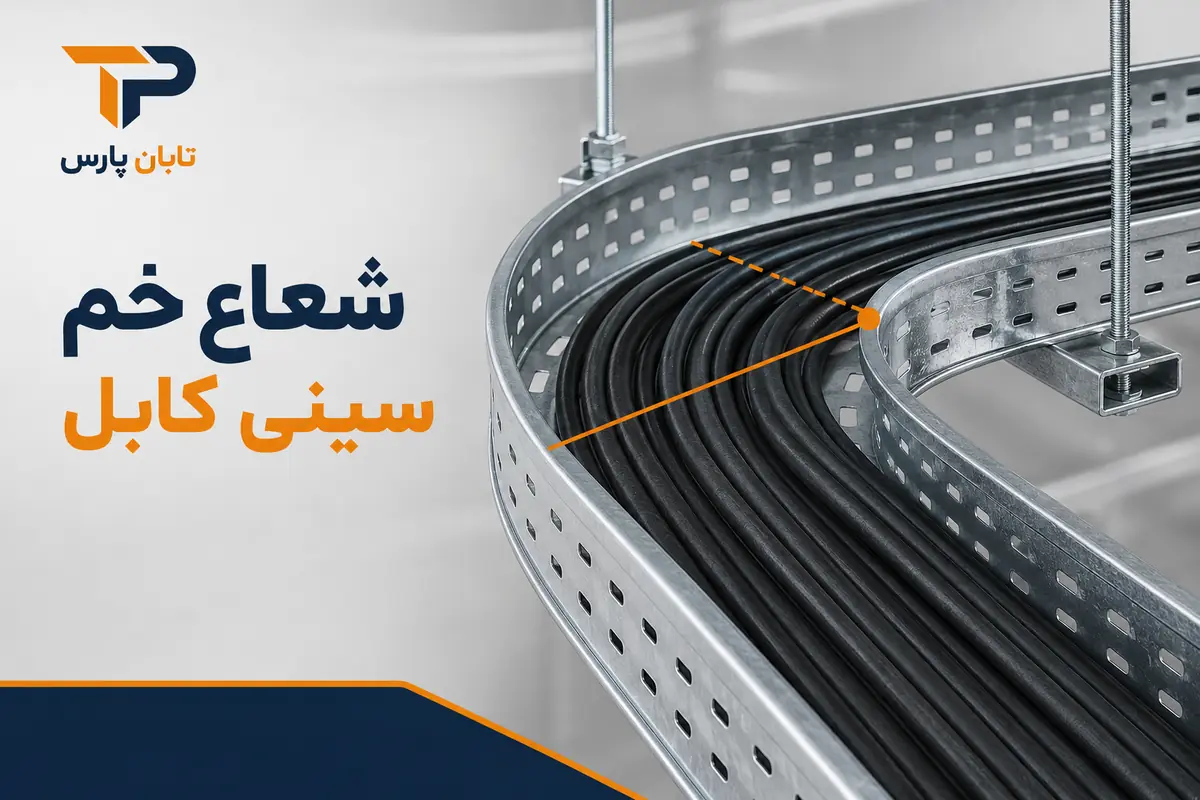

پارامترهای مورد نیاز برای محاسبه خم سینی کابل
برای اینکه محاسبات مربوط به فرمول خم سینی کابل دقیق باشند، چند پارامتر باید پیش از شروع مشخص شوند. زاویه خم، شعاع، عرض و ضخامت سینی و در محاسبات خم کاری ورق، ضریب K مهم ترین داده هایی هستند که مستقیما روی نتیجه تاثیر می گذارند. در ادامه هر یک پارامترهای محاسبه خم سینی کابل را جداگانه بررسی می کنیم.
زاویه خم یا θ
زاویه خم میزان تغییر جهت مسیر است. در پروژه های معمول، زانویی ۹۰ درجه برای تغییر جهت کامل و زانویی ۴۵ درجه برای ایجاد مسیر نرم تر یا عبور از کنار موانع استفاده می شود. زاویه باید از روی نقشه اجرایی یا اندازه گیری دقیق محل نصب تعیین شود، زیرا حتی چند درجه اختلاف می تواند محل اتصال قطعه بعدی را تغییر دهد. تعیین دقیق این زاویه، اولین ورودی برای استفاده صحیح از فرمول خم سینی کابل است.
شعاع خم یا R
شعاع خم فاصله مرکز فرضی دایره تا خطی است که قوس روی آن اندازه گیری می شود. در محاسبات مسیر معمولا از شعاع خط مرکزی سینی استفاده می کنیم. باید توجه داشت که شعاع خط مرکزی با شعاع داخلی زانویی یکسان نیست. در یک خم افقی، اگر R شعاع خط مرکزی و W عرض سینی باشد، شعاع تقریبی لبه داخلی برابر R منهای نصف W خواهد بود.
عرض و ضخامت سینی
عرض سینی در کنترل فضای داخلی خم و ضخامت ورق در محاسبات تولید موثر است. افزایش عرض سینی باعث می شود اختلاف شعاع لبه داخلی و خارجی بیشتر شود. ضخامت نیز محل محور خنثی ورق و مقدار مصرف شده در ناحیه خم را تغییر می دهد. به همین دلیل نمی توان یک عدد ثابت را برای تمام ابعاد و ضخامت های سینی به کار برد.
ضریب K در خم کاری ورق
هنگام خم شدن ورق، سطح داخلی فشرده و سطح خارجی کشیده می شود. بین این دو سطح، محوری وجود دارد که طول آن تقریبا ثابت می ماند و محور خنثی نامیده می شود. ضریب K محل این محور را نسبت به ضخامت مشخص می کند.
مقدار ضریب K به جنس ورق، شعاع داخلی، دهانه قالب، روش خم کاری و سختی ماده وابسته است. برای فولاد کم کربن، مقدار ۰٫۴ می تواند نقطه شروع محاسبه باشد، اما مقدار نهایی باید با جدول دستگاه یا خم آزمایشی کنترل شود.
فرمول محاسبه طول قوس خم سینی کابل
برای محاسبه طول قوس روی خط مرکزی از رابطه زیر استفاده می شود:
L = (θ ÷ ۳۶۰) × ۲πR
در این رابطه L طول قوس، θ زاویه خم بر حسب درجه و R شعاع خط مرکزی است. این رابطه یکی از بخش های اصلی فرمول خم سینی کابل برای یک قوس دایره ای پیوسته محسوب می شود. اگر زانویی از چند قطعه فارسی بر یا شکست متوالی ساخته شده باشد، طول واقعی و محل برش باید براساس نقشه ساخت همان قطعه تعیین شود.
برای تعیین فاصله نقطه مماس تا محل تقاطع فرضی دو مسیر مستقیم نیز از رابطه زیر استفاده می شود:
S = R × tan(θ ÷ ۲)
مقدار S همان عقب نشینی یا Setback است. این عدد کمک می کند نصاب بداند خم باید از چه فاصله ای پیش از گوشه فرضی آغاز شود.
| زاویه خم | فرمول طول قوس | طول قوس برای R = ۳۰۰ میلی متر | فرمول عقب نشینی | عقب نشینی برای R = ۳۰۰ میلی متر |
|---|---|---|---|---|
| ۳۰ درجه | L = ۰٫۵۲۳۶R | ۱۵۷٫۱ میلی متر | S = ۰٫۲۶۷۹R | ۸۰٫۴ میلی متر |
| ۴۵ درجه | L = ۰٫۷۸۵۴R | ۲۳۵٫۶ میلی متر | S = ۰٫۴۱۴۲R | ۱۲۴٫۳ میلی متر |
| ۶۰ درجه | L = ۱٫۰۴۷۲R | ۳۱۴٫۲ میلی متر | S = ۰٫۵۷۷۴R | ۱۷۳٫۲ میلی متر |
| ۹۰ درجه | L = ۱٫۵۷۰۸R | ۴۷۱٫۲ میلی متر | S = R | ۳۰۰ میلی متر |

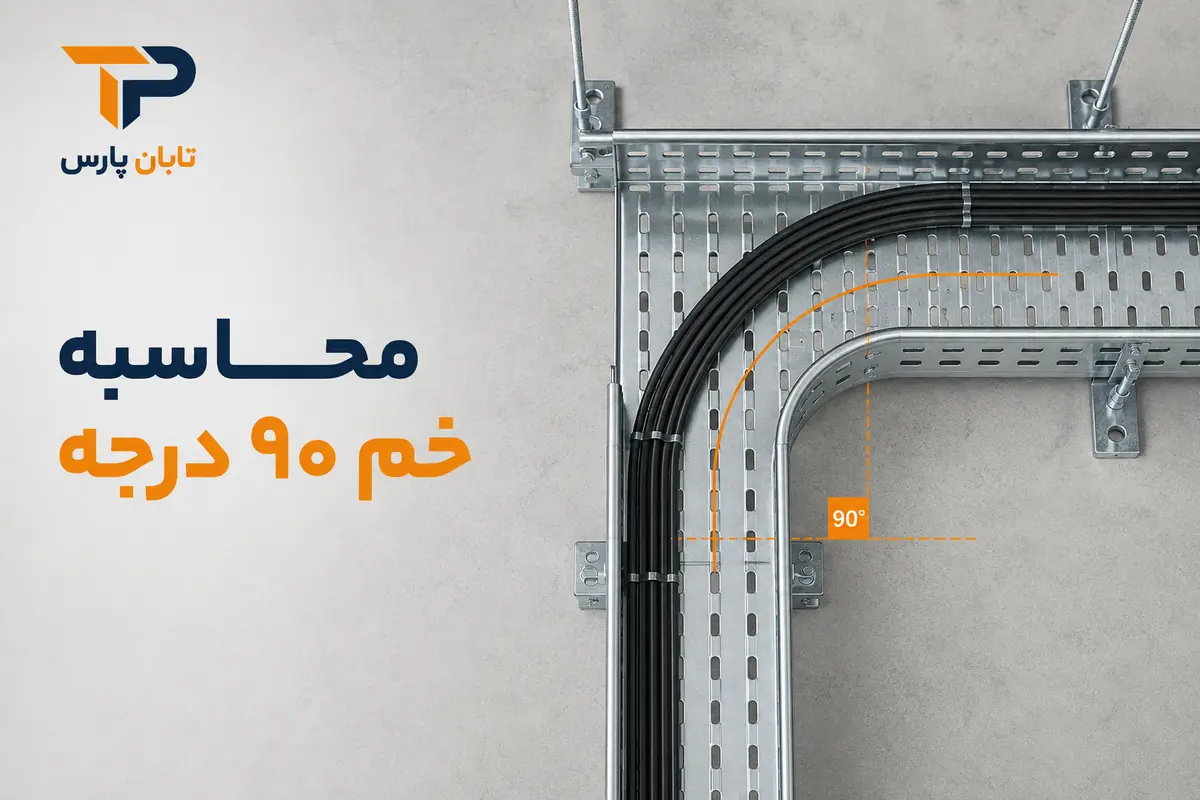

مثال محاسبه خم ۹۰ درجه سینی کابل
فرض کنید در نقشه، مسیر سینی باید ۹۰ درجه تغییر جهت دهد و شعاع خط مرکزی زانویی ۳۰۰ میلی متر در نظر گرفته شده است. با قرار دادن این اعداد در فرمول خم سینی کابل، طول قوس به صورت زیر محاسبه می شود:
L = (۹۰ ÷ ۳۶۰) × ۲ × ۳٫۱۴۱۶ × ۳۰۰
حاصل این محاسبه تقریبا ۴۷۱٫۲ میلی متر است. بنابراین طول مسیر روی خط مرکزی قسمت منحنی حدود ۴۷٫۱ سانتی متر خواهد بود.
در خم ۹۰ درجه، tan ۴۵ برابر یک است؛ در نتیجه عقب نشینی از گوشه فرضی برابر شعاع، یعنی ۳۰۰ میلی متر خواهد بود. به بیان ساده، نقطه شروع خم روی هر یک از دو مسیر مستقیم باید ۳۰ سانتی متر از محل تقاطع فرضی آن دو فاصله داشته باشد.
اگر عرض سینی ۲۰۰ میلی متر باشد و عدد ۳۰۰ میلی متر شعاع خط مرکزی را نشان دهد، شعاع تقریبی لبه داخلی ۲۰۰ میلی متر خواهد بود؛ زیرا نصف عرض سینی از شعاع خط مرکزی کم می شود. اکنون باید کنترل شود که این مقدار از حداقل شعاع خم کابل حساس تر و قطورتر داخل مسیر کمتر نباشد.

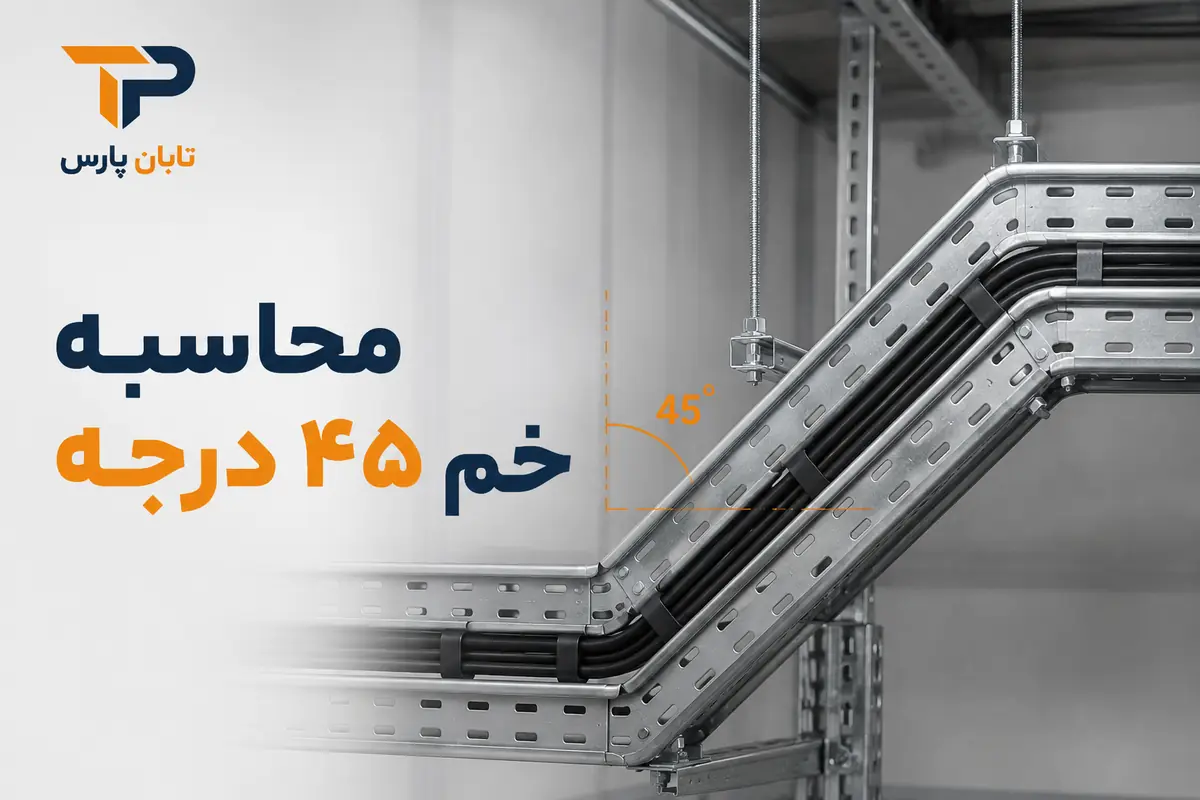

مثال محاسبه خم ۴۵ درجه سینی کابل
برای همان شعاع خط مرکزی ۳۰۰ میلی متر و زاویه ۴۵ درجه، با استفاده از فرمول خم سینی کابل طول قوس به صورت زیر محاسبه می شود:
L = (۴۵ ÷ ۳۶۰) × ۲ × ۳٫۱۴۱۶ × ۳۰۰
نتیجه تقریبا ۲۳۵٫۶ میلی متر خواهد بود. عقب نشینی نیز از رابطه S = ۳۰۰ × tan ۲۲٫۵ محاسبه می شود که حدود ۱۲۴٫۳ میلی متر است.
دو زانویی ۴۵ درجه همیشه جایگزین مستقیم یک زانویی ۹۰ درجه نیستند. فاصله میان دو زانویی می تواند یک جابه جایی جانبی ایجاد کند و طول کل مسیر را افزایش دهد. اگر هدف عبور از کنار مانع است، فاصله مستقیم بین دو خم نیز باید در نقشه لحاظ شود. استفاده از خم های ملایم تر معمولا عبور کابل را آسان تر می کند، اما فضای نصب و تعداد اتصالات را افزایش می دهد.
فرمول بازشوی ورق برای ساخت خم ۴۵ و ۹۰ درجه
در تولید اتصالات یا شکل دهی لبه های ورق، بخش مربوط به بازشوی ورق در فرمول خم سینی کابل اهمیت زیادی دارد. ابتدا باید Bend Allowance یا طول قوس محور خنثی محاسبه شود. رابطه اصلی به صورت زیر است:
BA = (π ÷ ۱۸۰) × θ × (R + K × T)
در این رابطه R شعاع داخلی خم ورق، T ضخامت ورق و K ضریب محور خنثی است.
پس از آن، عقب نشینی خارجی از رابطه زیر به دست می آید:
OSSB = tan(θ ÷ ۲) × (R + T)
مقدار کسر خم یا Bend Deduction نیز با رابطه زیر محاسبه می شود:
BD = ۲ × OSSB − BA
اگر دو طول خارجی قطعه روی نقشه مشخص باشند، طول ورق صاف از رابطه طول خارجی اول به علاوه طول خارجی دوم منهای BD محاسبه می شود.
مثال بازشوی ورق برای خم ۹۰ درجه
فرض کنید ضخامت ورق ۱٫۵ میلی متر، شعاع داخلی خم ۳ میلی متر و ضریب K برابر ۰٫۴ باشد. برای زاویه ۹۰ درجه، BA تقریبا ۵٫۶۵ میلی متر محاسبه می شود. مقدار OSSB برابر ۴٫۵ میلی متر و BD تقریبا ۳٫۳۵ میلی متر خواهد بود.
اگر دو بعد خارجی قطعه ۵۰ و ۴۰ میلی متر باشند، طول بازشوی تقریبی برابر ۵۰ + ۴۰ − ۳٫۳۵، یعنی ۸۶٫۶۵ میلی متر است.
مثال بازشوی ورق برای خم ۴۵ درجه
با همان ضخامت، شعاع و ضریب K، مقدار BA برای خم ۴۵ درجه تقریبا ۲٫۸۳ میلی متر است. OSSB حدود ۱٫۸۶ میلی متر و BD حدود ۰٫۹۰ میلی متر محاسبه می شود.
این اعداد برای برآورد اولیه مفید هستند، اما برنامه برش نهایی باید با جدول خم دستگاه، نوع قالب و نتیجه نمونه آزمایشی تطبیق داده شود.
مراحل عملی استفاده از فرمول خم سینی کابل در پروژه
داشتن فرمول خم سینی کابل به تنهایی برای اجرای صحیح خم کافی نیست و محاسبات باید با شرایط واقعی محل نصب تطبیق داده شوند. پیش از برش، سفارش یا ساخت زانویی لازم است مسیر، محدودیت کابل ها، نوع شعاع و فضای موجود بررسی شوند. اجرای مراحل زیر کمک می کند خطای اندازه گیری کاهش پیدا کند و زانویی ساخته شده بدون اصلاحات اضافی در مسیر نصب شود.
مرحله اول: زاویه واقعی مسیر را مشخص کنید
زاویه را فقط با نگاه کردن به محل نصب تعیین نکنید. محور دو مسیر مستقیم را روی پلان یا سطح اجرا امتداد دهید و زاویه تغییر جهت را اندازه بگیرید. در بازسازی ها و موتورخانه ها ممکن است زاویه واقعی با ۴۵ یا ۹۰ درجه استاندارد تفاوت داشته باشد.
مرحله دوم: شعاع مجاز کابل را کنترل کنید
حداقل شعاع خم باید از دیتاشیت سازنده کابل استخراج شود. نوع کابل، قطر خارجی، ساختمان هادی، زره دار بودن و شرایط کشش روی این عدد اثر دارند. مبنای انتخاب باید سخت گیرانه ترین کابل موجود در سینی باشد، نه میانگین قطر کابل ها. این مقدار باید پیش از وارد کردن شعاع در فرمول خم سینی کابل کنترل شود تا خم نهایی برای کابل های موجود در مسیر مناسب باشد.
مرحله سوم: شعاع داخلی و خط مرکزی را از هم جدا کنید
پیش از محاسبه بررسی کنید که شعاع نوشته شده در نقشه یا کاتالوگ مربوط به لبه داخلی است یا خط مرکزی. اشتباه در این بخش می تواند باعث شود فضای واقعی خم برای کابل کافی نباشد. در زانویی های آماده نیز تعریف شعاع باید از نقشه ابعادی تولیدکننده کنترل شود.
مرحله چهارم: نقاط مماس را علامت گذاری کنید
پس از محاسبه Setback، نقطه شروع و پایان قوس روی مسیر مشخص می شوند. قطعات مستقیم باید تا این نقاط ادامه پیدا کنند. این روش از کوتاه شدن مسیر، ایجاد اتصال اجباری و تغییر ناخواسته محل ساپورت جلوگیری می کند.
جزئیات کامل جانمایی پایه ها و اتصالات در راهنمای نحوه نصب و اجرای سینی کابل قابل بررسی است.
مرحله پنجم: یک نمونه آزمایشی بسازید
در تولید تیراژ، ابتدا یک نمونه با همان ورق، دستگاه، قالب و فرمول خم سینی کابل ساخته شود. زاویه نهایی، طول بال ها و میزان برگشت فنری اندازه گیری و سپس برنامه دستگاه اصلاح شود. تکیه کامل بر مقدار عمومی K بدون خم آزمایشی می تواند خطای تکرارشونده در تمام قطعات ایجاد کند.
حداقل شعاع خم سینی کابل چگونه انتخاب می شود؟
برای انتخاب شعاع، ابتدا حداقل شعاع خم تمام کابل هایی که قرار است از زانویی عبور کنند بررسی می شود. بیشترین مقدار به عنوان محدودیت اصلی در نظر گرفته می شود. سپس عرض سینی، فضای قابل دسترس، روش کابل کشی و امکان اعمال نیروی کشش کنترل خواهند شد. این بررسی پیش از نهایی کردن فرمول خم سینی کابل ضروری است، زیرا شعاع داخلی مسیر نباید کابل را مجبور کند تندتر از مقدار مجاز خود خم شود.
در زمان کابل کشی، وجود زانویی مناسب به تنهایی کافی نیست. کابل نباید روی لبه تیز کشیده شود یا در گوشه داخلی انباشته شود. استفاده از رولر، کنترل نیروی کشش و رعایت ظرفیت سینی از آسیب به روکش جلوگیری می کند. برای بررسی جزئیات این مرحله می توانید راهنمای کابل کشی سینی کابل را مطالعه کنید.
اشتباهات رایج در محاسبه خم سینی کابل
بخش زیادی از خطاهای ساخت و نصب زانویی نه به دلیل اشتباه بودن فرمول خم سینی کابل، بلکه به علت استفاده نادرست از داده های ورودی ایجاد می شود. اشتباه گرفتن شعاع داخلی با شعاع خط مرکزی، نادیده گرفتن ضخامت ورق یا انتخاب شعاع صرفا براساس فضای موجود از رایج ترین مشکلات هستند. شناخت این خطاها پیش از محاسبه خم سینی کابل، از دوباره کاری و ساخت قطعات نامناسب جلوگیری می کند.
جمع بندی فرمول خم سینی کابل
فرمول خم سینی کابل فقط یک رابطه عددی برای ساخت زانویی نیست، بلکه مجموعه ای از محاسبات مسیر و خم کاری ورق است. برای جانمایی خم از طول قوس L = (θ ÷ ۳۶۰) × ۲πR و عقب نشینی S = R × tan(θ ÷ ۲) استفاده می شود. برای بازشوی ورق نیز باید Bend Allowance، عقب نشینی خارجی و Bend Deduction براساس ضخامت، شعاع داخلی و ضریب K محاسبه شوند.
نتیجه نهایی محاسبه خم سینی کابل زمانی قابل اعتماد است که تعریف شعاع در نقشه، حداقل شعاع مجاز کابل، عرض سینی، جنس ورق و مشخصات دستگاه خم هم زمان بررسی شوند. در پروژه های حساس، زانویی استاندارد یا قطعه سفارشی کارخانه ای که با نقشه تایید شده تولید شده باشد، از برش و خم تجربی در محل ایمن تر و دقیق تر است.
سوالات متداول درباره فرمول خم سینی کابل
- فرمول محاسبه طول خم ۹۰ درجه سینی کابل چیست؟ طول قوس خم ۹۰ درجه برابر L = ۱٫۵۷۰۸R است. اگر شعاع خط مرکزی ۳۰۰ میلی متر باشد، طول قوس تقریبا ۴۷۱٫۲ میلی متر خواهد بود.
- فرمول محاسبه طول خم ۴۵ درجه سینی کابل چیست؟ طول قوس خم ۴۵ درجه برابر L = ۰٫۷۸۵۴R است. برای شعاع ۳۰۰ میلی متر، طول قوس تقریبا ۲۳۵٫۶ میلی متر محاسبه می شود.
- ضریب K برای ورق گالوانیزه چقدر است؟ یک مقدار ثابت برای تمام ورق ها وجود ندارد. عددی مانند ۰٫۴ می تواند برای برآورد اولیه فولاد کم کربن استفاده شود، اما مقدار دقیق باید با جنس ورق، شعاع، قالب، روش خم کاری و نمونه آزمایشی تعیین شود.
- برای انتخاب شعاع زانویی، عرض سینی مهم است یا قطر کابل؟ هر دو مهم هستند. عرض سینی شعاع واقعی لبه داخلی را تغییر می دهد و قطر و ساختار کابل، حداقل شعاع مجاز آن را تعیین می کند. زانویی باید به گونه ای انتخاب شود که مسیر داخلی آن محدودیت کابل را نقض نکند.
