در پروژه های برق صنعتی، ساختمانی، مخابراتی و زیرساختی، انتخاب تجهیزات مناسب یکی از مهم ترین بخش های طراحی و اجرا است. یکی از اجزای اصلی این سیستم ها، سینی کابل است؛ محصولی که وظیفه هدایت، نگهداری و محافظت از کابل ها را بر عهده دارد. اما نکته ای که بسیاری از مجریان پروژه ها در ابتدا به آن توجه نمی کنند، انتخاب ضخامت استاندارد سینی کابل بر اساس وزن کابل هایی است که قرار است درون آن قرار گیرند.
این موضوع نه تنها یک انتخاب فنی است، بلکه انتخابی کاملاً اقتصادی و ایمن محسوب می شود. زیرا اگر ضخامت سینی کابل پایین تر از نیاز واقعی باشد، احتمال خم شدن، تغییر شکل، ریزش کابل ها، قطع شدن مسیر و حتی خطرات فنی جدی وجود دارد. از طرفی اگر ضخامت بیش ازحد نیاز انتخاب شود، هزینه تمام شده پروژه افزایش پیدا می کند و از نظر مهندسی توجیهی نخواهد داشت.
در نتیجه، پیدا کردن دقیق ترین ضخامت استاندارد سینی کابل بر اساس وزن کابل ها، شرایط محیطی، نوع نصب و طول دهانه نگهدارنده، یکی از اساسی ترین مراحل طراحی و اجرا در پروژه های صنعتی محسوب می شود. در این مقاله، تمام نکات تخصصی این انتخاب را بررسی می کنیم تا بهترین تصمیم برای پروژه های واقعی اتخاذ شود.
تعریف ضخامت استاندارد سینی کابل و اهمیت آن در پروژه های صنعتی
در نگاه نخست، بسیاری تصور می کنند انتخاب ضخامت سینی کابل تنها وابسته به سفارش کارخانه یا ظاهر محصول است. اما در واقع ضخامت سینی کابل یک معیار مهندسی دقیق است که تأثیر مستقیم بر استحکام، دوام، تحمل وزن و ایمنی سازه دارد.
ضخامت استاندارد سینی کابل معمولاً با توجه به وزن کابل ها، نوع کاربری، نوع پوشش، شرایط محیطی، و فاصله میان ساپورت ها محاسبه می شود. این ضخامت مشخص می کند سینی تا چه میزان می تواند وزن مرده کابل ها و بارهای زنده احتمالی را بدون تغییر شکل تحمل کند.
در پروژه هایی مانند پالایشگاه ها، صنایع پتروشیمی، ساختمان های تجاری بزرگ، دیتاسنترها و کارخانجات، استفاده از سینی کابل با ضخامت نامناسب می تواند خسارت های سنگینی ایجاد کند. از جمله این خسارت ها می توان به پارگی کابل ها، آسیب به عایق، اختلال در سیستم کنترل، بروز اتصال کوتاه و توقف خط تولید اشاره کرد.
بنابراین داشتن درک صحیح از «استاندارد بودن» سینی، یکی از اصول کلیدی در صنعت برق است و انتخاب صحیح آن، هزینه های تعمیر و نگهداری را به حداقل می رساند.

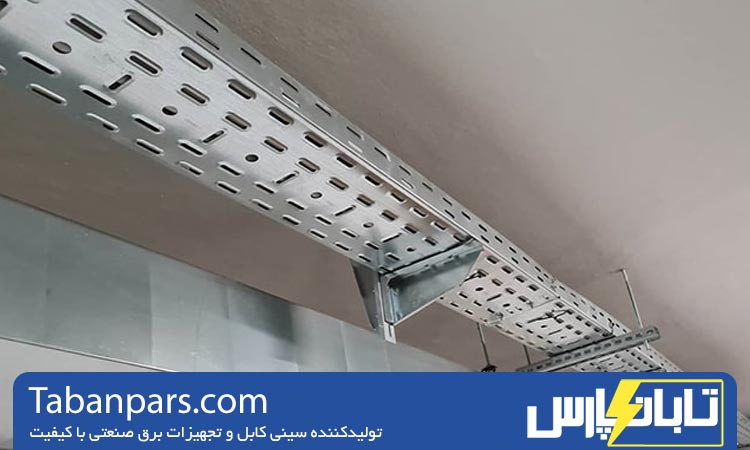

نقش وزن کابل ها در تعیین ضخامت استاندارد سینی کابل
وزن کابل ها مهم ترین عامل در تعیین ضخامت استاندارد سینی کابل است. در یک پروژه معمولاً چند نوع کابل با وزن های مختلف استفاده می شود؛ از کابل های برق قدرت گرفته تا کابل های شبکه، ابزار دقیق، تلفن یا فیبر نوری. هرچه تعداد کابل ها بیشتر باشد، مجموع وزن وارد شده بر سینی افزایش می یابد. در نتیجه، لازم است سینی کابلی انتخاب شود که توان تحمل این وزن را بدون خم شدگی داشته باشد.
به عنوان مثال، کابل های قدرت ۳ فاز با سطح مقطع بالا، وزن زیادی دارند و معمولاً نیاز به سینی کابل با ضخامت ۱.۵ تا ۲ میلی متر دارند. اما برای کابل های سبک تر مانند کابل شبکه، ضخامت ۰.۸ تا ۱ میلی متر کافی است. همچنین طول دهانه ساپورت ها، یعنی فاصله بین نگهدارنده ها نیز در این انتخاب نقش دارد.
هرچه فاصله بیشتر باشد، لازم است سینی ضخیم تر انتخاب شود تا در وسط دهانه دچار خمیدگی نشود.
استانداردهای جهانی و ایرانی تعیین ضخامت سینی کابل
در دنیا چند استاندارد معتبر برای انتخاب ضخامت سینی کابل وجود دارد که مهندسان برق بر اساس آن ها طراحی می کنند. استاندارد NEMA، IEC و UL از مهم ترین مراجع تعیین کننده هستند. این استانداردها بر اساس بارگذاری، نوع نصب و شرایط محیطی مقدار recommended thickness را پیشنهاد می کنند.
در ایران نیز استانداردهای ملی مانند ISIRI و دستورالعمل های سازمان نظام مهندسی معیارهای مشخصی برای انتخاب ضخامت استاندارد سینی کابل ارائه می دهند. این استانداردها ضخامت مورد نیاز را بر اساس نوع پروژه (صنعتی، ساختمانی، تجاری، پالایشگاهی) تعیین می کنند.با توجه به این استانداردها، ضخامت های رایج سینی کابل شامل ۰.۷، ۰.۸، ۱، ۱.۲۵، ۱.۵ و ۲ میلی متر است. انتخاب هرکدام تنها زمانی صحیح است که شرایط بارگذاری واقعی در پروژه مشخص باشد.
مقایسه ضخامت های مختلف سینی کابل و کاربرد هرکدام
برای درک بهتر، مقایسه ضخامت های موجود کمک می کند تا بدانیم هرکدام برای چه نوع پروژه ای مناسب هستند. سینی با ضخامت ۰.۷ یا ۰.۸ میلی متر معمولاً برای پروژه های سبک مانند مسیرهای کوتاه کابل شبکه یا تلفن استفاده می شود. سینی ۱ تا ۱.۲۵ میلی متر مناسب ساختمان ها و پروژه های متوسط است.
اما برای پروژه هایی که کابل های سنگین دارند یا دهانه های بلند بدون ساپورت ایجاد شده است، ضخامت ۱.۵ یا ۲ میلی متر بهترین انتخاب است. به طور کلی انتخاب ضخامت مناسب باعث جلوگیری از تغییر شکل سینی و افزایش عمر سازه می شود.
نکات کلیدی برای انتخاب بهترین ضخامت سینی کابل در نصب و اجرا
انتخاب درست ضخامت تنها جنبه تئوری ندارد، بلکه در زمان نصب و اجرا نیز اهمیت زیادی پیدا می کند. از جمله نکات مهم هنگام نصب این است که سینی کابل باید بدون تنش و فشار روی ساپورت ها قرار گیرد. همچنین باید توجه کرد که سینی تحت بارهای اضافه مانند رفت وآمد نصاب ها یا ابزارهای سنگین نباشد.
اندازه گیری دقیق مقدار کابل، بررسی آینده نگری پروژه (افزوده شدن کابل ها) و انتخاب پوشش مناسب مانند گالوانیزه گرم نیز در تعیین ضخامت مؤثر است.

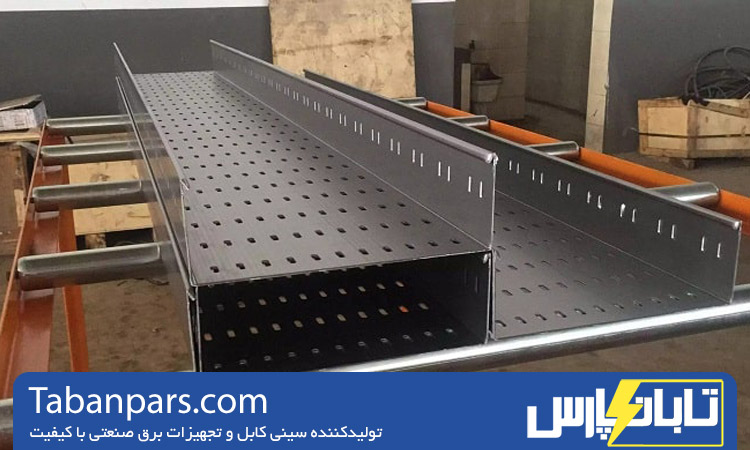

جدول مقایسه ضخامت سینی کابل بر اساس بار و کاربرد
| ضخامت سینی کابل | نوع کابل مناسب | حد بار تقریبی | نوع پروژه |
| ۰.۸ میلی متر | کابل شبکه و سبک | کم | ساختمان های سبک |
| ۱ میلی متر | کابل های معمولی | متوسط | پروژه های ساختمانی |
| ۱.۲۵ میلی متر | ترکیبی | متوسط به بالا | پروژه های تجاری |
| ۱.۵ میلی متر | کابل های سنگین | بالا | صنعتی – کارخانه |
| ۲ میلی متر | کابل های قدرت زیاد | بسیار بالا | پالایشگاه و پتروشیمی |
سخن پایانی
در هر پروژه برقی، انتخاب دقیق ضخامت سینی کابل یکی از مهم ترین تصمیمات مهندسی است که تأثیر مستقیم بر ایمنی، طول عمر کابل ها و کاهش هزینه های نگهداری دارد. تعیین ضخامت استاندارد سینی کابل بر اساس وزن کابل ها و شرایط محیطی یک اصل کاملاً تخصصی است و عدم توجه به آن می تواند هزینه های سنگینی در آینده ایجاد کند.
با رعایت استانداردها، محاسبه بار واقعی و انتخاب سینی مناسب، می توان پروژه ای ایمن، اقتصادی و مطابق اصول مهندسی اجرا کرد. آینده هر مسیر کابل کشی به انتخاب صحیح سینی وابسته است.
سوالات متداول درمورد ضخامت استاندارد سینی کابل
- آیا ضخامت بیشتر همیشه بهتر است؟
خیر. ضخامت بیشتر یعنی هزینه بالاتر. باید ضخامت دقیقاً بر اساس وزن کابل ها و طول دهانه انتخاب شود.
- برای پروژه های سنگین چه ضخامت هایی رایج است؟
معمولاً ضخامت ۱.۵ و ۲ میلی متر برای پروژه های صنعتی و کابل های قدرت مناسب تر است. - آیا پوشش سینی کابل در انتخاب ضخامت اثر دارد؟
بله. سینی های گالوانیزه گرم معمولاً ضخامت دقیق تری می طلبند، زیرا در برابر خوردگی و فشار مقاوم تر هستند.
