محاسبه افت ولتاژ در سینی کابل

فرمول‌های اصلی محاسبه افت ولتاژ

پایه و اساس کار، همان فرمول‌های شناخته شده‌ای است که در استانداردهای IEC و NEC آمده. اما نکته اینجاست که باید پارامترهای این فرمول‌ها را متناسب با شرایط سینی کابل اصلاح کنیم. در اینجا دو فرمول پرکاربرد را مرور می‌کنیم:

برای مدارهای DC و AC تک فاز:
V_d = (2 × L × I × (R_c cosφ + X_c sinφ)) / 1000

برای مدارهای AC سه فاز:
V_d = (√3 × L × I × (R_c cosφ + X_c sinφ)) / 1000

در این روابط:

• V_d: افت ولتاژ به ولت
• L: طول یک طرفه کابل به متر
• I: جریان بار به آمپر
• R_c: مقاومت AC هادی بر حسب اهم بر کیلومتر (در دمای کارکرد)
• X_c: راکتانس القایی هادی بر حسب اهم بر کیلومتر
• cosφ: ضریب توان بار

خیلی از مهندس‌ها از فرمول ساده‌شده زیر هم استفاده می‌کنند که در آن ضریب K از جداول استاندارد استخراج می‌شود:

V_d = K × I_B × L

که در آن I_B جریان طراحی مدار و L طول کابل به کیلومتر است. این روش سریع‌تر است اما به شرطی که ضریب K را دقیقاً متناسب با شرایط نصب (از جمله نوع سینی و چیدمان کابل‌ها) انتخاب کرده باشید.

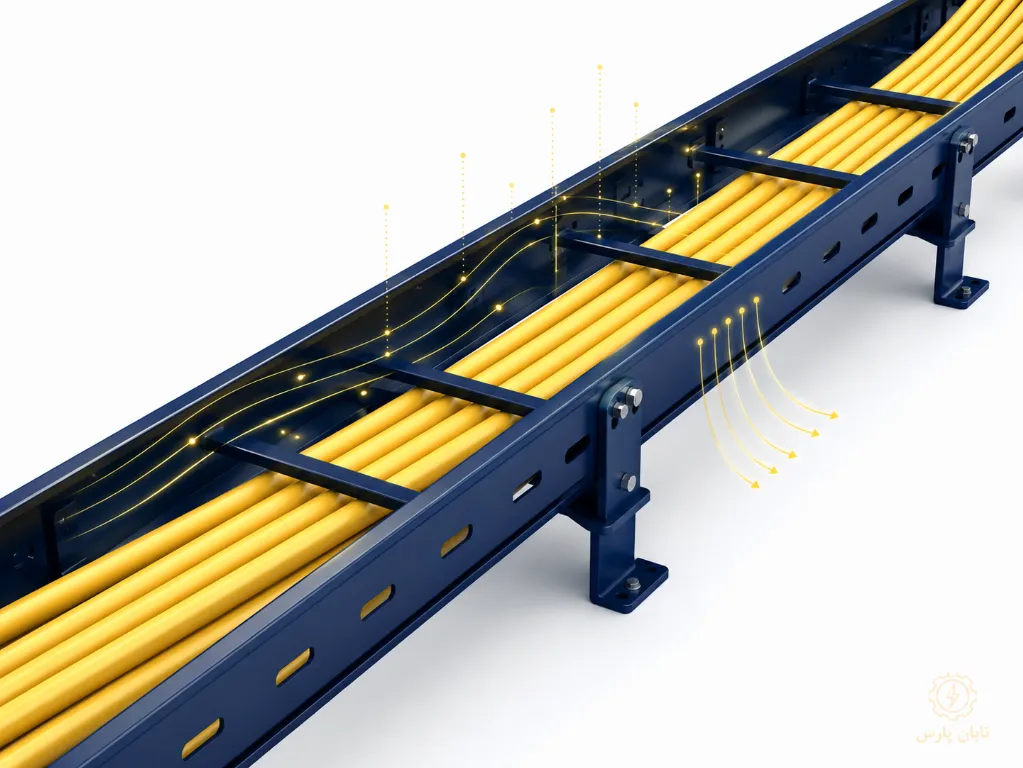

عوامل بحرانی تأثیرگذار بر افت ولتاژ در سینی کابل

حالا می‌رسیم به اصل مطلب: چه چیزهایی باعث می‌شوند افت ولتاژ یک کابل در یک سینی کابل باکیفیت با مقدار نامی آن فرق کند؟ این عوامل را باید بشناسید و در محاسبات خود اعمال کنید:

۱. دمای محیط و دمای کارکرد کابل

دمای محیط اطراف سینی کابل مستقیماً روی مقاومت هادی اثر می‌گذارد. در یک سینی باز با تهویه مناسب، دمای محیط همان دمای هوای آزاد است (مثلاً ۳۰ یا ۳۵ درجه سانتی‌گراد). اما وقتی چندین کابل پرمصرف در یک سینی کنار هم قرار می‌گیرند، دمای موضعی در اطراف کابل‌ها می‌تواند تا ۱۰ یا ۱۵ درجه بالاتر از دمای هوای آزاد برود.

مطابق استاندارد IEC 60364-5-52، برای کابل‌های با عایق XLPE در دمای ۳۵ درجه سانتی‌گراد، ضریب تصحیح دما برابر ۰.۸۶ است. یعنی جریان مجاز کابل باید در این عدد ضرب شود.

وقتی جریان مجاز کاهش پیدا می‌کند، برای یک جریان بار مشخص، کابل با درصد بالاتری از ظرفیت نامی خود کار می‌کند و در نتیجه گرم‌تر می‌شود. این گرما مقاومت هادی را افزایش می‌دهد و افت ولتاژ واقعی بیشتر از مقدار محاسبه شده اولیه خواهد بود. یک دور باطل که باید با انتخاب کابل با سطح مقطع بالاتر آن را شکست.

۲. ضریب تجمع کابل‌ها

وقتی چندین مدار در یک سینی کابل قرار می‌گیرند، گرمای تولیدی هر کابل روی کابل‌های مجاور اثر می‌گذارد. به همین دلیل استانداردها ضرایب تجمع را معرفی کرده‌اند.

این ضرایب به تعداد کل کابل‌ها یا مدارهایی که در یک ردیف یا چند ردیف روی هم قرار می‌گیرند بستگی دارد. به عنوان مثال، اگر ۴ کابل چندرشته‌ای را در یک سینی و در یک ردیف کنار هم نصب کنید، ضریب تجمع حدود ۰.۷۷ خواهد بود.

یعنی جریان مجاز هر کابل به ۷۷ درصد مقدار نامی آن کاهش می‌یابد. این کاهش جریان مجاز، اثر مستقیمی روی افزایش مقاومت و در نتیجه افزایش افت ولتاژ دارد. اگر این ضریب را در محاسبات خود لحاظ نکنید، در نهایت با کابلی مواجه می‌شوید که ولتاژ انتهای آن بسیار کمتر از حد انتظار است.

۳. جنس و نوع سینی کابل

جنس سینی کابل (فولادی گالوانیزه، آلومینیوم، استیل ضدزنگ یا حتی FRP) فقط در بحث خوردگی و استحکام مکانیکی مطرح نیست. تحقیقات نشان داده‌اند که سینی‌های فلزی می‌توانند به سه طریق روی آمپاسیتی و افت ولتاژ کابل اثر بگذارند: اول، با تغییر شرایط انتقال حرارت (معمولاً مثبت، چون فلز گرما را بهتر دفع می‌کند).

دوم، با افزایش مقاومت AC کابل به دلیل اثر مجاورتی بین هادی‌های کابل و بدنه فلزی سینی.

سوم، با ایجاد تلفات القایی ناشی از جریان‌های گردابی در خود بدنه سینی. این تأثیرات در کابل‌های با سطح مقطع بالا (مثلاً بالای ۱۲۰ میلی‌متر مربع) و در جریان‌های هارمونیک دار، قابل توجه می‌شوند. به همین دلیل، در استاندارد IEC 60204-1 برای کابل‌های قدرت در سینی‌های فلزی، ضرایب تصحیح جداگانه‌ای ارائه شده است.

۴. چیدمان و فاصله کابل‌ها

نحوه چیدن کابل‌ها روی سینی نقش مهمی در تبادل حرارتی و در نتیجه افت ولتاژ دارد. کابل‌هایی که با فاصله حداقل دو برابر قطر خارجی خود از هم قرار می‌گیرند، تهویه بهتری دارند و کمتر تحت تأثیر گرمای یکدیگر قرار می‌گیرند.

اما در عمل، برای صرفه‌جویی در فضای سینی، کابل‌ها را نزدیک به هم یا حتی به صورت باندل شده نصب می‌کنند. این کار ضریب تجمع را بدتر می‌کند و افت ولتاژ را افزایش می‌دهد. همچنین قرار دادن کابل‌های قدرت در کنار کابل‌های سیگنال یا کنترل، بدون رعایت فاصله استاندارد ۳۰۰ میلی‌متری، می‌تواند باعث تداخل الکترومغناطیسی و افزایش امپدانس مؤثر کابل‌های قدرت شود.

۵. طول مسیر و افت ولتاژ تجمعی

این یک اصل ساده است: هرچه طول مسیر کابل در سینی بیشتر باشد، افت ولتاژ هم بیشتر می‌شود. اما نکته مهم این است که در مسیرهای طولانی (مثلاً بالای ۱۰۰ متر)، اثر تجمعی دما و تجمع کابل‌ها تشدید می‌شود.

یک کابل که در ۵۰ متر اول مسیر خود در سینی، دمای محیطی ۳۵ درجه را تجربه می‌کند، ممکن است در ۵۰ متر دوم، تحت تأثیر گرمای تولیدی خود و کابل‌های مجاور، دمایی معادل ۴۵ یا ۵۰ درجه سانتی‌گراد داشته باشد.

این افزایش تدریجی دما در طول مسیر، مقاومت هادی را به صورت غیرخطی افزایش می‌دهد. برای محاسبه دقیق افت ولتاژ در مسیرهای طولانی، باید از نرم‌افزارهای تخصصی استفاده کرد که قابلیت مدل‌سازی حرارتی را دارند.

ضرایب تصحیح کاربردی

برای محاسبه دقیق افت ولتاژ، باید مقادیر مقاومت و راکتانس کابل را با ضرایب تصحیح زیر اصلاح کنید. این ضرایب برگرفته از جداول استاندارد IEC 60364-5-52 و تجربیات میدانی هستند:

منبع: جداول استاندارد IEC 60364-5-52 و IEC 60204-1

یک مثال واقعی از محاسبه افت ولتاژ در سینی کابل

برای اینکه موضوع کاملاً جا بیفتد، یک مثال عملی را با هم مرور می‌کنیم:

مسئله: یک الکتروموتور سه فاز ۳۰ کیلووات با ولتاژ نامی ۴۰۰ ولت و ضریب توان ۰.۸۵ در فاصله ۱۵۰ متری از تابلو برق قرار دارد. کابل چهار رشته‌ای مسی با عایق XLPE و سطح مقطع ۲۵ میلی‌متر مربع از روی سینی نردبانی فولادی (با تهویه کامل) عبور داده شده است.

دمای محیط ۴۰ درجه سانتی‌گراد است و در همان سینی، ۳ مدار مشابه دیگر نیز وجود دارد. حداکثر افت ولتاژ مجاز ۳ درصد (۱۲ ولت) است. آیا کابل انتخاب شده مناسب است؟

گام اول: محاسبه جریان نامی موتور
I = P / (√3 × V × cosφ) = ۳۰۰۰۰ / (۱.۷۳۲ × ۴۰۰ × ۰.۸۵) ≈ ۵۱ آمپر

گام دوم: اعمال ضرایب تصحیح
ضریب تصحیح دما برای ۴۰ درجه و عایق XLPE: ۰.۸۲
ضریب تجمع برای ۴ مدار در یک ردیف: ۰.۷۷
ضریب تصحیح کل = ۰.۸۲ × ۰.۷۷ = ۰.۶۳
جریان معادل پس از اعمال ضرایب = ۵۱ / ۰.۶۳ ≈ ۸۱ آمپر
(این بدان معناست که کابل باید توانایی حمل ۸۱ آمپر را در شرایط مرجع داشته باشد تا در شرایط واقعی بتواند ۵۱ آمپر را بدون overheating عبور دهد.)

گام سوم: استخراج مشخصات کابل از دیتاشیت سازنده
برای کابل ۲۵ mm² مسی با عایق XLPE:
مقاومت AC در ۹۰ درجه سانتی‌گراد: R_c = 0.۹۲۷ Ω/km
راکتانس القایی: X_c = 0.۰۸۲ Ω/km
(این اعداد از جداول استاندارد مانند Table 4D2B در BS 7671 یا جداول مشابه IEC استخراج می‌شوند.)

گام چهارم: محاسبه افت ولتاژ
V_d = (√3 × L × I × (R_c cosφ + X_c sinφ)) / 1000
sinφ = sin(arccos(0.85)) ≈ 0.۵۲۷
عبارت داخل پرانتز: (۰.۹۲۷ × ۰.۸۵) + (۰.۰۸۲ × ۰.۵۲۷) = ۰.۷۸۸ + ۰.۰۴۳ = ۰.۸۳۱ Ω/km
V_d = (۱.۷۳۲ × ۱۵۰ × ۵۱ × ۰.۸۳۱) / ۱۰۰۰ ≈ ۱۱.۰ ولت

گام پنجم: تحلیل نتیجه
افت ولتاژ محاسبه شده: ۱۱.۰ ولت
حداکثر افت ولتاژ مجاز: ۱۲ ولت (۳٪ × ۴۰۰)
درصد افت ولتاژ: (۱۱.۰ / ۴۰۰) × ۱۰۰ ≈ ۲.۷۵٪
کابل ۲۵ mm² با اختلاف کمی از حد مجاز عبور کرده است. اما به این نکته توجه کنید: ما در این محاسبه فقط ضرایب تصحیح دما و تجمع را روی جریان اعمال کردیم تا معادل‌سازی کنیم. در واقعیت، دمای بالاتر باعث افزایش مقاومت هادی نیز می‌شود.

اگر مقاومت کابل را برای دمای واقعی کارکرد (که بالاتر از ۹۰ درجه است) اصلاح کنیم، افت ولتاژ از ۱۲ ولت فراتر خواهد رفت. بنابراین، برای اطمینان، بهتر است سطح مقطع را یک پله بالاتر ببریم و از کابل ۳۵ mm² استفاده کنیم.

جدول مقایسه: افت ولتاژ در روش‌های مختلف نصب

جدول زیر مقایسه‌ای از افت ولتاژ یک کابل مشابه (۲۵ mm² مسی، ۵۱ آمپر، ۱۵۰ متر) را در چهار روش مختلف نصب نشان می‌دهد. اعداد بر اساس ضرایب تصحیح استاندارد محاسبه شده‌اند:

توجه: مقاومت مؤثر، مقدار اصلاح شده مقاومت AC بر اساس دمای واقعی کارکرد کابل است.

چگونه افت ولتاژ را در سینی کابل کاهش دهیم؟

اگر محاسبات شما نشان داد که افت ولتاژ از حد مجاز فراتر رفته، راهکارهای زیر را به ترتیب اولویت در نظر بگیرید:

• سطح مقطع کابل را افزایش دهید. این ساده‌ترین و مؤثرترین راه است. با افزایش سطح مقطع، مقاومت هادی کاهش می‌یابد و افت ولتاژ کم می‌شود.
• تعداد کابل‌های موازی را زیاد کنید. به جای یک کابل با سطح مقطع بزرگ، از دو یا چند کابل موازی با سطح مقطع کوچک‌تر استفاده کنید. این کار ضمن حفظ ظرفیت جریان، مقاومت معادل را کاهش می‌دهد.
• مسیر کابل را کوتاه‌تر کنید. اگر امکان تغییر layout وجود دارد، تابلو برق را به مصرف‌کننده نزدیک‌تر کنید.
• از سینی با تهویه بهتر استفاده کنید. سینی نردبانی (Ladder) یا نردبان کابل بهترین تهویه را فراهم می‌کند. سینی مشبک با حداقل ۳۰٪ سطح باز هم گزینه مناسبی است. از سینی‌های ساده (Solid) برای کابل‌های قدرت پرمصرف استفاده نکنید مگر در موارد خاص.
• کابل‌ها را با فاصله مناسب بچینید. حداقل فاصله‌ای معادل دو برابر قطر خارجی کابل را بین کابل‌های قدرت رعایت کنید.
• از هادی مسی به جای آلومینیومی استفاده کنید. مس رسانایی بالاتری دارد و برای یک سطح مقطع مشخص، افت ولتاژ کمتری ایجاد می‌کند.
• کابل‌های با عایق XLPE را به PVC ترجیح دهید. عایق XLPE تحمل دمایی بالاتری دارد (۹۰ درجه در مقابل ۷۰ درجه) و در نتیجه جریان مجاز بیشتری برای یک سطح مقطع مشخص فراهم می‌کند.

سوالات متداول

۱. آیا خود سینی کابل باعث افت ولتاژ می‌شود؟

خیر. سینی کابل یک سازه نگهدارنده است و در مدار الکتریکی قرار نمی‌گیرد. اما شرایطی که برای کابل‌ها ایجاد می‌کند (دما، تهویه، چیدمان) روی مقاومت و راکتانس کابل‌ها اثر می‌گذارد و در نتیجه افت ولتاژ کابل‌ها را تغییر می‌دهد.

۲. حداکثر افت ولتاژ مجاز در کابل‌های داخل سینی چقدر است؟

طبق استاندارد IEC 60364-5-52، افت ولتاژ مجاز بین مبدأ تأسیسات و تجهیزات مصرف‌کننده برای مدارهای روشنایی ۳٪ و برای مصارف دیگر (موتوری، گرمایشی و…) ۵٪ است. البته توصیه می‌شود برای همه مدارها افت ولتاژ کمتر از ۳٪ در نظر گرفته شود تا بازدهی سیستم بالا بماند.

۳. آیا نصب کابل در سینی فلزی باعث افزایش افت ولتاژ می‌شود؟

در کابل‌های با سطح مقطع پایین (کمتر از ۵۰ میلی‌متر مربع) تأثیر سینی فلزی ناچیز است. اما در کابل‌های با سطح مقطع بالا (بیش از ۱۲۰ میلی‌متر مربع) و در حضور جریان‌های هارمونیک، سینی فلزی می‌تواند مقاومت AC کابل را از طریق اثر مجاورتی و جریان‌های گردابی افزایش دهد. در این موارد باید از ضرایب تصحیح استفاده کرد.

۴. آیا در سینی کابل هم باید ضریب تجمع را اعمال کرد؟

بله، حتماً. برخلاف تصور برخی که فکر می‌کنند به دلیل باز بودن سینی، نیازی به ضریب تجمع نیست، استانداردهای IEC و NEC صراحتاً اعمال ضریب تجمع را برای کابل‌های نصب شده در سینی الزامی می‌دانند. این ضرایب در جداول استاندارد (مثلاً Table B.52.17 در IEC 60364-5-52) ارائه شده‌اند.

۵. بهترین نوع سینی کابل از نظر کاهش افت ولتاژ کدام است؟

سینی نردبانی به دلیل ساختار کاملاً باز، بهترین تهویه را فراهم می‌کند و کمترین افزایش دما را برای کابل‌ها به همراه دارد. در نتیجه، کابل‌ها در این نوع سینی، کمترین مقاومت و افت ولتاژ را خواهند داشت. سینی مشبک با حداقل ۳۰٪ سطح باز در رتبه بعدی قرار می‌گیرد.

۶. آیا می‌توان کابل‌های با ولتاژ مختلف را در یک سینی قرار داد؟

بله، اما با رعایت شرایط. طبق NEC Article 392، کابل‌های با ولتاژ ۶۰۰ ولت و کمتر می‌توانند در یک سینی مشترک نصب شوند، به شرطی که همه آنها دارای عایقی با سطح ولتاژ برابر با بالاترین ولتاژ موجود در سینی باشند. برای جلوگیری از تداخل الکترومغناطیسی، کابل‌های قدرت و سیگنال باید حداقل ۳۰۰ میلی‌متر از هم فاصله داشته باشند.

۷. آیا نرم‌افزاری برای محاسبه افت ولتاژ در سینی کابل وجود دارد؟

بله. نرم‌افزارهای تخصصی مانند ETAP، CYMCAP، ELEK Cable Pro و حتی اکسل شیت‌های مهندسی می‌توانند افت ولتاژ را با در نظر گرفتن شرایط سینی کابل محاسبه کنند. این نرم‌افزارها قابلیت مدل‌سازی حرارتی و اعمال ضرایب تصحیح را دارند و برای پروژه‌های بزرگ صنعتی ضروری هستند.

جمع‌بندی

محاسبه افت ولتاژ در کابل‌های نصب شده در سینی کابل، چیزی فراتر از جایگذاری اعداد در یک فرمول ساده است. باید اثرات دما، تجمع کابل‌ها، نوع سینی و نحوه چیدمان را به دقت در محاسبات خود وارد کنید.

نادیده گرفتن این عوامل می‌تواند به انتخاب کابلی با سطح مقطع کمتر از نیاز واقعی منجر شود؛ کابلی که در ظاهر جریان را عبور می‌دهد اما در عمل، ولتاژ تحویلی به تجهیزات را از حد مجاز پایین‌تر می‌آورد.

نتیجه این کار، عملکرد ضعیف تجهیزات، افزایش تلفات انرژی، کاهش عمر مفید کابل‌ها و در موارد حاد، خطر آتش‌سوزی است. با یک محاسبه دقیق و اعمال ضرایب تصحیح مناسب، می‌توانید از همه این مشکلات پیشگیری کنید و یک سیستم توزیع الکتریکی ایمن، کارآمد و استاندارد داشته باشید.
