لوله گالوانیزه ضد انفجار یکی از تجهیزات تخصصی در سیستم های کابل کشی برق صنعتی است که برای محافظت از سیم و کابل در محیط های دارای خطر انفجار استفاده می شود. در صنایعی مانند نفت و گاز، پتروشیمی، پالایشگاه ها، نیروگاه ها و کارخانه های شیمیایی که احتمال وجود گازهای قابل اشتعال، بخارات شیمیایی یا گرد و غبارهای انفجاری وجود دارد، استفاده از تجهیزات معمولی می تواند خطرات جدی ایجاد کند. به همین دلیل استفاده از لوله های ضد انفجار باعث افزایش ایمنی مسیر کابل کشی و کاهش احتمال انتقال جرقه یا شعله به محیط اطراف می شود.
این نوع لوله معمولا از فولاد مقاوم ساخته شده و با پوشش گالوانیزه محافظت می شود تا علاوه بر مقاومت بالا در برابر ضربه، رطوبت و خوردگی، بتواند شرایط سخت محیط های صنعتی را تحمل کند. تفاوت اصلی لوله گالوانیزه ضد انفجار با لوله های معمولی تنها در جنس آن نیست، بلکه طراحی، نوع اتصالات، ضخامت بدنه و رعایت استانداردهای ایمنی باعث می شود این محصول برای مناطق خطرناک مناسب باشد.
در این مقاله بررسی می کنیم لوله گالوانیزه ضد انفجار چیست، چگونه کار می کند، چه استانداردهایی دارد، چه کاربردهایی در صنایع مختلف دارد و چه تفاوتی با لوله معمولی و لوله گالوانیزه برق سرد دارد.

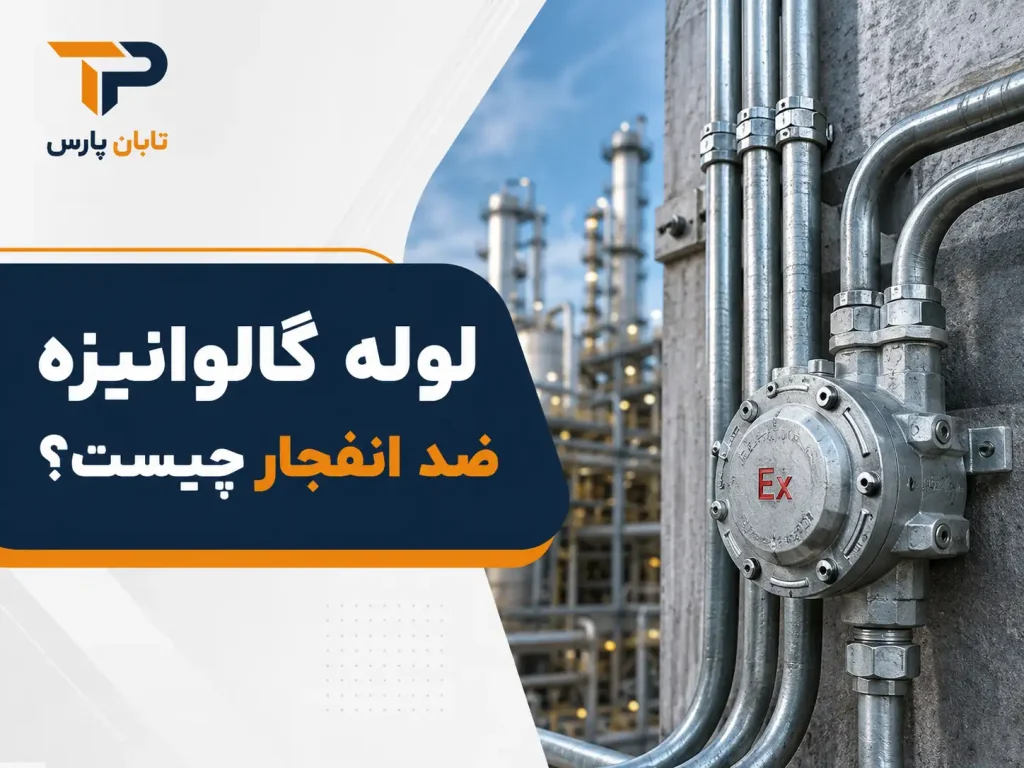

لوله گالوانیزه ضد انفجار چیست؟
لوله گالوانیزه ضد انفجار نوعی لوله فولادی مقاوم است که برای عبور کابل های برق در محیط هایی طراحی شده که احتمال ایجاد شرایط انفجاری وجود دارد. این لوله ها با هدف ایجاد یک مسیر محافظ برای کابل ها تولید می شوند تا تجهیزات الکتریکی در برابر عوامل محیطی و خطرات احتمالی ایمن تر باشند.
در محیط های صنعتی، کابل های برق ممکن است در معرض عوامل مختلفی مانند ضربه، حرارت، رطوبت، مواد شیمیایی و گرد و غبار قرار بگیرند. اگر کابل ها به شکل مناسب محافظت نشوند، آسیب دیدن عایق کابل یا ایجاد اتصال کوتاه می تواند باعث ایجاد جرقه و افزایش خطر شود. استفاده از لوله ضد انفجار برق کمک می کند کابل ها در یک مسیر مقاوم و ایمن قرار بگیرند.
ساختار این لوله ها معمولا شامل یک بدنه فولادی مستحکم با پوشش گالوانیزه است. پوشش گالوانیزه باعث افزایش مقاومت لوله در برابر زنگ زدگی و خوردگی می شود و امکان استفاده از آن را در محیط های مرطوب یا دارای عوامل خورنده فراهم می کند.
نکته مهم این است که هر لوله گالوانیزه ای ضد انفجار نیست. بسیاری از لوله های گالوانیزه تنها برای محافظت معمولی کابل ها استفاده می شوند و استانداردهای لازم برای محیط های خطرناک را ندارند. به همین دلیل هنگام انتخاب محصول باید شرایط محل نصب و استاندارد مورد نیاز پروژه بررسی شود.
برای مثال، لوله فولادی برق گالوانیزه سرد بیشتر برای محافظت مکانیکی کابل ها در پروژه های عمومی و صنعتی سبک استفاده می شود، اما در محیط هایی که احتمال انفجار وجود دارد، استفاده از لوله مخصوص ضد انفجار ضروری است.
لوله ضد انفجار برق چگونه کار می کند؟
عملکرد لوله ضد انفجار برق فقط به مقاومت فیزیکی آن محدود نمی شود. این تجهیزات بخشی از یک سیستم حفاظتی هستند که برای کاهش خطرات ناشی از تجهیزات الکتریکی در محیط های حساس طراحی شده اند. زمانی که کابل ها در یک مسیر محافظ قرار می گیرند، احتمال آسیب دیدگی آن ها در برابر عوامل خارجی کاهش پیدا می کند.
در محیط های دارای خطر انفجار، یکی از مهم ترین نگرانی ها ایجاد جرقه در تجهیزات الکتریکی است. اگر جرقه ایجاد شده با گاز یا بخار قابل اشتعال تماس پیدا کند، امکان وقوع حادثه وجود دارد. لوله های ضد انفجار با استفاده از ساختار مقاوم و اتصالات مناسب، به کنترل این شرایط کمک می کنند.
عوامل مهم در عملکرد صحیح لوله گالوانیزه ضد انفجار شامل موارد زیر است:
| عامل | تاثیر در ایمنی سیستم |
|---|---|
| جنس فولاد | افزایش مقاومت در برابر فشار و ضربه |
| ضخامت بدنه | تحمل شرایط سخت محیطی |
| پوشش گالوانیزه | جلوگیری از خوردگی و افزایش عمر محصول |
| اتصالات استاندارد | جلوگیری از ایجاد نقاط ضعف در مسیر کابل |
| نصب صحیح | حفظ عملکرد سیستم محافظتی |
در یک پروژه صنعتی، تنها انتخاب لوله مناسب کافی نیست. تمام اجزای مسیر کابل کشی مانند اتصالات، جعبه تقسیم، گلندها و تجهیزات نگهدارنده باید متناسب با شرایط محیط انتخاب شوند.
استاندارد لوله گالوانیزه ضد انفجار چیست؟
استاندارد یکی از مهم ترین معیارها برای انتخاب تجهیزات ضد انفجار است. زیرا این تجهیزات در محیط هایی استفاده می شوند که کوچک ترین نقص می تواند باعث ایجاد خسارت های مالی و جانی شود. به همین دلیل تولید و استفاده از تجهیزات ضد انفجار باید براساس استانداردهای مشخص انجام شود.
مهم ترین استاندارد در این حوزه، استاندارد IEC ۶۰۰۷۹ است. این استاندارد الزامات مربوط به تجهیزات الکتریکی مورد استفاده در محیط های دارای اتمسفر انفجاری را مشخص می کند. مواردی مانند طراحی، آزمایش، روش های حفاظت و علامت گذاری تجهیزات در این استاندارد بررسی می شوند.
استانداردهای مهم مرتبط با تجهیزات ضد انفجار عبارتند از:
| استاندارد | کاربرد |
|---|---|
| IEC 60079 | استاندارد اصلی تجهیزات الکتریکی در محیط های انفجاری |
| IECEx | تاییدیه بین المللی تجهیزات ضد انفجار |
| ATEX | استاندارد تجهیزات ضد انفجار در اروپا |
| IEC 60079-14 | الزامات انتخاب و نصب تجهیزات الکتریکی در مناطق خطرناک |
استاندارد IEC ۶۰۰۷۹-۱۴ اهمیت زیادی در اجرای پروژه ها دارد؛ زیرا فقط انتخاب یک محصول استاندارد کافی نیست و نحوه نصب تجهیزات نیز تاثیر مستقیمی بر ایمنی سیستم دارد.

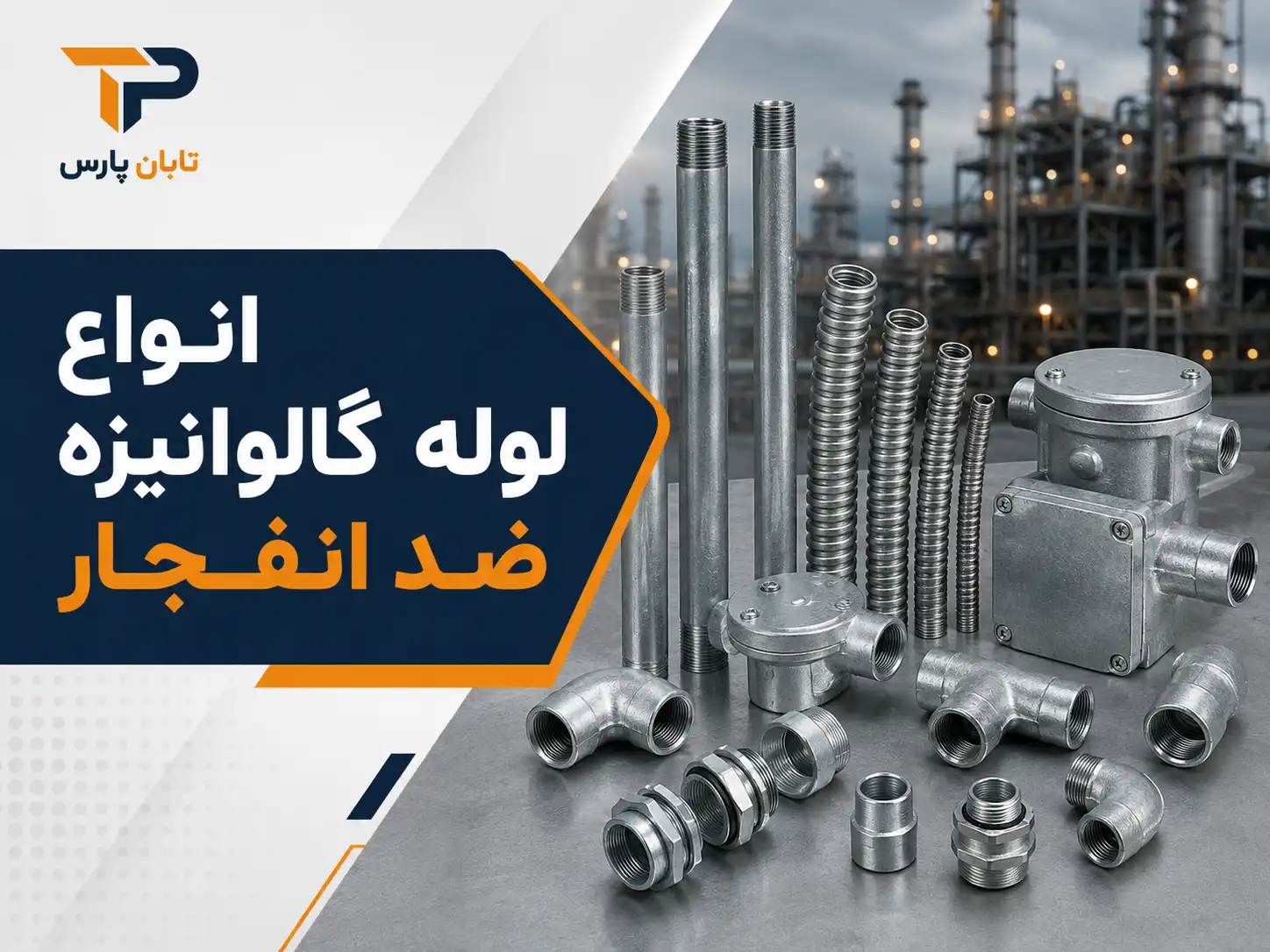

انواع لوله گالوانیزه ضد انفجار
لوله های ضد انفجار براساس شرایط پروژه و نوع کاربرد در مدل های مختلف تولید می شوند. انتخاب نوع مناسب باید براساس عواملی مانند محل نصب، تعداد کابل ها، میزان خطر محیط و شرایط فیزیکی پروژه انجام شود.
| نوع لوله | کاربرد |
|---|---|
| لوله کاندوئیت ضد انفجار | محافظت از کابل ها در محیط های صنعتی پرخطر |
| لوله فولادی گالوانیزه ضد انفجار | مناسب محیط های مرطوب و خورنده |
| لوله فلکسیبل ضد انفجار | مناسب مسیرهای دارای تغییر جهت و لرزش |
| لوله فولادی ضخیم | مناسب پروژه هایی با نیاز به مقاومت مکانیکی بالا |
لوله کاندوئیت ضد انفجار
لوله کاندوئیت ضد انفجار یکی از پرکاربردترین انواع تجهیزات محافظ کابل در صنایع بزرگ است. این نوع لوله معمولا برای عبور کابل های برق، کنترل و ابزار دقیق استفاده می شود و به دلیل مقاومت بالا، گزینه مناسبی برای محیط های صنعتی حساس محسوب می شود.
در صنایع نفت، گاز و پتروشیمی، مسیر کابل ها معمولا در معرض شرایط سخت قرار دارد. استفاده از لوله کاندوئیت ضد انفجار باعث می شود کابل ها در برابر ضربه، رطوبت و عوامل آسیب زا محافظت شوند.
لوله فلکسیبل ضد انفجار
در برخی پروژه ها مسیر کابل کشی دارای پیچیدگی زیاد است یا تجهیزات در معرض حرکت و لرزش قرار دارند. در این شرایط، لوله فلکسیبل ضد انفجار به دلیل انعطاف پذیری بیشتر می تواند انتخاب مناسبی باشد.
این نوع لوله امکان عبور کابل در مسیرهای دشوار را فراهم می کند و معمولا در اتصال تجهیزات متحرک یا بخش هایی که نیاز به انعطاف بیشتر وجود دارد استفاده می شود.
کاربرد لوله گالوانیزه ضد انفجار در صنایع مختلف
استفاده از لوله گالوانیزه ضد انفجار بیشتر در محیط هایی انجام می شود که احتمال وجود مواد قابل اشتعال یا شرایط خطرناک وجود دارد. این تجهیزات باعث می شوند سیستم کابل کشی ایمن تر باشد و احتمال آسیب به تجهیزات کاهش پیدا کند.
مهم ترین کاربردهای این محصول عبارتند از:
| صنعت | دلیل استفاده |
|---|---|
| نفت و گاز | وجود گازها و مواد قابل اشتعال |
| پتروشیمی | وجود ترکیبات شیمیایی خطرناک |
| پالایشگاه | نیاز به سیستم برق ایمن |
| نیروگاه | محافظت از کابل های قدرت و کنترل |
| کارخانه های صنعتی | مقاومت در برابر شرایط سخت کاری |
کاربرد لوله ضد انفجار در صنعت نفت و گاز
صنعت نفت و گاز یکی از اصلی ترین مصرف کنندگان تجهیزات ضد انفجار است. در این صنعت، بخش هایی مانند پالایشگاه ها، مخازن ذخیره سازی، واحدهای فرآوری و سکوهای نفتی با موادی سروکار دارند که قابلیت اشتعال بالایی دارند.
در چنین محیط هایی، سیستم کابل کشی باید به گونه ای طراحی شود که احتمال ایجاد حادثه کاهش پیدا کند. استفاده از لوله ضد انفجار برق باعث می شود کابل های برق و کنترل در مسیرهای محافظ قرار بگیرند و مقاومت بیشتری در برابر شرایط محیطی داشته باشند.
در پروژه های بزرگ صنعتی معمولا علاوه بر لوله های محافظ، از سینی کابل برای مدیریت مسیر کابل ها و ایجاد نظم در سیستم کابل کشی استفاده می شود.
انتخاب کابل مناسب در کنار تجهیزات محافظ، تاثیر مستقیمی بر عملکرد سیستم برق رسانی دارد. استفاده از محصولات استاندارد مانند سیم و کابل اعتماد البرز و سیم و کابل پرتو الکتریک در کنار لوله های ضد انفجار، باعث افزایش ایمنی و دوام سیستم کابل کشی می شود.

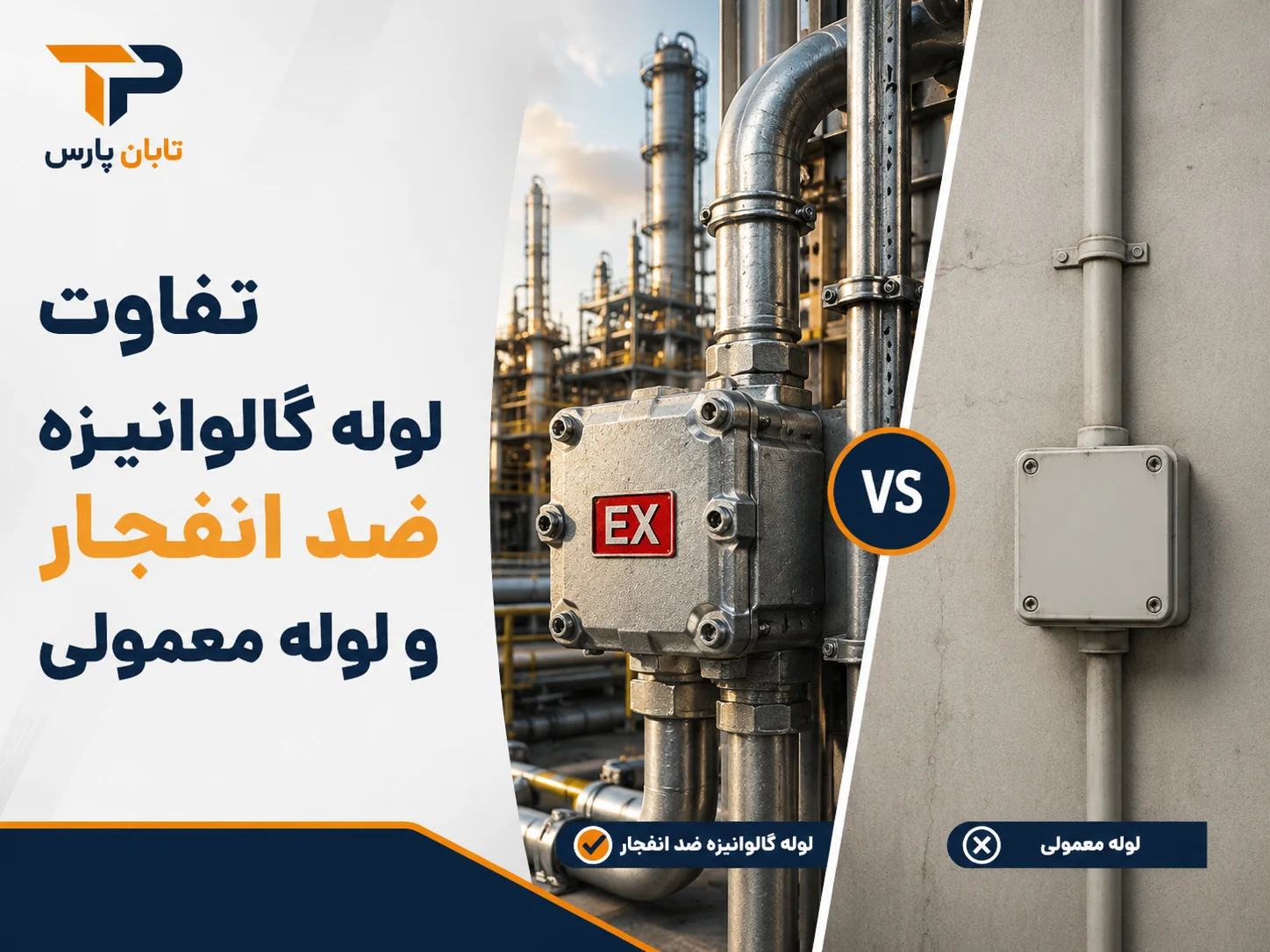

تفاوت لوله گالوانیزه ضد انفجار و لوله معمولی چیست؟
یکی از مهم ترین سوالات هنگام انتخاب تجهیزات کابل کشی این است که تفاوت لوله گالوانیزه ضد انفجار و لوله معمولی چیست و آیا می توان از لوله های عادی در تمام پروژه ها استفاده کرد یا خیر. پاسخ این سوال به نوع محیط، میزان خطر و شرایط کاری پروژه بستگی دارد. لوله معمولی بیشتر برای محافظت فیزیکی از کابل ها در محیط های عادی استفاده می شود، اما لوله گالوانیزه ضد انفجار برای محیط هایی طراحی شده است که احتمال وجود گازهای قابل اشتعال، بخارات شیمیایی یا گرد و غبارهای انفجاری وجود دارد.
لوله معمولی وظیفه دارد کابل ها را در برابر ضربه، فشار و برخی عوامل محیطی محافظت کند، اما برای کنترل شرایط ناشی از جرقه یا خطر انفجار طراحی نشده است. در مقابل، لوله ضد انفجار برق بخشی از یک سیستم ایمنی محسوب می شود و علاوه بر محافظت مکانیکی، با طراحی مقاوم و استفاده از اتصالات مناسب باعث افزایش ایمنی سیستم برق رسانی می شود.
تفاوت اصلی این دو نوع لوله را می توان در موارد زیر خلاصه کرد:
| ویژگی | لوله گالوانیزه ضد انفجار | لوله معمولی |
|---|---|---|
| محل استفاده | صنایع نفت، گاز، پتروشیمی و مناطق خطرناک | ساختمان ها و محیط های عادی |
| هدف اصلی | افزایش ایمنی و محافظت از کابل در شرایط خطرناک | محافظت فیزیکی کابل |
| مقاومت مکانیکی | بسیار بالا | متوسط |
| استاندارد ضد انفجار | دارد | ندارد |
| نوع اتصالات | تخصصی و آب بندی شده | ساده |
| شرایط استفاده | محیط های سخت صنعتی | محیط های معمولی |
| قیمت | بیشتر | کمتر |
استفاده از لوله معمولی در محیط هایی که خطر انفجار وجود دارد می تواند باعث کاهش سطح ایمنی پروژه شود. به همین دلیل در صنایع حساس، تجهیزات باید براساس استانداردهای مربوط به مناطق خطرناک انتخاب شوند.
تفاوت لوله گالوانیزه ضد انفجار و لوله فولادی برق گالوانیزه سرد
یکی دیگر از موضوعات مهم در انتخاب تجهیزات برق صنعتی، تفاوت بین لوله گالوانیزه ضد انفجار و لوله فولادی برق گالوانیزه سرد است. این دو محصول از نظر ظاهر شباهت هایی دارند، اما کاربرد و سطح حفاظت آن ها متفاوت است.
لوله فولادی برق گالوانیزه سرد برای ایجاد یک مسیر محافظ برای سیم و کابل استفاده می شود و پوشش گالوانیزه آن باعث افزایش مقاومت در برابر زنگ زدگی می شود. این نوع لوله در بسیاری از پروژه های ساختمانی و صنعتی سبک کاربرد دارد و برای محیط هایی که خطر انفجار وجود ندارد گزینه مناسبی است.
اما لوله گالوانیزه ضد انفجار برای شرایط خاص طراحی شده است. این محصول علاوه بر مقاومت در برابر خوردگی و ضربه، باید الزامات مربوط به محیط های انفجاری را نیز رعایت کند. به همین دلیل در پروژه هایی مانند پالایشگاه ها، صنایع نفت و گاز و کارخانه های شیمیایی استفاده از تجهیزات ضد انفجار اهمیت زیادی دارد.
| معیار مقایسه | لوله گالوانیزه ضد انفجار | لوله فولادی برق گالوانیزه سرد |
|---|---|---|
| کاربرد اصلی | مناطق دارای خطر انفجار | محیط های معمولی و صنعتی سبک |
| سطح ایمنی | بسیار بالا | معمولی |
| مقاومت محیطی | مناسب شرایط سخت | مناسب شرایط عادی |
| استاندارد Ex | دارد | ندارد |
| نوع طراحی | تخصصی | عمومی |
| هزینه خرید | بالاتر | اقتصادی تر |
بنابراین نمی توان این دو محصول را جایگزین یکدیگر دانست. انتخاب صحیح باید براساس شرایط محیط، نوع کابل ها و استانداردهای مورد نیاز پروژه انجام شود.

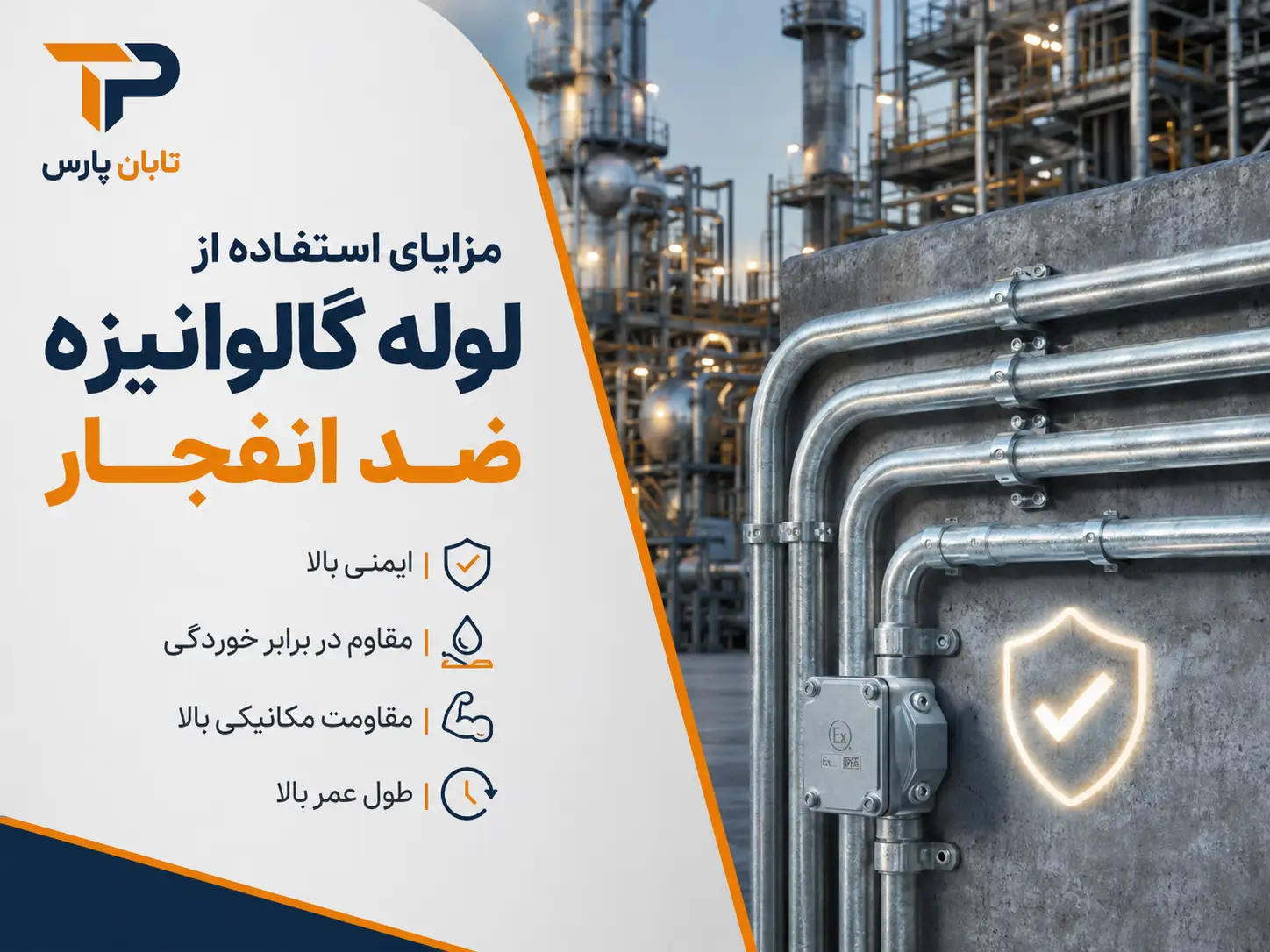

مزایای استفاده از لوله گالوانیزه ضد انفجار
استفاده از لوله های ضد انفجار در پروژه های صنعتی باعث افزایش ایمنی، کاهش هزینه های نگهداری و افزایش طول عمر تجهیزات برق می شود. این لوله ها برای شرایطی ساخته شده اند که تجهیزات معمولی نمی توانند عملکرد مناسبی داشته باشند.
مهم ترین مزایای این محصول عبارتند از:
| مزیت | توضیح |
|---|---|
| محافظت از کابل ها | جلوگیری از آسیب فیزیکی و محیطی |
| مقاومت بالا | تحمل ضربه، فشار و شرایط سخت کاری |
| مقاومت در برابر خوردگی | مناسب محیط های مرطوب و خورنده |
| افزایش طول عمر سیستم | کاهش خرابی کابل ها و تجهیزات |
| مناسب صنایع حساس | قابل استفاده در نفت، گاز و پتروشیمی |
| افزایش ایمنی | کاهش خطرات ناشی از جرقه و آسیب کابل |
یکی از مهم ترین ویژگی های لوله گالوانیزه ضد انفجار، دوام بالای آن در محیط های صنعتی است. در بسیاری از صنایع، تجهیزات برق در شرایطی نصب می شوند که تغییرات دما، رطوبت بالا، مواد شیمیایی و ضربه های مکانیکی وجود دارد. استفاده از لوله مقاوم باعث می شود سیستم کابل کشی عملکرد پایدارتر و عمر بیشتری داشته باشد.
همچنین این لوله ها در کنار سایر تجهیزات مدیریت کابل مانند نردبان کابل استفاده می شوند. نردبان کابل برای نگهداری کابل های متعدد در مسیرهای طولانی کاربرد دارد و ترکیب آن با تجهیزات محافظ مانند لوله ضد انفجار می تواند یک سیستم کابل کشی منظم و ایمن ایجاد کند.
معایب لوله گالوانیزه ضد انفجار
با وجود مزایای زیاد، استفاده از لوله گالوانیزه ضد انفجار در همه پروژه ها ضروری نیست. این محصول برای محیط هایی طراحی شده است که سطح ایمنی بالایی نیاز دارند و استفاده از آن در پروژه های معمولی ممکن است هزینه بیشتری ایجاد کند.
محدودیت های اصلی این لوله عبارتند از:
| محدودیت | توضیح |
|---|---|
| قیمت بیشتر | هزینه تولید و استاندارد بالاتر باعث افزایش قیمت می شود |
| وزن بالاتر | به دلیل استفاده از فولاد مقاوم تر |
| نیاز به نصب تخصصی | اجرای صحیح نیازمند نیروی متخصص است |
| انتخاب حساس | باید متناسب با شرایط محیط انجام شود |
با وجود این محدودیت ها، در پروژه هایی که ایمنی اهمیت بالایی دارد، استفاده از لوله ضد انفجار یک هزینه اضافی محسوب نمی شود، بلکه یک سرمایه گذاری برای کاهش خطرات و افزایش دوام سیستم برق رسانی است.

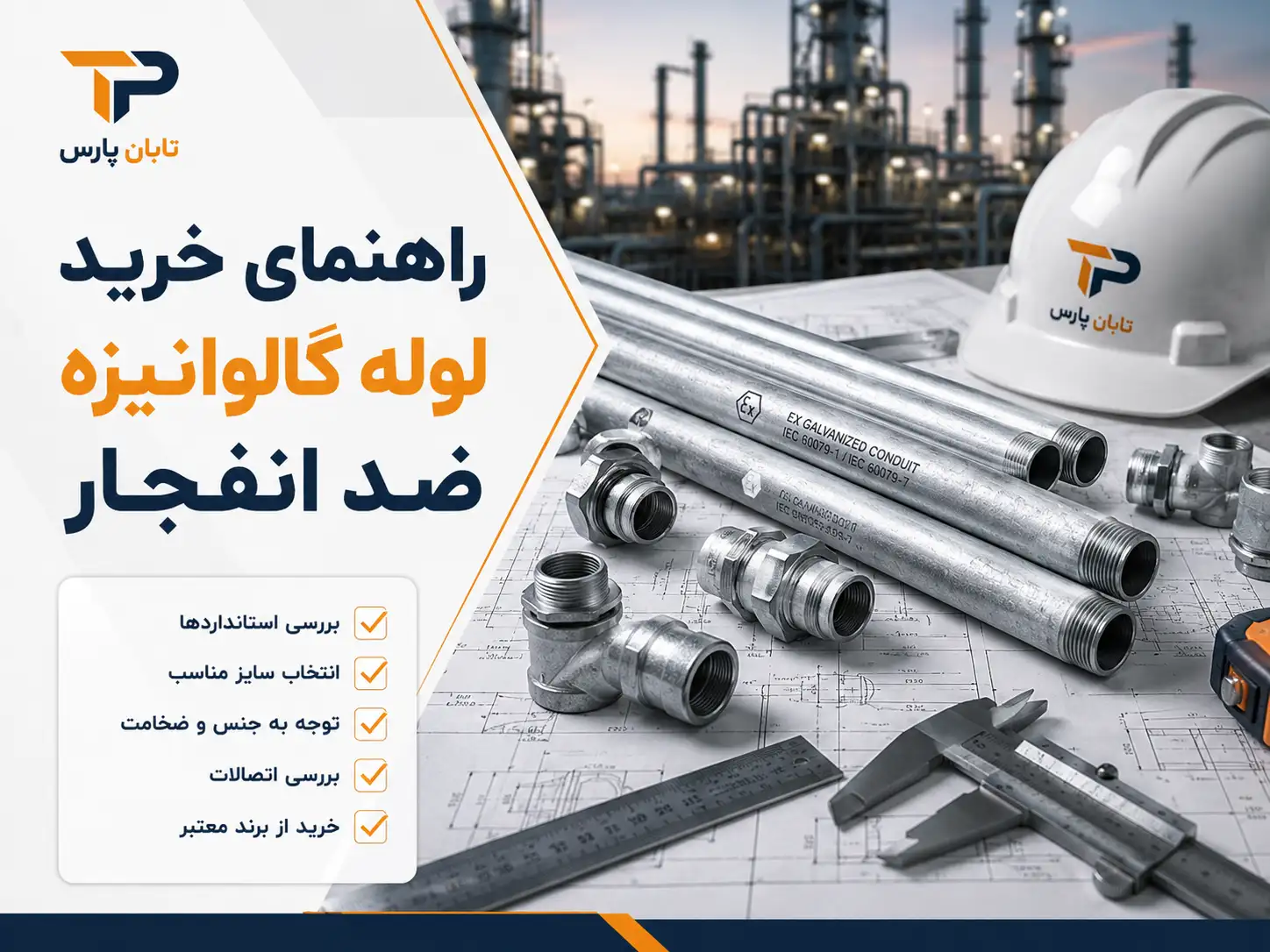

راهنمای خرید لوله گالوانیزه ضد انفجار
خرید لوله گالوانیزه ضد انفجار باید براساس مشخصات فنی پروژه، شرایط محیط نصب و سطح خطر محل انجام شود. انتخاب این محصول تنها براساس قیمت می تواند باعث کاهش ایمنی سیستم کابل کشی و ایجاد مشکلات در زمان اجرا شود. قبل از خرید باید نوع کابل ها، شرایط محیطی، استاندارد مورد نیاز و کیفیت ساخت لوله بررسی شود.
مهم ترین نکاتی که هنگام خرید لوله گالوانیزه ضد انفجار باید بررسی شوند:
- بررسی شرایط محیط نصب: قبل از انتخاب لوله باید مشخص شود محیط مورد نظر چه شرایطی دارد و آیا احتمال وجود گاز، بخار، گرد و غبار قابل اشتعال یا مواد خورنده وجود دارد یا خیر. عواملی مانند دمای محیط، میزان رطوبت، شرایط شیمیایی و احتمال ضربه مکانیکی تاثیر مستقیمی بر انتخاب نوع لوله دارند.
- انتخاب سایز مناسب لوله: قطر لوله باید متناسب با تعداد، اندازه و نوع کابل هایی باشد که قرار است از داخل آن عبور کنند. انتخاب سایز کوچک می تواند باعث فشار روی کابل ها، دشواری نصب و کاهش عملکرد سیستم شود، در حالی که انتخاب سایز بزرگ تر از نیاز باعث افزایش هزینه های پروژه خواهد شد.
- بررسی کیفیت پوشش گالوانیزه: کیفیت پوشش گالوانیزه نقش مهمی در افزایش طول عمر لوله دارد. در محیط هایی که رطوبت بالا یا عوامل خورنده وجود دارد، استفاده از لوله ای با پوشش مقاوم باعث جلوگیری از زنگ زدگی و کاهش هزینه های نگهداری می شود.
- توجه به استاندارد و مشخصات فنی محصول: در پروژه های صنعتی حساس، لوله انتخابی باید دارای مشخصات فنی معتبر و متناسب با الزامات تجهیزات ضد انفجار باشد. بررسی استانداردهای مربوط به محصول باعث می شود لوله انتخاب شده عملکرد مناسبی در شرایط خطرناک داشته باشد.
- بررسی کیفیت ساخت و برند تولید کننده: کیفیت فولاد، دقت تولید، یکنواختی پوشش و اعتبار تولید کننده از عوامل مهم در انتخاب لوله گالوانیزه ضد انفجار هستند. محصول با کیفیت باعث افزایش دوام سیستم و کاهش هزینه تعمیرات در آینده می شود.
عوامل موثر بر قیمت لوله گالوانیزه ضد انفجار
قیمت لوله گالوانیزه ضد انفجار به عوامل مختلفی بستگی دارد و نمی توان برای تمام مدل ها یک قیمت ثابت تعیین کرد. جنس فولاد، ضخامت، قطر، کیفیت پوشش گالوانیزه و استاندارد تولید از مهم ترین عوامل تاثیرگذار بر قیمت هستند.
| عامل | تاثیر بر قیمت |
|---|---|
| ضخامت لوله | لوله های ضخیم تر قیمت بالاتری دارند |
| قطر لوله | افزایش سایز باعث افزایش هزینه می شود |
| کیفیت فولاد | فولاد مقاوم تر قیمت بیشتری دارد |
| پوشش گالوانیزه | کیفیت بالاتر باعث افزایش دوام و قیمت می شود |
| برند تولید کننده | برندهای معتبر معمولا قیمت بالاتری دارند |
| حجم خرید | خرید عمده می تواند قیمت نهایی را کاهش دهد |
هنگام خرید این محصول باید علاوه بر قیمت، کیفیت و استاندارد را نیز در نظر گرفت. در پروژه های صنعتی، انتخاب محصول ارزان اما غیر استاندارد می تواند باعث افزایش هزینه های آینده شود.
