کابل NYY چیست؟ این کابل یک کابل قدرت فشار ضعیف با هادی مسی، عایق PVC و روکش PVC است که برای نصب ثابت در محیطهای صنعتی، ساختمانی و مسیرهای زیرزمینی استفاده میشود. این کابل مقاومت مناسبی در برابر رطوبت، ضربه و شرایط محیطی دارد و یکی از گزینههای رایج برای انتقال برق در پروژههای مختلف محسوب میشود. تفاوت اصلی کابل NYY با NYMHY در نوع هادی، میزان انعطاف پذیری و محل استفاده آنها است.
انتخاب کابل مناسب تأثیر مستقیمی بر ایمنی، کاهش افت ولتاژ، افزایش طول عمر تجهیزات و عملکرد صحیح سیستم برق دارد. به همین دلیل شناخت ساختار کابل NYY، کاربردها، استانداردها و تفاوت آن با کابلهای مشابه مانند NYMHY اهمیت زیادی دارد.
در این مقاله به صورت کامل بررسی میکنیم کابل NYY چیست، کاربرد کابل NYY چیست، چه مشخصاتی دارد، در چه پروژههایی استفاده میشود، چه تفاوتی با کابل NYMHY دارد و هنگام خرید کابل NYY باید به چه نکاتی توجه کرد.
کابل NYY چیست و چه کاربردی دارد؟
کابل NYY یکی از کابلهای برق قدرت است که برای انتقال جریان الکتریکی در سیستمهای فشار ضعیف طراحی شده است. این کابل معمولاً در پروژههایی استفاده میشود که نیاز به یک کابل مقاوم برای نصب ثابت وجود دارد.
ساختار کابل NYY باعث شده این محصول در برابر عوامل محیطی مقاومت مناسبی داشته باشد و در محیطهای مختلف مانند کارخانهها، ساختمانها، تأسیسات صنعتی و مسیرهای زیرزمینی مورد استفاده قرار گیرد.
حروف موجود در نام کابل NYY نشان دهنده ویژگیهای ساختاری آن هستند:
| علامت | مفهوم |
|---|---|
| N | کابل مطابق استاندارد VDE آلمان |
| Y | عایق PVC |
| Y | روکش خارجی PVC |
به زبان ساده، کابل NYY کابلی با هادی مسی است که توسط لایههای محافظ PVC پوشانده شده تا در برابر آسیبهای محیطی مقاومت بیشتری داشته باشد.

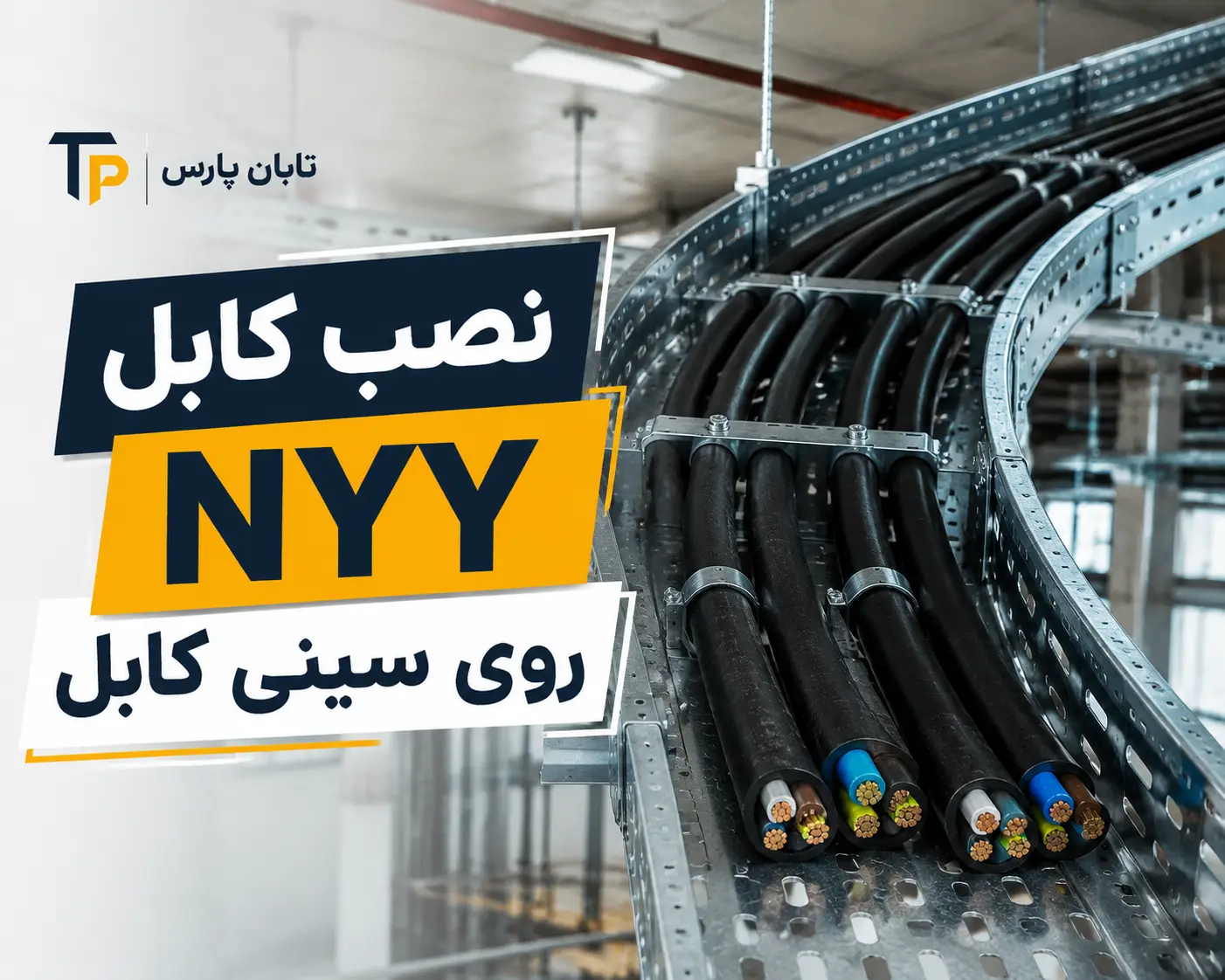

آیا کابل NYY روی سینی کابل نصب میشود؟
بله، کابل NYY قابلیت نصب روی سینی کابل را دارد و در بسیاری از پروژههای صنعتی، ساختمانی و تأسیسات برق برای نظمدهی و محافظت بهتر مسیر کابل کشی از سینی کابل استفاده میشود. کابل NYY به دلیل داشتن هادی مسی، عایق PVC و روکش مقاوم، برای نصبهای ثابت مناسب است و میتواند روی انواع سینی کابل مانند سینی کابل گالوانیزه، استیل یا PVC قرار گیرد.
استفاده از سینی کابل برای کابل NYY باعث میشود مسیر عبور کابلها مرتبتر شود، دسترسی برای تعمیرات و نگهداری آسانتر باشد و احتمال آسیب مکانیکی به کابل کاهش پیدا کند. همچنین در پروژههایی که تعداد زیادی کابل قدرت در کنار هم عبور میکنند، سینی کابل به مدیریت بهتر مسیر و افزایش ایمنی سیستم کمک میکند.
با این حال، هنگام نصب کابل NYY روی سینی کابل باید به چند نکته فنی توجه شود؛ از جمله وزن کابل، تعداد کابلهای عبوری، ظرفیت باربری سینی کابل، فاصله مناسب بین کابلها و شرایط محیطی محل نصب. انتخاب سینی کابل با ابعاد و مقاومت مناسب اهمیت زیادی دارد، زیرا کابلهای NYY به دلیل استفاده از هادی مسی معمولاً وزن بیشتری نسبت به برخی کابلهای دیگر دارند.
آیا کابل NYY روی نردبان کابل نصب میشود؟
بله، کابل NYY میتواند روی نردبان کابل نصب شود و در بسیاری از پروژههای صنعتی، نیروگاهها، کارخانهها و ساختمانهای بزرگ برای عبور کابلهای قدرت از این روش استفاده میشود. نردبان کابل به دلیل ساختار باز خود، امکان تهویه بهتر کابلها، کاهش تجمع حرارت و تحمل وزن کابلهای سنگین را فراهم میکند.
کابل NYY به دلیل ساختار مقاوم و کاربرد در مسیرهای ثابت، گزینه مناسبی برای نصب روی نردبان کابل است. استفاده از نردبان کابل برای این نوع کابل بهخصوص در مسیرهای طولانی و پروژههایی که تعداد زیادی کابل قدرت عبور میکند، باعث نظم بیشتر، دسترسی آسانتر و افزایش ایمنی سیستم برق میشود.
در انتخاب نردبان کابل مناسب برای کابل NYY باید عواملی مانند وزن کابل، تعداد کابلهای عبوری، عرض نردبان، ظرفیت باربری و شرایط محیط نصب بررسی شود. برای کابلهای سنگینتر یا مسیرهایی با تعداد کابل زیاد، معمولاً از نردبان کابل با مقاومت مکانیکی بالاتر استفاده میشود.
ساختار کابل NYY چیست و از چه بخشهایی تشکیل شده است؟
شناخت ساختار کابل NYY به انتخاب صحیح آن برای پروژههای برق کمک میکند. این کابل از چند بخش اصلی تشکیل شده که هر کدام وظیفه مشخصی دارند.
| بخش کابل NYY | وظیفه |
|---|---|
| هادی مسی | انتقال جریان الکتریکی |
| عایق PVC | جلوگیری از تماس هادیها و افزایش ایمنی |
| روکش PVC خارجی | محافظت از کابل در برابر عوامل محیطی |
هادی مسی کابل NYY چیست و چه نقشی دارد؟
هادی مسی مهمترین بخش کابل NYY است که وظیفه انتقال جریان الکتریکی را بر عهده دارد. استفاده از مس در ساختار این کابل به دلیل رسانایی الکتریکی بالا باعث میشود جریان برق با تلفات کمتر منتقل شود و کابل عملکرد پایدارتری در سیستمهای برق رسانی داشته باشد.
هادی مسی کابل NYY معمولاً در پروژههایی استفاده میشود که انتقال مطمئن انرژی، کاهش افت ولتاژ و افزایش طول عمر سیستم اهمیت زیادی دارد. این بخش از کابل با داشتن ویژگیهایی مانند رسانایی بالا، عملکرد مناسب در جریانهای مختلف و دوام مطلوب، نقش مهمی در کیفیت نهایی کابل ایفا میکند.
عایق PVC کابل NYY چیست و چه کاربردی دارد؟
پس از هادیهای داخلی کابل NYY، یک لایه عایق PVC قرار میگیرد که وظیفه جداسازی هادیها و جلوگیری از تماس مستقیم آنها با یکدیگر را بر عهده دارد. این لایه باعث افزایش ایمنی کابل شده و احتمال ایجاد اتصال کوتاه را کاهش میدهد.
عایق PVC همچنین از هادیهای داخلی در برابر آسیبهای الکتریکی محافظت میکند و باعث میشود کابل NYY در شرایط مختلف نصب، عملکرد مطمئنتری داشته باشد.
روکش PVC کابل NYY چه مزیتی دارد؟
روکش خارجی کابل NYY آخرین لایه محافظ کابل است که از بخشهای داخلی در برابر عوامل محیطی محافظت میکند. این روکش از جنس PVC ساخته شده و باعث افزایش مقاومت کابل در برابر رطوبت، گرد و غبار، ضربههای مکانیکی و تغییرات دمایی میشود.
وجود این لایه محافظ یکی از دلایل اصلی استفاده گسترده از کابل NYY در محیطهای صنعتی، فضای باز و مسیرهای زیرزمینی است، زیرا باعث افزایش دوام و طول عمر کابل در شرایط مختلف میشود.
مشخصات فنی کابل NYY چیست؟
شناخت مشخصات کابل NYY برای انتخاب مناسبترین مدل در پروژههای برق اهمیت زیادی دارد.
| مشخصه | توضیحات |
|---|---|
| نوع کابل | کابل قدرت فشار ضعیف |
| جنس هادی | مس |
| جنس عایق | PVC |
| جنس روکش | PVC |
| کاربرد اصلی | نصب ثابت |
| قابلیت دفن در خاک | دارد |
| مقاومت محیطی | بالا |
| ولتاژ نامی | ۰.۶/۱ کیلوولت |
کابل NYY مفتول است یا افشان؟
کابل NYY معمولاً با هادی مفتولی یا نیمه افشان تولید میشود و برای نصبهای ثابت طراحی شده است. ساختار نسبتاً خشک این کابل باعث افزایش مقاومت مکانیکی آن میشود، اما انعطاف پذیری آن نسبت به کابلهای افشان کمتر است.
| ویژگی | کابل NYY | کابل افشان |
|---|---|---|
| نوع هادی | مفتولی یا نیمه افشان | افشان |
| انعطاف پذیری | کمتر | بیشتر |
| مناسب نصب ثابت | بسیار مناسب | مناسب |
| مقاومت مکانیکی | بالا | کمتر |
| مناسب حرکت مداوم | خیر | بله |

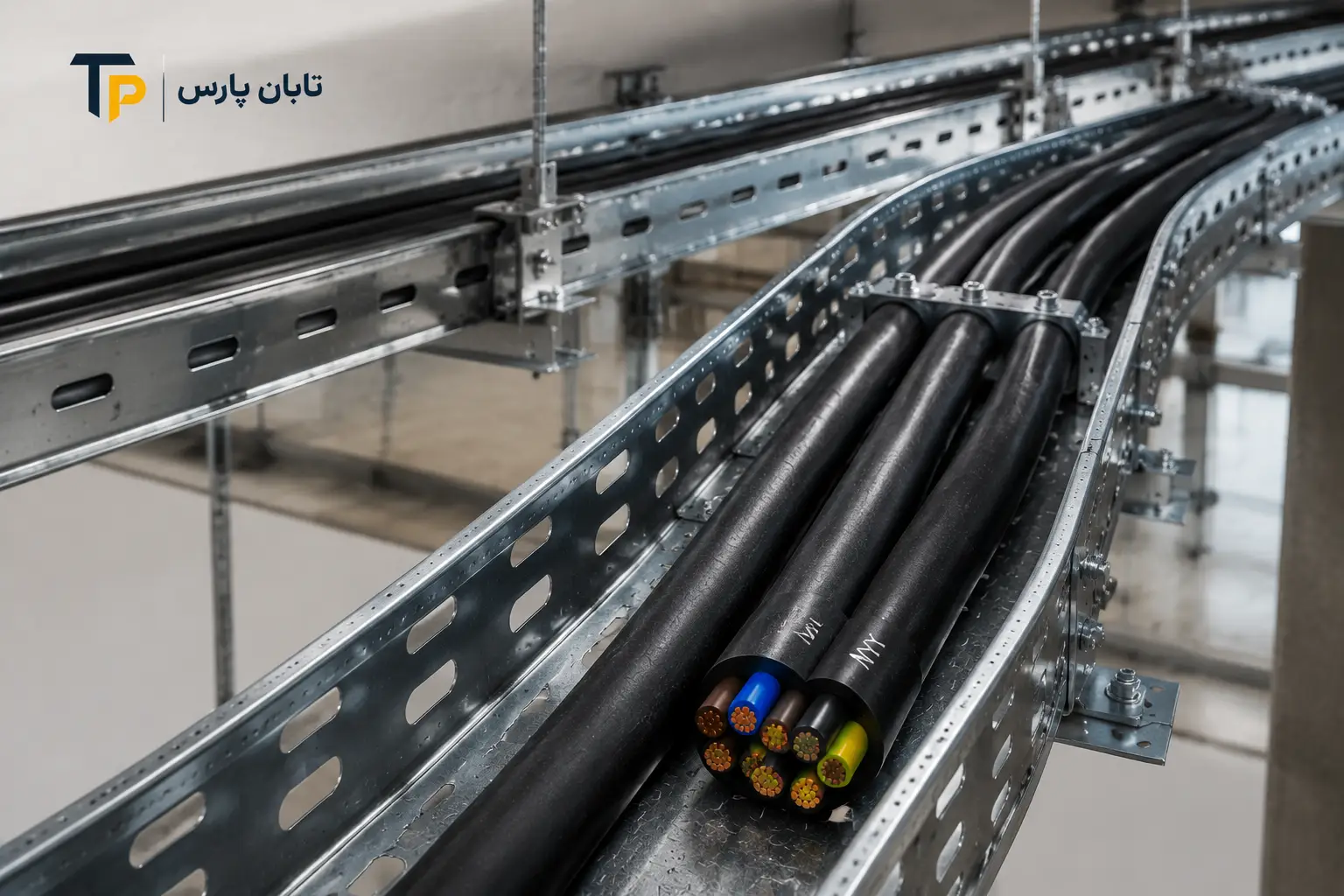

کاربرد کابل NYY چیست و در چه مکانهایی استفاده میشود؟
کاربرد کابل NYY چیست یکی از موضوعات مهم هنگام انتخاب کابل برق برای پروژههای صنعتی و ساختمانی است. این کابل به دلیل ساختار مقاوم، هادی مسی و روکش PVC، در بسیاری از سیستمهای برق رسانی که نیاز به نصب ثابت و طول عمر بالا دارند استفاده میشود.
مهمترین کاربردهای کابل NYY عبارتند از:
- برق رسانی در محیطهای صنعتی
- اتصال تابلوهای برق
- تأمین انرژی تجهیزات الکتریکی
- پروژههای ساختمانی بزرگ
- مسیرهای کابل کشی زیرزمینی
- تأسیسات فضای باز
- خطوط انتقال برق با فشار ضعیف
کاربرد کابل NYY در برق صنعتی
در کارخانهها، کارگاهها و واحدهای صنعتی، کابل NYY برای انتقال برق به ماشین آلات، تابلوهای توزیع و تجهیزات مختلف استفاده میشود. ساختار مقاوم این کابل باعث شده در محیطهایی که کابل در معرض گرد و غبار، رطوبت، ضربه و شرایط سخت کاری قرار دارد، عملکرد مناسبی داشته باشد. مقاومت بالا، طول عمر مناسب و قابلیت نصب ثابت باعث شده کابل NYY یکی از گزینههای پرکاربرد در سیستمهای برق صنعتی باشد.
کاربرد کابل NYY در ساختمان
کابل NYY در بسیاری از پروژههای ساختمانی برای انتقال برق اصلی و تغذیه بخشهای مختلف ساختمان مورد استفاده قرار میگیرد. این کابل به دلیل داشتن روکش مقاوم و ساختار مستحکم، برای مسیرهایی که نیاز به کابل کشی ثابت و ایمن دارند، انتخاب مناسبی محسوب میشود.
در ساختمانهای بزرگ، مجتمعهای تجاری و پروژههای عمرانی، کابل NYY میتواند برای اتصال تابلو برق اصلی به تابلوهای فرعی، برق رسانی به تجهیزات پرمصرف و انتقال انرژی بین بخشهای مختلف تأسیسات الکتریکی استفاده شود. البته انتخاب سایز مناسب کابل باید بر اساس میزان مصرف، طول مسیر و شرایط نصب انجام شود تا از افت ولتاژ و کاهش عملکرد سیستم جلوگیری شود.
کاربرد کابل NYY برای دفن در خاک
یکی از مهمترین ویژگیهای کابل NYY قابلیت استفاده در مسیرهای زیرزمینی و دفن مستقیم در خاک است. روکش PVC مقاوم این کابل باعث میشود در برابر رطوبت، تماس با خاک و شرایط محیطی مقاومت مناسبی داشته باشد و برای بسیاری از پروژههای برق رسانی زیرزمینی مورد استفاده قرار گیرد.
با این حال، برای افزایش طول عمر کابل NYY در زمان دفن، رعایت اصول نصب اهمیت زیادی دارد. انتخاب سایز مناسب کابل، رعایت عمق استاندارد دفن، جلوگیری از وارد شدن فشار مستقیم به کابل و آماده سازی مسیر کابل کشی از عواملی هستند که روی عملکرد نهایی کابل تأثیر میگذارند.
تفاوت کابل NYY و NYMHY چیست؟
تفاوت کابل NYY و NYMHY یکی از مهمترین مواردی است که هنگام خرید کابل برق باید بررسی شود. هر دو کابل برای انتقال انرژی الکتریکی استفاده میشوند، اما از نظر ساختار، انعطاف پذیری و محل استفاده تفاوتهای قابل توجهی دارند.
کابل NYY بیشتر برای نصب ثابت و محیطهای صنعتی طراحی شده است، در حالی که کابل NYMHY به دلیل داشتن هادی افشان، انعطاف بیشتری دارد و برای تجهیزات متحرک یا مسیرهایی که نیاز به خم شدن کابل وجود دارد مناسبتر است.
| ویژگی | کابل NYY | کابل NYMHY |
|---|---|---|
| نوع کابل | کابل قدرت | کابل انعطاف پذیر |
| جنس هادی | مسی | مسی افشان |
| میزان انعطاف پذیری | کمتر | بیشتر |
| نوع نصب | ثابت | متحرک و نیمه متحرک |
| مناسب دفن در خاک | بله | خیر |
| مقاومت مکانیکی | بالا | متوسط |
| کاربرد اصلی | صنعت، تأسیسات، برق رسانی | تجهیزات متحرک و داخلی |
| جنس عایق | PVC | PVC |
قیمت کابل NYY چقدر است؟
قیمت کابل NYY به عواملی مانند سطح مقطع، تعداد رشتهها، جنس هادی، برند تولیدکننده و متراژ خرید بستگی دارد. به همین دلیل نمیتوان یک قیمت ثابت برای تمام مدلهای کابل NYY اعلام کرد. کابلهایی با سطح مقطع بالاتر به دلیل استفاده بیشتر از مس، معمولاً قیمت بیشتری دارند.
| عامل موثر | تأثیر بر قیمت کابل NYY |
|---|---|
| سطح مقطع کابل | هرچه سطح مقطع بیشتر باشد، مقدار مس مصرفی و قیمت کابل افزایش پیدا میکند |
| تعداد رشتهها | کابلهای چند رشته معمولاً قیمت بالاتری نسبت به مدلهای تک رشته دارند |
| جنس هادی | کابلهای دارای هادی مسی به دلیل رسانایی بالا، قیمت بیشتری دارند |
| برند تولیدکننده | کیفیت مواد اولیه و استاندارد تولید روی قیمت نهایی تأثیر دارد |
| متراژ خرید | خرید عمده معمولاً هزینه تمام شده کمتری دارد |
| شرایط بازار مس | تغییرات قیمت مس میتواند قیمت کابل NYY را تغییر دهد |
برای خرید کابل NYY بهتر است ابتدا مشخصات مورد نیاز پروژه مانند جریان مصرفی، طول مسیر، شرایط نصب و تعداد رشتهها مشخص شود. سپس بر اساس این موارد، کابل مناسب انتخاب و قیمت روز آن از تأمین کننده معتبر استعلام شود.
مزایای کابل NYY چیست؟
کابل NYY به دلیل ساختار مقاوم و ویژگیهای فنی مناسب، یکی از کابلهای پرکاربرد در پروژههای برق صنعتی و ساختمانی است.
مهمترین مزایای کابل NYY عبارتند از:
- مقاومت بالا در برابر رطوبت
- مناسب برای محیطهای صنعتی
- قابلیت استفاده در مسیرهای زیرزمینی
- مقاومت مناسب در برابر ضربه
- طول عمر بالا
- عملکرد پایدار در نصبهای ثابت
- محافظت مناسب از هادی داخلی
- کاهش نیاز به تعمیر و تعویض
این ویژگیها باعث شده کابل NYY در پروژههایی که ایمنی و دوام اهمیت زیادی دارد، انتخاب مناسبی باشد.
معایب کابل NYY چیست؟
با وجود مزایای متعدد، کابل NYY محدودیتهایی نیز دارد که باید قبل از انتخاب به آنها توجه کرد.
| محدودیت | توضیح |
|---|---|
| انعطاف پذیری کمتر | برای مسیرهایی با حرکت مداوم مناسب نیست |
| وزن بیشتر | به دلیل استفاده از هادی مسی و روکش مقاوم |
| نصب دشوارتر نسبت به کابلهای افشان | به دلیل ساختار خشکتر |
| قیمت بالاتر نسبت به برخی کابلهای معمولی | به دلیل کیفیت و مقاومت بیشتر |
کابل NYY برای چه پروژههایی مناسب است؟
کابل NYY معمولاً برای پروژههایی انتخاب میشود که نیاز به انتقال برق ایمن و پایدار دارند. مهمترین کاربرد کابل NYY عبارتند از:
- کارخانهها و واحدهای صنعتی
- تابلوهای برق توزیع
- پروژههای عمرانی
- مجتمعهای ساختمانی بزرگ
- سیستمهای برق رسانی زیرزمینی
- تأسیسات فضای باز
- تجهیزات برق ثابت
در مقابل، اگر پروژه نیاز به کابل انعطاف پذیر و قابل جابه جایی داشته باشد، کابلهایی مانند NYMHY گزینه مناسبتری هستند.
سوالات متداول درباره کابل NYY
۱. کابل NYY مفتول است یا افشان؟
کابل NYY معمولاً با هادی مفتولی یا نیمه افشان تولید میشود و برای مسیرهای ثابت مناسب است. این کابل نسبت به کابلهای افشان انعطاف پذیری کمتری دارد.
۲. تفاوت کابل NYY و NYMHY چیست؟
تفاوت کابل NYY و NYMHY در نوع هادی، میزان انعطاف پذیری و کاربرد آنها است. کابل NYY برای نصب ثابت و محیطهای سخت مناسب است، اما کابل NYMHY به دلیل هادی افشان برای مسیرهای متحرک کاربرد بیشتری دارد.
۳. آیا کابل NYY برای دفن در خاک مناسب است؟
بله، کابل NYY به دلیل داشتن روکش PVC مقاوم، برای استفاده در مسیرهای زیرزمینی و دفن در خاک مناسب است.
۴. کابل NYY چند رشته دارد؟
کابل NYY در مدلهای مختلف مانند تک رشته، دو رشته، سه رشته، چهار رشته و پنج رشته تولید میشود. انتخاب تعداد رشته به نوع مدار و نیاز پروژه بستگی دارد.
۵. کابل NYY-J چیست؟
کابل NYY-J مدلی از کابل NYY است که دارای هادی ارت یا محافظ است و در پروژههایی استفاده میشود که نیاز به اتصال زمین وجود دارد.
جمع بندی کاربرد کابل NYY
کابل NYY چیست؟ کابل NYY یک کابل قدرت فشار ضعیف با هادی مسی، عایق PVC و روکش مقاوم است که برای انتقال برق در پروژههای صنعتی، ساختمانی و مسیرهای زیرزمینی استفاده میشود.
این کابل به دلیل مقاومت مناسب در برابر رطوبت، ضربه و شرایط محیطی، یکی از گزینههای پرکاربرد برای نصبهای ثابت محسوب میشود. شناخت مشخصات کابل NYY، کاربردها، انواع مدلها و تفاوت آن با کابل NYMHY کمک میکند انتخاب دقیقتری برای هر پروژه انجام شود.
هنگام خرید کابل NYY باید عواملی مانند سطح مقطع، تعداد رشته، شرایط نصب، میزان جریان مصرفی و استاندارد محصول بررسی شود. انتخاب کابل استاندارد از یک تامین کننده معتبر مانند تابان پارس میتواند باعث افزایش ایمنی، کاهش هزینههای نگهداری و عملکرد بهتر سیستم برق شود.
