سیم کشی اصولی ساختمان

اصول سیم کشی ساختمان (نحوه لوله کشی برق ساختمان)

برای اینکه بدانیم نحوه لوله گذاری برق ساختمان چگونه است، باید به ارائه اندک توضیحاتی درباره این مرحله از سیستم برق ساختمان بپردازیم و چگونگی انجام آن را شرح دهیم.

باید بدانیم که برای برق کشی ساختمان لازم است به ساخت رایزرهای مجزا بپردازیم و این رایزرهایی که برای لوله‌های برق تعبیه می‌شوند، باید در فاصله‌ای حدود ۳۰ سانت با رایزرهای مربوط به لوله فاضلاب قرار بگیرند. در نتیجه برای هر یک از لوله‌های برق و فاضلاب باید رایزرهای مجزایی در نظر گرفته شود و عدم انجام این کار، در اصول ساخت و ساز و قوانین سیم کشی برق ساختمان، تخطی محسوب می‌شود و اگر قصد تبعیت از استانداردهای مربوط به برق‌کشی را داریم، باید این اصول را رعایت نماییم.

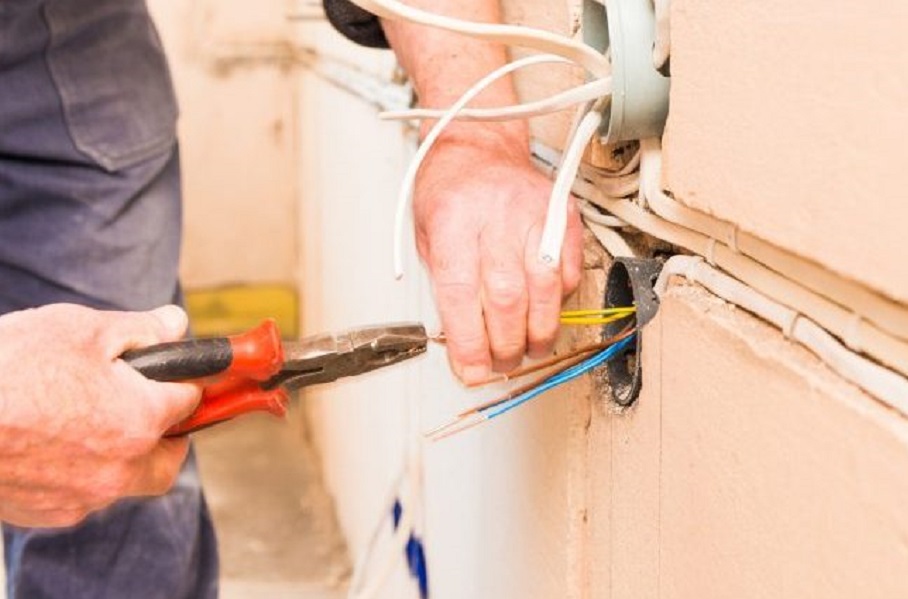

سیم کشی ساختمان

انواع سیم کشی ساختمان

سیم کشی ساختمان بسته به نوع پروژه و کاربرد ساختمان به دو روش توکار و روکار انجام می‌شود.

در سیم‌کشی روکار سیم‌ها از روی گچ دیوار عبور داده می‌شوند که معمولاً به جهت حفظ زیبایی، نظم و امنیت از یک لوله برق مخصوص یا داکت برای پوشاندن سیم‌ها استفاده می‌شود. با وجود اینکه این روش سیم‌کشی یکی از ضعف‌های ساختمان بشمار می‌رود، ولی اگر مشکلی در سیم‌کشی به وجود بیاید عیب‌یابی و دسترسی به سیم‌ها برای رفع مشکل آسان‌تر است.

در مقابل این روش، سیم‌کشی توکار بسیار متداول شده و شیوه‌ای مناسب و قابل اجرا برای تمامی پروژه‌های ساختمانی مسکونی، تجاری، اداری، تفریحی و غیره است. در این روش هم ظرافت و زیبایی ساختمان حفظ خواهد شد و هم ایمنی رعایت می‌شود. در روش سیم‌کشی توکار، سیم‌ها از زیر سیمان یا گچ یا زیر کار عبور می‌کنند. در محل‌هایی که نیاز به لوله گذاری نیست سیم مخصوص داخل دیوار قرار می‌گیرد. در سیم‌کشی توکار هم می‌توان از سیم‌های مخصوص و مجهز به چند لایه عایق، به‌طور مستقیم در زیر گچ استفاده کرد و هم می‌توان لوله‌های خرطومی و PVC مخصوصی را در زیر گچ کار گذاشت و به کمک فنر مخصوص سیم‌کشی، سیم‌های برق را درون آن‌ها قرار داد.

اولین قدم برای انجام سیم کشی خانه چیست؟

در اولین قدم نیاز دارید نقشه منزل را بررسی کنید. روی نقشه محل هایی که میخواهید کلید، پریز و سرپیچ قرار دهید را مشخص کنید. محل جعبه های تقسیم را مشخص کنید. بعد از این، نقشه وسایل خانه را بچینید. مطمئن شوید کلیدها و پریزها پشت وسایل منزل قرار نمیگیرند. جعبه تقسیم ها را در محلی دور از دسترس کودکان و در عین حال قابل دسترس برای خودتان تعبیه کنید. جعبه تقسیم را ترجیحا نزدیک درب ورودی منزل قرار دهید. این کار باعث میشود بتوانید هنگام ورود و خروج به منزل راحت تر برق اصلی را قطع و وصل کنید.

روی نقشه محل عبور لوله های آب و گاز را هم مشخص کنید؛ این لوله ها بسیار حساس هستند و محل عبور آنها برای شما بسیار مهم است.

اگر تصمیم گرفتید سیم کشی خانه‌ تان را خودتان انجام دهید، تبریک میگویم؛ شما یک قدم مهم در راه تبدیل شدن به یک تکنسین همه فن حریف برداشته‌اید. البته برای رسیدن به مرحله پایانی سیم کشی یک منزل مسکونی، باید کارهای زیادی انجام دهید؛ فراموش نکنید رعایت نکات ایمنی و داشتن تمرکز کامل اولین و مهمترین نکات انجام این پروژه هستند.

اگر خسته هستید، بی حوصله اید یا فکرتان مشغول چیزهای دیگر است هرگز سمت پروژه سیم کشی خانه نروید. قبل از آغاز کار اول تمام ابزارهای لازم را فراهم کنید بعد دست به کار شوید؛ خروج از منزل برای تهیه ابزار و وسایل تمرکز و انرژی شما را هدر خواهد داد.

برای انجام سیم کشی خانه چه ابزاری لازم داریم؟

  1. قلم و چکش برای باز کردن مسیر لوله های میزبان کابل
  2. تیغ موکت بر برای بریدن لوله های پلاستیکی میزبان کابل
  3. تراز
  4. چند متر نخ کاموای رنگی
  5. سیم و کابل. برای سیم کشی منزل مسکونی سیم ۱٫۵ کافی است.
  6. انبردست، دم باریک، سیم چین، لنت برق و فاز متر

لوله گذاری برق ساختمان

در لوله گذاری برق ساختمان باید توجه داشته باشیم که زانو برق‌ها را به واسطه ابزاری مانند نوارهای پهن چسب، به شکلی محکم و غیر قابل تفکیک به لوله واحد و اصلی متصل کنیم تا در صورت وارد آمدن ضربات یا فشارهای مختلف، از این لوله جدا نشود و به هیچ وجه آسیب نبیند. در حقیقت با این کار می‌توانیم احتمال آسیب به لوله اصلی و همچنین زانو برق را محدود کرده و ضریب ایمن سازی را افزایش دهیم.

استفاده از هیلتی‌هایی که عملکرد چرخشی دارند، می‌تواند در نحوه لوله‌کشی برق ساختمان موثر و مفید واقع شود. این دستگاه‌ها قادر هستند، در محیط‌هایی مثل دیواره‌ها و کف و یا سقف به اندازه قطر مته‌هایی که در آن‌ها قرار داده می شود، سوراخ و روزنه ایجاد کنند و به محیط‌های غیر ضروری دیگر صدمه وارد نکنند و به این ترتیب، دیگر قسمت‌های دیواره‌ها یا سقف و کف، دچار آسیب نشوند. در ضمن این سوراخ‌های ایجاد شده به وسیله هیلتی‌ها دارای سایز و اندازه مناسبی برای رد کردن لوله‌های برق ایجاد می‌کند و در نتیجه لوله‌گذاری بهتر و با جلوه بیشتر انجام خواهد شد.

برای شروع کار سیم کشی خانه باید ابتدا نقشه ساختمان را بررسی کنید.سیم-و-کابل

یک برقکار ساختمان حرفه ای چطور کارش را شروع میکند؟

اولین نشانه تمیز و حرفه ای بودن کار یک برقکار ساختمان، محل قرارگیری کلیدها، پریزها و خروجی سرپیچ هاست. همانطور که قبلا گفتم بسیار مهم است که خروجی های شما پشت وسایل منزل قرار نگیرند. همچنین باید مراقب باشید سرپیچ های شما بیش از حد به سقف یا کف منزل نزدیک نباشند. برای اینکه بعد از هر جا به جایی وسیله، نگران مخفی شدن کلید و پریزتان پشت تخت خواب ها و بقیه وسایل نباشید، این استانداردها را رعایت کنید:

محل قرار گرفتن کلیدها و پریزها کجاست؟

–  فاصله کلیدهای ساختمانی از کف: ۱۱۰ تا ۱۲۰ سانتی متر

–  فاصله پریزهای برق، تلفن و آنتن ساختمان از کف: ۳۰ تا ۴۰ سانتی متر

–  فاصله جعبه فیوز ساختمان از لوله های گاز و آب: ۱ متر

–  فاصله پنل و گوشی آیفون ساختمان از کف: ۱۴۰ تا ۱۵۰ سانتی متر

–  فاصله آویز لامپ ها از سقف ساختمان: ۳۰ تا ۵۰ سانتی متر

–  فاصله قوطی ها از چارچوب ساختمان: ۱۵ تا ۲۵ سانتی متر

در قدم بعدی باید محل قرار گیری وسایل مهم برقی را مشخص کنید. شما به حداقل یک پریز نزدیک محل یخچال، یک پریز نزدیک محل گاز و یک پریز نزدیک محل ماشین های لباس شویی و ظرف شویی نیاز دارید. همچنین باید هود و گوشی تلفن را هم در نظر بگیرید. مراقب باشید کلید و پریزهای آشپزخانه به هیچ وجه نزدیک ظرف شویی یا محل با ریسک خیس شدن قرار نداشته باشند.
