مقایسه سینی کابل و لدر کابل | مزایا و معایب هر کدام برای مدیریت کابل ها
سینی و لدر کابل دو سیستم پرکاربرد برای سازماندهی و محافظت از کابل های الکتریکی هستند. هر کدام از این سیستم ها مزایا و معایب خاص خود را دارند. در این مقاله، به مقایسه دقیق سینی و لدر کابل پرداخته و مزایا و معایب هر یک را بررسی خواهیم کرد تا شما بتوانید بهترین گزینه را برای پروژه عملیاتی خود انتخاب کنید.
سینی کابل چیست و چه کاربردهایی دارد
سینی کابل یک سازه فلزی یا پلاستیکی است که برای نگهداری، هدایت و محافظت از کابل های داده، مخابرات و برق در ساختمان ها و صنایع مختلف استفاده می شود. این سینی ها معمولاً به صورت شبکه ای از کانال ها طراحی شده اند تا کابل ها را از هم جدا کرده و از آسیب های فیزیکی، حرارتی و محیطی محافظت کنند. کاربردهای سینی کابل عبارتند از:
- نظم و سازماندهی کابل ها
- محافظت فیزیکی
- محافظت در برابر آتش
- سهولت دسترسی
- جلوگیری از تداخل الکترومغناطیسی
- بهبود ظاهر
به طور خلاصه، سینی کابل یک ابزار ضروری برای مدیریت و محافظت از کابل ها در سیستم های الکتریکی است که باعث افزایش ایمنی، کارایی و زیبایی سیستم می شود.

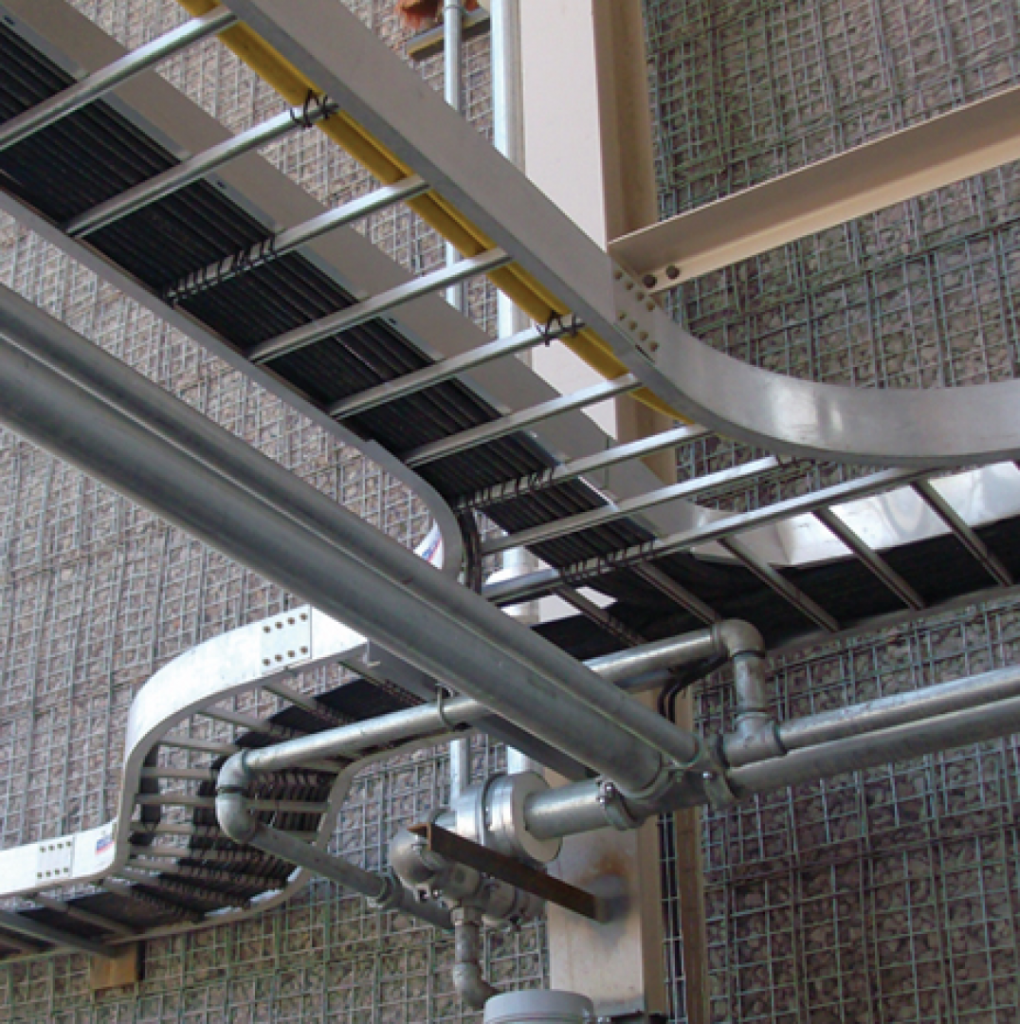

لدر کابل یا نردبان کابل چیست و چرا استفاده می شود
لدر کابل یا نردبان کابل، یک سازه فلزی است که برای نگهداری، حمایت و هدایت کابل های الکتریکی در مسیرهای مشخص به کار می رود. این سازه شباهت زیادی به یک نردبان ساده دارد و از دو ریل جانبی موازی تشکیل شده است که روی آن ها پله هایی برای قرارگیری کابل ها تعبیه شده است. به دلایل زیر از نردبان کابل استفاده می کنیم:
- به کابل ها نظم می دهد و از بهم ریختگی آن ها جلوگیری می کند.
- از کابل ها در برابر ضربه، سایش و عوامل محیطی مانند گرد و غبار محافظت می کند.
- به دلیل فضای بین پله ها، هوا به راحتی در اطراف کابل ها جریان می یابد و از گرم شدن بیش از حد آن ها جلوگیری می کند.
- به راحتی قابل نصب و تغییر مسیر است.
- در صورت نیاز به تعمیر یا تعویض کابل ها، دسترسی به آن ها بسیار ساده است.
نردبان کابل معمولاً در مکان های روباز مانند کارخانه ها، نیروگاه ها، پالایشگاه ها و زیرساخت های شهری استفاده می شود. در محیط های صنعتی که تعداد زیادی کابل وجود دارد نیز لدر کابل برای مدیریت و سازماندهی آن ها بسیار مفید است. همچنین برای نصب کابل ها در ارتفاع زیاد مناسب است.
تفاوت های ساختاری بین سینی کابل و لدر کابل
این دو محصول از نظر ساختاری تفاوت های قابل توجهی دارند که انتخاب مناسب ترین گزینه را برای هر کاربردی ضروری می سازد. سینی کابل معمولاً به صورت یک صفحه یا ورق فلزی تخت یا مشبک طراحی می شود. این صفحات به صورت افقی یا عمودی نصب شده و برای نگهداری کابل ها به صورت دسته جمعی به کار می روند. سینی های کابل اغلب با پوشش های گالوانیزه یا رنگ پودری پوشیده می شوند تا در برابر خوردگی و عوامل محیطی مقاوم تر شوند. همچنین سینی کابل ها معمولاً به دیوار، سقف یا سازه های فلزی متصل می شوند و می توانند در اندازه ها و طول های مختلف تولید شوند.
در مقابل، لدر کابل شباهت زیادی به یک نردبان ساده دارد. از دو ریل جانبی موازی تشکیل شده است که روی آن ها پله هایی برای قرارگیری کابل ها تعبیه شده است. نردبان کابل معمولاً از جنس فولاد ساخته می شود و ممکن است پوشش گالوانیزه یا رنگ پودری داشته باشد. این محصولات به صورت عمودی یا افقی نصب می شوند و می توانند در اندازه ها و طول های مختلف تولید شوند.
مزایای استفاده از سینی کابل نسبت به لدر کابل
برای تغییر این متن بر روی دکمه ویرایش کل
سینی کابل نسبت به لدر کابل مزایایی دارد که در برخی موارد آن را به گزینه بهتری تبدیل می کند. این مزایا عبارتند از:
- به دلیل ساختار بسته خود، محافظت بیشتری را برای کابل ها فراهم می کند. این محافظت شامل جلوگیری از آسیب های فیزیکی مانند ضربه، سایش و خوردگی است. همچنین، سینی کابل می تواند از کابل ها در برابر نفوذ گرد و غبار، رطوبت و سایر عوامل محیطی محافظت کند.
- به دلیل طراحی ساده و یکپارچه، ظاهری زیباتر و منظم تر به محیط می دهد. این امر به ویژه در مکان هایی که زیبایی بصری اهمیت دارد، مانند ساختمان های اداری و تجاری، حائز اهمیت است.
- در برخی موارد، به دلیل ساختار ساده تر و مواد اولیه کمتر، هزینه کمتری نسبت به نردبان کابل دارد.
- نصب آن معمولاً ساده تر از نردبان کابل است، زیرا قطعات کمتری داشته و به ابزارهای تخصصی کمتری نیاز دارد.
- به دلیل ساختار مسطح خود، امکان کابل کشی منظم تر و دقیق تری را فراهم می کند. این امر باعث می شود که شناسایی و دسترسی به کابل ها در صورت نیاز آسان تر باشد.
یک کنید. لورم ایپسوم متن ساختگی با تولید سادگی نامفهوم از صنعت چاپ و با استفاده از طراحان گرافیک است.
مزایای لدر کابل در مقابل سینی کابل
لدر کابل و سینی کابل هر دو برای مدیریت و سازماندهی کابل های الکتریکی استفاده می شوند، اما هر کدام مزایای خاص خود را دارند که انتخاب مناسب ترین گزینه را برای هر کاربردی ضروری می سازد. برخی از مزایای نردبان کابل در مقایسه با سینی کابل عبارتند از:
- یکی از مهم ترین مزایای نردبان کابل، تهویه بهتر آن است. ساختار باز این محصول باعث می شود که هوا به راحتی در اطراف کابل ها جریان پیدا کند و از گرم شدن بیش از حد آن ها جلوگیری شود. این ویژگی به ویژه در محیط های صنعتی و مکان هایی که کابل ها تحت بار الکتریکی بالا قرار دارند، اهمیت زیادی دارد.
- در لدر کابل، کابل ها به صورت منفرد و قابل رویت قرار می گیرند که این امر دسترسی به آن ها را برای تعمیر، نگهداری و عیب یابی بسیار آسان تر می کند. در مقابل، در سینی کابل، کابل ها به صورت دسته جمعی قرار می گیرند و دسترسی به کابل های داخلی ممکن است دشوارتر باشد.
- به دلیل ساختار ساده و ماژولار، نصب این محصول معمولاً آسان تر و سریع تر از سینی کابل است. همچنین، تغییر مسیر یا اضافه کردن کابل های جدید به نردبان کابل به راحتی امکان پذیر است.
- نردبان کابل به دلیل ساختار باز و استفاده از مواد کمتر، معمولاً وزن کمتری نسبت به سینی کابل دارد. این ویژگی به ویژه در نصب های بلندمدت و در ارتفاعات بالا اهمیت پیدا می کند.
- لدر کابل ها معمولاً از جنس فولاد گالوانیزه ساخته می شوند که مقاومت بسیار بالایی در برابر خوردگی و عوامل محیطی دارند. این ویژگی باعث افزایش طول عمر این محصولات می شود.
- لدر کابل ها معمولاً انعطاف پذیری بیشتری نسبت به سینی کابل دارند و می توانند در مسیرهای پیچیده و غیر مستقیم نصب شوند.
معایب و محدودیت های سینی کابل و لدر کابل
هرچند سینی و لدر کابل ابزارهای بسیار مفیدی هستند، اما هر کدام محدودیت ها و معایبی دارند که باید در هنگام انتخاب و استفاده از آن ها در نظر گرفته شود. معایب سینی کابل عبارتند از:
- هزینه خرید و نصب آن، به خصوص برای پروژه های بزرگ، می تواند بالا باشد.
- فضای بیشتری نسبت به برخی روش های دیگر مدیریت کابل، مانند کانال های کابل، اشغال می کند.
- تغییر مسیر آن پس از نصب، به دلیل پیچیدگی ساختار آن، می تواند دشوار و پرهزینه باشد.
- در برخی موارد، تهویه داخل این محصول ممکن است به اندازه کافی نباشد و باعث گرم شدن بیش از حد کابل ها شود.
- در محیط های صنعتی، گرد و غبار می تواند داخل سینی کابل جمع شده و به عایق کابل ها آسیب برساند.
معایب لدر کابل هم موارد زیر می باشد:
- به دلیل ساختار باز خود، ظرفیت نگهداری تعداد زیادی کابل با قطر بالا را ندارد.
- در معرض مستقیم عوامل محیطی مانند باران، برف و اشعه خورشید قرار دارد که می تواند به مرور زمان به آن آسیب برساند.
- نصب آن در برخی موارد، به خصوص در ارتفاع بالا، می تواند پیچیده و زمان بر باشد.
- به علت ساختار باز، ممکن است امنیت کمتری نسبت به سینی کابل در برابر دستکاری های غیرمجاز داشته باشد.
سینی کابل و لدر کابل محدودیت های مشترکی هم دارند. اولا هر دو محصول، به خصوص در طول های زیاد، وزن قابل توجهی دارند که باید در هنگام نصب و پشتیبانی آن ها در نظر گرفته شود. ثانیا در صورتی که کابل های با فرکانس بالا در کنار هم قرار گیرند، ممکن است تداخل الکترومغناطیسی ایجاد شود که بر عملکرد تجهیزات تأثیر بگذارد. ثالثا هر دو سیستم در برابر ضربات فیزیکی آسیب پذیر هستند و ممکن است در اثر ضربه، کابل ها آسیب ببینند.
مقایسه هزینه های نصب و نگهداری سینی کابل و لدر کابل
هزینه نصب و نگهداری سینی و لدر کابل یکی از مهم ترین عوامل در انتخاب سیستم مناسب برای مدیریت کابل ها است. به طور کلی، هزینه نصب این محصول به دلیل ساختار ساده تر و مواد اولیه کمتر، معمولا کمتر از لدر کابل است. اما این موضوع به عوامل مختلفی مانند ابعاد پروژه، نوع مواد استفاده شده، پیچیدگی نصب و ارتفاع نصب بستگی دارد. از سوی دیگر، هزینه نگهداری سینی کابل به دلیل دسترسی آسان تر به کابل ها و امکان تعویض راحت تر آن ها، کمتر است. نردبان کابل به دلیل ساختار پیچیده تر و نیاز به جوشکاری بیشتر، هزینه نصب بالاتری دارد. همچنین، تعمیر و نگهداری لدر کابل در ارتفاعات ممکن است خطرناک تر و هزینه برتر باشد. با این حال، در بلندمدت، استفاده از این محصول به دلیل مقاومت بیشتر در برابر شرایط محیطی و عمر طولانی تر، ممکن است هزینه های کلی را کاهش دهد.
در کل، سینی کابل معمولاً هزینه نصب اولیه کمتری دارد و نگهداری آن نیز آسان تر است، در حالی که لدر کابل مقاومت و طول عمر بیشتری دارد اما هزینه نصب و نگهداری آن بالاتر است.
مناسب ترین انتخاب برای پروژه های صنعتی و ساختمانی
انتخاب بین سینی کابل و لدر کابل در پروژه های صنعتی و ساختمانی، به عوامل مختلفی از جمله نوع کابل، محیط نصب، شرایط آب و هوایی و بودجه بستگی دارد. برای کابل های سنگین و ضخیم، لدر کابل مناسب تر است. در محیط های خورنده هم نردبان کابل گالوانیزه یا پوشش دار مناسب تر است. همچنین در محیط های مرطوب، سینی های کابل ضد آب مناسب تر هستند. از سوی دیگر هزینه نصب و نگهداری لدر کابل ها معمولاً بیشتر از سینی کابل ها است. البته نکته اینجاست که در پروژه های بزرگ و پیچیده، ممکن است ترکیبی از سینی و نردبان کابل برای مدیریت بهتر کابل ها استفاده شود.
از سینی های کابل برای کابل های با قطر کمتر و در محیط های داخلی و نیمه باز استفاده می شود. همچنین در فضاهایی که زیبایی بصری اهمیت دارد و دسترسی به کابل ها به صورت مداوم ضروری نیست، به کار می رود. از طرف دیگر برای کابل های با قطر بیشتر و در محیط های خارجی و صنعتی از لدر کابل استفاده می شود. همچنین در فضاهایی که تهویه مناسب و دسترسی آسان به کابل ها اهمیت دارد، به کار می رود.
انتخاب درست و هوشمند
برای انتخاب بهترین گزینه بین لدر کابل و سینی کابل در پروژه های صنعتی و ساختمانی، مشورت با کارشناسان متخصص تابان پارس را به شما توصیه می کنیم. با توجه به تنوع محصولات و تجربه گسترده این شرکت در زمینه سیستم های مدیریت کابل، کارشناسان تابان پارس قادرند با بررسی دقیق نیازهای پروژه شما، مناسب ترین راهکار را ارائه دهند. تابان پارس با ارائه مشاوره فنی رایگان و پشتیبانی پس از فروش، تضمین‌کننده انتخابی صحیح و اجرایی موفق پروژه شما خواهد بود.
نصب و راه اندازی سینی کابل و لدر کابل
نصب و راه اندازی صحیح سینی و لدر کابل برای اطمینان از عملکرد ایمن و کارآمد سیستم های الکتریکی بسیار مهم است. این فرآیند شامل چندین مرحله است که عبارتند از:
طراحی و برنامه ریزی:
قبل از شروع نصب، باید یک نقشه دقیق از مسیر سینی ها و لدرها تهیه شود. این نقشه باید محل قرارگیری اتصالات، ساپورت ها و سایر تجهیزات را مشخص کند. نوع ماده سینی یا لدر (فلز، پلاستیک)، پوشش سطح، ظرفیت باربری و ابعاد بر اساس نوع کابل ها و شرایط محیطی انتخاب می شود.
آماده سازی محل نصب:
سطحی که سینی یا لدر روی آن نصب می شود باید تمیز و عاری از هرگونه آلودگی باشد. همچنین پایه ها و ساپورت ها با توجه به نقشه طراحی شده در محل های تعیین شده نصب می شوند.
نصب سینی ها یا لدرها:
قطعات مختلف سینی یا لدر با استفاده از پیچ و مهره یا جوشکاری به یکدیگر متصل می شوند. برای جلوگیری از تجمع آب و گرد و غبار نیز سینی ها باید با شیب مناسب نصب شوند. همچنین برای ایمنی، تمام سینی ها و لدرها باید به سیستم ارتینگ متصل شوند.
نصب کابل ها:
کابل ها با استفاده از بست های مخصوص به سینی یا لدر متصل می شوند. بین کابل ها نیز باید فاصله کافی وجود داشته باشد تا از گرم شدن بیش از حد و ایجاد اختلال در عملکرد آن ها جلوگیری شود. البته هر کابل باید با برچسب مشخص شود تا در آینده به راحتی شناسایی شود.
- بازرسی و تست:
پس از اتمام نصب، تمام اتصالات و کابل ها باید از نظر ظاهری بررسی شوند. برای اطمینان از عایق بودن کابل ها، تست مقاومت عایقی انجام می شود. برای اطمینان از اتصال صحیح سیستم ارتینگ، تست پیوستگی انجام می شود.
نکات ایمنی و استانداردهای مرتبط با سینی کابل و لدر کابل
سینی و لدر کابل به عنوان اجزای اصلی سیستم های الکتریکی، نقش مهمی در سازماندهی، محافظت و هدایت کابل ها ایفا می کنند. رعایت نکات ایمنی و استانداردهای مربوط به آن ها، تضمین کننده عملکرد ایمن و پایدار سیستم است. چند مورد زیر نکات ایمنی کلی هستند که در مورد هر دو باید رعایت شوند:
- انتخاب مواد مناسب: مواد سازنده هر دو باید در برابر خوردگی، حرارت و ضربه مقاوم باشند.
- محاسبه دقیق بارگذاری: ظرفیت باربری هر دو باید متناسب با وزن کابل ها و سایر تجهیزات متصل شده باشد.
- نصب صحیح و محکم: تمامی اتصالات و بست ها باید به صورت محکم و مطابق با دستورالعمل سازنده نصب شوند.
- تهویه مناسب: برای جلوگیری از تجمع گرما و ایجاد خطر آتش سوزی، باید تهویه کافی در اطراف هر دو فراهم شود.
- حفاظت در برابر نفوذ آب و رطوبت: در محیط های مرطوب، استفاده از پوشش های ضد زنگ و آب بندی مناسب ضروری است.
- زمین کردن مناسب: تمام اجزای فلزی هر دو باید به سیستم زمین متصل شوند تا از بروز خطر برق گرفتگی جلوگیری شود.
- ایجاد فاصله ایمنی: بین سینی و نردبان کابل و سایر تجهیزات الکتریکی باید فاصله ایمنی کافی رعایت شود.
دو استاندارد مرتبط نیز در این زمینه وجود دارد. استانداردهای ملی ایران به طور مشخص به الزامات طراحی، ساخت و نصب سینی و لدر کابل می پردازند. این استانداردها شامل مواردی مانند جنس مواد، ابعاد، ظرفیت باربری، روش های نصب و تست های پذیرش هستند. استانداردهای بین المللی نیز مانند IEC نیز شامل الزامات کلی برای سینی نردبان کابل هستند. این استانداردها به عنوان مرجعی برای تدوین استانداردهای ملی در بسیاری از کشورها استفاده می شوند.
نکات ایمنی ویژه اختصاصی برای سینی کابل
موارد زیر نکاتی هستند که باید در مورد سینی کابل باید رعایت کنید:
- بسته به محیط نصب (داخلی یا خارجی)، نوع کابل و شرایط محیطی، نوع سینی کابل (تخت، مشبک، سوراخ دار) باید انتخاب شود.
- در محیط های خورنده، استفاده از پوشش های مقاوم در برابر خوردگی ضروری است.
در محیط های پر گرد و غبار، استفاده از پوشش های مناسب برای جلوگیری از تجمع گرد و غبار روی کابل ها توصیه می شود.
نکات ایمنی ویژه اختصاصی برای لدر کابل
موارد زیر نیز نکاتی هستند که باید در مورد لدر کابل باید رعایت کنید:
- لدر کابل باید به صورت محکم به سازه اصلی متصل شود تا از لرزش و سقوط کابل ها جلوگیری شود.
- فاصله بین پله های لدر کابل باید به گونه ای باشد که کابل ها به راحتی در آن قرار گیرند و به یکدیگر ساییده نشوند.
- در محیط های خارجی، استفاده از پوشش های مقاوم در برابر اشعه UV برای جلوگیری از تخریب لدر کابل ضروری است.
رعایت این نکات ایمنی و استانداردها، علاوه بر افزایش طول عمر سینی و لدر کابل، از بروز حوادث ناگوار و خسارات مالی نیز جلوگیری می کند.
لدر کابل چیست؟
لدر کابل جهت حرکت و جابجایی کابل ها در ارتفاعات زیاد و ناهموار از این لدر کابل استفاده میکنند . لدر کابل در واقع همان نردبان کابل است . نردبان کابل را از جنس ورق گالوانیزه تهیه میکنند لدر کابل معمولا در طول 2 متر و عمق 6 سانت و فاصله پله های 25 سانت تولید می شود . گروه صنعتی تابان پارس تولید کننده لدر کابل یا نردبان کابل گالوانیزه می باشد .
سینی کابل و لدر کابل
کابل های برق در نقطه ورود به اتاق تا محل اسمبل رک و یو پی اس استفاده میشود .
در مدل آبکاری سرد مرحله اول آن همانطور که گفت شد ورق گالوانیزه سرد را برش
پانچ و خمکاری می کنند ولی در مدل آبکاری گرم ابتدا ورق آهن را برش ، پانچ و خمکاری
می کنند و در مرحله پایانی آن را وارد وان آبکاری کرده تا به آبکاری انجام شد آسیبی نرسد
سینی کابل و لدر
لدر ها از جنس ورق گالوانیزه و سینی ها از جنس ورق گالوانیزه و یا PVC تشکیل شده اند.
مدل زیمنسی و لدر NEC یکی از بهترین روش ها و ابزارهای هدایت حجم انبوهی
از کابل ها میباشد. از آنجایی که اتاق سرور و مراکز کنترل مجموعه ای از تجهیزات
الکترونیکی و سرورها بوده لذا مقدار کابل ها در این مراکز نیاز به مسیر دهی
مناسب و استاندارد دارد .
استفاده میکنند. نردبان کابل یا ladder عموماً به‌عنوان بهترین نوع از محصولات نگهداری و محافظت از کابل‌ها و سیم‌کشی‌ها در نظر گرفته میشود. لدر کابل را نردبان کابل نیز می‌نامند . نردبان کابل بیشتر در مکان‌هایی مورد استفاده قرار می‌گیرد که سیم کشی به صورت عمودی انجام میشود.
سینی کابل و لدر از دیگر تولیدات گروه صنعتی تابان پارس در این زمینه میتوان به تولید سینی کابل ، نردبان کابل و متعلفات دیگر و همچنین تابلو برق اشاره داشت . لدرکابل گالوانیزه در دو مدل گالوانیزه سرد و گالوانیزه گرم در مدل اول یعنی آبکاری سرد ابتدا ورقگالوانیزه را برش ، پانچ و خمکاری میکنند تولید می کنند
در واقع از سینی کابل و لدر برای انتقال کابلهای شبکه و کابل های برق از نقطه شروع در اتاق تا محل اسمبل و چیدمان رک و یو پی اس استفاده میشوند لدر کابل ها و سینی کابل ها به دلیل محدودیت های اتاق های سرور و نوع چینش رک ها امکان دارد از بالای سقف کاذب و در برخی اوقات از زیر کف کاذب و یا ممکن است از پشت دیوار کاذب عبور کنند .
کابل و لدر
از این رو از این وسیله ها با توجه به حجم کابل کشی و مقدار تجهیزات قبل از اجرای کف کاذب استفاده میگردد. اصولا قبل از اجرا می بایست نوع سینی و عرض آن انتخاب شده و در نقشه های فنی کلیه ی مسیر ها همراه با جزئیات مشخص گردد این نکته شایان ذکر است که برای حفاظت از کابل‌ها از نگهدارنده کابل که نردبان کابل یا (لدر) نامیده میشود
لدر کابل جنس لدر کابل معمولاً از جنس ورق گالوانیزه در دو مدل گالوانیزه سرد و گالوانیزه گرم تولید میشود. لدر کابل را بیشتر در عرض‌های 50،40،30،20 و 60 سانت مصرف میکنند. عمق نرمال لدر کابل بیشتر 6 سانت میباشد و در بعضی موارد 10 سانت نیز مورد استفاده قرار می گیرد.
برای خواندن مطالب درمورد سینی کابل میتوانید:
سخن آخر
لدر کابل و سینی کابل، دو راهکار اصلی به منظور مدیریت کردن کابل ها در محیط‌های صنعتی و ساختمانی هستند. تابان پارس با ارائه طیف گسترده ای از لدر کابل و سینی کابل، راهکاری جامع برای مدیریت و حفاظت از کابل های شما ارائه می دهد. محصولات با کیفیت و متنوع ما، از قبیل لدر کابل های گالوانیزه و سینی کابل های مشبک، به شما این امکان را می دهند تا با اطمینان کامل، سیستم های الکتریکی خود را سازماندهی کرده و عمر مفید آن ها را افزایش دهید. این محصولات را می توانید از شرکت تابان پارس تهیه کنید. این شرکت در راستای طراحی، تولید و اجرای پروژه های برق صنعتی و ساختمانی فعالیت خود را آغاز نموده است. این مجموعه محصولاتی را در زمینه صنعت برق از جمله انواع تابلوهای برق، سینی کابل ، اتصالات و سیستم های نگهدارنده سینی کابل، نردبان کابل، انواع لوله ی فولادی برق و دیگر تجهیزات برقی نظیر لوله های pvc و upvc برق عرضه می نماید.
