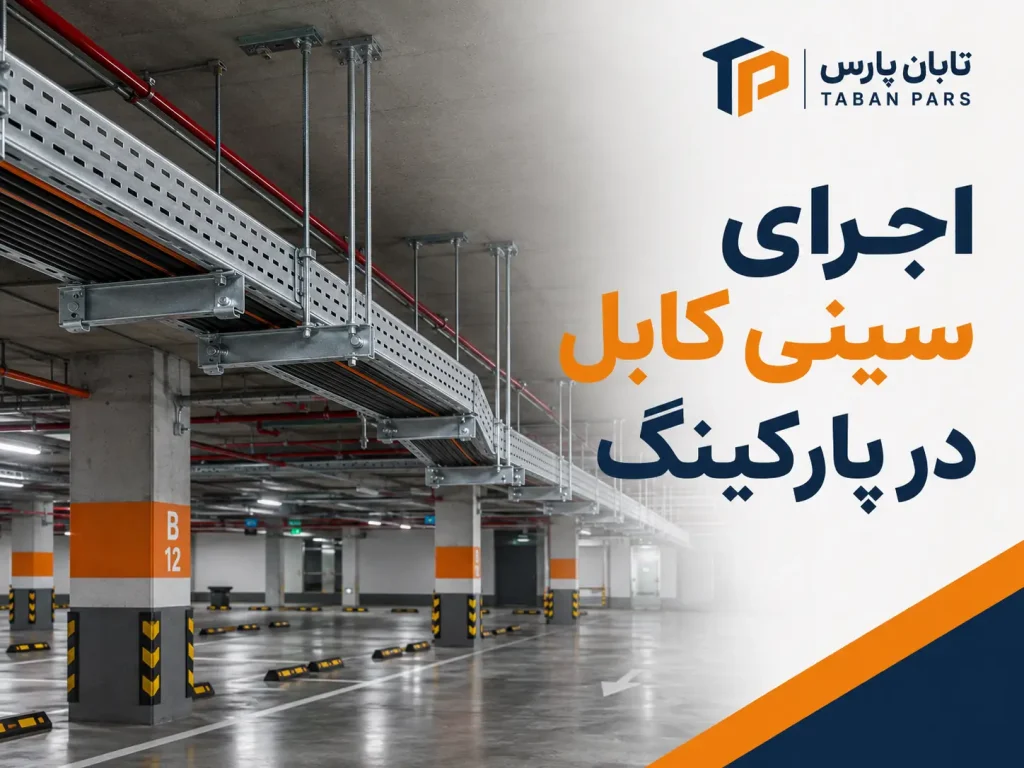

اجرای سینی کابل در پارکینگ یکی از مهمترین مراحل اجرای تأسیسات برق ساختمان است که نقش مستقیمی در ایمنی، نظم کابل کشی، سهولت نگهداری و توسعه آینده سیستم برق دارد. در پارکینگهای مسکونی، تجاری و صنعتی، کابلهای مربوط به روشنایی، سیستم اعلام و اطفای حریق، دوربین مداربسته، تهویه، دربهای اتوماتیک و شارژر خودروهای برقی باید در مسیری استاندارد و ایمن عبور داده شوند.
استفاده از سینی کابل استاندارد علاوه بر محافظت از کابلها در برابر آسیبهای مکانیکی، دسترسی به تجهیزات را نیز سادهتر میکند و احتمال بروز اتصالی یا آتش سوزی را کاهش میدهد. در این مقاله با نحوه اجرای سینی کابل در پارکینگ، مراحل نصب سینی کابل در پارکینگ، استانداردهای اجرایی، نکات مهم طراحی مسیر، انتخاب نوع سینی و اشتباهات رایج آشنا میشوید تا بتوانید بهترین روش را برای اجرای یک سیستم کابل کشی ایمن و اصولی انتخاب کنید.
اهمیت اجرای سینی کابل در پارکینگ چیست؟
پارکینگ یکی از بخشهای مهم هر ساختمان است که تجهیزات برقی و کنترلی متعددی در آن نصب میشود. کابلهای مربوط به روشنایی، دوربینهای مداربسته، سیستم اعلام و اطفای حریق، فنهای تهویه، دربهای اتوماتیک، تابلوهای برق و تجهیزات شارژ خودروهای برقی، همگی به یک مسیر کابل کشی منظم و ایمن نیاز دارند.
نصب سینی کابل در پارکینگ باعث میشود کابلها در یک مسیر مشخص و استاندارد قرار بگیرند و علاوه بر افزایش نظم، در برابر ضربه، رطوبت، گردوغبار و آسیبهای محیطی محافظت شوند. همچنین دسترسی آسان به کابلها، امکان تعمیر، عیب یابی و توسعه سیستم برق را در آینده سادهتر میکند.
در مقابل، کابل کشی غیر اصولی و بدون استفاده از سینی کابل میتواند باعث کاهش عمر کابلها، افزایش هزینههای نگهداری و ایجاد مشکلات ایمنی در ساختمان شود. به همین دلیل استفاده از سینی کابل استاندارد یکی از مهمترین اقدامات در اجرای تأسیسات برق پارکینگ محسوب میشود.
| مزیت اجرای سینی کابل در پارکینگ | توضیح |
|---|---|
| افزایش ایمنی | کاهش خطر آسیب کابلها، اتصال کوتاه و مشکلات ناشی از کابل کشی نامناسب |
| نظم در کابل کشی | دسته بندی بهتر کابلهای برق، شبکه، دوربین و سیستمهای حفاظتی |
| نگهداری آسان | دسترسی سریع برای تعمیر، بررسی و تعویض کابلها |
| توسعه پذیری | امکان اضافه کردن کابلهای جدید بدون تخریب مسیرهای موجود |
| افزایش عمر کابلها | محافظت در برابر ضربه، رطوبت، گردوغبار و عوامل محیطی |
سینی کابل در پارکینگ چه کاربردهایی دارد؟
در پارکینگهای امروزی تنها کابلهای روشنایی اجرا نمیشوند، بلکه تجهیزات متعددی به سیستم برق متصل هستند که هر کدام به مسیر کابل کشی استاندارد نیاز دارند. اجرای سینی کابل در پارکینگ باعث میشود تمامی این کابلها به صورت منظم، ایمن و قابل دسترس در کنار یکدیگر قرار گیرند، بدون اینکه فضای پارکینگ شلوغ یا خطرناک شود.
بسته به نوع ساختمان، ظرفیت پارکینگ و تجهیزات نصب شده، سینی کابل میتواند برای انتقال کابلهای قدرت، کنترل، شبکه و سیستمهای حفاظتی مورد استفاده قرار گیرد. طراحی صحیح مسیر سینی کابل نیز از تداخل کابلها، افت عملکرد تجهیزات و افزایش هزینههای تعمیرات جلوگیری میکند. رایجترین کاربردهای سینی کابل در پارکینگ عبارتاند از:
- کابل کشی سیستم روشنایی پارکینگ
- کابلهای تابلو برق اصلی و فرعی
- کابل دوربینهای مداربسته (CCTV)
- کابل سیستم اعلام و اطفای حریق
- کابل سیستم تهویه و فنهای اگزاست
- کابل جک درب اتوماتیک پارکینگ
- کابل سیستم کنترل تردد
- کابل شارژر خودروهای برقی (EV Charger)
- کابل شبکه و تجهیزات هوشمندسازی ساختمان
اجرای این کابلها در یک مسیر استاندارد علاوه بر افزایش ایمنی، باعث کاهش تداخل الکترومغناطیسی، مدیریت بهتر مسیر کابلها و سهولت توسعه تأسیسات در آینده خواهد شد. برای پروژههایی که احتمال افزایش تجهیزات در سالهای آینده وجود دارد، بهتر است ظرفیت مناسبی برای توسعه شبکه نیز در طراحی سینی کابل در نظر گرفته شود.

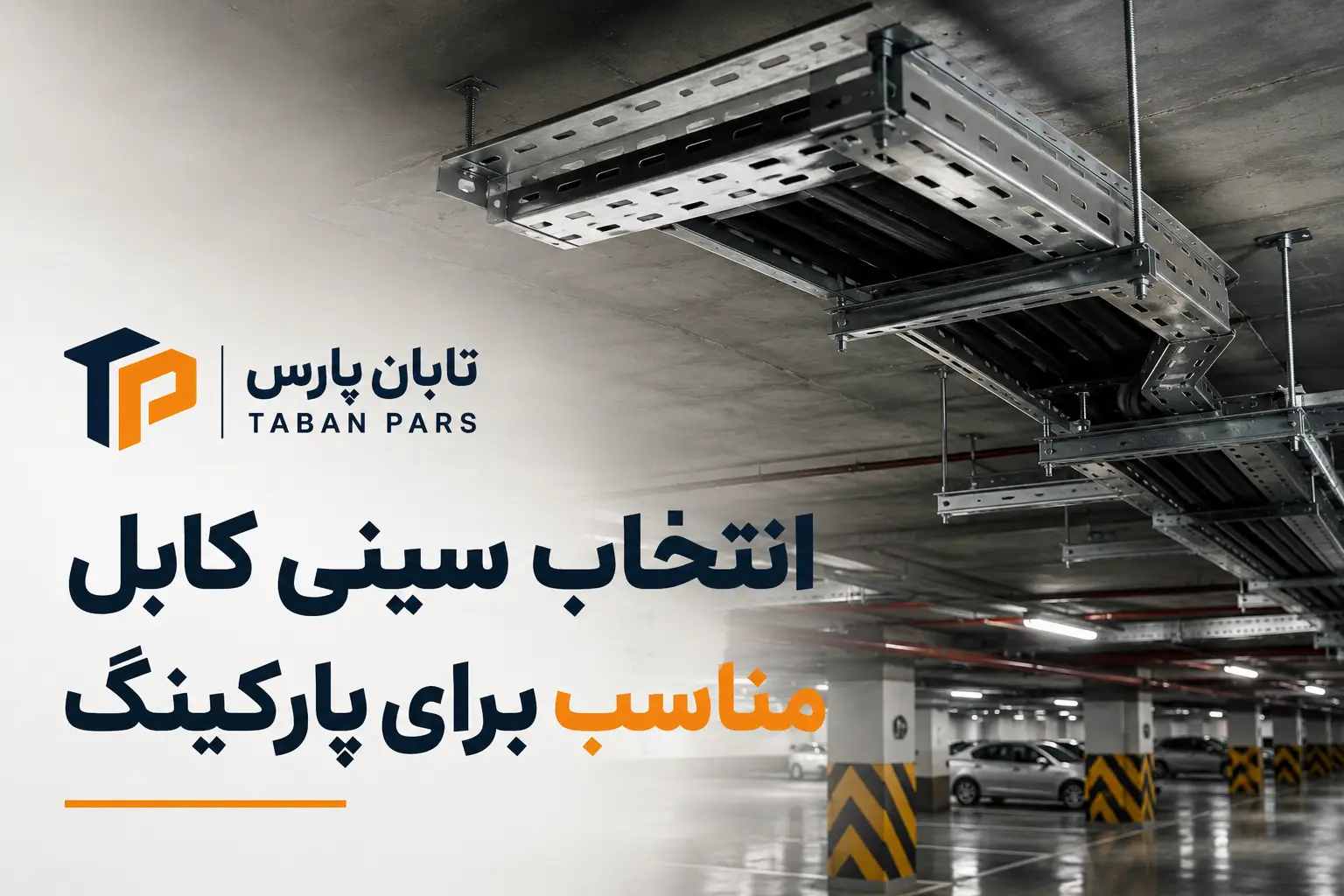

انتخاب سینی کابل مناسب برای پارکینگ
انتخاب سینی کابل مناسب، اولین قدم برای اجرای سینی کابل در پارکینگبه صورت ایمن و استاندارد در پارکینگ است. سینی کابل باید علاوه بر تحمل وزن کابلها، در برابر رطوبت، خوردگی، تغییرات دمایی و ضربه نیز مقاومت کافی داشته باشد. اگر جنس یا ابعاد سینی کابل به درستی انتخاب نشود، احتمال تغییر شکل سینی، آسیب دیدن کابلها و افزایش هزینههای تعمیرات در آینده وجود خواهد داشت. به همین دلیل قبل از خرید، باید شرایط محیطی، تعداد کابلها و امکان توسعه شبکه در سالهای آینده بررسی شود.
| معیار انتخاب | دلیل اهمیت |
|---|---|
| جنس سینی کابل | افزایش مقاومت در برابر رطوبت و خوردگی |
| عرض سینی | جلوگیری از تراکم کابلها |
| ضخامت ورق | تحمل وزن کابلها بدون تغییر شکل |
| نوع پوشش | افزایش دوام و طول عمر سینی |
| ظرفیت توسعه | امکان افزودن کابلهای جدید در آینده |
انتخاب جنس سینی کابل
جنس سینی کابل باید با شرایط محیطی پارکینگ هماهنگ باشد. برای مثال، پارکینگهای روباز یا زیرزمینهایی که رطوبت بالایی دارند، به سینی کابل مقاومتری نسبت به پارکینگهای سرپوشیده نیاز دارند. انتخاب پوشش مناسب علاوه بر افزایش طول عمر سینی کابل، از زنگ زدگی سینی کابل و کاهش استحکام آن نیز جلوگیری میکند.
| نوع سینی کابل | کاربرد پیشنهادی |
|---|---|
| گالوانیزه گرم | پارکینگهای روباز و محیطهای مرطوب |
| گالوانیزه سرد | پارکینگهای سرپوشیده و ساختمانهای مسکونی |
| رنگ پودری الکترواستاتیک | پروژههایی که ظاهر سینی کابل اهمیت دارد |
| استیل | محیطهای صنعتی و خورنده |
انتخاب عرض و ضخامت مناسب سینی کابل
پس از انتخاب جنس سینی کابل، نوبت به تعیین عرض و ضخامت مناسب آن برای اجرای سینی کابل در پارکینگ میرسد. ابعاد سینی کابل باید متناسب با تعداد کابلها، قطر کابلها، وزن کلی مسیر و احتمال توسعه آینده انتخاب شود. انتخاب سینی با ظرفیت کمتر از نیاز پروژه باعث تجمع کابلها، کاهش جریان هوا و افزایش دمای کابلها میشود که در نهایت میتواند عمر مفید عایق کابل را کاهش دهد.
برای اجرای استاندارد سینی کابل در پارکینگ، بهتر است همیشه بخشی از ظرفیت سینی خالی باقی بماند تا در آینده امکان اضافه کردن کابلهای جدید بدون نیاز به تغییر مسیر یا نصب مجدد تجهیزات وجود داشته باشد.
هنگام انتخاب ابعاد سینی کابل به نکات زیر توجه کنید:
- ظرفیت سینی کابل را بر اساس تعداد و قطر کابلها محاسبه کنید.
- حدود ۳۰ تا ۴۰ درصد فضای خالی برای توسعه آینده در نظر بگیرید.
- برای کابلهای قدرت و سنگین از سینی با ضخامت بیشتر استفاده کنید.
- فاصله ساپورتها را با توجه به وزن کابلها انتخاب کنید.
- در مسیرهای طولانی، استحکام مکانیکی سینی را بررسی کنید.
سینی کابل پانچ بهتر است یا مشبک؟
انتخاب بین سینی کابل پانچ و مشبک به نوع کابلها، وزن تجهیزات و شرایط اجرای سینی کابل در پارکینگ بستگی دارد. در بیشتر پروژههای ساختمانی و پارکینگها، سینی کابل پانچ به دلیل مقاومت مکانیکی بالاتر و تحمل وزن بیشتر، گزینه مناسبتری برای کابلهای برق محسوب میشود.
سینی کابل پانچ دارای سوراخهایی در کف خود است که علاوه بر کاهش وزن سازه، به تهویه بهتر کابلها و جلوگیری از افزایش دما کمک میکند. در مقابل، سینی کابل مشبک بیشتر برای کابلهای شبکه، مخابرات و سیستمهای کم جریان کاربرد دارد و در پروژههایی که وزن کابلها کمتر است، انتخاب مناسبی خواهد بود.
| ویژگی | سینی کابل پانچ | سینی کابل مشبک |
|---|---|---|
| تحمل وزن | زیاد | متوسط |
| مناسب کابل برق | بسیار مناسب | محدود |
| مناسب کابل شبکه | مناسب | بسیار مناسب |
| مقاومت مکانیکی | بالا | متوسط |
| کاربرد در پارکینگ | انتخاب اصلی برای کابلهای برق | بیشتر برای کابلهای دیتا و مخابرات |
اگر هدف اجرای کابلهای روشنایی، تابلو برق، سیستم اعلام حریق یا تجهیزات برقی پارکینگ باشد، استفاده از سینی کابل پانچ انتخاب مطمئنتری است. اما برای مسیرهای اختصاصی شبکه، فیبر نوری و کابلهای ارتباطی، سینی کابل مشبک نیز میتواند عملکرد مناسبی داشته باشد.
بهترین محل نصب سینی کابل در پارکینگ
محل نصب سینی کابل تأثیر مستقیمی بر ایمنی، طول عمر و دسترسی به سیستم کابل کشی دارد. در بیشتر پروژههای ساختمانی، سینی کابل در قسمت زیر سقف پارکینگ نصب میشود؛ زیرا این محل احتمال برخورد با خودروها، تجهیزات مکانیکی و رفت و آمد افراد را کاهش میدهد.
نصب سقفی همچنین باعث میشود کابلها از رطوبت کف، ضربههای احتمالی و آلودگیهای محیطی دور بمانند. در برخی پروژهها نیز به دلیل محدودیت فضا یا شرایط معماری، سینی کابل روی دیوار اجرا میشود که در این حالت باید ارتفاع نصب و فاصله ایمنی از سایر تأسیسات به درستی رعایت شود.
محل مناسب نصب سینی کابل در پارکینگ باید دارای ویژگیهای زیر باشد:
- فاصله مناسب از لولههای آب، گاز و تأسیسات مکانیکی
- دسترسی آسان برای بازدید و تعمیرات
- محافظت در برابر برخورد خودرو یا تجهیزات
- امکان توسعه مسیر کابل کشی در آینده
- عدم ایجاد محدودیت برای عبور و مرور خودروها
مراحل اجرای سینی کابل در پارکینگ به صورت استاندارد
نصب سینی کابل در پارکینگ تنها به نصب شاخههای سینی روی سقف یا دیوار محدود نمیشود، بلکه شامل مجموعهای از مراحل فنی است که از طراحی مسیر آغاز شده و تا نصب نهایی کابلها ادامه پیدا میکند. اجرای صحیح این مراحل باعث میشود کابلها به صورت منظم قرار بگیرند، وزن آنها به شکل مناسب توزیع شود و سیستم برق ساختمان در طول زمان عملکرد مطمئنتری داشته باشد.
به طور کلی، مراحل اجرای سینی کابل در پارکینگ شامل طراحی مسیر، نصب ساپورت سینی کابل، نصب سینی کابل در پارکینگ، اجرای اتصالات، اتصال سیستم ارت و کابل کشی نهایی است.
| مرحله اجرا | هدف |
|---|---|
| طراحی مسیر | تعیین کوتاهترین و ایمنترین مسیر کابل کشی |
| نصب ساپورت | ایجاد تکیه گاه مناسب برای تحمل وزن سینی |
| نصب سینی کابل در پارکینگ | ایجاد مسیر اصلی عبور کابلها |
| اجرای اتصالات | تغییر مسیر و ایجاد انشعاب استاندارد |
| اتصال ارت | افزایش ایمنی سیستم و جلوگیری از خطرات الکتریکی |
| کابل کشی | قرار دادن منظم کابلها داخل سینی |

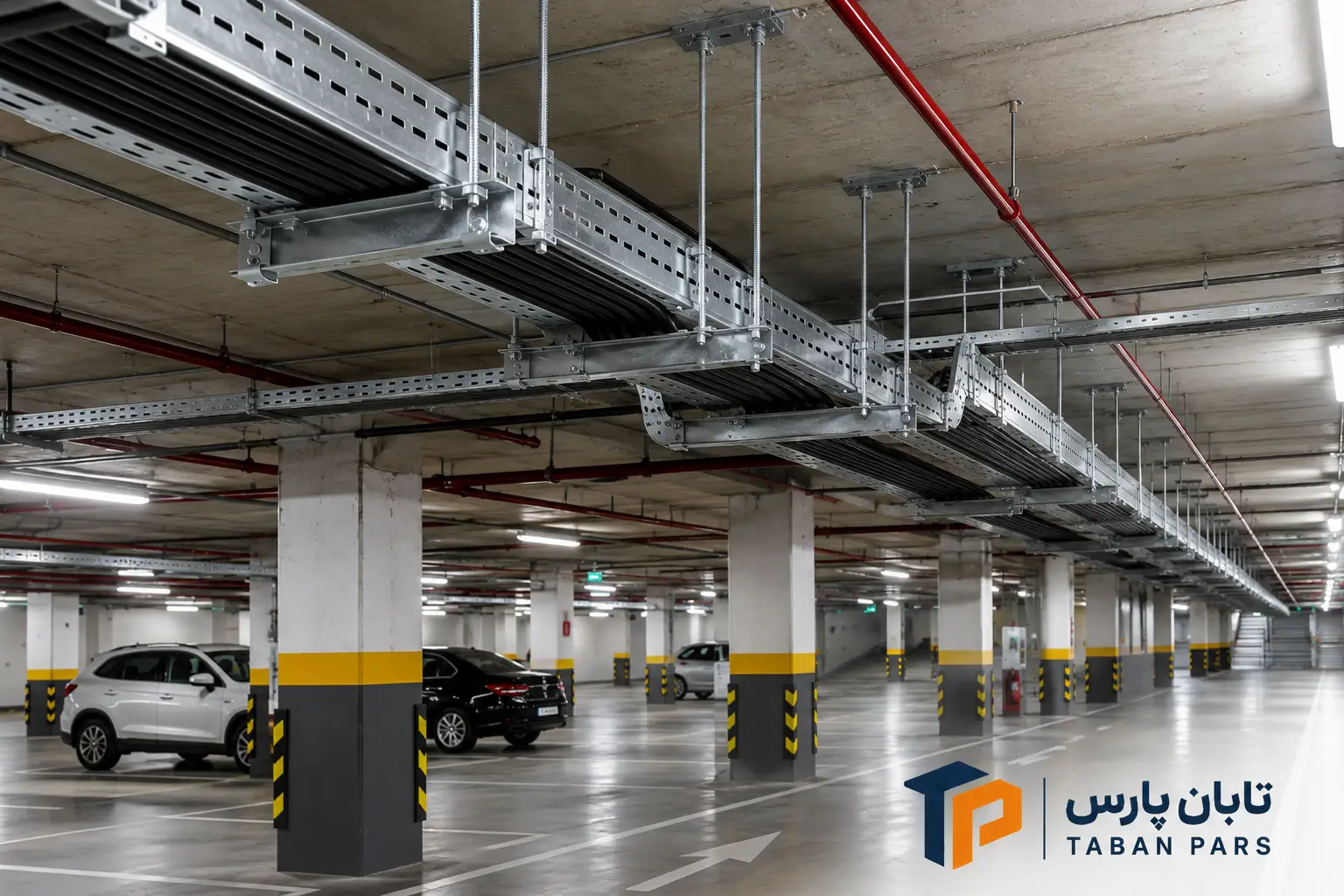

استانداردهای مهم در اجرای سینی کابل پارکینگ
اجرای سینی کابل در پارکینگ باید مطابق اصول فنی و استانداردهای تأسیسات برق انجام شود تا علاوه بر ایجاد نظم در مسیر کابل کشی، ایمنی سیستم و طول عمر تجهیزات نیز افزایش پیدا کند. رعایت فاصله مناسب از سایر تأسیسات، انتخاب صحیح نوع سینی کابل، نصب اصولی ساپورتها و اجرای صحیح سیستم ارت از مهمترین مواردی هستند که در زمان نصب باید مورد توجه قرار گیرند.
رعایت استانداردهای اجرایی باعث میشود کابلها در شرایط مناسب قرار بگیرند، احتمال آسیب مکانیکی کاهش پیدا کند و در زمان تعمیر یا توسعه سیستم برق، دسترسی به مسیر کابلها سادهتر باشد.
مهمترین استانداردهای اجرای سینی کابل در پارکینگ شامل موارد زیر است:
| استاندارد اجرایی | اهمیت |
|---|---|
| انتخاب سینی کابل با ظرفیت مناسب | جلوگیری از تجمع کابلها و افزایش دمای مسیر |
| رعایت فاصله مناسب بین ساپورتها | جلوگیری از خم شدن و تغییر شکل سینی کابل |
| نصب سینی در مسیر ایمن | کاهش احتمال آسیب ناشی از برخورد خودرو یا تجهیزات |
| اجرای سیستم ارت | افزایش ایمنی افراد و تجهیزات در برابر خطاهای الکتریکی |
| استفاده از اتصالات استاندارد | حفظ استحکام مسیر و جلوگیری از آسیب کابلها |
| تفکیک کابلهای قدرت و ضعیف | کاهش نویز و تداخل الکترومغناطیسی |
برای اجرای سینی کابل در پارکینگ باید از پر کردن کامل فضای داخلی سینی خودداری شود. باقی گذاشتن بخشی از ظرفیت سینی، علاوه بر بهبود تهویه کابلها، امکان اضافه کردن کابلهای جدید در آینده را نیز فراهم میکند.
همچنین تمام قطعات فلزی سینی کابل، شامل شاخهها، زانوییها و رابطها باید به صورت مناسب به سیستم هم بندی و ارت ساختمان متصل شوند تا در صورت بروز خطای الکتریکی، خطر برق گرفتگی و آسیب تجهیزات کاهش پیدا کند.
طراحی مسیر سینی کابل در پارکینگ چگونه انجام میشود؟
طراحی مسیر سینی کابل یکی از مهمترین مراحل قبل از نصب است و تأثیر مستقیمی بر عملکرد نهایی سیستم کابل کشی دارد. در این مرحله باید مسیر عبور کابلها، محل نصب تجهیزات برقی، تابلوهای برق و امکان توسعه آینده سیستم بررسی شود تا بهترین مسیر برای اجرای سینی کابل انتخاب شود.
یک طراحی اصولی باید به گونهای انجام شود که مسیر کابلها کوتاه، ایمن و قابل دسترس باشد. همچنین باید از عبور سینی کابل از مسیرهای پرخطر مانند نزدیکی لولههای گاز، تجهیزات حرارتی یا محلهایی که احتمال برخورد مکانیکی وجود دارد، جلوگیری شود.
مهمترین عوامل در طراحی مسیر سینی کابل پارکینگ عبارتاند از:
| عامل مهم | دلیل اهمیت |
|---|---|
| کوتاه بودن مسیر کابل کشی | کاهش هزینه کابل و افت انرژی |
| فاصله مناسب از تأسیسات مکانیکی | جلوگیری از آسیب و تداخل بین تجهیزات |
| دسترسی آسان برای تعمیرات | افزایش سرعت عیب یابی و نگهداری |
| پیش بینی توسعه آینده | امکان اضافه کردن کابلهای جدید |
| ارتفاع نصب مناسب | جلوگیری از برخورد خودروها و تجهیزات |
در زمان طراحی مسیر باید محل تجهیزات مختلف مانند تابلوهای برق، دوربینهای مداربسته، سیستم اعلام حریق، فنهای تهویه، دربهای اتوماتیک و شارژر خودروهای برقی مشخص شود تا مسیر سینی کابل بدون تغییرات اضافی اجرا شود.
همچنین بهتر است مسیرهای مستقیم برای نصب سینی کابل انتخاب شوند و تعداد زانوییها و تغییر جهتهای غیر ضروری کاهش پیدا کند؛ زیرا مسیرهای سادهتر علاوه بر کاهش هزینه اجرا، کابل کشی و تعمیرات آینده را نیز آسانتر میکنند.

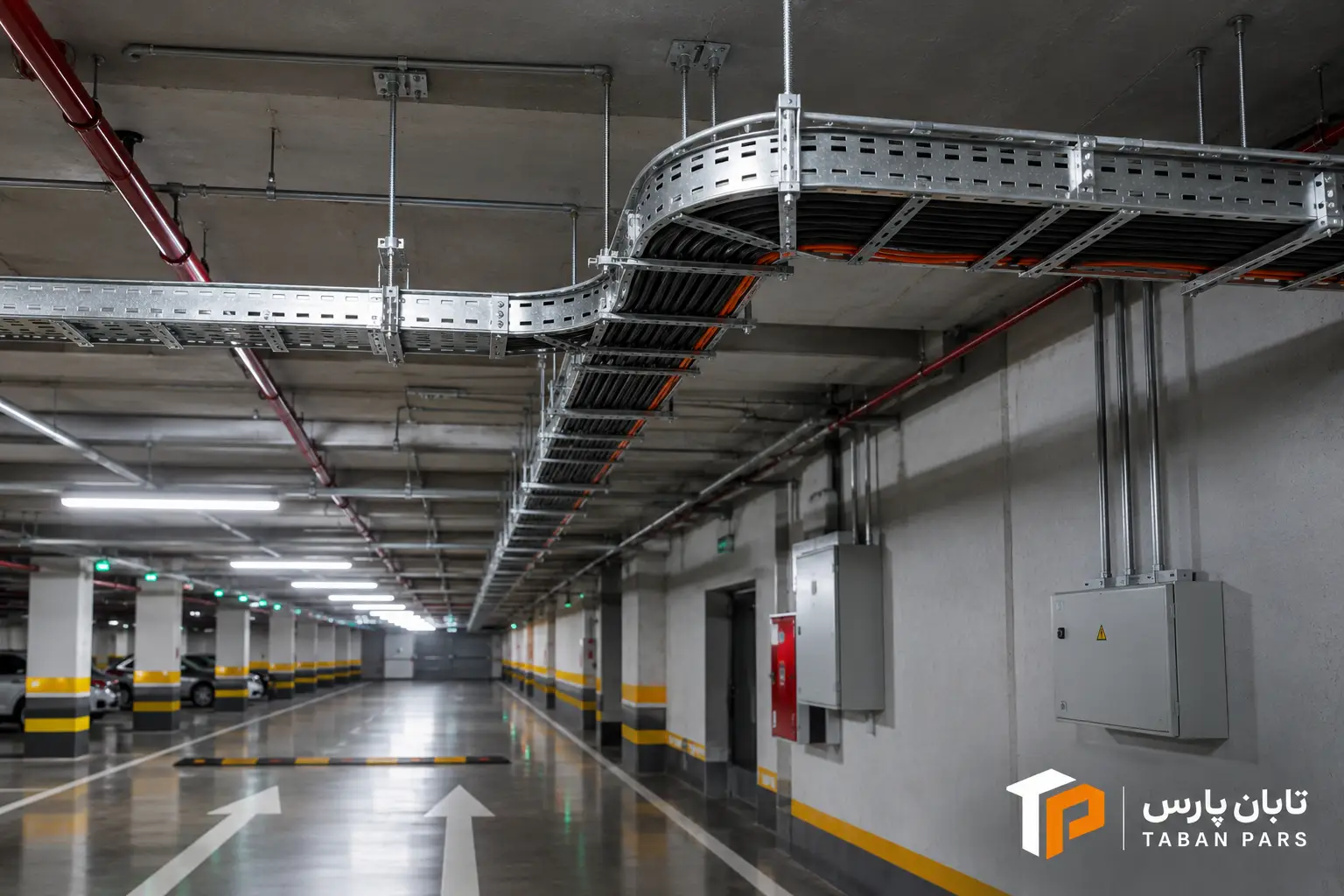

نکات مهم نصب سینی کابل در پارکینگ
پس از نصب سینی کابل در پارکینگ و آماده سازی مسیر، رعایت نکات اجرایی باعث افزایش ایمنی، دوام و عملکرد بهتر سیستم کابل کشی میشود. یکی از مهمترین موارد در اجرای سینی کابل، جلوگیری از قرار دادن تعداد بیش از حد کابل داخل سینی است. پر کردن کامل سینی باعث کاهش گردش هوا، افزایش دمای کابلها و کاهش عمر مفید عایق آنها میشود.
همچنین کابلها باید با بستهای مناسب در مسیر مهار شوند تا در طول زمان جابه جا نشده و تحت فشار وزن خود قرار نگیرند. در پارکینگها معمولاً کابلهای مختلفی مانند کابل برق، شبکه، دوربین مداربسته و سیستمهای حفاظتی در کنار یکدیگر اجرا میشوند؛ بنابراین تفکیک مسیر کابلها اهمیت زیادی دارد.
رعایت فاصله مناسب بین کابلها و استفاده از جداکنندههای داخلی در صورت نیاز، باعث کاهش تداخل الکترومغناطیسی و افزایش عملکرد بهتر تجهیزات میشود.
مهمترین نکات اجرایی سینی کابل پارکینگ:
- از پر کردن کامل سینی کابل خودداری کنید و فضای کافی برای توسعه آینده باقی بگذارید.
- کابلها را با بست استاندارد و مقاوم در فواصل مناسب مهار کنید.
- کابلهای قدرت، شبکه و مخابرات را تا حد امکان جدا از یکدیگر اجرا کنید.
- در محل تغییر مسیر از زانویی و اتصالات استاندارد استفاده کنید.
- تمام قسمتهای فلزی سینی کابل را به سیستم ارت ساختمان متصل کنید.
- در محیطهای مرطوب از سینی کابل با پوشش مقاوم در برابر خوردگی استفاده کنید.
- قبل از کابل کشی، استحکام و تراز بودن مسیر سینی کابل بررسی شود.
اشتباهات رایج در اجرای سینی کابل در پارکینگ
اجرای غیر اصولی سینی کابل میتواند باعث کاهش ایمنی، افزایش هزینههای نگهداری و آسیب دیدن تجهیزات برقی شود. بسیاری از مشکلاتی که در زمان بهره برداری ساختمان ایجاد میشوند، به دلیل رعایت نکردن اصول اولیه در انتخاب، نصب و کابل کشی سینی کابل به وجود میآیند.
| اشتباه رایج | پیامد |
|---|---|
| انتخاب سینی کابل با ظرفیت کم | تجمع کابلها، افزایش حرارت و کاهش عمر کابل |
| فاصله زیاد بین ساپورتها | خم شدن یا تغییر شکل سینی کابل |
| حذف اتصال ارت | کاهش ایمنی سیستم و افزایش خطرات الکتریکی |
| استفاده از اتصالات غیر استاندارد | کاهش استحکام مسیر و آسیب به کابلها |
| عبور کابلهای مختلف بدون تفکیک | ایجاد نویز و اختلال در عملکرد تجهیزات |
| نصب سینی کابل در محل نامناسب | افزایش احتمال برخورد و آسیب فیزیکی |
جمع بندی نصب سینی کابل در پارکینگ
اجرای سینی کابل در پارکینگ یک فرآیند تخصصی است که از طراحی مسیر و انتخاب نوع مناسب سینی آغاز شده و تا نصب، کابل کشی و رعایت نکات ایمنی ادامه پیدا میکند. انتخاب صحیح جنس و ابعاد سینی، نصب استاندارد ساپورتها، استفاده از اتصالات مناسب و اجرای صحیح سیستم ارت، مهمترین عوامل در افزایش طول عمر و ایمنی کابل کشی هستند.
استفاده از سینی کابل استاندارد در پارکینگ علاوه بر ایجاد نظم در مسیر کابلها، امکان تعمیرات آسان، توسعه تجهیزات در آینده و کاهش خطرات ناشی از کابل کشی غیر اصولی را فراهم میکند. به همین دلیل نصب سینی کابل در پارکینگ باید مطابق اصول فنی و توسط افراد متخصص انجام شود تا سیستم برق ساختمان عملکرد مطمئن و ایمنی داشته باشد.
سوالات متداول درباره اجرای سینی کابل در پارکینگ
۱. بهترین نوع سینی کابل برای پارکینگ چیست؟
برای بیشتر پارکینگهای ساختمانی، سینی کابل گالوانیزه سرد گزینه مناسبی است؛ اما در محیطهای مرطوب یا روباز، سینی کابل گالوانیزه گرم مقاومت بیشتری در برابر خوردگی دارد.
۲. فاصله استاندارد ساپورتهای سینی کابل چقدر است؟
فاصله ساپورتها معمولاً بین ۱.۵ تا ۲ متر در نظر گرفته میشود، اما در مسیرهایی که کابلهای سنگین استفاده میشوند، باید فاصله ساپورتها کاهش پیدا کند.
۳. آیا سینی کابل پارکینگ نیاز به ارت دارد؟
بله، تمام سینیهای کابل فلزی باید به سیستم ارت ساختمان متصل شوند تا ایمنی افراد و تجهیزات در برابر خطاهای الکتریکی افزایش پیدا کند.
۴. آیا میتوان کابل برق و شبکه را داخل یک سینی کابل قرار داد؟
بهتر است برای اجرای سینی کابل در پارکینگ کابلهای برق و شبکه به صورت جداگانه نصب شوند یا از جداکننده داخلی استفاده شود تا احتمال ایجاد نویز و اختلال در عملکرد تجهیزات کاهش پیدا کند.
